2. MEMORIA DESCRIPTIVA
Este informe presenta las características de análisis y diseño de las
estructuras de muros portantes, correspondientes a una vivienda unifamiliar con
un área de 115.11m2, de características: longitud de 11.23 m, y ancho 10.25m,
con una altura en los muros de los extremos de7.24m, y en el muro central posee
una altura de 6.84m.
La vivienda a diseñar consta de dos niveles distribuidos de la siguiente manera:
Primer Nivel Segundo Nivel
 Sala
 Cocina
 Comedor
 Baño completo
 Toilette
 Bar
 Cuarto de Servicio
 Lavadero
 Patio
 Habitación principal
 2 Habitaciones secundaria
 2 Baño completos
 Sala de Estar
JUSTIFICACIÓN DE DISEÑO:
Se implantó el sistema de muros portantes porque permite trabajar con
grandes luces; creando de esta manera espacios internos de gran confort. Aparte
de esto, es un sistema mucho más liviano que otros, y posee mayor rigidez lateral
lo cual evita el colapso de la edificación.
Conoce como sistema tipo cajón o tipo túnel a los arreglos entre placas verticales
(muros), las cuales funcionan como paredes de carga, y las placas horizontales
(losas). Este sistema genera gran resistencia y rigidez lateral, pero si la
disposición de los muros se hace en una sola dirección o se utiliza una

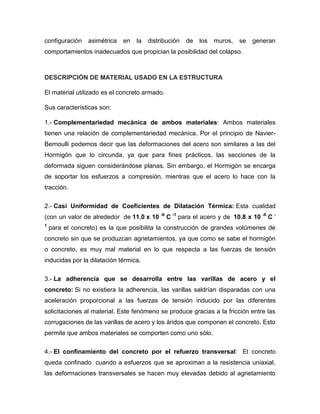

3. configuración asimétrica en la distribución de los muros, se generan
comportamientos inadecuados que propician la posibilidad del colapso.
DESCRIPCIÓN DE MATERIAL USADO EN LA ESTRUCTURA
El material utilizado es el concreto armado.
Sus características son:
1.- Complementariedad mecánica de ambos materiales: Ambos materiales
tienen una relación de complementariedad mecánica. Por el principio de Navier-
Bernoulli podemos decir que las deformaciones del acero son similares a las del
Hormigón que lo circunda, ya que para fines prácticos, las secciones de la
deformada siguen considerándose planas. Sin embargo, el Hormigón se encarga
de soportar los esfuerzos a compresión, mientras que el acero lo hace con la
tracción.
2.- Casi Uniformidad de Coeficientes de Dilatación Térmica: Esta cualidad
(con un valor de alrededor de 11.0 x 10 -6
C -1
para el acero y de 10.8 x 10 -6
C -
1
para el concreto) es la que posibilita la construcción de grandes volúmenes de
concreto sin que se produzcan agrietamientos, ya que como se sabe el hormigón
o concreto, es muy mal material en lo que respecta a las fuerzas de tensión
inducidas por la dilatación térmica.
3.- La adherencia que se desarrolla entre las varillas de acero y el
concreto: Si no existiera la adherencia, las varillas saldrían disparadas con una
aceleración proporcional a las fuerzas de tensión inducido por las diferentes
solicitaciones al material. Este fenómeno se produce gracias a la fricción entre las
corrugaciones de las varillas de acero y los áridos que componen el concreto. Esto
permite que ambos materiales se comporten como uno sólo.
4.- El confinamiento del concreto por el refuerzo transversal: El concreto
queda confinado cuando a esfuerzos que se aproximan a la resistencia uniaxial,
las deformaciones transversales se hacen muy elevadas debido al agrietamiento

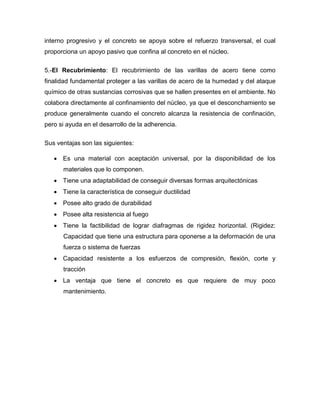

4. interno progresivo y el concreto se apoya sobre el refuerzo transversal, el cual
proporciona un apoyo pasivo que confina al concreto en el núcleo.
5.-El Recubrimiento: El recubrimiento de las varillas de acero tiene como
finalidad fundamental proteger a las varillas de acero de la humedad y del ataque
químico de otras sustancias corrosivas que se hallen presentes en el ambiente. No
colabora directamente al confinamiento del núcleo, ya que el desconchamiento se
produce generalmente cuando el concreto alcanza la resistencia de confinación,
pero si ayuda en el desarrollo de la adherencia.
Sus ventajas son las siguientes:
 Es una material con aceptación universal, por la disponibilidad de los
materiales que lo componen.
 Tiene una adaptabilidad de conseguir diversas formas arquitectónicas
 Tiene la característica de conseguir ductilidad
 Posee alto grado de durabilidad
 Posee alta resistencia al fuego
 Tiene la factibilidad de lograr diafragmas de rigidez horizontal. (Rigidez:
Capacidad que tiene una estructura para oponerse a la deformación de una
fuerza o sistema de fuerzas
 Capacidad resistente a los esfuerzos de compresión, flexión, corte y
tracción
 La ventaja que tiene el concreto es que requiere de muy poco
mantenimiento.

5. DESCRIPCIÓN Y CÁLCULO DE ELEMENTOS ESTRUCTURALES
El sistema estructural de esta edificación, corresponde a un sistema de
muros portantes
FUNDACIONES: Se ejecutarán las fundaciones (zapatas corridas) de
hormigón. Se colocará en el fondo un hormigón pobre de un espesor de 5cm para
aislarlo de la tierra. Luego se colocarán los encofrados laterales si esto fuera
necesario. Posteriormente se colocarán las armaduras correspondientes, tanto las
longitudinales y estribos.
DETALLE ESTRUCTURAL – MURO PORTANTE

6. ALZADO – MUROS PORTANTES
VISTA PLANTA – MUROS PORTANTES

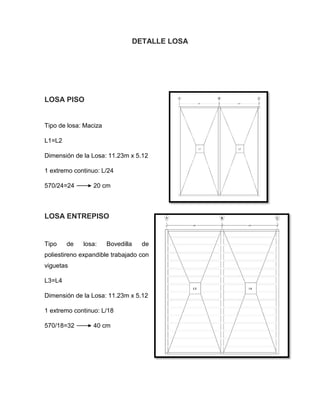

7. DETALLE LOSA
LOSA PISO
Tipo de losa: Maciza
L1=L2
Dimensión de la Losa: 11.23m x 5.12
1 extremo continuo: L/24
570/24=24 20 cm
LOSA ENTREPISO
Tipo de losa: Bovedilla de
poliestireno expandible trabajado con
viguetas
L3=L4
Dimensión de la Losa: 11.23m x 5.12
1 extremo continuo: L/18
570/18=32 40 cm

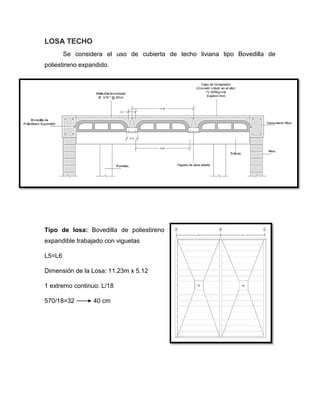

8. LOSA TECHO
Se considera el uso de cubierta de techo liviana tipo Bovedilla de
poliestireno expandido.
Tipo de losa: Bovedilla de poliestireno
expandible trabajado con viguetas
L5=L6
Dimensión de la Losa: 11.23m x 5.12
1 extremo continuo: L/18
570/18=32 40 cm
