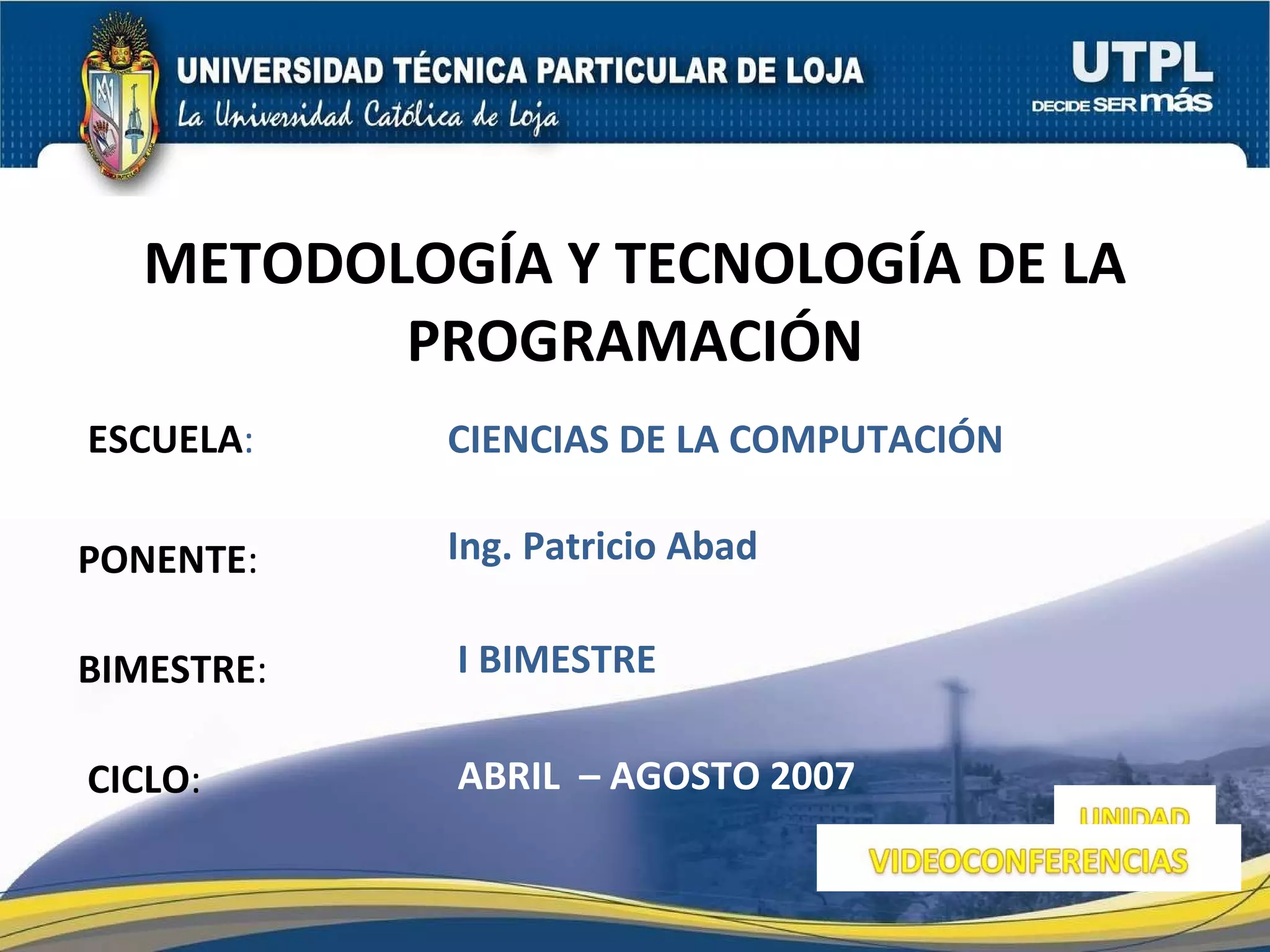

1. ESCUELA : PONENTE : BIMESTRE : METODOLOGÍA Y TECNOLOGÍA DE LA PROGRAMACIÓN CICLO : CIENCIAS DE LA COMPUTACIÓN I BIMESTRE Ing. Patricio Abad ABRIL – AGOSTO 2007

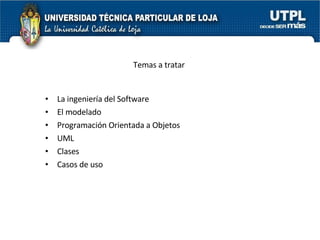

2. La ingeniería del Software El modelado Programación Orientada a Objetos UML Clases Casos de uso Temas a tratar

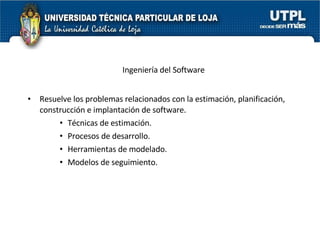

3. Resuelve los problemas relacionados con la estimación, planificación, construcción e implantación de software. Técnicas de estimación. Procesos de desarrollo. Herramientas de modelado. Modelos de seguimiento. Ingeniería del Software

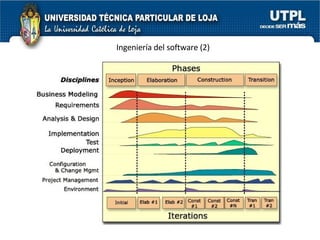

4. Ingeniería del software (2)

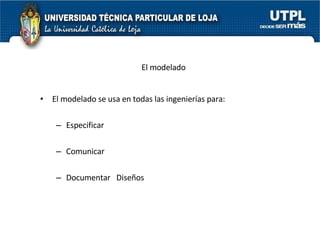

5. El modelado se usa en todas las ingenierías para: Especificar Comunicar Documentar Diseños El modelado

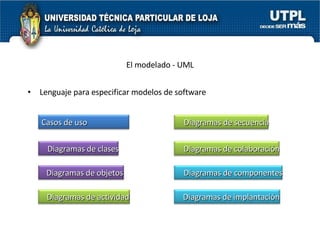

6. Lenguaje para especificar modelos de software El modelado - UML Casos de uso Diagramas de clases Diagramas de objetos Diagramas de secuencia Diagramas de colaboración Diagramas de actividad Diagramas de componentes Diagramas de implantación

7. Objetos Mensajes Interfaces Clases Herencia Programación Orientada a Objetos

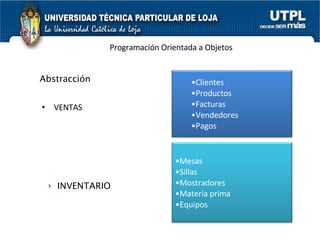

8. VENTAS Programación Orientada a Objetos INVENTARIO Abstracción Clientes Productos Facturas Vendedores Pagos Mesas Sillas Mostradores Materia prima Equipos

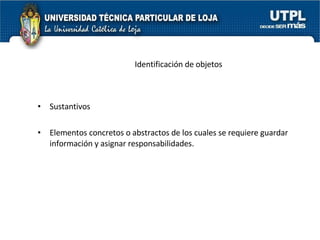

9. Sustantivos Elementos concretos o abstractos de los cuales se requiere guardar información y asignar responsabilidades. Identificación de objetos

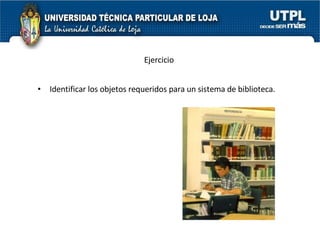

10. Identificar los objetos requeridos para un sistema de biblioteca. Ejercicio

11. Modelado de Clases

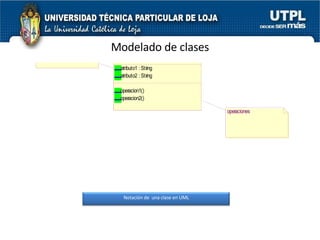

12. Modelado de clases Notación de una clase en UML

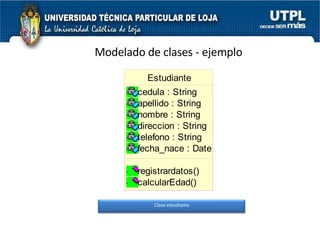

13. Modelado de clases - ejemplo Clase estudiante

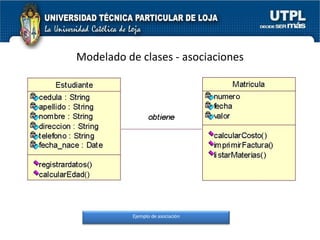

14. Modelado de clases - asociaciones Ejemplo de asociación

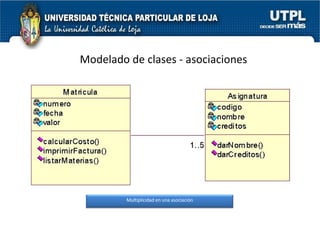

15. Modelado de clases - asociaciones Multiplicidad en una asociación

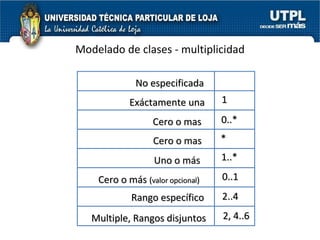

16. Modelado de clases - multiplicidad 2..4 0..1 1..* 0..* 1 * 2, 4..6 No especificada Exáctamente una Cero o mas Cero o mas Cero o más ( valor opcional ) Uno o más Rango específico Multiple, Rangos disjuntos

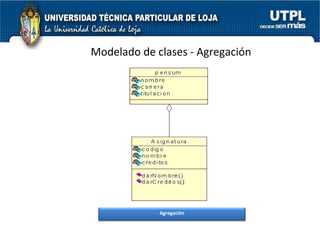

17. Modelado de clases - Agregación Agregación

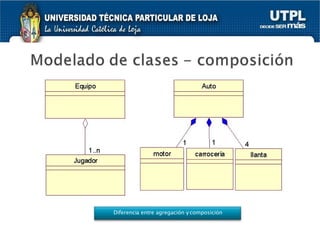

18. Diferencia entre agregación y composición

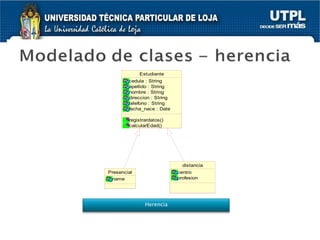

19. Herencia

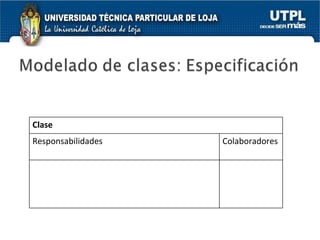

20. Clase Responsabilidades Colaboradores

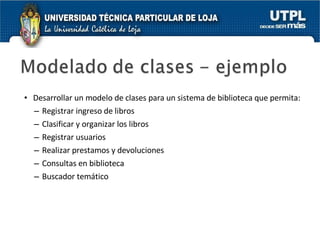

21. Desarrollar un modelo de clases para un sistema de biblioteca que permita: Registrar ingreso de libros Clasificar y organizar los libros Registrar usuarios Realizar prestamos y devoluciones Consultas en biblioteca Buscador temático

23. Comportamiento del Sistema Punto de vista del usuario Textos descriptivos Denotan la interacción entre un ACTOR y el SISTEMA. Diagramas de casos de uso.

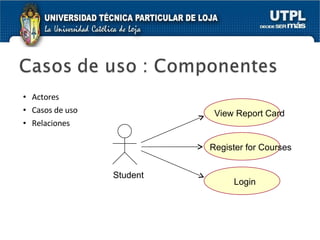

24. Actores Casos de uso Relaciones View Report Card Student Register for Courses Login

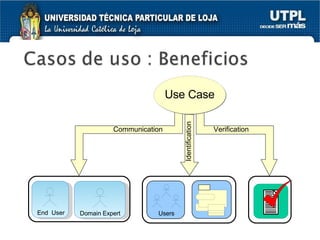

25. Verification Identification Use Case Communication End User Domain Expert Users

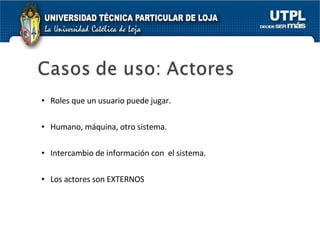

26. Roles que un usuario puede jugar. Humano, máquina, otro sistema. Intercambio de información con el sistema. Los actores son EXTERNOS

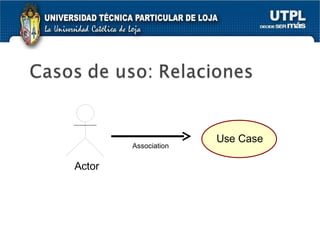

27. Actor Association Use Case

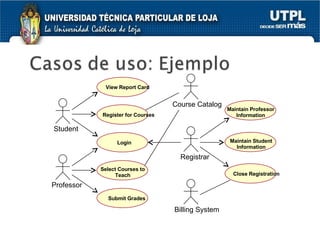

28. View Report Card Student Register for Courses Login Select Courses to Teach Submit Grades Professor Registrar Billing System Maintain Professor Information Maintain Student Information Close Registration Course Catalog

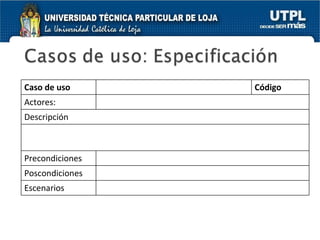

29. Caso de uso Código Actores: Descripción Precondiciones Poscondiciones Escenarios

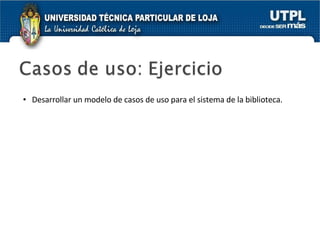

30. Desarrollar un modelo de casos de uso para el sistema de la biblioteca.

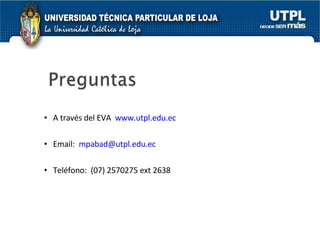

31. A través del EVA www.utpl.edu.ec Email: [email_address] Teléfono: (07) 2570275 ext 2638
