1. 1
METRADO DE COLUMNAS
Ejercicio Demostrativo
Ahora para hallar la cantidad de los estribos tenemos los
siguientes datos:
Los estribos son de 3/8``Ø y están distribuidos de la
siguiente manera:
3/8``: 1@ 0.05, 4@ 0.10, resto @ 0.20
Esta distribución lo plantea el estructural y se puede
observar en la Fig. 1
Analizando este gráfico, si la columna del ejemplo mide 2.3 m
entonces los 5 primeros estribos de la zona de arriba con la
zona de abajo darán una distancia de 0.9 m con lo que nos
queda una distancia de: 2.30 - 0.90 = 1.40m
Para hallar de una forma rápida los estribos restantes
haremos:
Nº Estribos Restantes = (1.40 / 0.20) - 1 = 7 - 1 = 6
Donde 7 me representa el número de espacios que hay entre los
6 estribos restantes.
Fig. 1

2. 2
Entonces la cantidad de estribos q poseerá la columna de
2.3m de altura será de 16 estribos
Fig. 2
Observando en la Fig. 2 el problema posee tres columnas y una
zapata; por lo tanto serán 48 estribos para las tres
columnas + 4 estribos que lo establece el estructural en la
zona de la zapata + 1 estribo que se hace en la práctica para
el amarre de la columna con la zapata:
Total de Estribos para el Problema = 53 estribos
Fig. 3
Ahora hallaremos la longitud total de cada estribo; como
vemos en la vista en planta de la columna Fig. 3; el
recubrimiento es de 0.03 m por lo tanto el estribo tendrá una

3. 3
longitud de 0.54 m y un ancho de 0.34m, además en la Fig.5 se
aprecia el detalle del amarre en cada estribo con lo que la
distancia total será:
Lt = 0.54 + 0.34 + 0.54 + 0.34 + 0.10 + 0.10 = 1.96 m
Fig. 4
Fig. 5
La hoja de metrados del acero quedará de la siguiente manera
Al final tendremos que sumar los kg. de fierro para el
presupuesto:

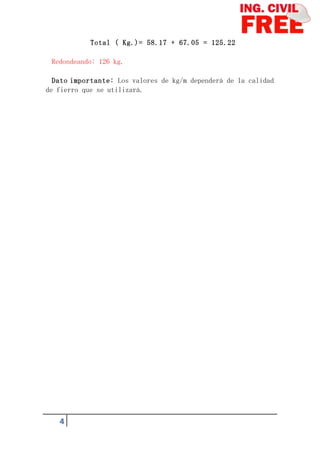

4. 4
Total ( Kg.)= 58.17 + 67.05 = 125.22
Redondeando: 126 kg.
Dato importante: Los valores de kg/m dependerá de la calidad
de fierro que se utilizará.
