El Microscopio Electrónico de Barrido (SEM) genera imágenes escaneando la superficie de una muestra con un haz de electrones. Fue desarrollado en la década de 1940 y comercializado en 1965, permitiendo imágenes con resolución de 20 nm. Funciona enfocando electrones en la muestra usando lentes electromagnéticas, detectando partículas emitidas para crear imágenes tridimensionales de alta resolución. Tiene aplicaciones en ciencia de materiales, biología, geología y medicina.

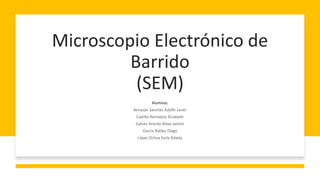

1. Microscopio Electrónico de
Barrido
(SEM)
Alumnos:
Almazán Sanchez Adolfo Javier
Castillo Remedios Elizabeth
Galván Aroche Alexa Jazmín
García Robles Diego
López Ochoa Karla Adalay

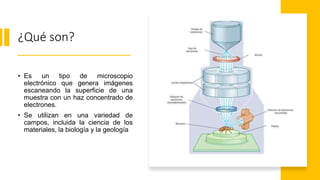

2. ¿Qué son?
• Es un tipo de microscopio
electrónico que genera imágenes
escaneando la superficie de una
muestra con un haz concentrado de
electrones.
• Se utilizan en una variedad de
campos, incluida la ciencia de los
materiales, la biología y la geología

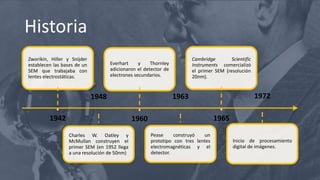

3. Historia
1942
Zworikin, Hiller y Snijder
establecen las bases de un
SEM que trabajaba con
lentes electrostáticas.
1948
Charles W. Oatley y
McMullan construyen el
primer SEM (en 1952 llega
a una resolución de 50nm)
1960
Everhart y Thornley
adicionaron el detector de
electrones secundarios.
1963
Pease construyó un
prototipo con tres lentes
electromagnéticas y el
detector.
1965
Cambridge Scientific
Instruments comercializó
el primer SEM (resolución
20nm).
1972
Inicio de procesamiento
digital de imágenes.

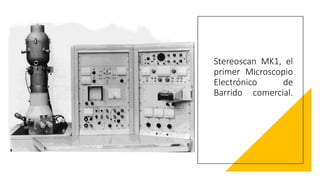

4. Stereoscan MK1, el
primer Microscopio
Electrónico de
Barrido comercial.

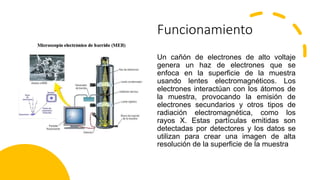

5. Funcionamiento
Un cañón de electrones de alto voltaje
genera un haz de electrones que se
enfoca en la superficie de la muestra
usando lentes electromagnéticos. Los
electrones interactúan con los átomos de
la muestra, provocando la emisión de
electrones secundarios y otros tipos de
radiación electromagnética, como los
rayos X. Estas partículas emitidas son
detectadas por detectores y los datos se
utilizan para crear una imagen de alta
resolución de la superficie de la muestra

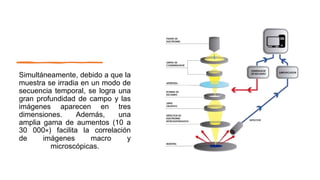

6. Simultáneamente, debido a que la
muestra se irradia en un modo de
secuencia temporal, se logra una
gran profundidad de campo y las
imágenes aparecen en tres
dimensiones. Además, una
amplia gama de aumentos (10 a
30 000×) facilita la correlación
de imágenes macro y
microscópicas.

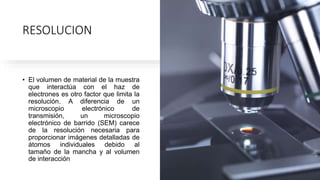

7. RESOLUCION
• El volumen de material de la muestra
que interactúa con el haz de
electrones es otro factor que limita la
resolución. A diferencia de un
microscopio electrónico de
transmisión, un microscopio
electrónico de barrido (SEM) carece
de la resolución necesaria para
proporcionar imágenes detalladas de
átomos individuales debido al
tamaño de la mancha y al volumen
de interacción

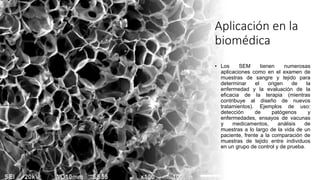

8. Aplicación en la
biomédica
• Los SEM tienen numerosas
aplicaciones como en el examen de
muestras de sangre y tejido para
determinar el origen de la
enfermedad y la evaluación de la
eficacia de la terapia (mientras
contribuye al diseño de nuevos
tratamientos). Ejemplos de uso:
detección de patógenos y
enfermedades, ensayos de vacunas
y medicamentos, análisis de
muestras a lo largo de la vida de un
paciente, frente a la comparación de
muestras de tejido entre individuos
en un grupo de control y de prueba.

9. Referencias
• González, G. & Noguez, E. (2006). Principios de Microscopía Electrónica de Barrido y Microanálisis
por Rayos X. Universidad Nacional Autónoma de México.
• Microscopía Electrónica de Barrido. (2023). SERVICIOS CENTRALES de APOYO a LA
INVESTIGACIÓN. https://www.scai.uma.es/areas/micr/sem/sem.html
• Microscopía Electrónica de Barrido (MEB) | Universidad de Burgos. (2021). Www.ubu.es.
https://www.ubu.es/parque-cientifico-tecnologico/servicios-cientifico-
tecnicos/microscopia/microscopia-electronica-de-barrido-meb
