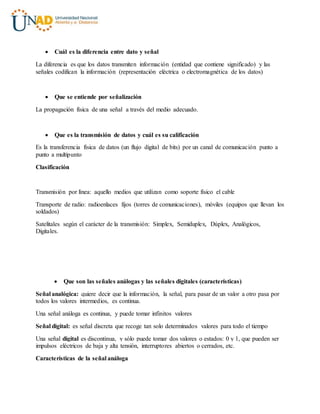

2.  Cuál es la diferencia entre dato y señal
La diferencia es que los datos transmiten información (entidad que contiene significado) y las
señales codifican la información (representación eléctrica o electromagnética de los datos)
 Que se entiende por señalización
La propagación física de una señal a través del medio adecuado.
 Que es la transmisión de datos y cuál es su calificación
Es la transferencia física de datos (un flujo digital de bits) por un canal de comunicación punto a
punto a multipunto
Clasificación
Transmisión por línea: aquello medios que utilizan como soporte físico el cable
Transporte de radio: radioenlaces fijos (torres de comunicaciones), móviles (equipos que llevan los
soldados)
Satelitales según el carácter de la transmisión: Simplex, Semiduplex, Dúplex, Analógicos,
Digitales.
 Que son las señales análogas y las señales digitales (características)
Señal analógica: quiere decir que la información, la señal, para pasar de un valor a otro pasa por
todos los valores intermedios, es continua.
Una señal análoga es continua, y puede tomar infinitos valores
Señal digital: es señal discreta que recoge tan solo determinados valores para todo el tiempo
Una señal digital es discontinua, y sólo puede tomar dos valores o estados: 0 y 1, que pueden ser
impulsos eléctricos de baja y alta tensión, interruptores abiertos o cerrados, etc.
Características de la señal análoga

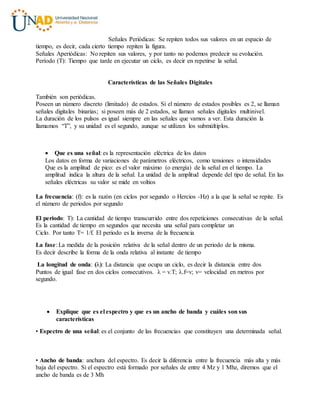

3. Señales Periódicas: Se repiten todos sus valores en un espacio de
tiempo, es decir, cada cierto tiempo repiten la figura.
Señales Aperiódicas: No repiten sus valores, y por tanto no podemos predecir su evolución.
Período (T): Tiempo que tarde en ejecutar un ciclo, es decir en repetirse la señal.
Características de las Señales Digitales
También son periódicas.
Poseen un número discreto (limitado) de estados. Si el número de estados posibles es 2, se llaman
señales digitales binarias; si poseen más de 2 estados, se llaman señales digitales multinivel.
La duración de los pulsos es igual siempre en las señales que vamos a ver. Esta duración la
llamamos “T”, y su unidad es el segundo, aunque se utilizan los submúltiplos.
 Que es una señal: es la representación eléctrica de los datos
Los datos en forma de variaciones de parámetros eléctricos, como tensiones o intensidades
Que es la amplitud de pico: es el valor máximo (o energía) de la señal en el tiempo. La
amplitud indica la altura de la señal. La unidad de la amplitud depende del tipo de señal. En las
señales eléctricas su valor se mide en voltios
La frecuencia: (f): es la razón (en ciclos por segundo o Hercios -Hz) a la que la señal se repite. Es
el número de periodos por segundo
El periodo: T): La cantidad de tiempo transcurrido entre dos repeticiones consecutivas de la señal.
Es la cantidad de tiempo en segundos que necesita una señal para completar un
Ciclo. Por tanto T= 1/f. El periodo es la inversa de la frecuencia
La fase: La medida de la posición relativa de la señal dentro de un periodo de la misma.
Es decir describe la forma de la onda relativa al instante de tiempo
La longitud de onda: (λ): La distancia que ocupa un ciclo, es decir la distancia entre dos
Puntos de igual fase en dos ciclos consecutivos. λ = v.T; λ.f=v; v= velocidad en metros por
segundo.
 Explique que es el espectro y que es un ancho de banda y cuáles son sus
características
• Espectro de una señal: es el conjunto de las frecuencias que constituyen una determinada señal.
• Ancho de banda: anchura del espectro. Es decir la diferencia entre la frecuencia más alta y más
baja del espectro. Si el espectro está formado por señales de entre 4 Mz y 1 Mhz, diremos que el
ancho de banda es de 3 Mh

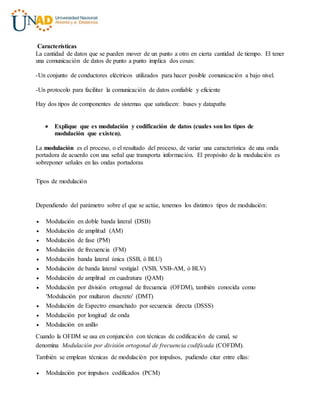

4. Características
La cantidad de datos que se pueden mover de un punto a otro en cierta cantidad de tiempo. El tener
una comunicación de datos de punto a punto implica dos cosas:
-Un conjunto de conductores eléctricos utilizados para hacer posible comunicación a bajo nivel.
-Un protocolo para facilitar la comunicación de datos confiable y eficiente
Hay dos tipos de componentes de sistemas que satisfacen: buses y datapaths
 Explique que es modulación y codificación de datos (cuales son los tipos de
modulación que existen).
La modulación es el proceso, o el resultado del proceso, de variar una característica de una onda
portadora de acuerdo con una señal que transporta información. El propósito de la modulación es
sobreponer señales en las ondas portadoras
Tipos de modulación
Dependiendo del parámetro sobre el que se actúe, tenemos los distintos tipos de modulación:
 Modulación en doble banda lateral (DSB)
 Modulación de amplitud (AM)
 Modulación de fase (PM)
 Modulación de frecuencia (FM)
 Modulación banda lateral única (SSB, ó BLU)
 Modulación de banda lateral vestigial (VSB, VSB-AM, ó BLV)
 Modulación de amplitud en cuadratura (QAM)
 Modulación por división ortogonal de frecuencia (OFDM), también conocida como
'Modulación por multaron discreto' (DMT)
 Modulación de Espectro ensanchado por secuencia directa (DSSS)
 Modulación por longitud de onda
 Modulación en anillo
Cuando la OFDM se usa en conjunción con técnicas de codificación de canal, se
denomina Modulación por división ortogonal de frecuencia codificada (COFDM).
También se emplean técnicas de modulación por impulsos, pudiendo citar entre ellas:
 Modulación por impulsos codificados (PCM)

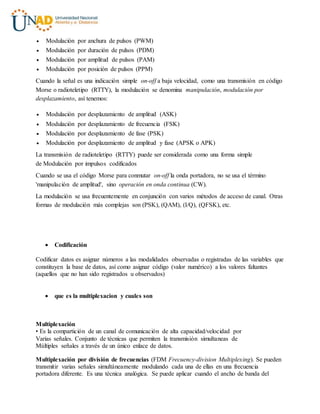

5.  Modulación por anchura de pulsos (PWM)
 Modulación por duración de pulsos (PDM)
 Modulación por amplitud de pulsos (PAM)
 Modulación por posición de pulsos (PPM)
Cuando la señal es una indicación simple on-off a baja velocidad, como una transmisión en código
Morse o radioteletipo (RTTY), la modulación se denomina manipulación, modulación por
desplazamiento, así tenemos:
 Modulación por desplazamiento de amplitud (ASK)
 Modulación por desplazamiento de frecuencia (FSK)
 Modulación por desplazamiento de fase (PSK)
 Modulación por desplazamiento de amplitud y fase (APSK o APK)
La transmisión de radioteletipo (RTTY) puede ser considerada como una forma simple
de Modulación por impulsos codificados
Cuando se usa el código Morse para conmutar on-off la onda portadora, no se usa el término
'manipulación de amplitud', sino operación en onda continua (CW).
La modulación se usa frecuentemente en conjunción con varios métodos de acceso de canal. Otras
formas de modulación más complejas son (PSK), (QAM), (I/Q), (QFSK), etc.
 Codificación
Codificar datos es asignar números a las modalidades observadas o registradas de las variables que
constituyen la base de datos, así como asignar código (valor numérico) a los valores faltantes
(aquellos que no han sido registrados u observados)
 que es la multiplexacion y cuales son
Multiplexación
• Es la compartición de un canal de comunicación de alta capacidad/velocidad por
Varias señales. Conjunto de técnicas que permiten la transmisión simultaneas de
Múltiples señales a través de un único enlace de datos.
Multiplexación por división de frecuencias (FDM Frecuency-division Multiplexing). Se pueden
transmitir varias señales simultáneamente modulando cada una de ellas en una frecuencia
portadora diferente. Es una técnica analógica. Se puede aplicar cuando el ancho de banda del

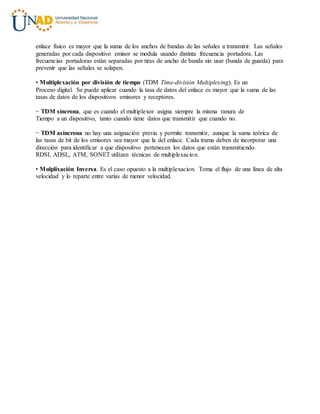

6. enlace físico es mayor que la suma de los anchos de bandas de las señales a transmitir. Las señales
generadas por cada dispositivo emisor se modula usando distinta frecuencia portadora. Las
frecuencias portadoras están separadas por tiras de ancho de banda sin usar (banda de guarda) para
prevenir que las señales se solapen.
• Multiplexación por división de tiempo (TDM Time-división Multiplexing). Es un
Proceso digital. Se puede aplicar cuando la tasa de datos del enlace es mayor que la suma de las
tasas de datos de los dispositivos emisores y receptores.
− TDM síncrona, que es cuando el multiplexor asigna siempre la misma ranura de
Tiempo a un dispositivo, tanto cuando tiene datos que transmitir que cuando no.
− TDM asíncrona no hay una asignación previa y permite transmitir, aunque la suma teórica de
las tasas de bit de los emisores sea mayor que la del enlace. Cada trama deben de incorporar una
dirección para identificar a que dispositivo pertenecen los datos que están transmitiendo.
RDSI, ADSL, ATM, SONET utilizan técnicas de multiplexacion.
• Mulplixación Inversa. Es el caso opuesto a la multiplexacion. Toma el flujo de una línea de alta
velocidad y lo reparte entre varias de menor velocidad.

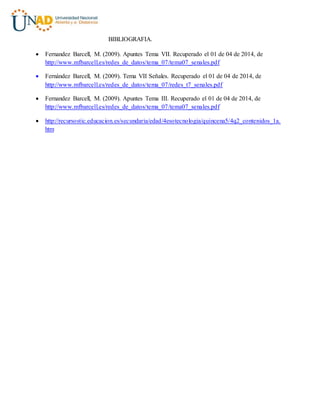

7. BIBLIOGRAFIA.
