Este documento describe métodos para medir la resistividad del suelo, la cual es una variable clave en el diseño de sistemas de puesta a tierra. Explica el método Wenner de 4 puntos, el material requerido, y cómo interpretar los resultados. También cubre el efecto de factores como la humedad, electrolitos, y temperatura en la resistividad del suelo, y recomienda realizar múltiples mediciones para proyectos importantes.

1. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™
SISTEMAS DE PUESTA A TIERRA:
RESISTIVIDAD DEL SUELO
& SU MEDICIÓN
XPT Puesta a Tierra

2. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

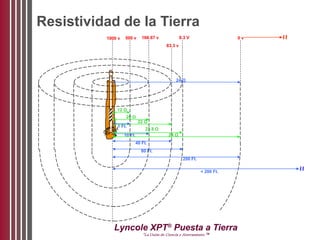

Resistividad de la Tierra
1000 v
20 Ω
10 Ft.
166.67 v
23.8 Ω
80 Ft.
8.3 V
40 Ft.
22 Ω
83.3 v
12 Ω
1 Ft.
500 v
24 Ω
0 v
24 Ω
200 Ft.
< 200 Ft.
~~
~~

3. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™
Elementos del Sistema de Puesta a Tierra
Equipo
Jabalina de puesta a
tierra para el neutro del
transformador
(esquema estrella)
Jabalina de puesta a
tierra para el neutro del
tablero Jabalinas de puesta a tierra
para otras funcione como
pararrayos, aplicaciones que
necesitan baja resistencia

4. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™
Resistividad del Suelo

5. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

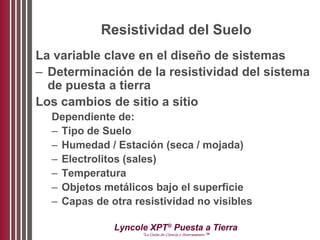

Resistividad del Suelo
La variable clave en el diseño de sistemas
– Determinación de la resistividad del sistema
de puesta a tierra
Los cambios de sitio a sitio
Dependiente de:
– Tipo de Suelo
– Humedad / Estación (seca / mojada)
– Electrolitos (sales)
– Temperatura
– Objetos metálicos bajo el superficie
– Capas de otra resistividad no visibles

6. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

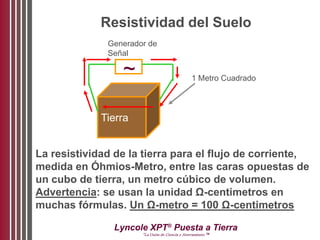

Resistividad del Suelo
La resistividad de la tierra para el flujo de corriente,
medida en Óhmios-Metro, entre las caras opuestas de
un cubo de tierra, un metro cúbico de volumen.
Advertencia: se usan la unidad Ω-centimetros en
muchas fórmulas. Un Ω-metro = 100 Ω-centimetros
Tierra
1 Metro Cuadrado
Generador de
Señal
~

7. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

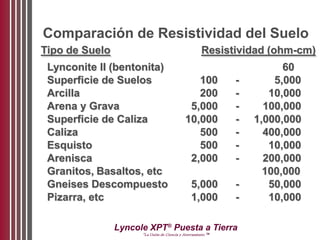

Comparación de Resistividad del Suelo
Lynconite II (bentonita) 60
Superficie de Suelos 100 - 5,000
Arcilla 200 - 10,000
Arena y Grava 5,000 - 100,000
Superficie de Caliza 10,000 - 1,000,000
Caliza 500 - 400,000
Esquisto 500 - 10,000
Arenisca 2,000 - 200,000
Granitos, Basaltos, etc 100,000
Gneises Descompuesto 5,000 - 50,000
Pizarra, etc 1,000 - 10,000
Tipo de Suelo Resistividad (ohm-cm)

8. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

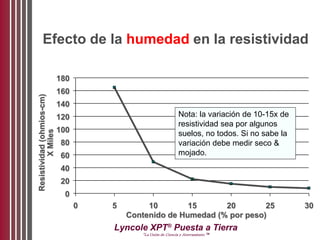

Efecto de la humedad en la resistividadResistividad(ohmios-cm)
0
20
40
60
80
100
120
140
160
180
0 5 10 15 20 25 30
Contenido de Humedad (% por peso)
XMiles
Nota: la variación de 10-15x de
resistividad sea por algunos
suelos, no todos. Si no sabe la
variación debe medir seco &
mojado.

9. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

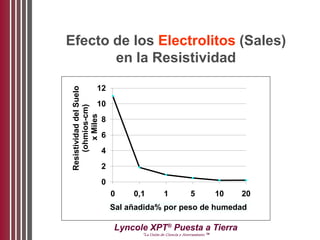

Efecto de los Electrolitos (Sales)
en la Resistividad
0
2
4
6
8
10
12
0 0,1 1 5 10 20
ResistividaddelSuelo
(ohmios-cm)
xMiles
Sal añadida% por peso de humedad

10. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™
Efecto de la Temperatura en la
Resistividad
0
50
100
150
200
250
300
350
20 10 4 0 -10
Temperatura C
0
25
Resistividad(ohmios-cm)
xMiles
Líquido
Hielo
-5

11. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™
Prueba de Resistividad de
Suelo

12. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

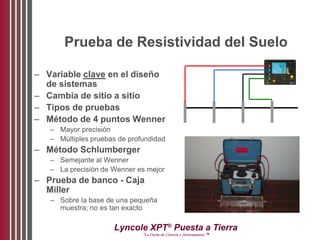

Prueba de Resistividad del Suelo
– Variable clave en el diseño
de sistemas
– Cambia de sitio a sitio
– Tipos de pruebas
– Método de 4 puntos Wenner
– Mayor precisión
– Múltiples pruebas de profundidad
– Método Schlumberger
– Semejante al Wenner
– La precisión de Wenner es mejor
– Prueba de banco - Caja
Miller
– Sobre la base de una pequeña
muestra; no es tan exacto

13. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™
METODO WENNER DE 4
PUNTOS

14. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

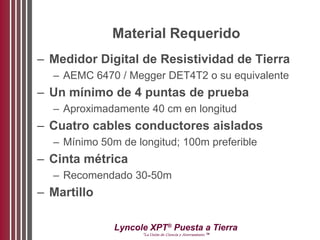

Material Requerido
– Medidor Digital de Resistividad de Tierra
– AEMC 6470 / Megger DET4T2 o su equivalente
– Un mínimo de 4 puntas de prueba
– Aproximadamente 40 cm en longitud
– Cuatro cables conductores aislados
– Mínimo 50m de longitud; 100m preferible
– Cinta métrica
– Recomendado 30-50m
– Martillo

15. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™
AEMC® TERROMETRO
MODELO 6470
C2
P2
P1
C1

16. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

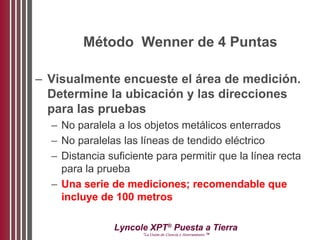

Método Wenner de 4 Puntas
– Visualmente encueste el área de medición.
Determine la ubicación y las direcciones
para las pruebas
– No paralela a los objetos metálicos enterrados
– No paralelas las líneas de tendido eléctrico
– Distancia suficiente para permitir que la línea recta
para la prueba
– Una serie de mediciones; recomendable que
incluye de 100 metros

17. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

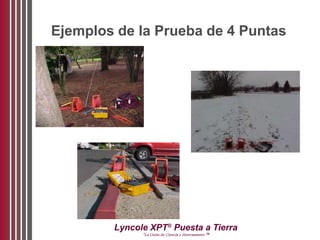

Ejemplos de la Prueba de 4 Puntas

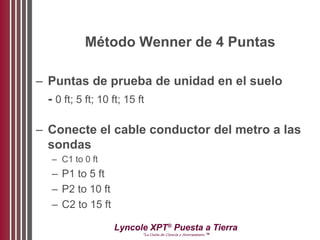

18. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™
Método Wenner de 4 Puntas
– Puntas de prueba de unidad en el suelo
- 0 ft; 5 ft; 10 ft; 15 ft
– Conecte el cable conductor del metro a las
sondas
– C1 to 0 ft
– P1 to 5 ft
– P2 to 10 ft
– C2 to 15 ft

19. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

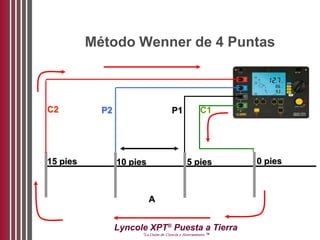

Método Wenner de 4 Puntas
15 pies 10 pies 5 pies 0 pies
C1P1P2C2
A

20. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

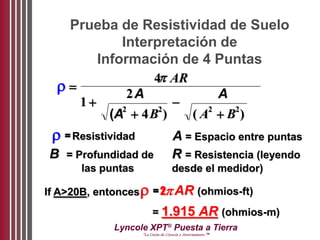

Prueba de Resistividad de Suelo
Interpretación de
Información de 4 Puntas







4
1
2
42 2 2 2
AR
A
A B
A
A B( ) ( )
= Resistividad A = Espacio entre puntas
B = Profundidad de
las puntas
R = Resistencia (leyendo
desde el medidor)
If A>20B, entonces= 2AR (ohmios-ft)
= 1.915 AR (ohmios-m)

21. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

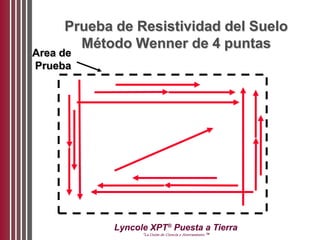

Prueba de Resistividad del Suelo
Método Wenner de 4 puntas
Area de
Prueba

22. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

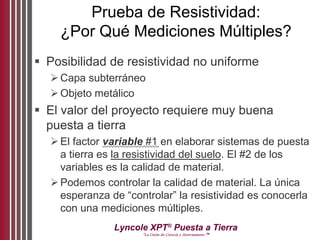

Prueba de Resistividad:
¿Por Qué Mediciones Múltiples?
 Posibilidad de resistividad no uniforme
Capa subterráneo
Objeto metálico
 El valor del proyecto requiere muy buena
puesta a tierra
El factor variable #1 en elaborar sistemas de puesta
a tierra es la resistividad del suelo. El #2 de los
variables es la calidad de material.
Podemos controlar la calidad de material. La única
esperanza de “controlar” la resistividad es conocerla
con una mediciones múltiples.

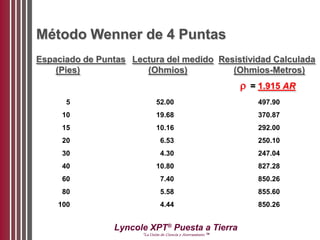

23. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™
Método Wenner de 4 Puntas
Espaciado de Puntas Lectura del medido Resistividad Calculada
(Pies) (Ohmios) (Ohmios-Metros)
5 52.00 497.90
10 19.68 370.87
15 10.16 292.00
20 6.53 250.10
30 4.30 247.04
40 10.80 827.28
60 7.40 850.26
80 5.58 855.60
100 4.44 850.26
 = 1.915 AR

24. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

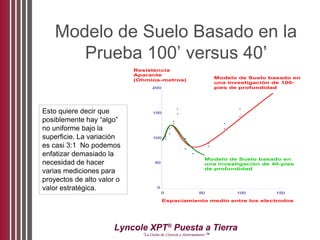

Modelo de Suelo Basado en la
Prueba 100’ versus 40’
Modelo de Suelo basado en
una investigación de 100-
pies de profundidad
0 50 100 150
Espaciamiento medio entre los electrodos
(feet)
0
50
100
150
200
Resistencia
Aparante
(Ohmios-metros)
Modelo de Suelo basado en
una investigación de 40-pies
de profundidad
Esto quiere decir que
posiblemente hay “algo”
no uniforme bajo la
superficie. La variación
es casi 3:1 No podemos
enfatizar demasiado la
necesidad de hacer
varias mediciones para
proyectos de alto valor o
valor estratégica.

25. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

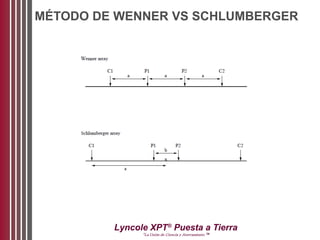

MÉTODO DE WENNER VS SCHLUMBERGER

26. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™
MÉTODO DE CAJA MILLER

27. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

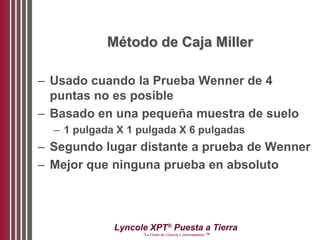

Método de Caja Miller
– Usado cuando la Prueba Wenner de 4
puntas no es posible
– Basado en una pequeña muestra de suelo
– 1 pulgada X 1 pulgada X 6 pulgadas
– Segundo lugar distante a prueba de Wenner
– Mejor que ninguna prueba en absoluto

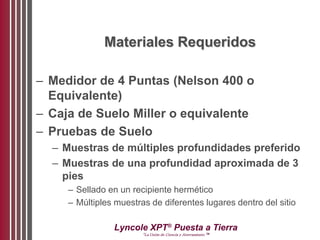

28. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™
Materiales Requeridos
– Medidor de 4 Puntas (Nelson 400 o
Equivalente)
– Caja de Suelo Miller o equivalente
– Pruebas de Suelo
– Muestras de múltiples profundidades preferido
– Muestras de una profundidad aproximada de 3
pies
– Sellado en un recipiente hermético
– Múltiples muestras de diferentes lugares dentro del sitio

29. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

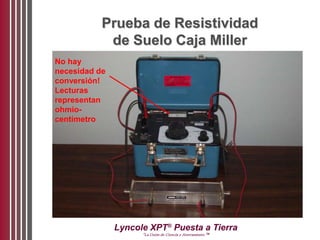

Prueba de Resistividad
de Suelo Caja Miller
No hay
necesidad de
conversión!
Lecturas
representan
ohmio-
centímetro

30. Lyncole XPT®
Puesta a Tierra
“La Unión de Ciencia y Aterramiento ™

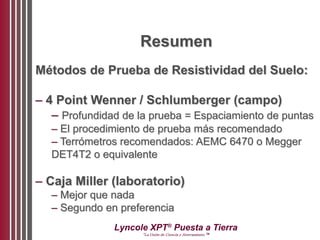

Resumen
Métodos de Prueba de Resistividad del Suelo:
– 4 Point Wenner / Schlumberger (campo)
– Profundidad de la prueba = Espaciamiento de puntas
– El procedimiento de prueba más recomendado
– Terrómetros recomendados: AEMC 6470 o Megger
DET4T2 o equivalente
– Caja Miller (laboratorio)
– Mejor que nada
– Segundo en preferencia
