El PLC (Controlador Lógico Programable) es un dispositivo sólido diseñado para controlar procesos secuenciales en entornos industriales, y se considera esencial para el funcionamiento de maquinaria en producción. Sus funciones incluyen la recopilación de datos, la toma de decisiones y la comunicación con dispositivos externos, presentando ventajas como menor tiempo en la elaboración de proyectos y la posibilidad de modificaciones sin cambiar el cableado. Sin embargo, presenta desventajas como la necesidad de un programador y una mayor información inicial en comparación con relés.

1. EL MODULO
LOGICO
PROGRAMABLE

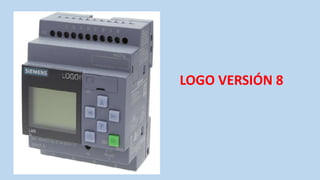

2. LOGO VERSIÓN 8

3. LOGO VERSIÓN 6
220 VOLTIOS

4. Richard E. Morley,
es considerado en la actualidad
el “padre” del PLC

5. ¿QUE ES UN PLC?
El PLC es un dispositivo de estado solido , diseñado para controlar
procesos secuenciales (una etapa después de otra )que se ejecutan
en un ambiente industrial .Es decir , que van asociados a la
maquinaria que desarrolla proceso de producción y controlan su
trabajo .
Como puedes definir de la definición , el PLC es un sistema ,porque
contiene todo lo necesario para operar , yes industrial, por tener
todos los registros necesarios para operar en los ambientes hostiles
que se encuentran en la industria .

6. ¿Qué hace un PLC ?
Un PLC realiza entre otras ,las siguientes funciones:
• Recoger datos de las fuentes de entrada a traves de las fuentes digitales y
analógicas .
• Tomar decisiones en base a criterios preprogramados .
• Almacenan datos en la memoria .
• Generar ciclos de tiempo.
• Realizar cálculos matemáticos .
• Actuar sobre los dispositivos extremos mediante las salidas analógicas y digitales .
• Comunicarse con los sistemas extremas .

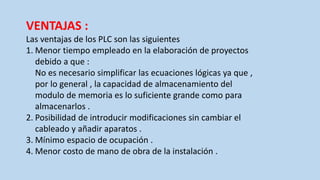

7. VENTAJAS :
Las ventajas de los PLC son las siguientes
1. Menor tiempo empleado en la elaboración de proyectos
debido a que :
No es necesario simplificar las ecuaciones lógicas ya que ,
por lo general , la capacidad de almacenamiento del
modulo de memoria es lo suficiente grande como para
almacenarlos .
2. Posibilidad de introducir modificaciones sin cambiar el
cableado y añadir aparatos .
3. Mínimo espacio de ocupación .
4. Menor costo de mano de obra de la instalación .

8. INCONVENIENTES
1. Hace falta un programador , lo que exige la preparación de los
técnicos en su etapa de formación .
2. La información inicial es mayor que en el caso de los relés .Dado
que el PLC cubre de forma correcta u amplio espectro de
necesidades ,desde los sistemas lógicos cableados hasta el
microprocesador , el diseñador debe conocer a fondo las
prestaciones y limitaciones del PLC .Por tanto ,aunque el coste
inicial debe ser tenido en cuenta ala hora de decidirnos por uno
u otro sistema , conviene analizar todos los demás factores para
asegurarnos una decisión acertada .

9. ¿Cómo funciona el PLC?
Una ves que se pone en marcha , el procesador realiza una
serie de tareas según el siguiente orden :
a) Al encender el procesador ejecuta un auto-chequeo de
encendido y bloquea las salidas .A continuación si el
chequeo ha resultado correcto , el PLC entra en el modo de
operación normal.
b)El siguiente paso lee el estado de las entradas y las almacena
en una zona de la memoria que se llama tabla de imagen de
entradas
c) En base a su programa de control , el PLC actualiza una zona
de la memoria llamada tabla de imagen de salida .

11. INSTALACION DEL PLC

12. Alimentación L1, N (L+,
M)
115 / 230 Vac/Vdc
50 / 60 Hz
Entradas
Entrada I1...I8
Estado 1 > 79 Vac/Vdc
Estado 0 < 40 Vac/Vdc
Salidas
Salida Q1 ..Q4 (Relé)
8 entradas
4 salidas
Voltaje de
alimentación
Cableado Modelo LOGO! 230RC / 230RCo
LOGO! 230RC
SIEMENS
ESC OK
Output 4x Relés / 8A
2
Input 6xAC
AC 115/120V
230/240V
X
3 4
I1 I2 I3 I4 I5 I6
L1 N
Q1 Q2 Q3 Q4
L1
N
L1, L2, L3
N

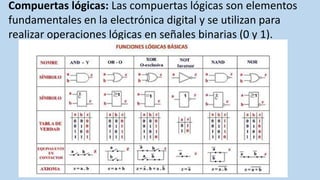

14. Compuertas lógicas: Las compuertas lógicas son elementos
fundamentales en la electrónica digital y se utilizan para
realizar operaciones lógicas en señales binarias (0 y 1).

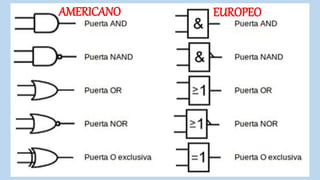

15. AMERICANO EUROPEO

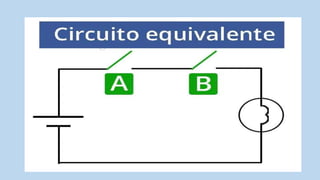

16. COMPUERTA AND

19. •Operación
Q=A.B
Tabla de verdad y símbolo
Compuerta AND

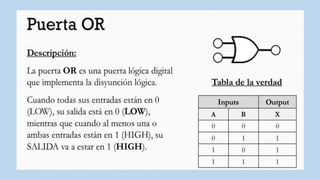

20. COMPUERTA OR

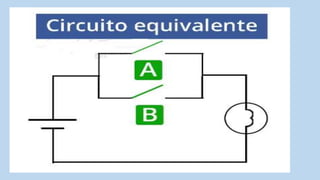

23. Tabla de verdad y símbolo
Compuerta OR
•Operación
Q=A+B

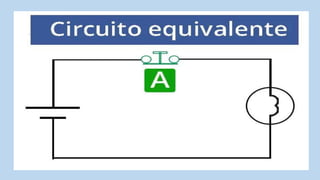

24. COMPUERTA NOT

27. Tabla de verdad
y
símbolo
Compuerta NOT
Q=Q
•Operació
n

28. 1. Atención
2. Participación
3. Interés por mejorar cada día
4. Comprensión
5. Compromiso
6. Integridad
Gracias Por Tu:
