Los PLC son dispositivos de estado sólido diseñados para controlar procesos secuenciales en entornos industriales. Recogen datos de entrada, toman decisiones según un programa preprogramado, almacenan datos, controlan salidas y se comunican con otros sistemas. Funcionan leyendo entradas, ejecutando su programa y actualizando salidas en cada ciclo de barrido. Se clasifican en PLC nano, compactos y modulares según su tamaño y capacidad. Se usan para controlar procesos industriales y ofrecen vent

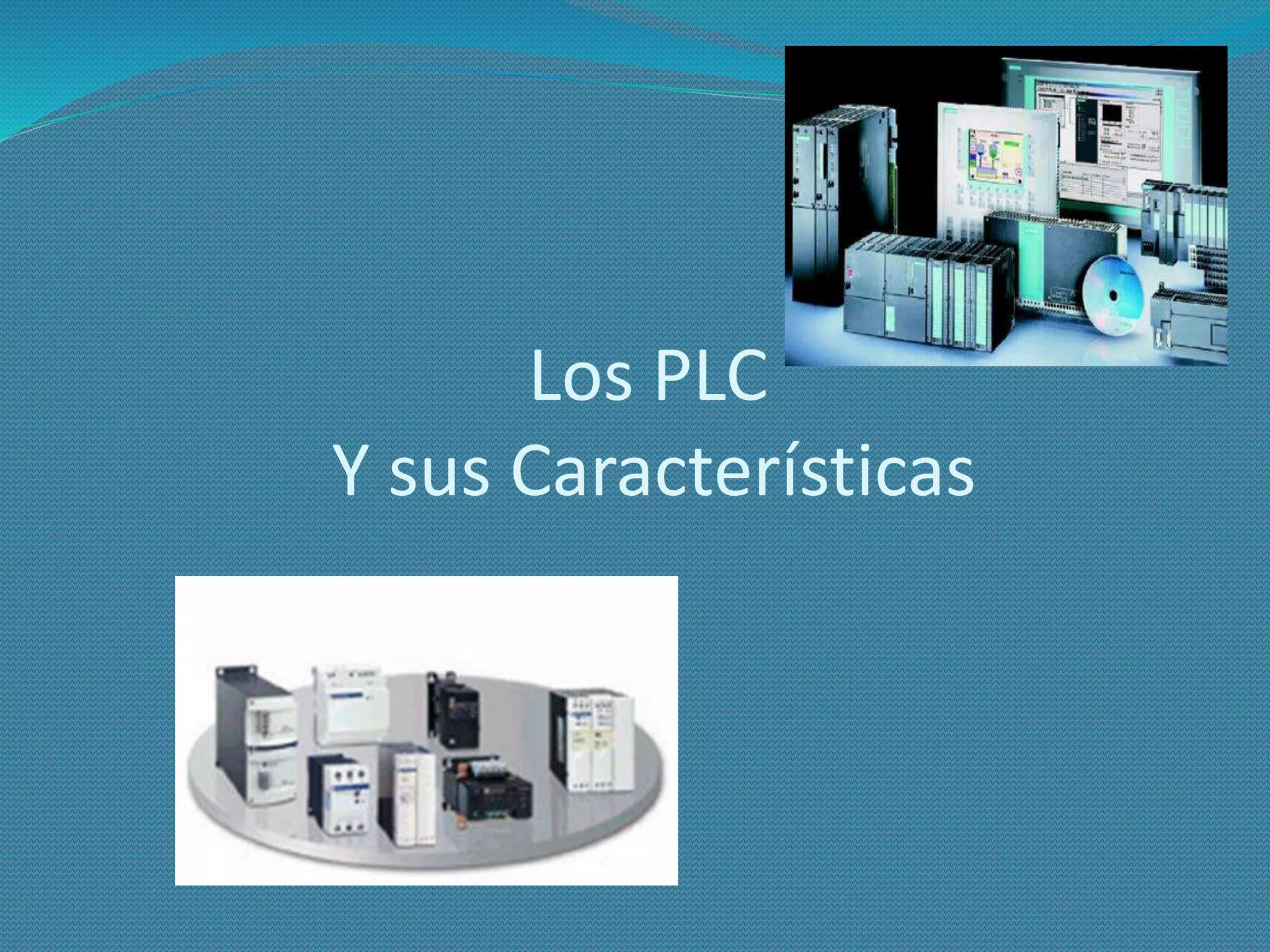

1. Los PLC
Y sus Características

2. ¿QUE SON LOS PLC?
 Los PLC son dispositivo de estado sólido, creados para
controlar procesos secuenciales (una etapa después de
la otra) que se emplean en un ambiente industrial.
Estos van asociados a la maquinaria que desarrolla
procesos de producción y controlan su trabajo.
 el PLC es un sistema, porque posee todo lo necesario
para operar, y es industrial, por tener todos los
registros necesarios para operar en los ambientes
hostiles que se encuentran en la industria.

3. Funciones en un PLC
 Recoger datos de las fuentes de entrada a través de las
fuentes digitales y analógicas.
 Tomar decisiones en base a criterios pre programados.
 Almacenar datos en la memoria.
 Generar ciclos de tiempo.
 Realizar cálculos matemáticos.
 Actuar sobre los dispositivos externos mediante las
salidas analógicas y digitales.
 Comunicarse con otros sistemas externos.

4. ¿Cómo funciona un PLC?
 a) Al encender el procesador ejecuta un auto-chequeo de encendido y
bloquea las salidas. A continuación, si el chequeo ha resultado correcto, el PLC
entra en el modo de operación normal.
 b) El siguiente paso lee el estado de las entradas y las almacena en una zona
de la memoria que se llama tabla de imagen de entradas (hablaremos de ella
mas adelante).
 c) En base a su programa de control, el PLC actualiza una zona de la
memoria llamada tabla de imagen de salida.
 d) A continuación el procesador actualiza el estado de las salidas "copiando"
hacia los módulos de salida el estado de la tabla de imagen de salidas (de este
modo se controla el estado de los módulos de salida del PLC, relay, triacs, etc.).
 e) Vuelve a ejecutar el paso b)
 Cada ciclo de ejecución se llama ciclo de barrido (scan), el cual normalmente se
divide en:
 Verificación de las entradas y salidas
 Ejecución del programa

5. ¿Cómo se clasifican los PLC?
 Los PLC se pueden clasificar en tres tipos diferentes, el los cuales se encuentran por
sus aplicaciones y características
 PLC Nano: Generalmente es un PLC de tipo compacto (es decir, que integra la
fuente de alimentación, la CPU y las entradas y salidas) que puede manejar un
conjunto reducido de entradas y salidas, generalmente en un número inferior a 100.
 PLC Compacto: Estos PLC tienen incorporada la fuente de alimentación, su CPU y
los módulos de entrada y salida en un solo módulo principal y permiten manejar
desde unas pocas entradas y salidas hasta varios cientos (alrededor de 500 entradas
y salidas).
 PLC Modular: Estos PLC se componen de un conjunto de elementos que
conforman el controlador final. Estos son:
 El Rack
 La fuente de alimentación
 La CPU
 Los módulos de entrada y salida

6. Aplicaciones de un PLC
 Su utilización se da fundamentalmente en aquellas
instalaciones en donde es necesario un proceso de
maniobra, control, señalización, etc. , por tanto, su
aplicación abarca desde procesos de fabricación
industriales de cualquier tipo a transformaciones
industriales, control de instalaciones, etc.

7. Ventajas de un PLC
 Menor tiempo empleado en la elaboración de proyectos debido a
que:
 No es necesario dibujar el esquema de contactos
 No es necesario simplificar las ecuaciones lógicas, ya que, por lo
general la capacidad de almacenamiento del módulo de
memoria es lo suficientemente grande.
 La lista de materiales queda sensiblemente reducida, y al
elaborar el presupuesto correspondiente eliminaremos parte del
problema que supone el contar con diferente s proveedores,
distintos plazos de entrega.
 Posibilidad de introducir modificaciones sin cambiar el cableado
ni añadir aparatos.
 Mínimo espacio de ocupación.
 Menor coste de mano de obra de la instalación.

8. FUNCIONAMIENTO DE UN PLC
 El funcionamiento del autómata es, salvo el proceso
inicial que sigue a un Reset, de tipo secuencial y
cíclico, es decir, las operaciones tienen lugar una tras
otra, y se van repitiendo continuamente mientras el
autómata esté bajo tensión.
