Este documento describe los diferentes tipos de placas base, sus componentes principales y conectores. Explica que existen placas ATX, Micro ATX y Flex ATX según su tamaño, y que la placa base incluye el socket del microprocesador, ranuras para memoria RAM, BIOS, conectores de energía e internos/externos. Además, detalla los buses del sistema para comunicar unidades internas y externas, y los conectores externos como USB, Ethernet y audio.

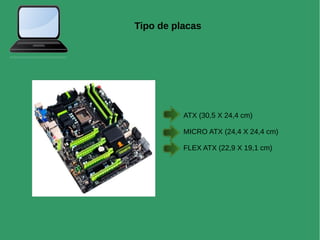

2. Tipo de placas
ATX (30,5 X 24,4 cm)
MICRO ATX (24,4 X 24,4 cm)
FLEX ATX (22,9 X 19,1 cm)

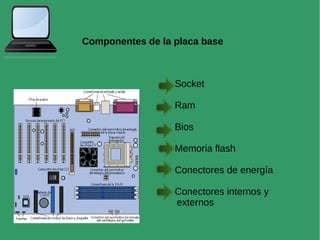

3. Componentes de la placa base
Socket
Ram
Bios
Memoria flash
Conectores de energía
Conectores internos y
externos

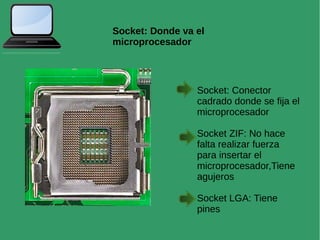

4. Socket: Donde va el
microprocesador
Socket: Conector
cadrado donde se fija el
microprocesador
Socket ZIF: No hace
falta realizar fuerza
para insertar el
microprocesador,Tiene
agujeros
Socket LGA: Tiene
pines

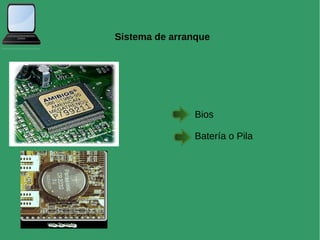

5. Sistema de arranque
Bios
Batería o Pila

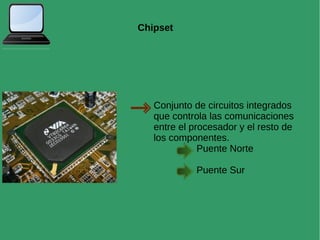

6. Chipset
Conjunto de circuitos integrados
que controla las comunicaciones
entre el procesador y el resto de
los componentes.
Puente Norte
Puente Sur

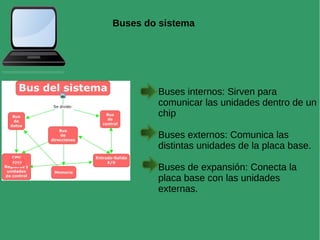

7. Buses do sistema
Buses internos: Sirven para
comunicar las unidades dentro de un
chip
Buses externos: Comunica las
distintas unidades de la placa base.
Buses de expansión: Conecta la
placa base con las unidades
externas.

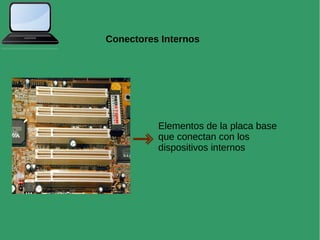

8. Conectores Internos
Elementos de la placa base
que conectan con los
dispositivos internos

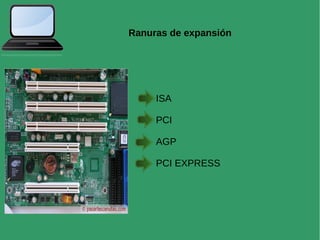

9. Ranuras de expansión
ISA
PCI
AGP
PCI EXPRESS

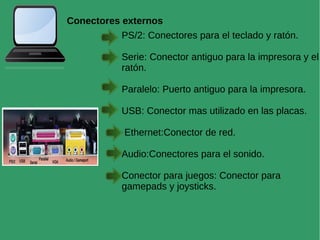

10. Conectores externos
PS/2: Conectores para el teclado y ratón.
Serie: Conector antiguo para la impresora y el
ratón.
Paralelo: Puerto antiguo para la impresora.
USB: Conector mas utilizado en las placas.
Ethernet:Conector de red.
Audio:Conectores para el sonido.
Conector para juegos: Conector para
gamepads y joysticks.

11. Microprocesador
Circuito integrado
compuesto por millones
de componentes
electrónicos que dirige
todos los componentes
del ordenador.
