Este documento proporciona una introducción a los monitores de estudio, describiendo sus características clave como la respuesta en frecuencia, la potencia y la directividad. Explica que los monitores utilizan varios altavoces y filtros de cruce para cubrir todo el rango de frecuencias de manera uniforme. También discute factores importantes como la colocación, el "sweet spot", y la necesidad de probar diferentes monitores para encontrar los ideales para cada necesidad.

1. Recorrido y test de algunos de los
monitores de estudio que circulan por el
mercado actual
Manuel Ballestero Santaolalla
¿Qué se conoce por monitor?
Caja acústica concebida para el monitorado en estudios de grabación,
emisoras de radio o televisión, operadores de sonido en general y músicos
en el escenario.
De campo cercano (Near-field monitor):
Monitor de estudio concebido para la escucha en gran proximidad a la
caja acústica.
De escenario (Stage Monitor):
Caja acústica de perfil bajo y con forma de cuña que permite apuntar
hacia el intérprete que se encuentra en un escenario.
De estudio:
Caja acústica concebida para el monitorado en estudios de grabación y
emisoras de radio o televisión.
Los monitores
Por muy orgullosos que estemos de nuestro equipo de sonido, sea
doméstico o profesional, el resultado depende de manera altamente significativa de la respuesta que sea capaz de dar
el sistema de escucha que tengamos instalado.
A la hora de decidir cual será el mejor monitor para nuestras necesidades, tendremos que tener en cuenta un gran
número de parámetros entre los que abren la lista la respuesta en frecuencia; coloración, respuesta transitoria,
distorsión armónica y por intermodulación, sensitividad, distorsión de fase, potencia de salida, dispersión, tipo de bafle
y situación.
Las líneas que siguen, a modo de rápida introducción, quieren presentar de manera compendiada algunas de las
características más importantes de los mismos, así como las condiciones de operación, sobre todo aquellas que de una
forma u otra afectan al sonido que producen, ya sea en aplicaciones de sonorización o de monitorado en producción o
transmisión. Son comentarios nacidos de 30 años de profesión pero indiscutiblemente por encima de ellos siempre tiene
que prevalecer la opinión personal de quienes van a usar cotidianamente los equipos.
Hablando de altavoces
Sabemos que no es posible que un solo altavoz cubra todo el rango audible, ya que este es muy amplio (abarcando de
20 Hz. a 20 Khz.), además de que radiar muy bajas frecuencias (por debajo de 100 Hz.), requiere de elementos
grandes o de refuerzo a la débil radiación de un altavoz de tamaño reducido. Paralelamente las altas frecuencias
radiadas con una fuente de grandes dimensiones se vuelven muy direccionales, concentrando su energía en áreas muy
pequeñas.
Por todo esto los altavoces se agrupan en cajas diseñadas acústicamente para producir fuentes sonoras de banda
ancha capaces de reproducir audio de manera lo más próximo posible a la natural. Es el concepto de caja o monitor,
equipo formado por dos o más altavoces y por unos filtros eléctricos, los denominados redes de cruce, para separar
frecuencias en las bandas de operación correspondientes a cada altavoz, de tal manera que, además de ampliar el
ancho de banda de la fuente, se cubra una mayor superficie con calidad aceptable, se incremente la eficiencia de los
altavoces y los proteja.
La caja tiene una importancia que en no pocas ocasiones se ignora, ya que en su interior se generan una serie de
movimientos, reflexiones, compresiones de aire, etc., que van a llevarnos al cambio de sonoridad en nuestro equipo,
provocando coloreamientos muy definidos en función de su construcción, de su interior, materiales absorbentes
empleados, hermetismo o salidas de aire.
Colocación, directividad…
La filosofía de trabajo en el mundo del audio está basada en un control exhaustivo del sonido global del sistema en
distintos espacios acústicos. Hay decisiones críticas, como el emplazamiento de la imagen sonora, la ecualización,
balance y timbre, que deben de ser tomadas obligatoriamente en un estrecho rango (aproximadamente +/- 30º
horizontales y +/- 15º verticales), ya que es en esta área de trabajo en la que Ingenieros, productores y músicos toman
sus decisiones críticas sobre la mezcla y es donde los monitores optimizan la respuesta de la sala de control.
Para hacerlo apropiadamente se requiere de un sistema de monitorado transparente y plano, de forma que los
monitores parezcan desaparecer, lo que dejaría que nuestra atención se enfocase plenamente en el sonido. También
deberíamos dejarnos seducir por aquellos monitores que nos ofrecieran un amplio “sweet spot”, haciendo que esa zona
del control en la que se escucha mejor la información que sale de cajas fuese lo más grande posible. Cierto que
siempre habrá un lugar idóneo, pero se trataría de encontrar monitores en que la mezcla no se “caiga” alarmantemente
tan pronto nos moviéramos un poco. Es la búsqueda de una coloración mínima fuera de eje y una transición gradual
poco desagradable al mover la cabeza en cualquier dirección.
La directividad es sumamente importante, siendo una característica que define cómo el altavoz distribuye su radiación

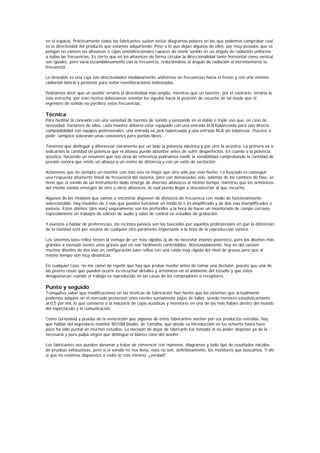

2. en el espacio. Prácticamente todos los fabricantes suelen incluir diagramas polares en los que podemos comprobar cual
es la directividad del producto que estamos adquiriendo. Pese a lo que digan algunos de ellos, por muy pesados que se
pongan no existen los altavoces o cajas omnidirecionales capaces de emitir sonido en un ángulo de radiación uniforme
a todas las frecuencias. Es cierto que en los altavoces de forma circular la direccionalidad tanto horizontal como vertical
son iguales, pero varía escandalosamente con la frecuencia, reduciéndose el ángulo de radiación al incrementarse la
frecuencia.
Lo deseable es una caja con directividades medianamente uniformes en frecuencias hacia el frente y con una mínima
radiación lateral y posterior para evitar reverberaciones indeseadas.
Podríamos decir que un woofer tendría la directividad más amplia, mientras que un tweeter, por el contrario, tendría la
más estrecha, por este motivo deberíamos orientar los agudos hacia la posición de escucha de tal modo que el
ingeniero de sonido no perdiera estas frecuencias.
Técnica
Para facilitar la conexión con una variedad de fuentes de sonido y pensando en el doble o triple uso que, en caso de
necesidad, haríamos de ellos, cada monitor debería estar equipado con una entrada XLR balanceada para una directa
compatibilidad con equipos profesionales, una entrada en jack balanceada y una entrada RCA sin balancear. Puestos a
pedir, tampoco sobrarían unas conexiones para puntas libres…
Tenemos que distinguir y diferenciar claramente por un lado la potencia eléctrica y por otro la acústica. La primera va a
indicarnos la cantidad de potencia que el altavoz puede absorber antes de sufrir desperfectos. En cuanto a la potencia
acústica, haciendo un resumen que nos sirva de referencia podríamos medir la sensibilidad comprobando la cantidad de
presión sonora que emite un altavoz a un metro de distancia y con un vatio de excitación.
Aclaremos que no siempre un monitor con más vías es mejor que otro sólo por este hecho. Lo buscado es conseguir
una respuesta altamente lineal de frecuencia del sistema, pero con demasiadas vías, además de los cambios de fase, se
tiene que el sonido de un instrumento dado emerge de diversos altavoces al mismo tiempo, mientras que los armónicos
del mismo sonido emergen de otro u otros altavoces, lo cual puede llegar a desconcertar al que escucha.
Algunos de los modelos que vamos a encontrar disponen de divisores de frecuencia con modo de funcionamiento
seleccionable. Hay modelos de 3 vías que pueden funcionar en modo bi o tri-amplificado y de dos vías biamplificados o
pasivos. Estos últimos (dos vías) seguramente son los preferidos a la hora de hacer un monitorado de campo cercano,
especialmente en trabajos de edición de audio y salas de control en estudios de grabación.
Y puestos a hablar de preferencias, los recintos pasivos son los buscados por aquellos profesionales en que la obtención
de la claridad está por encima de cualquier otro parámetro importante a la hora de la reproducción sonora.
Los sistemas bass reflex tienen la ventaja de ser más rápidos (y de no necesitar imanes potentes), pero los diseños más
grandes a menudo tienen unos graves que no son fácilmente controlables. Afortunadamente, hoy en día existen
muchos diseños de dos vías en configuración bass reflex con una caída muy rápida del nivel de graves pero que al
mismo tiempo son muy dinámicas.
En cualquier caso, no me canso de repetir que hay que probar mucho antes de tomar una decisión, puesto que una de
las peores cosas que pueden ocurrir es escuchar detalles y armónicos en el ambiente del estudio y que estos
desaparezcan cuando el trabajo es reproducido en las casas de los compradores o receptores.
Punto y seguido
Tranquiliza saber que modificaciones en las técnicas de fabricación han hecho que los sistemas que actualmente
podemos adquirir en el mercado presentan unos niveles sumamente bajos de fallos, siendo menores estadísticamente
al 0,5 por mil, lo que convierte a la industria de cajas acústicas y monitores en una de las más fiables dentro del mundo
del espectáculo y la comunicación.
Como curiosidad y prueba de la veneración que algunos de estos fabricantes sienten por sus productos estrellas, hay
que hablar del legendario monitor NS10M Studio, de Yamaha, que desde su introducción en los ochenta hasta hace
poco ha sido puntal en muchos estudios. La decisión de dejar de fabricarlo fue tomada al no poder disponer ya de la
necesaria y pura pulpa virgen que distingue el blanco cono del woofer.
Los fabricantes nos pueden abrumar y tratar de convencer con números, diagramas y todo tipo de resultados nacidos
de pruebas exhaustivas, pero si el sonido no nos llena, esos no son, definitivamente, los monitores que buscamos. Y ahí
si que no estamos dispuestos a ceder lo más mínimo, ¿verdad?

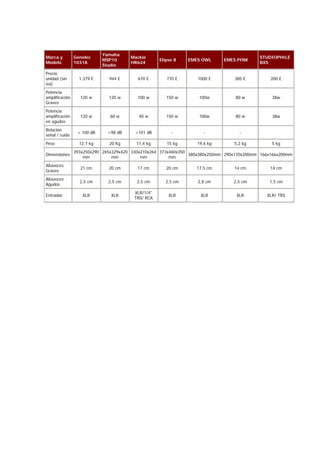

3. Yamaha
Marca y Genelec Mackie STUDIOPHILE
MSP10 Elipse 8 EMES OWL EMES PINK
Modelo 1031A HR624 BX5
Studio
Precio
unidad (sin 1.379 E 944 E 670 E 770 E 1000 E 385 E 200 E
iva)
Potencia
amplificación 120 w 120 w 100 w 150 w 100w 80 w 38w
Graves
Potencia
amplificación 120 w 60 w 40 w 150 w 100w 80 w 38w
en agudos
Relación
> 100 dB >98 dB >101 dB - - -
señal / ruido
Peso 12,7 kg 20 Kg 11,4 kg 15 kg 19,6 kg 5,2 kg 5 kg
393x250x290 265x329x420 330x210x264 373x460x350
Dimensiones 380x380x250mm 290x170x200mm 166x166x200mm
mm mm mm mm
Altavoces
21 cm 20 cm 17 cm 20 cm 17.5 cm 14 cm 14 cm
Graves
Altavoces
2,5 cm 2,5 cm 2,5 cm 2,5 cm 2,8 cm 2,5 cm 1,5 cm
Agudos
XLR/1/4"
Entradas XLR XLR XLR XLR XLR XLR/ TRS
TRS/ RCA

4. MONITORES YAMAHA
Modelos MSP3 - MSP5 y
MSP10 Studio
YAMAHA MONITOR
AUTOAMPLIFICADO MSP5
PVP recomendado: 384,00 e (IVA incluido)
DESCRIPCIÓN
Monitor de estudio bi-amplificado de 67 watios de
potencia de campo cercano tipo bass-reflex,
compuesta por un altavoz de 5” y un tweeter de 1”
de titanio. Incorpora dos entradas en XLR (-4dB) y
jack (-10dB) y controles de graves y agudos.
Gracias a una construcción robusta y chasis protegido frente a campos magnéticos, se hace ideal para aplicaciones en
salas de control, radio, TV y estudios de grabación en general.
PRINCIPALES CARACTERÍSTICAS
• Monitor de Estudio de campo cercano con calidad exigible en estudios de grabación.
• Bi-amplificación (40 W para graves y 27 W para agudos).
• Diseño personalizado de woofer de 5" y tweeter 1" con cúpula de titanio.
• Entradas en XLR y jack.
• Aislamiento magnético, recinto compacto.
• Control frontal de volumen y versátil control de ecualización de 7 posiciones.
ESPECIFICACIONES TÉCNICAS
• ESPECIFICACIONES GENERALES
Respuesta de frecuencia: 60 Hz a 40KHz (-10dB)
SPL Máximo: 101 dB
Dimensiones: 169 x 279 x 215 mm
Peso: 7 Kg
• SECCIÓN DE ALTAVOCES
Componentes LF: 5” de cono
HF: 1” de titanio
Sensibilidad: 85 dB SPL
Corte de frecuencia: 3,5 KHz
Acabado Bass-Reflex
Chasis antimagnético
• SECCIÓN DE AMPLIFICACION
Sistema bi-amplificado: LF: 40 W, HF: 27 W
Entradas/Impedancias:
-INPUT 1: +4 dB / 10 K
-INPUT 2: -10 dB / 10 K
Controles bass: 4 posiciones
Controles treble: 3 posiciones
MONITOR AUTOAMPLIFICADO MSP10STUDIO
PVP Recomendado: 1.095,00 e (IVA Incluido)
Más de 30 años de experiencia en el diseño y producción de sistemas de altavoces de alto rendimiento han hecho que
Yamaha tenga una envidiable posición en el campo de la grabación.. El aclamado monitor NS10M Studio es un ejemplo
excelente: desde su introducción en los años 80 hasta su reciente discontinuación (por no poder disponer de la
necesaria y pura pulpa virgen que distingue su blanco cono del woofer), el NS10M Studio era el monitor definitivo de
campo cercano de la mayoría de estudios profesionales en todo el mundo. Pero los tiempos cambian, y la tecnología
debe evolucionar.
El MSP10 Studio recoge el relevo donde su predecesor lo dejó, con la precisión y el rendimiento que satisface
perfectamente las actuales necesidades de producción; de hecho, el MSP10 Studio ha sido desarrollado por el mismo
ingeniero que en su día diseño el mítico NS10 Studio.
Como características principales cabe mencionar que este se basa en un altavoz de graves de 8” diseño Custom con un
sistema antimagnético propio y tweeter de titanio de 1” para agudos con un sistema bi-amplificado de 120 W y 60 W
respectivamente.
DESCRIPCIÓN
Monitor de Estudio de campo cercano bi-amplificada de 120 watios para graves y 60 watios para agudos (con sistema
tipo bass-reflex), compuesta por un altavoz de 20 cm y altavoz de agudos de cúpula de titanio de 2,5 cm, ambos
blindados magnéticamente.
Se ha diseñado especialmente para conservar el sonido característico del monitor de estudio NS10M Studio.

5. PRINCIPALES CARACTERÍSTICAS
• Construcción realizada con materiales de primera calidad y mínimas tolerancias.
• Sistema de recinto acústico y etapa de potencia diseñada para conseguir el máximo
rendimiento.
• Altavoz de graves de 8 “ cónico de 120 watios fabricado en polipropileno con reborde de
goma para una armotiguación suave.
• Altavoz de agudos de 1” de 60 watios de cúpula de titanio de gran rigidez para
reproducciones precisas hasta 40Khz.
• Dispersión uniforme en los agudos de 120 grados gracias a la integración de una guía de
ondas en el propio altavoz.
• Blindaje magnético que hace que el sonido no distorsione.
ESPECIFICACIONES TÉCNICAS
• ESPECIFICACIONES GENERALES
Tipo: Altavoz bi-amplificado de 2 vías bass-reflex
Frecuencia de Corte: 2.0 kHz, 30 dB/oct
Rango de Frecuencia: 40 Hz a 40 kHz (–10 dB)
Sensibilidad: –10 dB en posición de –6 dB
Nivel se salida máxima: 110 dB
Dimensiones: 265 x 329 x 420 mm
Peso: 20 kg
• UNIDAD DE ALTAVOZ
Altavoces Graves: 20 cm Cone (4, blindado magnéticamente)
Agudos: 2.5 cm (8, blindado magnéticamente)
Recinto acústico: bass-reflex
• UNIDAD DE AMPLIFICACIÓN
Potencia máxima de salida graves: 120 W a 400 Hz, THD= 0.02 %, RL= 4
Potencia máxima de salida agudos: 60 W a 10 kHz, THD= 0.02 %, RL= 8
Impedancia/Sensivilidad de entrada: –6 dB a +4 dB/10 k
Zumbidol/Ruido: –67 dBu (Volumen= Min)
Relación Señal/Ruido: 98 dB (IEC-A)
Controles: Interruptor TRIM
Graves: 3 posiciones (0 dB, –1.5 dB, –3 dB a 50 Hz)
Agudos: 3 posiciones (+1.5 dB, 0 dB, –1.5 dB a 10 kHz)
Interruptor Low Cut
Control de Sensitivilidad
Interruptor de Potencia
Conectores de entrada XLR
Indicador encendido y saturación: LED verde/rojo
MONITOR AUTOAMPLIFICADO MSP3
PVP recomendado: 249,00 e (IVA incluido)
DESCRIPCIÓN
Monitor de Estudio autoamplificado de 20 watios de potencia de campo cercano tipo bassreflex, compuesto por un
altavoz de 4” y un tweeter de 7/8”. Tiene dos entradas en XLR (-4dB) y RCA (-10dB) con controles independientes de
volumen y controles de graves y agudos.
Incorpora la tecnología propia de Yamaha de Wavequide Technology, que proporciona una dispersión uniforme en las
frecuencias agudas, y gracias a su tamaño se hace ideal para
aplicaciones de audio, vídeo y sistemas basados en ordenador.
PRINCIPALES CARACTERÍSTICAS
• Monitor de estudio de campo cercano.
• Ideal para situaciones donde el presupuesto esté limitado.
• Tecnología propia de Yamaha de Wavequide Technology para una dispersión de agudos
amplia y lineal.
• Dos entradas con controles de volumen independientes.
• Chasis antimagnético, ideal para aplicaciones de videoedición.
ESPECIFICACIONES TÉCNICAS
• ESPECIFICACIONES GENERALES
Respuesta de frecuencia: 65 Hz a 22KHz
SPL máximo: 98 dB
Dimensiones: 144 x 236 x 167 mm
Peso 3.7 Kg
Accesorio Opcional BMS10A (Mic Stand Adaptator)
• SECCIÓN DE ALTAVOCES
Componentes LF: 4” de Cono
HF: 7/8” Tweeter
Sensibilidad: 85 dB SPL
Corte de frecuencia: 4 KHz

6. Acabado bass-reflex
Chasis antimagnético
• SECCION DE AMPLIFICACION
Sensibilidad de entrada line 1: -10dB/10 K
Sensibilidad de entrada line 2: +4 dB / 10 K
Conectores line 1: RCA
Conectores line 2: XLR/Jack
Controles de nivel: line 1 y line 2
Control de Tonos: Low, High
Encendido: On/Off

7. EMES PINK TV ACTIVE.
Mejorando lo presente.
Manuel Valdés
PRECIO: 770.00 euros más IVA
Distribuye: Reflexion Arts
Siempre que halagamos la belleza de una dama
citamos "mejorando lo presente" en clara muestra de
respeto y como no, de que la realidad de lo presente
esté muy por encima de lo comentado. Los EMES
PINK han resultado una agradable sorpresa,
situándolos desde mi punto de vista entre lo mejor de
su sector: los monitores autoamplificados de campo
cercano con woofer de cinco pulgadas, con lo que
cada vez que tenga que comentar marcas más
populares, no dejaré de comparar con los ahora
presentes.
El EMES PINK ha sido recientemente rediseñado, si
bien el exterior es igual a la versión anterior, la
respuesta ha sido corregida para resultar más plana y
minimizar la distorsión. La razón de no reformar su
aspecto viene dado por la gran respuesta del montaje
posterior del tweeter lo que deja la posibilidad de
moldear el frontal con forma de guía - ondas,
manteniendo así un patrón polar muy uniforme.
También ayuda al escamoteamiento de la tornillería.
Las aplicaciones del monitoraje cercano se han
ampliado en los últimos años por el aumento de
pequeños estudios, tanto de maquetación como de
broadcast que utilizan un solo sistema de escucha, el
cercano, pero con vocación de gran escucha con lo que se fuerza pequeñas cajas en busca de graves insondables. Los
Emes no se han rendido tanto en esta dirección, buscando rendir lo más claramente posible el rango de frecuencias
propio de altavoces de su tamaño.
DESCRIPCIÓN
Tenemos un monitor biamplificado, con un crossover activo a 1500 Hz, en el agudo disponemos de la mejor parte, un
soft dome tweeter de 25 milímetros con imán de neodimio, montado desde la trasera del frontal, donde se forma un
guía de ondas bastante abierto (patrón polar de 100 grados circular). Para los graves disponemos de un altavoz de
cinco pulgadas, montado sobre un chasis de aluminio y blindado magnéticamente, con el cono realizado en una mezcla
de papel, kevlar, y fibra de vidrio, buscando principalmente la ligereza y rapidez de respuesta, lo que fuerza a utilizar
suspensión de goma pura y una araña lo más libre posible.
El frontal no sólo ha sido moldeado a gusto en la zona de agudos, sino que a su vez se han fresado los bordes y se ha
evitado el chasis del woofer, siempre mirando por la desaparición de los estacionarios de superficie o paynes. Con este
mismo motivo el acabado superficial del frontal es rugoso y mate.
En los cantos se han dispuesto perfiles de goma que aseguren el agarre de superficie, tan necesario para obtener el
máximo rendimiento a bajas frecuencias, también esto nos proporciona una seguridad extra a la hora de situar las cajas
sobre el puente de la mesa.
El puerto reflex está bien sintonizado, mirando más por una claridad en bajas frecuencias, que por un punch aplastante
pero mentiroso, mismo factor aprovechado para una rapidez de respuesta lo que produce un mejor solapamiento con la
vía de agudos.
La electrónica está bien conseguida, destacando en primer lugar la alimentación por fuente conmutada, en este caso
dentro de las llamadas "digitales", que poseen una respuesta muy rápida y ágil menor peso, pero quedando por
considerar la realidad del uso de la ley de Omh con respecto al rendimiento musical de la amplificación.
El uso de etapas simétricas de igual potencia en ambas vías es una solución inteligente para minimizar el modo de
rechazo común, situando la potencia de cada una de ellas en 80w musicales según los papeles, a mí me parecieron
cerca de los 40 + 40 RMS, lo que es una cifra más que coherente en cajas de este tamaño.
Las posibilidades de corrección son realmente amplias, disponiendo de conmutadores combinados para el ajuste de la
ganancia en16 pasos tanto en graves como agudos, cinco en cada uno de ellos con entada balanceada, más las
correcciones en desbalanceado. La ecualización está centrada en la vía de graves con cinco posibilidades distintas, en
una diferencia de intervalo de 10dB.
FUNCIONANDO

8. EN TOMAS
Lo primero que se agradece es el poco cansancio durante horas seguidas de trabajo respondiendo bien a esfuerzos
continuados, (donde la espalda del monitor se pone echando chispas, dado que es la superficie de refrigeración de los
transistores finales, y dispersor de la fuente de alimentación), con claridad y musicalidad suficiente, encontrando un
poco sorprendente la larga excursión del woofer en las tomas de bajo, que hasta llegan a asustar, aunque en ningún
momento pareció estar "tocado".
En teclados, voces, y acústicas la sensación es de respuesta plana y fiel, quizá un poco sombría en armónicos asociados
cercanos a los 10 KHz, lo que normalmente se deja de apreciar con la costumbre al uso de la misma escucha.
EN LA MEZCLA
La mezcla ha sido otro cantar puesto que es aquí donde los EMES dan el do de pecho. La imagen estéreo se mantiene
dentro del horizonte y bastante enfasada, dándonos medios / graves potentes y definidos, los medios / agudos son
naturales y podemos distraernos fácilmente de las frecuencias de cruce. Aquí las diferencias con modelos y marcas del
mismo coste se dibujan claramente, excepto por la no tan lineal respuesta en velocidad del agudo, que siendo
intachable, nos esconde ligeramente los solapamientos cercanos a 8KHz, que luego pagaremos si comprimimos
excesivamente la mezcla general.
El cruce de frecuencias de corte está fantásticamente alineado, prueba que realicé empíricamente y a oreja, y siendo
esto lo más crítico a la hora de afrontar un diseño no he de hacer más que felicitar al fabricante.
La corrección de ecualización en graves así como el cambio de ganancias no me ha llegado a convencer por completo,
pero tras un par de días me sentí bastante cómodo, lo que puedo achacar a mis oídos acostumbrados a mis QUESTED,
que de por sí son muy especiales en este terreno. Cuanto más forzaba el grave menos me gustó, produciéndose un
pequeño monte a eso de 100 Hz, descompensando la mezcla a favor de bombos llenos y bajos un poco
sobrecomprimidos. Si partimos de la posición neutra en graves -0dB´s- encontraremos claridad y mejor equilibrio, pero
a nuestros clientes les parecerá "poco llena".
Como uso único en "home studios" encuentro esta caja exigente con su técnico, dado que aporta bastante más que
muchas de sus competidoras, que parecen mejor pintadas y con más alerones, pero si tienes el oído suficiente
encontraras nuevas sensaciones que te acercaran a esa magia llamada mezclar.
CONCLUSIONES
Nos encontramos ante un producto despegado de la última moda pero con bastante más vocación y compromiso con la
herramienta que es, nuestra primera relación con el contenido de nuestro trabajo, nuestro compañero durante muchas,
a veces demasiadas horas. No estamos hablando de lo mejor en su tamaño, pero es muy posible que sí en su precio.
Con este monitor puedes poner el pie en mundos de mezcla por encima de lo vulgar, pero no dudes en que te exigirá
un mínimo de aprendizaje. El ver la personalidad de cada escucha es importante, a veces crucial, y hay mucha oferta,
¡mejorando lo presente!
TABLA DE VALORACIÓN
• Funcionalidad/Versatilidad: 8
• Acabado: 8
• Calidad de sonido: 8,5
• Facilidad de uso: 8
• Electrónica: 7,5
• Relación calidad / precio: 8
• Media: 8

9. GENELEC SERIE 8000. Nueva cara,
para un producto legendario.
Ramon Sendra
Precio: 1,350.20€ (unid) Banco de pruebas 8050A
Otras referencias disponibles: 8030A: PVP -
470.20€ (unid.) y 8040A: PVP - 770.20€ (unid.)
Distribuye: Auprosa
La importancia de la escucha en un estudio de grabación
(profesional o "doméstico") es esencial cuando el objetivo
es conseguir productos de calidad. Seguro que no estoy
diciendo nada desconocido. Ante la ausencia de un
"monitor estándar" (el mercado está repleto de soluciones
a cuales más variopintas) la proliferación de modelos
permite que cada uno se amolde a sus necesidades
"acústicas" con su monitor perfecto. Habrá quien demande
de un sonido contundente y bien equilibrado en la banda
media para un preciso control de las guitarras más
eléctricas; o de una mejor respuesta en baja frecuencia
cuando debe dominar la música electrónica. Para unas
vocales más dúctiles, habrá modelos adecuados, y así
aplicado a cada uno de los casos. Cada estudio, con su
monitor. Pero no por ello debemos restar importancia al
monitor, ya que es el elemento clave en muchas decisiones
sonoras. Su fidelidad debe ser absoluta, y es de los pocos
elementos electrónicos y acústicos en los que debemos
confiar ciegamente.
Cuando hablamos de monitores, a muchos les aparece el
nombre Genelec en mente. Y cuando se habla de Genelec,
se habla de monitores activos. Esta marca, popular por sus
éxitos constructivos en monitores de estudio (quien no
conoce los monitores 1039A, por ejemplo), también se
caracteriza por sus sistemas de auto-bi-amplificación, es decir, la construcción de un monitor de dos vías con doble
amplificación (una por vía/altavoz) que demanda sólo de la entrada de señal sin amplificar. Además de un importante
ahorro de espacio, la configuración y puesta en marcha de un monitor activo resulta mucho más fácil, pues se eligen
todos los componentes electrónicos y se ajustan a una determinada configuración. Genelec ha sido de esos sellos que
han conseguido una de las mejores sinergias entre su electrónica, su construcción de caja y elección de transductores,
ofreciendo unos monitores compactos, eficientes y, lo que es más importante, fiables.
Nueva serie 8000
"Renovarse o morir". Supongo que ante esta imperativa realidad, el fabricante presentó recientemente la nueva serie
8000, basada en sus principios tan exitosos pero con más que evidentes cambios. El objetivo, cómo no, evolucionar su
"estándar" para ofrecer más de lo que estábamos acostumbrados.
El primer cambio significativo es evidente: el recinto. Acostumbrados a sus cajas de maderas, de sencillas líneas
(personalmente atractivas) y acabados limpios, esta nueva serie utiliza el aluminio, las curvas y los colores oscuros
como elemento estético principal. Ni una sola línea recta, ni un solo ángulo recto. Claro que esto no es gratuito, no es
una evidencia sólo estética. La anulación de los bordes reduce algunas difracciones, lo que mejora la propagación del
sonido al evitarle algunas de las distorsiones constructivas básicas. El tweeter saca provecho de uno de los avances de
la marca: el DCW (Directivity Control Waveguide, o control de la direccionalidad de la forma de onda), que no sólo
controla la respuesta en frecuencia del espectro superior de la onda sonora, sino también la eficiencia del transductor e
incluso la imagen estéreo.
Otra "mejora" evidente es el puerto bass-reflex. Acostumbrados a esas dos muescas frontales que flanqueaban el
tweeter, cuando uno ve una de estas novedosas cajas de Genelec llega a afirmar: "no hay bass-reflex". La verdad es
que sí, aunque el puerto está discretamente oculto en la parte posterior de la caja, bien camuflado al aprovecharse de
esa amalgama de curvas que caracterizarán las 8000. Pero habituados a los puertos "lineales", esta vez nos
encontramos con un tubo curvado descendente que va en busca del recinto interior de bajas frecuencias. El objetivo es
como el de todos los puertos de este calibre: extender la respuesta en frecuencia y hacer innecesario el uso de un
sistema de refuerzo de graves adicional.
Estos dos cambios tan evidentes no restan sentido ni uso a las cajas. De hecho, los habituados con cajas Genelec nos
encontramos a gusto con esta nueva serie 8000, pues hereda todo el sistema de ajuste y configuración de las
anteriores series y la versatilidad en conexión, incluyendo la bien deseada entrada balanceada vía XLR.
El considerable peso de la caja permite que la misma actúe como bloque de masa para una mejor dispersión de los
sonidos graves, aunque viene con una base de goma (también redondeada) que facilitará su colocación en sobremesa.
Lo que dice que ofrece

10. Todo lo que hace Genelec no es gratuito. O eso es lo que se desprende viendo sus realizaciones. Ya he comentado que
su nueva estética no es sólo un lavado de cara "a lo moderno". El fabricante lo justifica para una menor difracción de
caja. La robustez del aluminio, el nuevo puerto de graves, o el uso de transductores de baja frecuencia y baja distorsión
tampoco son elementos menospreciables.
El modelo analizado es el 8050, el “top de gama” de la serie actual, con dos canales de amplificación de 120 y 150 W
capaces de conseguir hasta 120 dB de presión sonora (una brutalidad). Puestos a repasar brevemente la serie, también
encontramos la 8040, con 90 W y 115 dB SPL o el más compacto 8030A (la versión “redonda” de los conocidos 1029,
1030 y 1031), también de dos vías pero menor potencia y prestaciones.
Centrémonos en nuestras invitadas, las portentosas y bien equipadas 8050. Dos vías, con sendos canales de
amplificación. Entrada de señal vía XLR balanceada o sin balancear vía RCA. Ajuste de sensibilidad de entrada y varios
cortes de frecuencia y ecualización ya típicos en los antiguos (aunque no por ello descartables) modelos de la marca.
Los instalé en los estudios de grabación Bucbonera en Caldes de Montbuí, y conté con la ayuda de su ingeniero Tomás
Robisco. Posición y situación adecuadas para "nearfield", que en nuestro idioma conocemos como campo cercano. Y el
objetivo tan fácil como evaluar sus prestaciones como monitor de estudio.
Al equipar sus propias etapas de potencia no únicamente ganamos en prestaciones. De hecho, se supone (y de esto sí
estoy seguro), que el fabricante ha adecuado la amplificación a las características de cada altavoz, pero lo que también
es importante, y al filtro divisor. Uno de los logros de Genelec es un perfecto diseño de este filtro divisor o crossover,
como por ejemplo advertimos en su nueva serie HT (Home Theater), diseñada para el mercado doméstico, que hacía
incapaz percibir problema alguno en la frecuencia de corte. Conseguir una linealidad en frecuencia perfecta es bastante
difícil, pero sobre todo en ese lugar donde hay un corte obligado. Las pendientes de cada vía deben permitir una
restitución del sonido que no haga percibir ni adición ni supresión de frecuencias. En función del orden de los filtros
aplicados, esta zona está más o menos extendida sobre el eje de frecuencias, dando más o menos problemas.
Conectamos la pareja Genelec a una salida de previo de un sistema ProTools. Gracias a la posibilidad de utilizar dos
sistemas de escucha, no nos deshicimos de otra pareja más conocida por el ingeniero de sonido del estudio, que nos
sirvió sólo como punto de referencia (utiliza cajas Dynaudio).
Dejando cada caja en su valor de fábrica (es decir, sin curvas de ecualización) y ajustada la sensibilidad sonómetro en
mano, la primera sensación es de una compresión evidente en las bajas frecuencias y un agudo poco definido.
Momento para utilizar la configuración de la caja, resultando en una reducción de -4 dB tanto en presencia como caída
de graves, y en la zona de agudos una presencia de +2 dB pero una leve reducción en la curva. Esto permitió que
consiguieran algo más de dinámica, pero los graves siguieron algo borrosos y a los agudos les faltaba la precisión
necesaria para conseguir una imagen estereofónica quirúrgica. Otro de los problemas evidentes era una mayor
presencia de los sonidos entre los 300 y 400 Hz. Esto hace que la concepción final del audio sea mucho más nasal.
Hasta el momento la música utilizada era pop melódico y alguna que otra pieza acústica. Donde las Genelec
encontraron uno de sus aliados más afines fue con música electrónica. Al tener un control más preciso de los sonidos
graves nuestras invitadas consiguen un golpe de efecto también contundente. La zona alta, que en este estilo musical
tiene tendencia a brillar demasiado, queda muy bien acoplada con los siempre presentes medios de la mayoría de
"instrumentos" electrónicos.
Conclusión
Cuando pensábamos que la sala de escucha era responsable de estos resultados, decidimos probar otras
configuraciones (en este mismo espacio hemos probado las JBL), lo que nos permitió verificar que teníamos control
absoluto de la sala. Las Genelec "modernas", con su chasis de aluminio y formas seductoras no convencen por su
compenetración entre las diferentes frecuencias a reproducir (esa precisión tonal entre agudos y graves, con unos
medios en su justa correspondencia), sino por la necesidad del ingeniero de turno de trabajar cómodo con un recinto
que tiende a comprimir la señal y difuminar levemente la escena sonora.
Como sistema autoamplificado otorga a su poseedor la posibilidad de una instalación más limpia, rápida y sencilla. La
cantidad de energía que su sistema de amplificación entrega a los transductores resultan más que suficientes incluso
para el ingeniero más sordo.
TABLA DE VALORACIÓN
• Materiales de construcción: 8
• Versatilidad: 5
• Sonido: 6
• RCP: 6
• Potencia: 9
• Media: 6,8

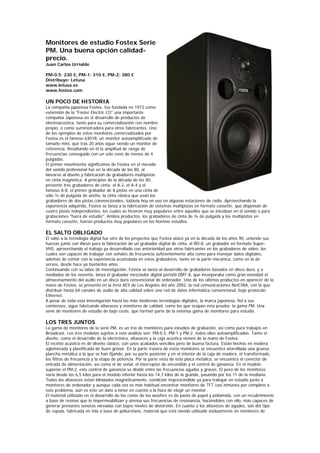

11. Monitores de estudio Fostex Serie
PM. Una buena opción calidad-
precio.
Juan Carlos Urrialde
PM-0.5: 230 €, PM-1: 310 €, PM-2: 380 €
Distribuye: Letusa
www.letusa.es
www.fostex.com
UN POCO DE HISTORIA
La compañía japonesa Fostex, fue fundada en 1973 como
extensión de la "Foster Electric CO" una importante
compañía Japonesa en el desarrollo de productos de
electroacústica, tanto para su comercialización con nombre
propio, o como suministradora para otros fabricantes. Uno
de los ejemplos de estos monitores comercializados por
Fostex es el famoso 6301B, un monitor autoamplificado de
tamaño mini, que tras 20 años sigue siendo un monitor de
referencia. Resaltando en él la amplitud de rango de
frecuencias conseguido con un solo cono de menos de 4
pulgadas.
El primer movimiento significativo de Fostex en el merado
del sonido profesional fue en la década de los 80, al
lanzarse al diseño y fabricación de grabadores multipistas
en cinta magnética. A principios de la década de los 80,
presentó tres grabadores de cinta: el A-2, el A-4 y el
famoso A-8, el primer grabador de 8 pistas en una cinta de
sólo ¼ de pulgada de ancho, la cinta clásica que usan los
grabadores de dos pistas convencionales, todavía hoy en uso en algunas estaciones de radio. Aprovechando la
experiencia adquirida, Fostex se lanza a la fabricación de sistemas multipistas en formato cassette, que disponían de
cuatro pistas independientes, los cuales se hicieron muy populares entre aquellos que se iniciaban en el sonido o para
grabaciones "fuera de estudio". Ambos productos, los grabadores de cinta de ¼ de pulgada y los multipistas en
formato cassette, fueron productos muy populares en los homme estudios.
EL SALTO OBLIGADO
El salto a la tecnología digital fue otro de los proyectos que Fostex atacó ya en la década de los años 90, uniendo sus
fuerzas junto con Alesis para la fabricación de un grabador digital de cinta, el RD-8, un grabador en formato Super-
VHS, aprovechando el trabajo ya desarrollado con anterioridad por otros fabricantes en los grabadores de video, los
cuales son capaces de trabajar con señales de frecuencia suficientemente alta como para manejar datos digitales,
además de contar con la experiencia acumulada en estos grabadores, tanto en la parte mecánica, como en la de
servos, desde hace ya bastantes años.
Continuando con su labor de investigación, Fostex se lanza al desarrollo de grabadores basados en disco duro, y a
mediados de los noventa, lanza el grabador mezclador digital portátil DMT-8, que incorporaba como gran novedad el
almacenamiento del audio en un disco duro convencional de ordenador. Uno de los últimos productos en aparecer de la
mano de Fostex, se presentó en la feria AES de Los Ángeles del año 2002, la red comunicaciones NetCIRA, con la que
distribuir hasta 64 canales de audio de alta calidad sobre una red de datos informática convencional, bajo protocolo
Ethernet.
A pesar de toda esta investigación hacia las más modernas tecnologías digitales, la marca japonesa, fiel a sus
comienzos, sigue fabricando altavoces y monitores de calidad, como los que ocupan esta prueba: la gama PM. Una
serie de monitores de estudio de bajo coste, que forman parte de la extensa gama de monitores para estudio.
LOS TRES JUNTOS
La gama de monitores de la serie PM, es un trío de monitores para estudios de grabación, así como para trabajos en
Broadcast. Los tres modelos sujetos a este análisis son: PM-0.5, PM-1 y PM-2, todos ellos autoamplificados. Tanto el
diseño, como el desarrollo de la electrónica, altavoces y la caja acústica vienen de la mano de Fostex.
El recinto acústico es de diseño clásico, con unos acabados sencillos pero de buena factura. Están hechos en madera
aglomerada y plastificada de buen grosor. En la parte trasera de estos monitores se encuentra atornillada una gruesa
plancha metálica a la que se han fijando, por su parte posterior y en el interior de la caja de madera, el transformado,
los filtros de frecuencia y la etapa de potencia. Por la parte vista de esta placa metálica, se encuentra el conector de
entrada de alimentación, así como el de señal, el interruptor de encendido y el control de ganancia. En el modelo
superior el PM-2, este control de ganancia se divide entre las frecuencias agudas y graves. El peso de los monitores
varía desde los 6,5 kilos para el modelo inferior hasta los 14,7 kilos de la grande, pasando por los 11 de la mediana.
Todos los altavoces están blindados magnéticamente, condición imprescindible ya para trabajar en estudio junto a
monitores de ordenador y aunque cada vez es más habitual encontrar monitores de TFT casi inmunes por completo a
este problema, aún es éste un dato a tener en cuenta a la hora de elegir un monitor.
El material utilizado en el desarrollo de los conos de los woofers es de pasta de papel y poliamida, con un recubrimiento
a base de resinas que lo impermeabilizan y atenúa sus frecuencias de resonancia, haciéndoles con ello, más capaces de
generar presiones sonoras elevadas con bajos niveles de distorsión. En cuanto a los altavoces de agudos, son del tipo
de cúpula, fabricada en tela a base de poliuretano, material que está siendo utilizado asiduamente en monitores de

12. estudio por la linealidad de su respuesta en frecuencia y por un sonido muy agradable, ausente en buena medida de
picos de resonancia pronunciados.
Los tweeter de cúpula fabricados con materiales metálicos tales como aluminio o titanio, por poner los dos materiales
más típicos, muestran resonancias considerables, que aún siendo interesantes para ciertos tipos de instrumentos como
las secciones de viento metálico, proporcionan un mayor nivel de distorsión y, por ello, una audición más cansada. Pero
uno de los problemas más considerados por los fabricantes para el uso de este tipo de materiales en los altavoces de
agudos, es la necesidad de dotarlos de una rejilla protectora para resguardarlos de accidentales golpes, la cual,
inevitablemente modifica de manera considerable el rendimiento, la dinámica y la cobertura del altavoz. La tela, por el
contrario, aún no siendo capaz de ofrecer un agudo tan brillante, posee la facultad deformarse y volver a su estado
original tras un golpe fortuito, lo que le da al fabricante la seguridad de no tener problemas tanto en casa del cliente,
como en las cadenas de montaje o en el transporte.
El conjunto de ambos altavoces es capaz de cubrir un margen de frecuencias que van desde 50Hz hasta los 20kHz con
un margen de + - 2 dB en los tres modelos, según los datos del fabricante. Estos datos parecen optimistas y en la
prueba se han detectado diferencias considerables a este respecto, especialmente en el rendimiento a bajas
frecuencias, entre los tres modelos.
Las agrupaciones de altavoces se ha hecho de la siguiente manera: un Tweeter con una cúpula de 0,7 pulgadas y un
woofer de 5 pulgadas para la PM-0.5; un Tweeter de cúpula 1" y un cono de graves de 6,5" para la PM-1; y de nuevo
una cúpula de 1" en el agudo combinado con un woofer 8" para la más grande de la gama, la PM-2.
Y UNO POR UNO
PM-0.5: Este monitor es presentado por Fostex para el uso de campo cercano en pequeños estudios. Con una potencia
de 70 vatios repartidos en partes iguales entre la sección de graves y agudos, proporcionados por una pastilla de
potencia estéreo, que ofrece un nivel de distorsión en el tercer armónico, (el más significativo para esa medición) de
0,01 %, medido a una potencia de 25 vatios sobre 8 Ohmios de carga y en la banda de frecuencias audible de 20 Hz. a
20Khz.
En la prueba auditiva, este monitor ofreció un buen sonido en la zona de medios y agudos y el tweeter se mostró
correcto, con un sonido agradable para el trabajo. Las frecuencias graves están limitadas en primer término por el
woofer, que no es capaz de llegar a reproducir frecuencias graves profundas como un contrabajo o un bombo, tarea
casi imposible debido a su tamaño. Esta limitación ha de ser asumida por el usuario que se decida por este modelo y,
en el caso excepcional de verse forzado a trabajar en frecuencias muy bajas con él, ha de utilizar un cajón de graves,
aunque de otra gama u otra marca, al no estar contemplado éste en la gama PM de Fostex.
El solapamiento de frecuencias en la zona de cruce de los dos altavoces, habitualmente situado en la zona de la voz,
funciona bastante bien al ser el altavoz de graves el que se encarga de casi todo este trabajo, debido, en este caso
también, a su reducido tamaño. De manera que como dicen los curas: lo que Dios te da con una mano (claridad en la
voz), te lo quita con la otra (poca extensión en las frecuencias graves). A pesar de ello, la evaluación de este monitor
ha sido positiva, salvando la limitación de los graves, pretensión por otra parte no exigible en este tipo de monitores de
escucha cercana y precio reducido.
PM-1: Este es un monitor también de campo cercano, aquellos que se colocan habitualmente sobre el puente de
vúmetros de las consolas, ubicación por otra parte bastante inadecuada en la mayoría de los casos, al ofrecer la
superficie de la consola un plano en el que los frentes de ondas rebotan, creando reflexiones tempranas o un camino
alternativo al sonido, igualmente indeseable.
Este monitor ve incrementada su potencia sobre su hermano pequeño hasta los 75 vatios para el altavoz de graves y 45
vatios para el de agudos, disponiendo ya de etapas de potencia integradas independientes, capaces de hacerse cargo
de altavoces de mayor tamaño, 1 pulgada para el de agudos y 6,5 para el de graves, con los que generar una mayor
potencia sonora.
Las medidas y pesos de este monitor respecto de las del 0.5 son desiguales, mientras que las medidas apenas han
aumentado 10 cms. en la altura como mayor diferencia, en el peso la proporción ha aumentado hasta casi el doble, de
6, 5 a 11 kilogramos. En cuanto a la calidad del sonido suministrado por las etapas de potencia, los datos que facilita el
fabricante dan una disminución muy sustancial de la tasa de distorsión, con referencia a la de la PM 05, con un valor de
0,007 % de distorsión en el tercer armónico.
La construcción de la caja es similar en los tres modelos, disponiendo de abundantes refuerzos internos, que le dan una
rigidez al conjunto considerable. Los tubos del bass reflex están cortados y unidos con la intención de poder describir
un ángulo, con al intención de que pueden caber sin problemas dentro de la caja, ya que la longitud de este tubo es
superior a las dimensiones internas de la caja. La salida de ambos tubos, se sitúan en el frontal de la caja, al igual que
en los otros dos modelos.
En la audición se ha detectado un incremento considerable en las frecuencias medias, con un protagonismo elevado de
la voz, lo que crea un sonido que recuerda en cierta manera a las ya descatalogadas NS 10 de Yamaha. Los agudos,
aún teniendo un altavoz de mayor tamaño y más potencia en amplificación, no rinden lo que se esperaba, quedando los
platillos, como ejemplo típico, retrasados en planos respecto a otros instrumentos. Reduciendo la distancia de escucha a
la caja a menos de 2 metros la respuesta mejoró, lo que causó gran sorpresa, ya que en la prueba de la PM 0.5, aún
siendo inferior, se comportó correctamente independientemente de la distancia, aunque en ningún caso fue superior de
tres metros. En el caso de las frecuencias graves, tampoco rindió lo que en un principio se esperaba de este monitor,
las expectativas atribuidas a la mayor potencia, el mayor tamaño del woofer y el mayor peso del conjunto, atribuible en
buena parte al trasformador. (El tamaño del trasformador está directamente relacionado con la potencia final del
conjunto).
En la escucha se apreció un incremento en las frecuencias medias graves, cercanas al sonido del golpe del mazo en el
parche del bombo, pero no así el sonido más profundo del propio bombo, que quedó claramente atenuado, con la
referencia de una grabación en la que deberían tener igual protagonismo. Forzando las frecuencias correspondientes a
este sonido, la situación no sufrió cambios sustanciales, supuestamente por el limitador pasa bajos del filtro divisor.
Viendo el lado positivo de las cosas, este corte de frecuencias puede ser apreciado como un interesante elemento de
seguridad, para evitar que el altavoz pueda sufrir en ecualizaciones muy forzadas.

13. PM-2: Con un destino de monitor de campo medio-lejano para controles de sonido de tamaño medio, este monitor
eleva sus prestaciones hasta los 120 vatios para la sección de agudos e igual cantidad para los graves. Los destinatarios
de estas potencias son un tweeter de iguales características que el de la PM1 y un woofer que aumenta su tamaño
hasta las 8 pulgadas. En este modelo sí hay una extensión mayor de los extremos de la banda de frecuencias, tanto
superior como inferior, pareciéndose más a los datos dados por el fabricante de ancho de banda, teóricamente igual en
los tres modelos. El grave se mostró claramente más profundo y propio de lo que se espera en un monitor equipado
con un woofer de 8 pulgadas. La construcción del recinto de madera sigue las mismas líneas de los anteriores, aunque
en este modelo la trasmisión mecánica de vibraciones procedentes del woofer hacia la caja son más elevadas, aunque
dentro de unos márgenes aceptables. En la zona de medios, el trabajo de solapar un woofer de 8 pulgadas con un
tweeter de 1 pulgada es siempre más conflictivo, lo que hace que el sonido no sea tan nítido como en la PM0.5, pero a
su favor está un mayor equilibrio en toda la banda y un sonido más contundente y redondo, especialmente en la parte
baja de la voz.
CONCLUSIÓN
Una aceptable relación calidad precio sería una conclusión ajustada para esta gama de monitores, habiendo que valorar
la posibilidad de ser necesario el uso de un subwoofer, especialmente en el caso del PM-0.5, en cuyo caso habría que
hacer cuentas incluyendo este añadido.
Los tres modelos de monitores probados aquí, guardan similitudes importantes en cuanto a construcción, materia prima
y diseño. La relación calidad precio también es un parámetro en el que los tres ofrecen una ventajosa consideración,
por ello, aparecen los tres juntos en esta tabla. Quedando la última valoración y definitiva valoración, la del sonido,
reservada a la prueba auditiva de cada persona, entendiendo que junto con los micrófonos, los monitores son los
elementos más subjetivos de toda la cadena de sonido.
TABLA DE VALORACIÓN
• Acabado: 7
• Versatilidad/Funcionalidad: 8
• Calidad/Precio: 8
• Facilidad/Comodidad de uso: 8
• Materiales de construcción: 7
• Media: 7,6

14. JBL LSR6325P y
LSR6328P. Excepcionales y
con nombre propio.
Ramon Sendra
Precio LSR6325P 499,20 euros, LSR6328P
1.599,20 euros
Distribuye: Earpro
JBL Professional goza de un prestigio
reconocido a nivel mundial por sus cajas
acústicas, incluyendo las diseñadas para
aplicaciones de estudio. La serie LSR6300
ofrece un amplio abanico de opciones para la
grabación musical, teledifusión y
postproducción. Un sofisticado diseño y el alto
rendimiento junto con una elección de
materiales excepcional (como el titanio,
neodimio, kevlar o las fibras de carbón)
facilitan ese sonido tan preciso que les
caracteriza. De hecho, muchos de nuestros
lectores han aplaudido el buen hacer de esta
serie, y no estaría de más saber y explicar el
porqué.
Esta nueva serie LSR6300 (que no desplaza a la ya conocida 4400) da respuesta a las demandas más profesionales en
ambientes musicales, de audio profesional y televisión. Cada modelo, desde el más compacto al más complejo, ofrece
una excelente linealidad en su respuesta en frecuencia junto a un buen nivel de presión sonora (SPL). Los diferentes
modelos de la serie no vienen como diferentes soluciones económicas, sino en función del espacio y necesidad del
cliente. Por ello, hemos tenido acceso a dos modelos: el compacto y pequeño monitor LSR6325P (499,20 euros) y el
majestuoso LSR6328P (1.599,20 euros).
LSR: una idea, un concepto
LSR es el acrónimo de Linear Spatial Reference technology. Bajo este nombre, JBL ofrece una solución que asegura
(según ellos, claro) una respuesta en frecuencia totalmente lineal en el punto de escucha (no que la caja ofrezca
respuesta lineal por sí sola). Entienden que además de conseguir un buen trabajo en la elección de los componentes, la
fabricación del recinto, electrónica y amplificación, el uso principal será utilizando como referencia dos unidades en
modo estéreo para un único oyente, situado estratégicamente en la mejor posición. Lástima que el distribuidor en
nuestro país de JBL decidió entregarnos una unidad por modelo en vez de una pareja, lo que nos hizo imposible
verificar esta supuesta mejor respuesta u otros aspectos tan decisorios como la “imagen estereofónica”. Tendremos que
fiarnos de lo que nos dice el fabricante.
Otra de las prestaciones de esta nueva serie es una perfecta coordinación cuando se utiliza un subwoofer. Al hacerlo, se
ofrece un sistema de corrección acústica que permite buscar esas frecuencias tediosas en la reproducción que no deben
afectar a la finalización del producto. Mediante un sonómetro dedicado, un software y unos sencillos pasos, es posible
ecualizar paramétricamente la caja monitor para reducir la presencia de la molesta frecuencia.
Incluso en esos espacios donde el monitor deberá estar colocado muy cerca de la pared (lo que hace que la presencia
del sonido grave sea superior) o cuando utilicemos una configuración superior a la estéreo (léase multicanal), mediante
el concurso de unos “jampers” podremos reducir la mejora de graves y conseguir una respuesta más acorde. Para que
luego digan que no son cajas versátiles.
La pequeña de la familia
Bajo el nombre “científico” LSR6325P encontramos una caja de pequeño formato, con un altavoz de medios de 5,35" de
gran excursión, tweeter de titanio de 1" y amplificación integrada de 150 W. El robusto cuerpo metálico le confiere ese
aspecto “duro y agresivo” incluso olvidando que mide poco menos que una caja de zapatos. Conectada a nuestro
sistema de pruebas, en los estudios de grabación de la Bucbonera en Caldes de Montbui, apreciamos rápidamente las
limitaciones propias de una caja de compacto tamaño. Aunque JBL aspire a otorgarle a esta caja un sentido
“profesional” como monitor de estudio, tenemos que ser conscientes y darle otro significado. No es una caja pensada
para una producción seria y profesional. Primero por la falta de medios y graves que supone un volumen tan pequeño
como el de esta caja (sería necesario un subwoofer, lo que complica aún más la posible solución), segundo por la baja
potencia que presenta (150 W parecen muchos, pero la fidelidad se rompe antes) y complica la mezcla “precisa” y
tercero por la limitada dinámica que ofrece. Falta espacio superior e inferior: necesita un mejor rendimiento en los
agudos para un control preciso, por ejemplo, de reverberaciones o delays; y lo mismo en el espectro inferior para
conseguir dominar el buen hacer de un bajo junto al bombo de una batería y los graves de un coro.
Pero es su más que perfecta construcción, que incluye el conmutador de encendido y apagado en la parte frontal, al
lado del control de volumen, lo que permite utilizarlas, y de manera perfecta, en otro tipo de aplicaciones. Por ejemplo,
como “monitores de escucha” en salas de control (en un teatro, por ejemplo), como segunda referencia “definitiva”
(¿qué pasaría si escucho mi producción con un equipo inferior al que utilizo), etc. Otro de los aspectos que poco

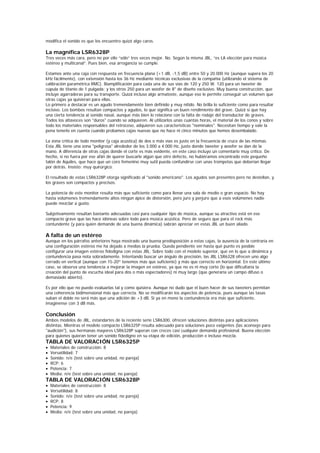

15. modifica el sonido es que los encuentro quizá algo caros.
La magnífica LSR6328P
Tres veces más cara, pero no por ello “sólo” tres veces mejor. No. Según la misma JBL, “es LA elección para música
estéreo y multicanal”. Pues bien, esa arrogancia se cumple.
Estamos ante una caja con respuesta en frecuencia plana (+1 dB, -1,5 dB) entre 50 y 20.000 Hz (aunque supera los 20
kHz fácilmente), con extensión hasta los 36 Hz mediante técnicas exclusivas de la compañía (utilizando el sistema de
calibración paramétrica RMC). Biamplificación para cada una de sus vías de 120 y 250 W. 120 para un tweeter de
cúpula de titanio de 1 pulgada; y los otros 250 para un woofer de 8" de diseño exclusivo. Muy buena construcción, que
incluye agarraderas para su transporte. Quizá incluso algo armatoste, aunque eso le permite conseguir un volumen que
otras cajas ya quisieran para ellas.
Lo primero a destacar es un agudo tremendamente bien definido y muy nítido. No brilla lo suficiente como para resultar
incisivo. Los bombos resultan compactos y agudos, lo que significa un buen rendimiento del grave. Quizá sí que hay
una cierta tendencia al sonido nasal, aunque más bien lo relaciono con la falta de rodaje del transductor de graves.
Todos los altavoces son "duros" cuando se adquieren. Al utilizarlos unas cuantas horas, el material de los conos y sobre
todo los materiales responsables del retroceso, adquieren sus características "nominales". Necesitan tiempo y vale la
pena tenerlo en cuenta cuando probamos cajas nuevas que no hace ni cinco minutos que hemos desembalado.
La zona crítica de todo monitor (y caja acústica) de dos o más vías es justo en la frecuencia de cruce de las mismas.
Esta JBL tiene una zona "peligrosa" alrededor de los 3.000 a 4.000 Hz, justo donde tweeter y woofer se dan de la
mano. A diferencia de otras cajas donde el corte es más evidente, en este caso incluyo un comentario muy crítico. De
hecho, si no fuera por ese afán de querer buscarle algún que otro defecto, no hubiéramos encontrado este pequeño
talón de Aquiles, que hace que un coro femenino muy sutil pueda confundirse con unas trompetas que deberían llegar
por detrás. Insisto: muy quirúrgico.
El resultado de estas LSR6328P otorga significado al "sonido americano". Los agudos son presentes pero no destellan, y
los graves son compactos y precisos.
La potencia de este monitor resulta más que suficiente como para llenar una sala de medio o gran espacio. No hay
hasta volúmenes tremendamente altos ningún ápice de distorsión, pero juro y perjuro que a esos volúmenes nadie
puede mezclar a gusto.
Subjetivamente resultan bastante adecuadas casi para cualquier tipo de música, aunque su atractivo está en ese
compacto grave que las hace idóneas sobre todo para música acústica. Pero de seguro que para el rock más
contundente (y para quien demande de una buena dinámica) sabrán apreciar en estas JBL un buen aliado.
A falta de un estéreo
Aunque en los párrafos anteriores haya mostrado una buena predisposición a estas cajas, la ausencia de la contraria en
una configuración estéreo me ha dejado a medias la prueba. Queda pendiente ver hasta qué punto es posible
configurar una imagen estéreo fidedigna con estas JBL. Sobre todo con el modelo superior, que en lo que a dinámica y
contundencia pasa nota sobradamente. Intentando buscar un ángulo de precisión, las JBL LSR6328 ofrecen uno algo
cerrado en vertical (aunque con 15-20º tenemos más que suficiente) y más que correcto en horizontal. En este último
caso, se observa una tendencia a mejorar la imagen en estéreo, ya que no es ni muy corto (lo que dificultaría la
creación del punto de escucha ideal para dos o más espectadores) ni muy largo (que generaría un campo difuso o
demasiado abierto).
Es por ello que no puedo evaluarlas tal y como quisiera. Aunque no dudo que el buen hacer de sus tweeters permitan
una coherencia bidimensional más que correcta. No se modificarán los aspectos de potencia, pues aunque las tasas
suban el doble no será más que una adición de +3 dB. Si ya en mono la contundencia era más que suficiente,
imagínense con 3 dB más.
Conclusión
Ambos modelos de JBL, estandartes de la reciente serie LSR6300, ofrecen soluciones distintas para aplicaciones
distintas. Mientras el modelo compacto LSR6325P resulta adecuado para soluciones poco exigentes (las aconsejo para
"audición"), sus hermanas mayores LSR6328P superan con creces casi cualquier demanda profesional. Buena elección
para quienes quieran tener un sonido fidedigno en su etapa de edición, producción e incluso mezcla.
TABLA DE VALORACIÓN LSR6325P
• Materiales de construcción: 8
• Versatilidad: 7
• Sonido: n/e (test sobre una unidad, no pareja)
• RCP: 6
• Potencia: 7
• Media: n/e (test sobre una unidad, no pareja)
TABLA DE VALORACIÓN LSR6328P
• Materiales de construcción: 8
• Versatilidad: 8
• Sonido: n/e (test sobre una unidad, no pareja)
• RCP: 8
• Potencia: 9
• Media: n/e (test sobre una unidad, no pareja)

16. También monitores de estudio en
D.A.S.
Juan Carlos Urrialde
Los monitores de estudio Monitor 6 y monitor 8,
representan el nexo de unión de DAS con sus orígenes,
hace más de treinta años, cuando el estudio y el hifi
marcaban los primeros movimientos de la empresa
Monitor-6 (pvp. por unidad es 283 euros + IVA)
Monitor-8 (pvp por unidad 330 euros + IVA)
Distribuye: DAS AUDIO
www.dasaudio.com
Historia de DAS
Das es una empresa nacional de fabricación de productos de
electroacústica, tales como altavoces y cajas acústicas. Situada
en Valencia, una región con una tradición musical muy grande,
quizá la más importante de España, raro es en ella el pueblo
que no posee una banda municipal, privada o ambas a la vez.
Esta profusión de músicos ha propiciado que, con motivo de
una pasada edición de la feria Intermusic, se consiguiera un
record Guinnes a la mayor reunión y concierto de instrumentos
de viento. Por ello, no parece extraño que la más importante
fábrica de material de sonido española también se encuentre en
esta misma ciudad.
La andadura de esta marca comienza a principios de los años
70 de la mano de su fundador y actual director Juan Alberola.
DAS, acrónimo de "Dinamic And Sound", comenzó con la fabricación de motores de compresión, altavoces de cono y
divisores de frecuencia en la propia casa de su fundador. Nueve años más tarde la empresa se consolida en España y
empieza a mirar al exterior, acudiendo por primera vez al Certamen Internacional de Sonido "Musikmesse" en Frankfurt.
En la década de los 80 la empresa se desplaza a su ubicación actual en un polígono industrial y empieza a experimentar
con procesos de fabricación nuevos, al tiempo que el mercado del espectáculo crece con la llegada de las estrellas
internacionales de la música y los conciertos se asientan como espectáculos de masas. Sus ventas aumentan y se
perfeccionan los procesos de fabricación, apareciendo las primeras cajas acústicas en plásticos técnicos de alta
densidad, lo que dota a la empresa de una ventaja competitiva importante.
Actualmente, las ventas de sus productos se dividen en partes iguales entre el mercado nacional y el exterior, con el
reciente sistema de Line Array, llamado Aero, como punta de lanza de la marca, que está consiguiendo unos excelentes
resultados tanto dentro como fuera de nuestras fronteras.
RECINTO ACÚSTICO
El desarrollo del recinto de madera presenta singularidades importantes respecto a otros modelos de igual propuesta, el
más importante a primera vista es el recinto acústico, desarrollado en madera aglomerada de alta densidad del tipo DM
de 15 milímetros de espesor y los laterales acabados en dos piezas de madera listonada de Iroko de 24 milímetros de
grosor, una madera tropical ésta de gran vistosidad y que, por su rigidez, aporta unas condiciones adecuadas para el
trabajo acústico.
La manera técnica de desarrollar este recinto difiere de lo habitual precisamente en que las piezas de cierre de la caja
(las piezas de madera de Iroko) están en los laterales en vez de en el frontal y trasero. La parte frontal, trasera,
superior e inferior son una única pieza de madera cortada a medida. Este sistema le confiere una mayor rigidez al
frontal y, por tanto, un mejor punto de apoyo al woofer. Este sistema obliga a una mayor complejidad en el proceso de
fresado del frontal, por lo que no es habitual en el resto de fabricantes. Paradójicamente y a pesar de este diseño
peculiar, la frecuencia de resonancia de la caja es alta y se encuentra cercada a la banda de la voz, posiblemente por el
insuficiente grosor de la madera utilizada y la falta de refuerzos interiores, especialmente necesarios en el modelo
monitor 8, en el que hay un nivel alto de trasmisión mecánica a la caja, especialmente para las frecuencias graves.
El diseño de este recinto acústico es del tipo bass reflex, con la boca de salida en la parte posterior, lo que evita que las
turbulencias causadas por el aire que expulsa el tubo del bass reflex afecten a los frentes de ondas generados por el
woofer. Esta disposición trasera obliga a tener la precaución de no pegar excesivamente la caja contra una pared u otro
objeto que pueda obstruir la libre circulación de aire. En la parte inferior de la caja se encuentran dos tuercas
empotradas en la madera para la fijación de ésta a soportes para fijación en pared o techo.
La primera impresión visual que se tiene de ellos es de una gran singularidad y sobriedad en su diseño externo. Tanto
la pequeña bocina, como el embellecedor del woofer, ambos en fundición metálica y color negro, le dan un aspecto
prometedor. La fabricación peculiar de la caja también aporta un toque de singularidad muy agradable entre tanta
igualdad en el diseño del resto de fabricantes.
FILTRADO DE FRECUENCIAS
A este monitor, al ser pasivo, es necesario atacarle con señal amplificada desde un amplificador externo, lo que provee

17. la posibilidad de poder elegir la etapa de potencia más adecuada para él. Etapas de potencia hay muchas, pero como
consejo rápido se pueden decir dos cosas: nunca es demasiada potencia y las buenas etapas de potencia analógicas
pesan, y cuanto más pesan mejor, ya que eso significa que tienen un transformador grande y buena cantidad de
transistores finales y, por tanto, mucho radiador metálico, que también pesa. La calidad de la etapa de potencia es
fundamental para el buen sonido final de éste y de cualquier monitor, el usar etapas de potencia pequeñas para
monitores pequeños es un error que sólo es justificable por limitaciones económicas.
Para la prueba de estos bafles, se ha utilizado una etapa de potencia de gran calidad y suficiente potencia, la "4
Briston", de 300 vatios por canal a 8 ohmios, una etapa de esas tan espartanas, que no tienen ni mando de volumen.
Para asegurar que no hubiera ninguna pérdida de sonido entre la etapa y los monitores, se han usado unos cables de
grosor generoso. Volviendo a los filtros, estos son muy sencillos, más propios de una caja de PA que de un monitor de
estudio, compuestos por dos bobinas, dos condensadores y una resistencia atenuadora. La placa de circuito que
soporta estos componentes hace también de soporte, por el lado contrario, de los conectores externos de entrada, de
buena factura estos y con aislamientos para evitar, en la medida de lo posible, cortocircuitos accidentales.
ALTAVOCES
Los altavoces montados en ambos monitores son de la marca Vifa y SEAS, para woofer y tweeter respectivamente,
todos ellos de muy alta calidad; en esto DAS, que no ha usado material propio, ha ido sobre seguro, usando material
del mismo tipo de los que se pueden encontrar en otros monitores de gama alta.
El altavoz de agudos es de tipo tweeter con cúpula de aluminio de 0,75 pulgadas para el "Monitor 6" y de 1 pulgada
para el "Monitor 8", en ambos altavoces hay delante de la cúpula una rejilla metálica para protegerle de accidentales
golpes, desastrosos en este tipo de materiales. La bobina de este motor está bañada en ferrofluido, un material que, sin
afectar al normal movimiento de la bobina, le permite evacuar el calor de ésta hacia el exterior con mucha mayor
facilidad, lo que evita deformaciones en la bobina y, por tanto, distorsiones. En el caso de los woofer, los conos están
fabricados en polipropileno, material plástico que proporciona un grave con bastante cuerpo, aunque exige más energía
que los altavoces con cono de cartón, que distorsionan antes ante potencias elevadas. Las medidas en ambos
monitores para los altavoces son de 6,6 y 8 pulgadas respectivamente para el monitor 6 y el 8. La refrigeración de
estos woofers se hace a través de un agujero hecho en la parte central de la pieza polar central del imán en la parte
trasera del motor, siendo suficiente aún con señales muy distorsionadas y sobrepotencias.
Los TWT se han equipado con un guía ondas de tipo Linear Quadratic Spherical (LQS™) que promueven la coherencia
de fase entre éste y el woofer. Los beneficios de esta pequeña bocina, se pudieron comprobar desde el primer
momento de la prueba. Este accesorio, fabricado en acero y con forma de pequeña bocina, distribuye y difunde el
sonido del twt, tanto en el plano horizontal, como en el vertical, donde contribuye al buen solapamiento en fase entre
los dos altavoces. Ninguno de todos estos altavoces está dotado de un sistema de aislamiento magnético, lo que
significa un handicap significativo para su entrada en los estudios compartiendo espacio con monitores de ordenador,
muy sensible a los campos magnéticos.
CON LOS OIDOS ABIERTOS
La audición comienza con el monitor pequeño, el "6", en él la primera sensación sonora es bastante agradable, a causa
de la buena coherencia en las frecuencias medias que se solapan de manera muy natural entre los dos altavoces,
trasmitiendo la sensación de existir un sólo punto radiante virtual situado entre ambos altavoces. La voz, quizá la parte
más delicada para la reproducción sonora, en buena parte por la gran sensibilidad del oído humano en este margen de
frecuencias, nace de manera muy natural y proporciona una escucha bastante relajada. La cobertura en horizontal,
tanto de las frecuencias medias como de las agudas, es excepcionalmente buena, gracias en buena medida al diseño
del difusor del twt., que hace también las veces de acoplador acústico entre ambos altavoces en aquellas frecuencias
compartidas entre uno y otro. Las frecuencias agudas son reproducidas con limpieza y precisión por el twt de aluminio,
muy por encima de los 20Khz, hasta los 40khz según los datos del fabricante, pero aporta además un pequeña
coloración al sonido propia de este material, que sin embargo, da a los instrumentos de viento metálico una gran
presencia. Nada que objetar en la zona de medios y en cuanto a los graves, se comportan con firmeza hasta donde un
altavoz de 6,5 pulgadas es capaz de dar. En la prueba y con sonidos de nivel medio se ha comportado bastante bien,
pero a niveles de presión elevados el comportamiento de la caja cambia notoriamente y aparecen las resonancias
propias de los altavoces, que no han sido controladas en el filtro. La distorsión aumenta y aquellos factores tan
agradables como inteligibilidad de la voz o graves contundentes disminuyen rápidamente con el aumento de la potencia
volviéndose una caja de escucha difícil.
La monitor 8 se mostró más difícil de escuchar, teniendo un margen estrecho de potencia en la que su comportamiento
se semejaba al de hermana pequeña. A baja potencia, el rendimiento del woofer y del twt, es desigual, produciendo
que el solapamiento entre ambos sea difícil, punto especialmente peliagudo en este modelo en el que la voz, se reparte
entre los dos altavoces de una forma más equilibrada que en el monitor 6. El problema se resolvió con un aumento
considerable de potencia, que incluso pareció adecuado para una escucha en una posición de campo medio, justo por
detrás de la mesa de mezclas, a poca distancia de ésta. En esta nueva situación los dos altavoces se equilibraron y
empezaron a trabajar al unísono, ofreciendo ese sonido coherente, aunque más desigual que su hermana pequeña en
la zona de medios agudos. El trabajo con un altavoz de 8 pulgadas se hizo notar rápidamente, aportando un sonido
más completo y con mayor cuerpo, especialmente claro en las frecuencias graves, las cuales extendían mucho más.
Para las pruebas de mayor presión sonora, los problemas de distorsión causados por las resonancias no controladas de
los altavoces aparecieron también en este modelo, pero con mayor protagonismo, siendo imposible escuchar el sonido
sin una desagradable sensación y cansancio auditivo. Estos problemas se podrían salvar en ambos modelos con un
procesador de sonido antes de la etapa de potencia, al igual que se usa en equipos de PA, o que viene incluido en la
mayoría de los monitores autoamplificados. Sería interesante el resultado de la adaptación de un procesador y etapa de
potencia digital en estos monitores, campos en los que DAS lleva trabajando algún tiempo ya, para su gama de PA.

18. LISTA DE PRECIOS Y MANUAL DE USUARIO
Estos dos modelos de cajas acústicas son los únicos que se encuentran en el catálogo de DAS en cuanto a monitores de
estudio, sin variación en gama, ni renovación de modelos desde su nacimiento hace ya varios años. Los sectores a los
que va dirigido son el estudio de grabación o cualquier otro entorno similar y su precio está fijado por el fabricante en
283 euros + IVA para el modelo monitor 6 y 330 euros + IVA para el 8.
Por otra parte, hay que señalar la calidad de la información aportada por el fabricante en el manual con estos
monitores, pero aún es mejor la que se puede encontrar en su página web, un ejemplo de cómo debe ser una pagina
web de un fabricante, especialmente potente en la sección de biblioteca, muy recomendable.
UN ENTORNO ADECUADO
El lugar para la prueba de estos monitores ha sido el estudio de grabación de Carlos Arsuaga, en él las condiciones
acústicas están especialmente cuidadas, al tratarse de un estudio con un profundo diseño acústico desde el origen de
su construcción, de la mano del diseñador Mariano Talamante de la empresa SPA. Valores como la reverberación
equilibrio de frecuencias o de difusión están controlados, sin olvidar un ambiente relajante y acogedor. En él
escuchamos, desmontamos y probamos tanto estos monitores como los Fostex serie PM con gran comodidad las dos
personas implicadas en la prueba: Jorge Acle, reconocido técnico de sonido y con profundos conocimientos técnicos, y
yo mismo.
Los tres modelos de monitores probados aquí, guardan similitudes importantes en cuanto a construcción, materia prima
y diseño. La relación calidad precio también es un parámetro en el que los tres ofrecen una ventajosa consideración,
por ello, aparecen los tres juntos en esta tabla. Quedando el sonido, como la última y definitiva valoración, reservada a
la prueba auditiva de cada persona, entendiendo que junto con los micrófonos, los monitores son los elementos más
subjetivos de toda la cadena de sonido.
TABLA DE VALORACIÓN de los monitores M-6 y M-8
• Acabado: 8
• Versatilidad/Funcionalidad: 6
• Calidad/Precio: 6
• Facilidad/Comodidad de uso: 7
• Materiales de construcción: 9
• Media: 7,2

19. Studiophile BX5 de M AUDIO
Monitores de estudio biamplificados de 75 w
Cuidada estética, acabados y control en una opción económica
asequible: 399 E + IVA
Introducción
La intención de esta presentación de monitores es la de mostrar diferentes
opciones de compra. Diferentes calidades, diferentes marcas, diferentes
precios y posiblemente diferentes usuarios y destinos. En muchas ocasiones
la economía manda, y el destino final del producto que adquirimos definirá la
cordura del presupuesto a gastar.
Esto quiere decir que probablemente sea distinto un usuario que busca
monitores en escalas de precio 3.000 euros de otro que piensa en un gasto
de 400 euros. Igualmente válidas resultan las mayores exigencias del estudio
profesional que las necesidades de aquel individuo que requiere mezclar con
la mayor fidelidad posible sin gastar cantidades “alarmantes” de dinero.
También encontramos el caso de aquellos músicos, cada vez en mayor
número, que con el tiempo han ido gestando un home estudio. Es sorprendente la variedad de formatos (de home
estudio) que nacen y se mantienen. Dentro de esta parcela, es probable que puedan encontrarse todas las gamas de
monitores de referencia, incluyendo desde las más modestas a las más exquisitas. Esta variedad en uso explica la
intención de este recorrido, que más que comparar, expone algunas de las referencias líderes en monitores, abarcando
escalones bien diferenciados.
- Monitores biamplificados de campo cercano de 75 W
- Woofers con conos de polipropileno relleno de mineral de 5 1/4”, equipados con bobinas móviles resistentes a las
altas temperaturas y amortiguación de goma
- Tweeters de seda natural de 1” con ferrofluido y tecnología especial de amortiguación interna
- Los puertos para sub-frecuencias proporcionan una extraordinaria respuesta en frecuencias bajas
- Blindaje magnético para su uso en sistemas de producción basada en ordenador.
- Precio 399 euros + IVA
Especificaciones
Tipo: Monitores de estudio de dos vías de campo cercano
Woofer: cono de polipropileno relleno de mineral de 5 1/4” equipado con bobina móvil resistente a las altas
temperaturas y amortiguación de goma
Tweeter: cúpula de seda natural de 1” con ferrofluido y tecnología especial de amortiguación interna.
Potencia de amplificación de graves: 38W (potencia dinámica EIA RS-490)
Potencia de amplificación de agudos: 38W (potencia dinámica EIA RS-490)
Crossovers: Linkwitz Riley de 4º orden
Frecuencia de crossover: 3 kHz
Atenuación de frecuencias bajas: filtro de 6º orden
Control de enfatización de medios control de difracción 0/-2/-4dB
Control de frecuencias altas: -2/0/+2dB
Frecuencias del filtro corta-bajos: 56/80/100 Hz
Conectores de entrada: XLR balanceado, jack TRS balanceado/no balanceado
Protección: interferencias RF, limitación de corriente de salida, sobrecalentamiento, transitorios de encendido/apagado,
filtro subsónico, fusible externo
>100 dB (típico, ponderado A)
Respuesta en frecuencia: 56 Hz - 20 kHz
Indicador de alimentación: indicador de encendido/apagado en el panel frontal
Requisitos de alimentación: 115V/~60Hz o 230V/~50Hz (seleccionable); recibe alimentación a través de un cable de
tres conductores extraíble
Recinto: laminado de vinilo MDF con puerto de sub-frecuencias
Dimensiones/peso: 16,6 cm (alto) x 16,6 cm (ancho) x 20 cm (profundo); 5 kg/unidad
Space Control
Permite la adaptación a cambios de ubicación o de entorno de trabajo.
Solución para sistemas de sonido surround
Monitorización surround. Agregando al sistema el subwoofer activo SP-8S se obtiene un aumento en graves, obteniendo
un sistema completo de inferior coste con respecto a otras opciones en pares de monitores estéreo.

20. Conclusiones y tabla de valoración
Redundando en nuestros argumentos iniciales, debemos decir que no parece justo comparar niveles de precios
radicalmente diferentes y por tanto, podemos afirmar que en la escala de precios que esta pareja de monitores,
encontramos con sorpresa todo lujo de detalles de control del monitor de precio tan ajustado. Monitores estéticos,
manejables, “coquetos”, con ajustes (Acoustic Space 0 – 2 –4 - Hi Freq –2 0 +2, Mid Bost in/out, Low Cutoff 56 80 100
Hz, volumen, entradas XLR y TRS); todo ello por 399 euros + IVA.
Pese al aparente absurdo de la frase que sigue, hemos de decir que si sonaran como unos monitores de 3000 euros
arruinarían definitivamente a más de una organización. Así pues, dentro de su precio y ubicándolo en su escala
correspondiente, lo recomendamos como una opción de prueba en la tienda o distribuidor habitual. Que vuestros oídos
y bolsillo decidan.
Estética: 8
Acabado: 8
Calidad Precio: 8
Potencia: 6
Sonido: 6
Linealidad: 6
Precio 399 euros + IVA

21. Monitor de referencia MACKIE HR624
El Mackie HR624 es un monitor de referencia de dos vías, activo, de seis
pulgadas y con certificación THX que ofrece la misma precisión legendaria que
el HR824 de Mackie en un paquete más compacto, más ligero y de precio más
bajo.
El Mackie HR624 es la elección perfecta para los estudios de grabación más
pequeños, o los estudios de proyectos o estudios caseros que buscan un
monitor con la mejor relación entre sus características y el precio. A través de
la tecnología acústica compartida, el HR624 ofrece la misma claridad y
capacidad de respuesta que el HR824, sólo que en un tamaño menor. Su
woofer de seis pulgadas ofrece una capacidad de respuesta en el rango medio
de frecuencia suave y destacada con la misma claridad en el rango alto y
potencia en el rango bajo que el HR824. Con una dispersión tremendamente
homogénea para obtener un punto dulce más amplio y controles que se
pueden ajustar a voluntad para obtener diferentes espacios acústicos, el HR624
es una excelente elección para refuerzo de sonido de campo cercano de alta
precisión.
Aplicaciones
· Estudios profesionales de grabación
· Estudios en casa y estudios de proyectos
· Estudios de cine (THX) y de post-producción
· Instalaciones de cine en casa
Características y ventajas
1. Respuesta plana: 52Hz to 20kHz, + 1.5 dB
Ventaja: Sonido fiel a la grabación
Ventaja: cualquier par de altavoces puede ir emparejado
2. Tecnología activa: 2 Amplificadores; HF 40W; LF 100W
Ventaja: Pendiente divisoria precisa, fase correcta y bajo nivel de distorsión
Ventaja: Mínimo riesgo de daño en los altavoces debido al overdriving (ante un exceso de las máximas frecuencias de
sincronización indicadas)
3. Tecnología Servo Loop Woofer Control electrónico y dampening
Ventaja: La salida de los altavoces es tan fiel como puede ser a la señal de entrada
4. Controles de respuesta de frecuencia: interruptor 80Hz low-cut; 3-posiciones de interruptor (-2dB, Normal and +2dB)
Ventaja: Excelente respuesta en una variedad de entornos acústicos
5.Punto dulce ancho
Guía de onda creada a medida y de una sola pieza
Ventaja: El usuario escucha lo mismo en un rango de moción más amplio
6. Interruptor de espacio acústico con tres posiciones
Compensación en la respuesta de bajo que permite colocarlo a medio espacio (-2dB) y un cuarto de espacio (-4dB)
Ventaja: Un rendimiento con la menor atenuación posible independientemente de su localización en la habitación
Nuestra valoración
Unos monitores que ofrecen mucho por su razonable precio. Existen diferentes valoraciones según el tipo de usuario,
pero en resumen y considerando todas ellas , afirmamos que este monitor ofrece calidad, potencia, facilidad de control
para eliminar las posibles coloraciones no deseadas por situación, potencia más que suficiente, fidelidad y por tanto
seguridad en nuestra mezcla, estética (aunque para muchos sea un criterio poco importante ¿ por qué negarnos a
reunir todo lo que necesitamos en un monitor estético?). Todo ello a un precio posible y razonablemente alcanzable
para aquellos que buscan un monitor profesional. Producto recomendado.
Estética: 8
Calidad/precio: 8
Acabado: 9
Potencia: 8
Fidelidad de mezcla: 8

22. Sistema de monitorización Genelec 1031A
El GENELEC 1031A bi-amplificado es un altavoz de monitorización
activo de dos vías , baja coloración y gran ancho de banda en una caja
acústica de reducido tamaño. El 1031A es perfecto para aplicaciones en
las que el espacio es una prioridad, tales como monitorización Near
Field , furgonetas móviles, monitorización Near Field, retransmisión y
monitorización de control de televisión. Diseñado como altavoz activo,
el 1031A contiene drivers, amplificadores de potencia, filtros activos
para crossover y circuitería de protección. La tecnología Directivity
Control Waveguide™ (DCW™) empleada ofrece excelente balanceado
de frecuencias incluso en entornos acústicos complicados.
Drivers
Las frecuencias graves se reproducen a través de un bass driver de 210
mm (8”) cargado en una carcasa de 15 litros con rejilla . El punto -3 dB
está a 47 Hz y la respuesta de frecuencia se extiende hasta los 43 Hz (-
6 dB).
El driver de alta frecuencia es una cúpula métálica de 19 mm (3/4”). La
revolucionaría tecnología DCW Technology desarrollada por Genelec
consigue un control uniforme de la dispersión, además de fase perfecta
y uniformidad de delay en la frecuencia crossover. Ambos drivers tienen
protección magnética.
Crossover
La red activa de crossover consta de dos filtros bandpass (tipo de filtro que elimina una banda de frecuencias)
paralelos. Desde el punto de vista acústico, los filtros se complementan y las curvas son de 24 dB/octava. La frecuencia
de crossover es 2.2 kHz. Los controles activos de crossover (‘treble tilt’, ‘bass tilt’ y ‘bass roll-off’) permiten a este
altavoz integrarse a la perfección en cualquier entorno independientemente del recinto de que se trate.
Amplificadores
La unidad de amplificador va montada en la parte trasera de la carcasa del altavoz sobre aislantes de vibración que se
desmontan con facilidad, para asegurar un funcionamiento libre de sacudidas y una eficacia a largo plazo. Los
amplificadores bass y treble producen respectivamente 120 watios de potencia a corto plazo. El pico del nivel de
presión sonora de la salida de señal del 1031A excede los 120 dB a 1 m. La unidad incorpora circuitería especial para la
sobrecarga del driver y protección contra la sobrecarga térmica del amplificador. La sensibilidad variable de la entrada
permite ajustar de forma precisa el nivel a la sección de salida de la consola.
Ajustando los controles de tono
Es posible que la respuesta del sistema también deba ajustarse para adecuarse al entorno acústico. Este ajuste se hace
regulando lso tres grupos de interruptores de control del tono, ‘treble tilt’, ‘bass tilt’ y ‘bass roll-off ’ que están situados
en el panel trasero del amplificador. Los ajustes de fábrica para estos controles son ‘All Off ’(todo apagado) para lograr
una respuesta plana anecoica. Ver la Tabla 1 para consultar los ajustes de control de tono sugeridos. La figura 5
muestra el efecto de los controles ante una respuesta de sala anecóica. Siempre se deben comenzar los ajustes
colocando todos los interruptores en la posición de ‘OFF’. Después se debe colocar sólo un interruptor en la posición
’ON’ para seleccionar la curva de respuesta requerida. Si se coloca más de un interruptor en la posición ‘ON’ (dentro de
un mismo grupo de interruptores) el valor de atenuación no dará un resultado preciso.
Indicadores de sobrecarga
El altavoz lleva dos LEDs de estado que van marcados como OVL y ON. Cuando se enciende el LED verde-ON, eso
indica que el altavoz está listo para usarse. El LED OVL-indica que el amplificador está sobrecargado o el circuito de
protección del driver está activado. En ambos casos se debe reducir el nivel de señal hasta que el LED para de
parpadear. Si el LED OVL sigue encendido, eso indica que está activada la protección térmica del amplificador. Se debe
dejar que el amplificador se enfríe y comprobar que la ventilación de la parte trasera del altavoz no esté bloqueada.
Debe haber un espacio de más de 4" (10cm) entre la parte trasera del altavoz y toda superficie sólida.
ESPECIFICACIONES DEL SISTEMA
Corte de frecuencia baja, -3 dB: < 47 Hz
Corte de frecuencia alta, -3 dB: > 22
Respuesta de la frecuencia de campo abierto (free field) del sistema: 48 Hz - 22 kHz (± 2 dB)
Máxima salida acústica de onda de seno de corto plazo sobre eje en medio espacio, con un promedio de 100 Hz a 3
kHz:
@ 1m > 110 dB SPL
@ 0.5m > 116 dB SPL
Máximo de salida acústica de RMS de largo plazo en idénticas condiciones, con ruido IEC medido (limitado por el
circuito de protección de la unidad driver):
@ 1m > 101 dB SPL
@ 0.5m > 107 dB SPL
Máximo pico de salida acústica por cada par sobre el máximo de la consola, a una distancia de 1m desde el ingeniero:

23. > 120 dBNivel de ruido autogenerado al aire libre en 1 m sobre el eje: < 10 dB (A-weighted)
Distorsión armónica a 90 dB SPL en 1m sobre el eje:
Freq: 50...100 Hz < 3%
> 100 Hz < 0.5%
Drivers: graves, cono (8”) de 210 mm
agudos, cúpula metálica (3/4”) de 19 mm
Ambos conductores están magnéticamente protegidos.
Peso: 12,7 kg (28 lb)
Dimensiones:
altura: 393 mm (15 1/2")
anchura: 250 mm ( 9 7/8")
profundidad: 290 mm (11 7/16")
SECCIÓN DE CROSSOVER
conexión de entrada XLR hembra:
pin 1 tierra
pin 2 +
pin 3 -
impedancia de entrada: 10 kOhm balanceados
nivel de entrada para salida de 100 dB SPL en 1 m: variable entre +6 y –6 dBu
nivel de entrada para máxima salida de onda de seno de corto plazo de 110 dB SPL en 1 m.: variable entre +16 a +4
dBu
Subsónico bajo 45 Hz: 18 dB/octava
Filtro ultrasónico sobre 25 kHz: 12 dB/octava
Frecuencia de paso, agudos/graves: 2.2 kHz
Pendientes acústicas de paso: 24 dB/octava
Recorrido de la palanca de agudos en pasos de 2 dB: de +2 a –4 dB y MUTE
Recorrido de la rueda de graves en pasos de 2 dB: de 0 a –8 dB en 40 Hz
Recorrido de la palanca de graves en pasos de 2 dB: de 0 a -6 dB @ 80 Hz y MUTE
La posición ‘CAL’ se consigue con todos los controles de tono en ‘off’ y los controles de sensibilidad de entrada al
máximo, en el sentido de las agujas del reloj.
AMPLIFICADOR
Potencia de salida de corto plazo del amplificador de graves con una carga de 8 Ohm: 120 W
Potencia de salida de corto plazo del amplificador de agudos con una carga de 8 Ohm: 120 W
La salida de largo plazo está limitada por la circuitería de protección de la unidad principal
Distorsión del sistema de amplificación en la salida nominal:
THD < 0.05%
SMPTE-IM < 0.05%
CCIF-IM < 0.05%
DIM 100 < 0.05%
Señal para la proporción de ruido, referido a la salida completa:
Graves > 100 dB
Agudos > 100 dB
Voltaje de red: 230, 100/200 o 115/230V de acuerdo con la zona
Rango operativo del voltaje: ±10%
Potencia de consumo: Idle 30 VA
Salida completa 160 VA
Nuestra valoración
De todos es conocida la garantía de Genelec. Productos de calidad al servicio de los profesionales más exigentes. Una
vez realizadas nuestras pruebas, escuchando detenidamente lo que estos monitores ofrecen, concluimos en que se
trata de una de las mejores parejas de monitores testadas en nuestro laboratorio. Reunen así mismo todas las
variables, calidad, potencia, fidelidad de escucha, ajustes de posibles coloraciones por situación etc... hablamos sin
duda de unos monitores profesionales, por los cuales se puede asegurar una buena inversión y la que hemos de añadir
la consideración de un precio considerablemente díficil de alcanzar por aquellos estudios profesionales más modestos,
home y en definitiva aquellos que no cuentan con un presupuesto desahogado.
Estética: 8
Sonido: 9
Calidad precio: 7
Fidelidad de escuha: 9
Ajustes ante coloración: 9
