Este documento describe diferentes tipos de motores hidráulicos, incluyendo motores de engranajes, motores de paletas, motores de pistones radiales y motores oscilantes. Explica sus principios de funcionamiento, rangos típicos de velocidad y presión, y aplicaciones comunes.

1. Motor hidráulico
Ecuaciones
Tipos de motores:
Motor de engranaje
Motor de paletas
Motor de pistón axial
Motores de pistón radial
Motor tipo oscilante con eje inclinado

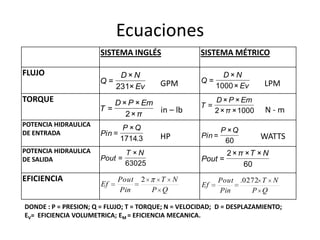

2. Ecuaciones
SISTEMA INGLÉS SISTEMA MÉTRICO
FLUJO D×N D×N
Q= GPM Q= LPM
231× Ev 1000 × Ev
TORQUE D × P × Em D × P × Em
T= T=
2×π
in – lb 2 × π × 1000 N-m
POTENCIA HIDRAULICA P ×Q
DE ENTRADA Pin = P ×Q
1714.3 HP Pin =
60
WATTS
POTENCIA HIDRAULICA T ×N 2 × π ×T × N
DE SALIDA Pout = Pout =
63025 60
EFICIENCIA Pout 2 T N Pout .0272 T N
Ef Ef
Pin P Q Pin P Q
DONDE : P = PRESION; Q = FLUJO; T = TORQUE; N = VELOCIDAD; D = DESPLAZAMIENTO;
EV= EFICIENCIA VOLUMETRICA; EM = EFICIENCIA MECANICA.

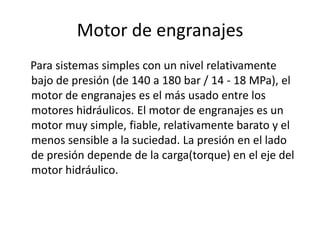

3. Motor de engranajes
Para sistemas simples con un nivel relativamente
bajo de presión (de 140 a 180 bar / 14 - 18 MPa), el
motor de engranajes es el más usado entre los
motores hidráulicos. El motor de engranajes es un
motor muy simple, fiable, relativamente barato y el
menos sensible a la suciedad. La presión en el lado
de presión depende de la carga(torque) en el eje del
motor hidráulico.

4. •REVOLUCIONES: 500 – 3500 RPM
•PRESION: < 100 BAR
•ALTA PRESION: 175 – 210 BAR
•ALTAS REVOLUCIONES Y PRESIONES: RUIDO
•BAJAS REVOLUCIONES: GIROS A SALTOS

5. Motor hidráulico de paletas
El principio de funcionamiento de este motor
se basa en el aprovechamiento de la presión
del fluido sobre un anillo que tiene paletas, al
accionar estas paletas provoca un movimiento
de rotación con una trayectoria elíptica que
después se transmite a un rotor .

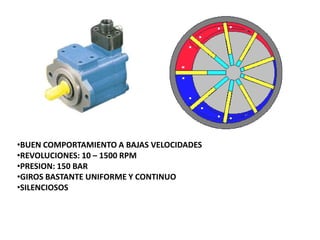

6. •BUEN COMPORTAMIENTO A BAJAS VELOCIDADES
•REVOLUCIONES: 10 – 1500 RPM
•PRESION: 150 BAR
•GIROS BASTANTE UNIFORME Y CONTINUO
•SILENCIOSOS

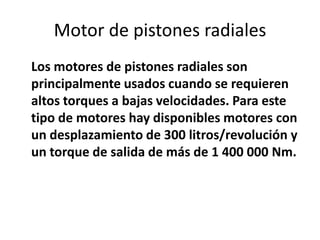

7. Motor de pistones radiales
Los motores de pistones radiales son
principalmente usados cuando se requieren
altos torques a bajas velocidades. Para este
tipo de motores hay disponibles motores con
un desplazamiento de 300 litros/revolución y
un torque de salida de más de 1 400 000 Nm.

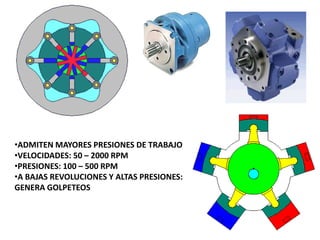

8. •ADMITEN MAYORES PRESIONES DE TRABAJO
•VELOCIDADES: 50 – 2000 RPM
•PRESIONES: 100 – 500 RPM
•A BAJAS REVOLUCIONES Y ALTAS PRESIONES:
GENERA GOLPETEOS

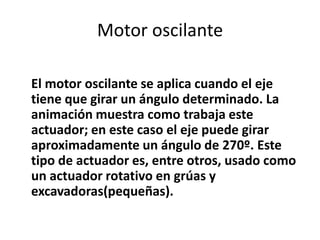

9. Motor oscilante
El motor oscilante se aplica cuando el eje
tiene que girar un ángulo determinado. La
animación muestra como trabaja este
actuador; en este caso el eje puede girar
aproximadamente un ángulo de 270º. Este
tipo de actuador es, entre otros, usado como
un actuador rotativo en grúas y
excavadoras(pequeñas).

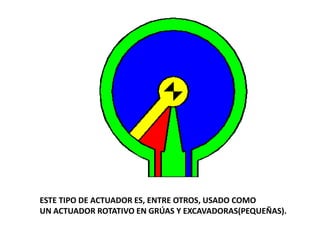

10. ESTE TIPO DE ACTUADOR ES, ENTRE OTROS, USADO COMO
UN ACTUADOR ROTATIVO EN GRÚAS Y EXCAVADORAS(PEQUEÑAS).

11. Fabricantes
