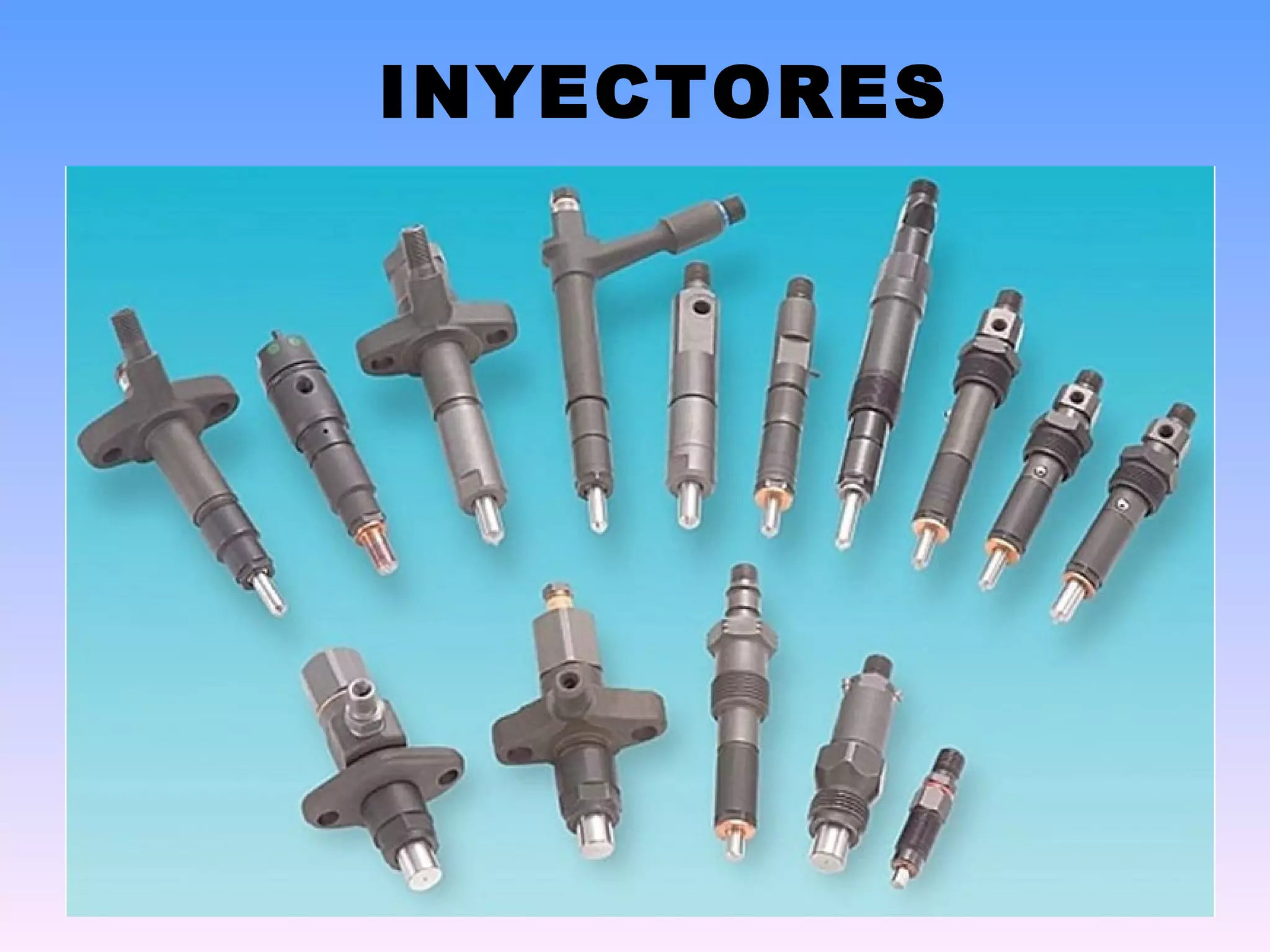

1. INYECTORES

2. INYECTORES MECH
En los motores de gasolina actualmente está
desterrado el carburador en favor de la inyección,
ya que permite una mejor dosificación del
combustible

3. Sistema Mono punto
TBI

5. Sistema Multipunto
Riel de Inyectores

6. Esquema general de
componentes de un
inyector para sistema
multipunto

8. INYECTORES MEC
Este sistema es utilizado, obligatoriamente, en el ciclo del
diesel, puesto que el combustible tiene que ser inyectado
dentro de la cámara en el momento de la combustión.
OBJETIVO:
Suministrar el combustible en el interior de la
cámara de combustión de un motor Diesel.
Pulverizar, Distribuir y suministrar el combustible
a una presión adecuada, en el interior de la
cámara de combustión.

9. FUNCIONES DE UN INYECTOR DE
ACCIONAMIENTO HIDRAULICO:
2. Dar la presión al combustible.
3. Pulverizar el combustible suministrado a la
cámara de combustión.
3. Distribuir el combustible en el interior de la
cámara de combustión del motor.

10. FUNCIONES DE UN INYECTOR
DE ACCIONAMIETO MECÁNICO
1. Dar la presión al combustible.
2. Pulverizar el combustible suministrado a la
cámara de combustión.
3. Distribuir el combustible en el interior de la
cámara de combustión del motor.
4. Dosificar y sincronizar la entrega del
combustible suministrado a la cámara de
combustión.

11. CLASIFICACIÓN DE LOS INYECTORES
De acuerdo a su accionamiento:
INYECTOR DE INYECTOR DE
ACCIONAMIENTO MECÁNICO ACCIONAMIENTO
HIDRÁULICO

12. CLASIFICACIÓN DE LOS
INYECTORES
De acuerdo con su número de orificios;
Espiga
Orificios
(aguja)

13. De acuerdo a su aplicación

14. INYECTOR DE
ACCIONAMIENTO
HIDRÁULICO

15. PRINCIPALES COMPONENTES DE UN INYECTOR
SEPARADOR
AGUJA CUERPO
TOBERA

18. COMPONENTES DE UN
INYECTOR DE
ACCIONAMIENTO
HIDRÁULICO DE
ORIFICIOS

19. TOBERA DE ORIFICIOS DE UN INYECTOR DE ACCIONAMIENTO
HIDRAULICO

20. INYECTORES
ELEMENTOS COMPONENTES INYECTOR DEUTZ INYECCIÓN DIRECTA

22. INYECTOR DE ACCIONAMIENTO
HIDRÁULICO DE ESPIGA
TOBERAS

26. TOBERA DE ESPIGA DE UN INYECTOR
DE ACCIONAMIENTO HIDRÁULICO
1.________________
2.________________
3.________________
4.________________
5.________________

27. INYECTORES
ELEMENTOS COMPONENTES INYECTOR DEUTZ INYECCION
INDIRECTA

28. INYECTOR
ACCIONAMIENTO
MECÁNICO

29. Inyector Bomba para
sistema MEUI

30. Inyector Bomba para
sistema HEUI

31. Circuito de combustible para inyector sistema MEUI

32. UNIDAD MEUI

33. INYECTOR ACCIONAMIENTO
ELECTRÓNICO
(sistema CommonRail)

34. Inyector Sistema Commonrail

35. FUNCIONAMIENTO INYECTOR
ELECTRÓNICO

36. MOTAJE DE LOS INYECTORES EN LA
CULATA DEL MOTOR
INYECCIÓN INDIRECTA INYECCIÓN DIRECTA
MONTAJE POR TUERCA MONTAJE POR BRIDA

37. UBICACIÓN DEL INYECTOR EN LA CULATA
DEL MOTOR DIESEL
INYECTOR DE
ACCIONAMIENTO
HIDRÁULICO
Camisa
del
Inyector

38. PRUEBAS DE FUNCIONAMIENTO
DE LOS INYECTORES
Para determinar el estado de
funcionamiento de un inyector de
accionamiento hidráulico se realizan las
siguientes pruebas:
• PRUEBA DE PRESIÓN
• PRUEBA DE CAÍDA DE PRESIÓN
• PRUEBA DE ESTANQUEIDAD

39. BANCO DE PRUEBAS DE
INYECTORES
HIDRÁULICOS
Manómetro
Depósito de Aceite
de Prueba
Llave de Paso del
Manómetro
Bomba de Pistón
Palanca de
Accionamiento

40. PRUEBA DE PRESIÓN
Esta prueba permite verificar la presión de
apertura del inyector, pulverización y distribución
del combustible en el interior de la cámara de
combustión.

41. Atomización del Combustible

42. Falla en la Tobera del Inyector

43. PRUEBA DE CAÍDA DE PRESIÓN
Esta prueba permite verificar si hay desgastes entre
la aguja y el cuerpo del inyector.

44. PRUEBA DE
ESTANQUEIDAD
Esta prueba permite verificar si hay fugas entre la
aguja y el asiento o entre la aguja y el cuerpo de
la tobera.

45. BANCO DE PRUEBAS PARA INYECTORES
