El documento describe los conceptos básicos de campo magnético, electromagnetismo e imanes. Explica que un campo magnético se manifiesta a través de fuerzas de atracción y repulsión, y que su intensidad es mayor cerca de los polos magnéticos. También define el electromagnetismo como el estudio de las relaciones entre campos magnéticos y corrientes eléctricas.

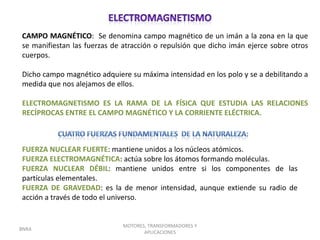

2. CAMPO MAGNÉTICO: Se denomina campo magnético de un imán a la zona en la que
se manifiestan las fuerzas de atracción o repulsión que dicho imán ejerce sobre otros
cuerpos.
Dicho campo magnético adquiere su máxima intensidad en los polo y se a debilitando a
medida que nos alejamos de ellos.
ELECTROMAGNETISMO ES LA RAMA DE LA FÍSICA QUE ESTUDIA LAS RELACIONES
RECÍPROCAS ENTRE EL CAMPO MAGNÉTICO Y LA CORRIENTE ELÉCTRICA.
FUERZA NUCLEAR FUERTE: mantiene unidos a los núcleos atómicos.
FUERZA ELECTROMAGNÉTICA: actúa sobre los átomos formando moléculas.
FUERZA NUCLEAR DÉBIL: mantiene unidos entre si los componentes de las
partículas elementales.
FUERZA DE GRAVEDAD: es la de menor intensidad, aunque extiende su radio de
acción a través de todo el universo.
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

3. ELECTROIMAN ES UN IMÁN ARTIFICIAL FORMADO POR UN SOLENOIDE O
BOBINA (AGRUPACIÓN AXIAL DE ESPIRAS) DE HILO CONDUCTOR AISLADO Y UN
NÚCLEO DE UN MATERIAL CON ALTA PERMEABILIDAD MAGNÉTICA, QUE
FACILITA EL PASO DE LAS LÍNEAS DE FUERZA E INTENSIFICA, ASÍ, EL CAMPO
MAGNÉTICO CREADO POR LA CORRIENTE QUE CIRCULA POR LA BOBINA.
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

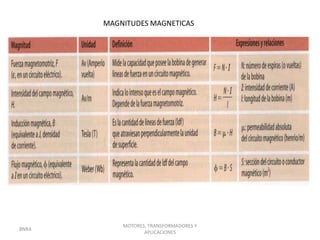

4. MAGNITUDES MAGNETICAS
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

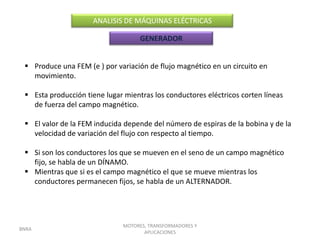

5. ANALISIS DE MÁQUINAS ELÉCTRICAS
GENERADOR
 Produce una FEM (e ) por variación de flujo magnético en un circuito en
movimiento.
 Esta producción tiene lugar mientras los conductores eléctricos corten líneas
de fuerza del campo magnético.
 El valor de la FEM inducida depende del número de espiras de la bobina y de la
velocidad de variación del flujo con respecto al tiempo.
 Si son los conductores los que se mueven en el seno de un campo magnético
fijo, se habla de un DÍNAMO.
 Mientras que si es el campo magnético el que se mueve mientras los
conductores permanecen fijos, se habla de un ALTERNADOR.
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

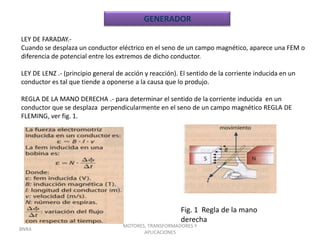

6. GENERADOR
LEY DE FARADAY.-
Cuando se desplaza un conductor eléctrico en el seno de un campo magnético, aparece una FEM o
diferencia de potencial entre los extremos de dicho conductor.
LEY DE LENZ .- (principio general de acción y reacción). El sentido de la corriente inducida en un
conductor es tal que tiende a oponerse a la causa que lo produjo.
REGLA DE LA MANO DERECHA .- para determinar el sentido de la corriente inducida en un
conductor que se desplaza perpendicularmente en el seno de un campo magnético REGLA DE
FLEMING, ver fig. 1.
Fig. 1 Regla de la mano
derecha
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

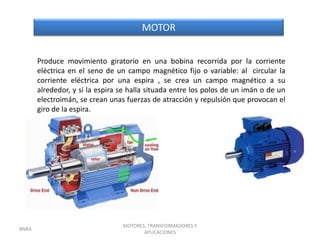

7. MOTOR
Produce movimiento giratorio en una bobina recorrida por la corriente
eléctrica en el seno de un campo magnético fijo o variable: al circular la
corriente eléctrica por una espira , se crea un campo magnético a su
alrededor, y si la espira se halla situada entre los polos de un imán o de un
electroimán, se crean unas fuerzas de atracción y repulsión que provocan el
giro de la espira.
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

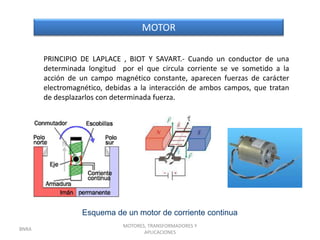

8. MOTOR
PRINCIPIO DE LAPLACE , BIOT Y SAVART.- Cuando un conductor de una
determinada longitud por el que circula corriente se ve sometido a la
acción de un campo magnético constante, aparecen fuerzas de carácter
electromagnético, debidas a la interacción de ambos campos, que tratan
de desplazarlos con determinada fuerza.
Esquema de un motor de corriente continua
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

9. MOTOR
Fig. 2 Regla de la mano izquierda.
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

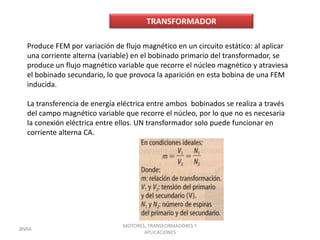

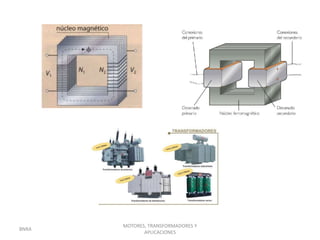

10. TRANSFORMADOR
Produce FEM por variación de flujo magnético en un circuito estático: al aplicar
una corriente alterna (variable) en el bobinado primario del transformador, se
produce un flujo magnético variable que recorre el núcleo magnético y atraviesa
el bobinado secundario, lo que provoca la aparición en esta bobina de una FEM
inducida.
La transferencia de energía eléctrica entre ambos bobinados se realiza a través
del campo magnético variable que recorre el núcleo, por lo que no es necesaria
la conexión eléctrica entre ellos. UN transformador solo puede funcionar en
corriente alterna CA.
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

11. MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

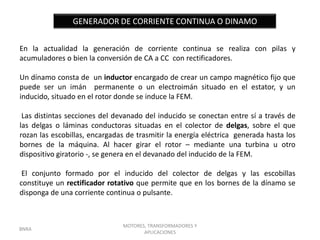

12. GENERADOR DE CORRIENTE CONTINUA O DINAMO
En la actualidad la generación de corriente continua se realiza con pilas y
acumuladores o bien la conversión de CA a CC con rectificadores.
Un dínamo consta de un inductor encargado de crear un campo magnético fijo que
puede ser un imán permanente o un electroimán situado en el estator, y un
inducido, situado en el rotor donde se induce la FEM.
Las distintas secciones del devanado del inducido se conectan entre sí a través de
las delgas o láminas conductoras situadas en el colector de delgas, sobre el que
rozan las escobillas, encargadas de trasmitir la energía eléctrica generada hasta los
bornes de la máquina. Al hacer girar el rotor – mediante una turbina u otro
dispositivo giratorio -, se genera en el devanado del inducido de la FEM.
El conjunto formado por el inducido del colector de delgas y las escobillas
constituye un rectificador rotativo que permite que en los bornes de la dínamo se
disponga de una corriente continua o pulsante.
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

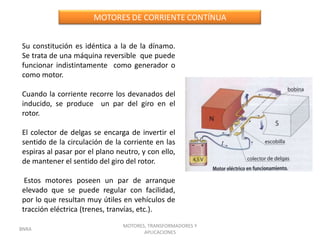

13. MOTORES DE CORRIENTE CONTÍNUA
Su constitución es idéntica a la de la dínamo.
Se trata de una máquina reversible que puede
funcionar indistintamente como generador o
como motor.
Cuando la corriente recorre los devanados del
inducido, se produce un par del giro en el
rotor.
El colector de delgas se encarga de invertir el
sentido de la circulación de la corriente en las
espiras al pasar por el plano neutro, y con ello,
de mantener el sentido del giro del rotor.
Estos motores poseen un par de arranque
elevado que se puede regular con facilidad,
por lo que resultan muy útiles en vehículos de
tracción eléctrica (trenes, tranvías, etc.).
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

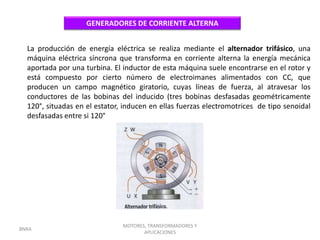

14. GENERADORES DE CORRIENTE ALTERNA
La producción de energía eléctrica se realiza mediante el alternador trifásico, una
máquina eléctrica síncrona que transforma en corriente alterna la energía mecánica
aportada por una turbina. El inductor de esta máquina suele encontrarse en el rotor y
está compuesto por cierto número de electroimanes alimentados con CC, que
producen un campo magnético giratorio, cuyas líneas de fuerza, al atravesar los
conductores de las bobinas del inducido (tres bobinas desfasadas geométricamente
120°, situadas en el estator, inducen en ellas fuerzas electromotrices de tipo senoidal
desfasadas entre si 120°
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

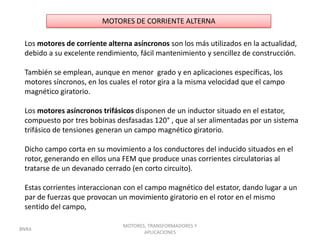

15. MOTORES DE CORRIENTE ALTERNA
Los motores de corriente alterna asíncronos son los más utilizados en la actualidad,
debido a su excelente rendimiento, fácil mantenimiento y sencillez de construcción.
También se emplean, aunque en menor grado y en aplicaciones específicas, los
motores síncronos, en los cuales el rotor gira a la misma velocidad que el campo
magnético giratorio.
Los motores asíncronos trifásicos disponen de un inductor situado en el estator,
compuesto por tres bobinas desfasadas 120° , que al ser alimentadas por un sistema
trifásico de tensiones generan un campo magnético giratorio.
Dicho campo corta en su movimiento a los conductores del inducido situados en el
rotor, generando en ellos una FEM que produce unas corrientes circulatorias al
tratarse de un devanado cerrado (en corto circuito).
Estas corrientes interaccionan con el campo magnético del estator, dando lugar a un
par de fuerzas que provocan un movimiento giratorio en el rotor en el mismo
sentido del campo,
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

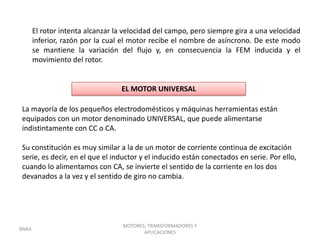

16. El rotor intenta alcanzar la velocidad del campo, pero siempre gira a una velocidad
inferior, razón por la cual el motor recibe el nombre de asíncrono. De este modo
se mantiene la variación del flujo y, en consecuencia la FEM inducida y el
movimiento del rotor.
EL MOTOR UNIVERSAL
La mayoría de los pequeños electrodomésticos y máquinas herramientas están
equipados con un motor denominado UNIVERSAL, que puede alimentarse
indistintamente con CC o CA.
Su constitución es muy similar a la de un motor de corriente continua de excitación
serie, es decir, en el que el inductor y el inducido están conectados en serie. Por ello,
cuando lo alimentamos con CA, se invierte el sentido de la corriente en los dos
devanados a la vez y el sentido de giro no cambia.
MOTORES, TRANSFORMADORES Y
BNRA
APLICACIONES

17. ACTIVIDADES
ACTIVIDAD AUTOEVALUACION
I. INDICA SI SON VERDADERAS (V ) O FALSAS (F) LAS SIGUIENTES AFIRMACIONES:
• UN ELECTROIMÁN ES UN IMAN NATURAL___________.
• EL ACERO SE EMPLEA COMO NÚCLEO DE LOS ELECTROIMANES________.
• EL FLUJO MAGNÉTICO SE MIDE EN WEBERS_________.
• UN ELECTROIMAN ES UNA BOBINA DE HILO DE COBRE CON UN NUCLEO DE
HIERRO QUE SE MAGNETIZA CUANDO HACEMOS PASAR CORRIENTE ELÉCTRICA
POR UN HILO CONDUCTOR, ESTE ATRAE A LOS OBJETOS PRÓXIMOS_________.
• SE PRODUCE INDUCCIÓN ELECTROMAGNÉTICA CUANDO MOVEMOS UN
CONDUCTOR EN DIRECCIÓN PERPENDICULAR A UN CAMPO MAGNÉTICO
___________.
• EN EL INDUCIDO DE UN DÍNAMO SE GENERA CC________.
• UN RELÉ SIRVE PARA ELEVAR EL VOLTAJE _____________.
• EN UN MOTOR DE CC, EL COLECTOR DE DELGAS CREA EL CAMPO MAGNÉTICO Y
ESTÁ EN EL ESTATOR.
II. NOMBRA SEIS MÁQUINAS O DISPOSITIVOS QUE TENGAS EN TU CASA, EN CUYO
FUNCIONAMIENTO INTERVENGAN IMANES O ELECTROIMANES. EXPLICA LA FUNCIÓN
QUE DESEMPEÑAN EN DICHAS MÁQUINAS.
BNRA
MOTORES, TRANSFORMADORES Y
APLICACIONES

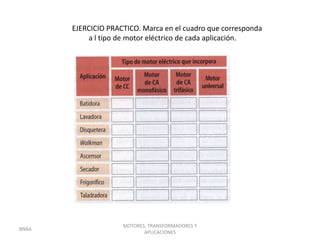

18. EJERCICIO PRACTICO. Marca en el cuadro que corresponda
a l tipo de motor eléctrico de cada aplicación.
