El documento describe las máquinas simples, incluyendo la palanca, el plano inclinado y la rueda. También explica los diferentes tipos de movimientos mecánicos, como el movimiento giratorio y lineal, y cómo las máquinas compuestas combinan varias máquinas simples. Además, define los operadores mecánicos y cómo forman parte de mecanismos y máquinas.

1. Máquinas
MATERIAL EDUCATIVO ORGANIZADO POR IVÁN TORRES

2. Máquinas simples
Cuando la máquina es sencilla y realiza
su trabajo en un solo paso nos
encontramos ante una máquina simple.
Muchas de estas máquinas son
conocidas desde la antigüedad y han
ido evolucionando (en cuanto a forma y
materiales) hasta nuestros días.
Las máquinas simples se pueden
clasificar en tres: palanca, plano
inclinado y rueda.

3. La Palanca
Es un operador compuesto de una barra rígida que oscila sobre un
eje (fulcro). Según los puntos en los que se aplique la potencia
(fuerza que provoca el movimiento) y las posiciones relativas de
eje y barra, se pueden conseguir tres tipos diferentes de palancas
a los que se denomina: de primero, segundo y tercer género (o
grado).
Se cuenta que
Arquímedes dijo sobre
la palanca: «Dadme
un punto de apoyo y
moveré el mundo».

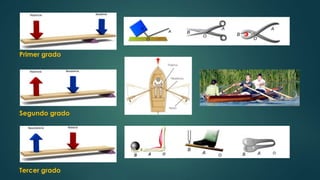

4. Primer grado
Segundo grado
Tercer grado

5. El plano inclinado
El plano inclinado es un operador formado por una superficie plana que
forma un ángulo oblicuo con la horizontal. Las rampas que forman montañas
y colinas son planos inclinados, también pueden considerarse derivados de
ellas los dientes y las rocas afiladas, por tanto este operador también se
encuentra presente en la naturaleza.

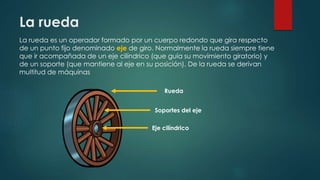

6. La rueda
La rueda es un operador formado por un cuerpo redondo que gira respecto
de un punto fijo denominado eje de giro. Normalmente la rueda siempre tiene
que ir acompañada de un eje cilíndrico (que guía su movimiento giratorio) y
de un soporte (que mantiene al eje en su posición). De la rueda se derivan
multitud de máquinas
Rueda
Soportes del eje
Eje cilíndrico

7. Aunque en la naturaleza también existen cuerpos
redondeados (troncos de árbol y rocas), ninguno
de ellos cumple la función de la rueda en las
máquinas, por tanto se puede considerar que
esta es una máquina totalmente artificial.
Algunos pueblos
primitivos desarrollaron
tecnología basada en
elementos sencillos
para sus trabajos.

8. Máquinas Compuestas
Es la combinación de diversas máquinas simples, de forma
que la salida de cada una de ellas se aplica directamente
a la entrada de la siguiente hasta conseguir cubrir todas las
fases necesarias.
Muchos juguetes
son máquinas
compuestas

9. Movimientos
En las máquinas se emplean dos tipos básicos de
movimientos, obteniéndose el resto mediante una
combinación de ellos.
• Movimiento giratorio, cuando el operador no sigue
ninguna trayectoria (no se traslada), sino que gira sobre
su eje.
• Movimiento lineal, si el operador se traslada siguiendo la
trayectoria de una línea recta (la denominación
correcta sería rectilíneo).
Estos dos movimientos se pueden encontrar, a su vez, de
dos formas:
• Continuo, si el movimiento se realiza siempre en la misma
dirección y sentido.
• Alternativo, cuando el operador está dotado de un
movimiento de vaivén, es decir, mantiene la dirección
pero va alternando el sentido.

10. Movimiento giratorio
Movimiento giratorio continuo en un eje.
podremos ver que todas tienen en común el
hecho de que transforman un determinado tipo
de energía (eólica, hidráulica, eléctrica,
química.) en energía de tipo mecánico
Movimiento giratorio alternativo podemos
observar que los ejes sobre los que giran
están dotados de un movimiento giratorio
de vaivén; el eje gira alternativamente en
los dos sentidos

11. Movimiento lineal
Movimiento lineal continuo es el generado
por una banda transportadora como las
empleadas en los aeropuertos o cajas de
supermercado, lo mismo sucede con las
escaleras eléctricas siempre van en un solo
sentido de forma continua
Movimiento lineal alternativo Es el
movimiento de vaivén que sigue un
trazado rectilíneo, este movimiento
es en dos direcciones a la vez (arriba
– abajo o izquierda – derecha).

12. Operadores Mecánicos
En Tecnología se entiende por operador cualquier
objeto o conjunto de objetos capaz de realizar
una función tecnológica dentro de un conjunto.
Cuando empleamos operadores
mecánicos, su unión (o
interconexión) da lugar a un
mecanismo, que a su vez puede ser
considerado como otro operador si
se une con otros mecanismos para
formar una máquina.
La mayoría de los operadores mecánicos derivan
de una máquina simple (o de una combinación
de ellas)
