Este documento resume los principales elementos mecánicos y máquinas simples, incluyendo palancas, ruedas, planos inclinados, poleas, engranajes y mecanismos de biela-manivela. Explica cómo estas máquinas y mecanismos pueden reducir el esfuerzo requerido para realizar una tarea o cambiar la dirección o velocidad de un movimiento. También describe la ley de la palanca y los diferentes tipos de palancas y poleas simples y compuestas.

1. MÁQUINAS Y MECANISMOS Aparatos que reducen el esfuerzo o el tiempo necesario para realizar un trabajo. Combinaciones de elementos mecánicos que transforman las fuerzas y los movimientos. ELEMENTOS MECÁNICOS MECANISMOS MÁQUINA Es todo aquel elemento que genera un esfuerzo en cualquier estructura. Forma parte de un mecanismo.

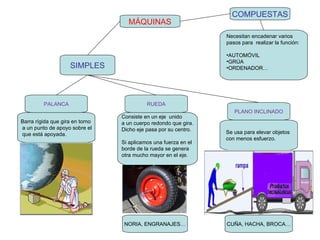

2. MÁQUINAS SIMPLES COMPUESTAS Necesitan encadenar varios pasos para realizar la función: AUTOMÓVIL GRÚA ORDENADOR… PALANCA Barra rígida que gira en torno a un punto de apoyo sobre el que está apoyada. RUEDA PLANO INCLINADO Consiste en un eje unido a un cuerpo redondo que gira. Dicho eje pasa por su centro. Si aplicamos una fuerza en el borde de la rueda se genera otra mucho mayor en el eje. Se usa para elevar objetos con menos esfuerzo. NORIA, ENGRANAJES… CUÑA, HACHA, BROCA…

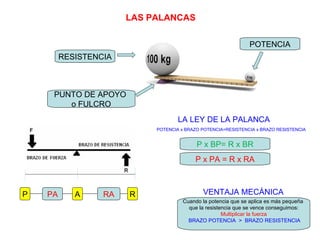

3. LAS PALANCAS LA LEY DE LA PALANCA RESISTENCIA PUNTO DE APOYO o FULCRO POTENCIA POTENCIA x BRAZO POTENCIA=RESISTENCIA x BRAZO RESISTENCIA P x BP= R x BR P x PA = R x RA P A R PA RA VENTAJA MECÁNICA Cuando la potencia que se aplica es más pequeña que la resistencia que se vence conseguimos: Multiplicar la fuerza BRAZO POTENCIA > BRAZO RESISTENCIA

4. TIPOS DE PALANCAS P-A-R P-R-A R-P-A

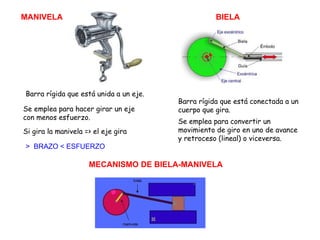

5. MANIVELA Se emplea para hacer girar un eje con menos esfuerzo. Barra rígida que está unida a un eje. > BRAZO < ESFUERZO BIELA Si gira la manivela => el eje gira Barra rígida que está conectada a un cuerpo que gira. Se emplea para convertir un movimiento de giro en uno de avance y retroceso (lineal) o viceversa. MECANISMO DE BIELA-MANIVELA

6. POLEA Mecanismo formado por: eje rueda acanalada Se emplea para cambiar la dirección en la que actúa una fuerza. FIJA MÓVIL No proporciona ventaja mecánica. Está conectada a una cuerda que tiene uno de sus extremos fijos y el otro móvil. Proporciona ventaja mecánica. P=R P=R/2 POLEA COMPUESTA O POLIPASTO Combinación de poleas fijas y móviles.

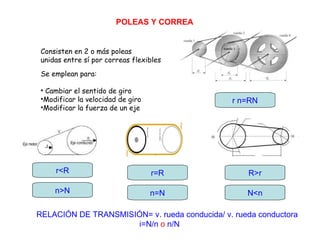

7. POLEAS Y CORREA Se emplean para: Cambiar el sentido de giro Modificar la velocidad de giro Modificar la fuerza de un eje Consisten en 2 o más poleas unidas entre sí por correas flexibles RELACIÓN DE TRANSMISIÓN= v. rueda conducida/ v. rueda conductora i=N/n o n/N r<R r=R R>r n>N n=N N<n r n=RN

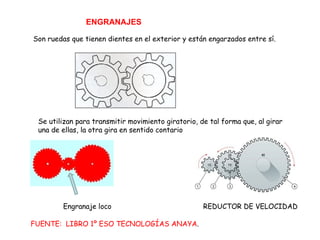

8. ENGRANAJES Son ruedas que tienen dientes en el exterior y están engarzados entre sí. Se utilizan para transmitir movimiento giratorio, de tal forma que, al girar una de ellas, la otra gira en sentido contario Engranaje loco REDUCTOR DE VELOCIDAD FUENTE: LIBRO 1º ESO TECNOLOGÍAS ANAYA .
