El horno Martin-Siemens es un horno de reverbero utilizado para fundir y refinar el acero. Consta de dos partes, un horno superior que usa el invento del horno regenerativo de Siemens y un horno inferior regenerativo de 4 cámaras. El proceso de refinado dura alrededor de 10 horas, donde el arrabio se transforma en acero a través de la dilución con chatarra y la oxidación del carbono. Esto permite producir acero de buena calidad para la fabricación de lingotes.

1. Método de
Martin Siemens
pertenecen al tipo de
hornos de reverbero

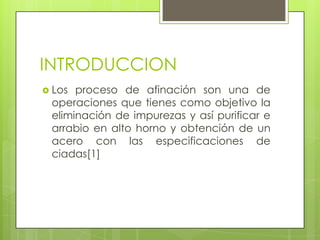

2. INTRODUCCION
 Los proceso de afinación son una de
operaciones que tienes como objetivo la
eliminación de impurezas y así purificar e
arrabio en alto horno y obtención de un
acero con las especificaciones de
ciadas[1]

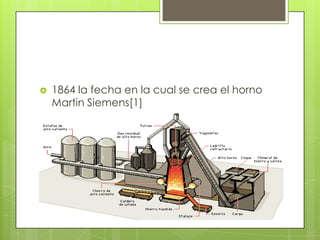

3.  1864 la fecha en la cual se crea el horno
Martin Siemens[1]

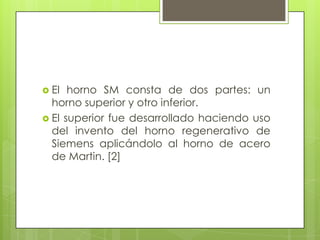

4.  El horno SM consta de dos partes: un
horno superior y otro inferior.
 El superior fue desarrollado haciendo uso
del invento del horno regenerativo de
Siemens aplicándolo al horno de acero
de Martin. [2]

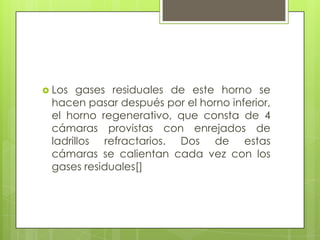

5.  Los gases residuales de este horno se
hacen pasar después por el horno inferior,
el horno regenerativo, que consta de 4
cámaras provistas con enrejados de
ladrillos refractarios. Dos de estas
cámaras se calientan cada vez con los
gases residuales[]

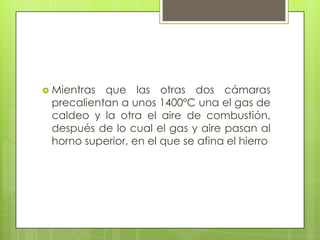

6.  Mientras que las otras dos cámaras
precalientan a unos 1400ºC una el gas de
caldeo y la otra el aire de combustión,
después de lo cual el gas y aire pasan al
horno superior, en el que se afina el hierro

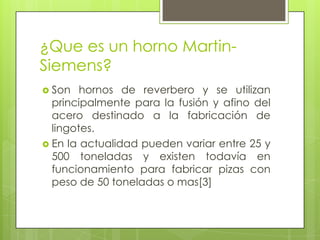

7. ¿Que es un horno Martin-
Siemens?
 Son hornos de reverbero y se utilizan
principalmente para la fusión y afino del
acero destinado a la fabricación de
lingotes.
 En la actualidad pueden variar entre 25 y
500 toneladas y existen todavía en
funcionamiento para fabricar pizas con
peso de 50 toneladas o mas[3]

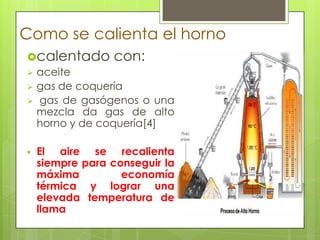

9. Como se calienta el horno
calentado con:
 aceite
 gas de coquería
 gas de gasógenos o una
mezcla da gas de alto
horno y de coquería[4]
 El aire se recalienta
siempre para conseguir la
máxima economía
térmica y lograr una
elevada temperatura de
llama

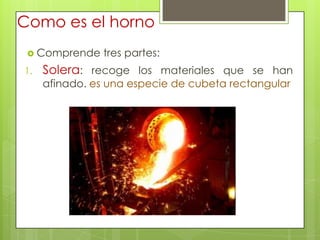

10. Como es el horno
 Comprende tres partes:
1. Solera: recoge los materiales que se han
afinado. es una especie de cubeta rectangular

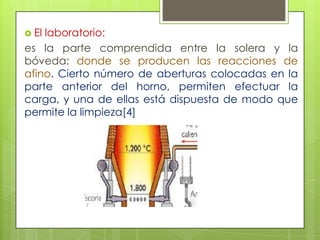

11.  El laboratorio:
es la parte comprendida entre la solera y la
bóveda: donde se producen las reacciones de
afino. Cierto número de aberturas colocadas en la
parte anterior del horno, permiten efectuar la
carga, y una de ellas está dispuesta de modo que
permite la limpieza[4]

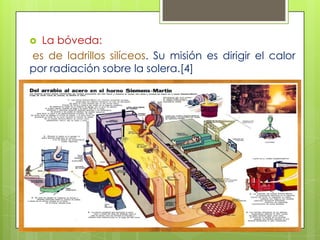

12.  La bóveda:
es de ladrillos silíceos. Su misión es dirigir el calor
por radiación sobre la solera.[4]

13.  Esto le permite producir acero de buena calidad.
 La reutilización de los desechos de hierro viejo y acero
 El procedimiento dura al rededor de 10 horas
[5]

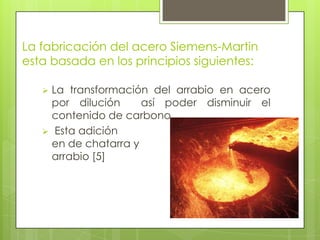

14. La fabricación del acero Siemens-Martin
esta basada en los principios siguientes:
 La transformación del arrabio en acero
por dilución así poder disminuir el
contenido de carbono.
 Esta adición
en de chatarra y
arrabio [5]

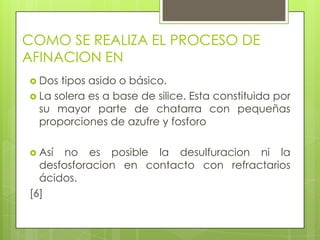

15. COMO SE REALIZA EL PROCESO DE
AFINACION EN
 Dos tipos asido o básico.
 La solera es a base de silice. Esta constituida por
su mayor parte de chatarra con pequeñas
proporciones de azufre y fosforo
 Así no es posible la desulfuracion ni la
desfosforacion en contacto con refractarios
ácidos.
[6]

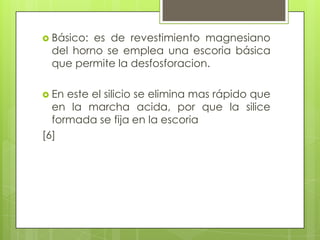

16.  Básico: es de revestimiento magnesiano
del horno se emplea una escoria básica
que permite la desfosforacion.
 En este el silicio se elimina mas rápido que
en la marcha acida, por que la silice
formada se fija en la escoria
[6]

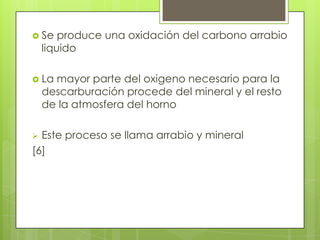

17.  Se produce una oxidación del carbono arrabio
liquido
 La mayor parte del oxigeno necesario para la
descarburación procede del mineral y el resto
de la atmosfera del horno
 Este proceso se llama arrabio y mineral
[6]

18. Procesos de acabado
 Colada: Pasaje del metal fundido desde
el horno a las lingoteras, por medio de la
cuchara.
 Lingotes: Para almacenar y transportar.
 Laminado: De lingotes a tochos y de
tochos a perfiles o láminas.
[6]

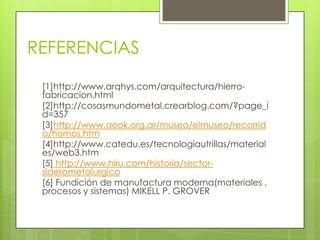

19. REFERENCIAS
[1]http://www.arqhys.com/arquitectura/hierro-
fabricacion.html
[2]http://cosasmundometal.crearblog.com/?page_i
d=357
[3]http://www.aeok.org.ar/museo/elmuseo/recorrid
o/hornos.htm
[4]http://www.catedu.es/tecnologiautrillas/material
es/web3.htm
[5] http://www.hiru.com/historia/sector-
siderometalurgico
[6] Fundición de manufactura moderna(materiales ,
procesos y sistemas) MIKELL P. GROVER
