Este documento describe el diseño de un multiplexor 4 a 1 y su tabla de verdad. Un multiplexor es un dispositivo electrónico que permite transmitir selectivamente una de sus cuatro entradas de datos a la salida basado en las combinaciones binarias de sus dos entradas de selección. Cada entrada de datos se puede acceder cuando las entradas de selección toman un par de valores binarios único, permitiendo transmitir una entrada a la vez a la salida.

1. INSTITUTO UNIVERSITARIO POLITECNICO SANTIAGO MARIÑO
EXTENSION PORLAMAR – ESTADO NUEVA ESPARTA
ELECTRONICA DIGITAL I
MULTIPLEXOR
REALIZADO POR:
MARIN MARCANO, JESUS MANUEL
C.I: 20112055
JULIO 2014

2. DISEÑO DEL MULTIPLEXOR 4 A 1 Y TABLA DE VERDAD

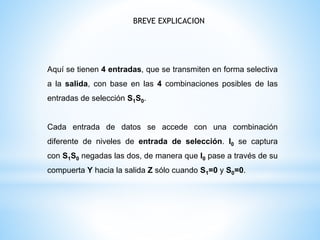

3. BREVE EXPLICACION
Aquí se tienen 4 entradas, que se transmiten en forma selectiva
a la salida, con base en las 4 combinaciones posibles de las
entradas de selección S1S0.
Cada entrada de datos se accede con una combinación
diferente de niveles de entrada de selección. I0 se captura
con S1S0 negadas las dos, de manera que I0 pase a través de su
compuerta Y hacia la salida Z sólo cuando S1=0 y S0=0.
