En electrónica digital, un demultiplexor es un circuito combinacional que tiene una entrada
de información de datos d y n entradas de control que sirven para seleccionar una de las 2n salidas,
por la que ha de salir el dato que presente en la entrada. Esto se consigue aplicando a las entradas
de control la combinación binaria correspondiente a la salida que se desea seleccionar. Por ejemplo,
si queremos que la información que tenemos en la entrada d, salga por la salida S4, en la entrada de
control se ha de poner, de acuerdo con el peso de la mísma, el valor 100, que es el 4 en binario.
En el campo de las telecomunicaciones el demultiplexor es un dispositivo que puede recibir
a través de un medio de transmisión compartido una señal compleja multiplexada y separar las
distintas señales integrantes de la misma encaminándolas a las salidas correspondientes.
La señal compleja puede ser tanto analógica como digital y estar multiplexada en cualquiera
de las distintas formas posibles para cada una de ellas.

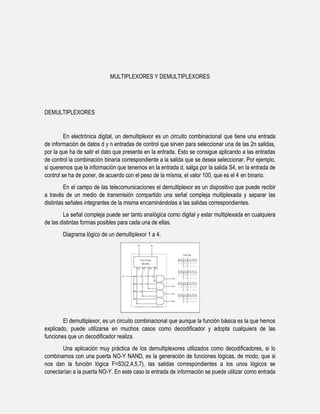

Diagrama lógico de un demultiplexor 1 a 4.
El demultiplexor, es un circuito combinacional que aunque la función básica es la que hemos
explicado, puede utilizarse en muchos casos como decodificador y adopta cualquiera de las
funciones que un decodificador realiza.
Una aplicación muy práctica de los demultiplexores utilizados como decodificadores, si lo
combinamos con una puerta NO-Y NAND, es la generación de funciones lógicas, de modo, que si
nos dan la función lógica F=S3(2,4,5,7), las salidas correspondientes a los unos lógicos se
conectarían a la puerta NO-Y. En este caso la entrada de información se puede utilizar como entrada

3. inhibidora si mantenemos a cero lógico, y subiéndola a uno, cuando queremos inhibir la generación
de la función.
Una de las funciones que realiza el decodificador hexadecimal como demultiplexor, es la
función de conectar, a sendos contadores, C0 a C15, que reciben los impulsos de una entrada
común a todos. Cada uno posee una entrada de inhibición que según el estado en que se encuentra
(0,1), permite o no que se realice el contaje de los impulsos. Cada entrada de inhibición se conecta a
una salida del demultiplexor.
MULTIPLEXOR
Los multiplexores son circuitos combinacionales con varias entradas y una única salida de
datos, están dotados de entradas de control capaces de seleccionar una, y sólo una, de las entradas
de datos para permitir su transmisión desde la entrada seleccionada hacia dicha salida.
En el campo de la electrónica el multiplexor se utiliza como dispositivo que puede recibir
varias entradas y transmitirlas por un medio de transmisión compartido. Para ello lo que hace es
dividir el medio de transmisión en múltiples canales, para que varios nodos puedan comunicarse al
mismo tiempo.
Una señal que está multiplexada debe demultiplexarse en el otro extremo.
Según la forma en que se realice esta división del medio de transmisión, existen varias
clases de multiplexación:
Multiplexación por división de frecuencia
Multiplexación por división de tiempo
Multiplexación por división de código
Multiplexación por división de longitud de onda
DISEÑO EN ELECTRONICA DIGITAL
Estos circuitos combinacionales poseen 2^n líneas de entrada de datos, una línea de salida
y n entradas de selección. Las entradas de selección indican cuál de estas líneas de entrada de
datos es la que proporciona el valor a la línea de salida.
También se pueden construir multiplexores con mayor número de entradas utilizando
multiplexores de menos entradas, utilizando la composición de multiplexores.
En electrónica digital, es usado para el control de un flujo de información que equivale a un
conmutador. En su forma más básica se compone de dos entradas de datos (A y B), una salida de
datos y una entrada de control. Cuando la entrada de control se pone a 0 lógico, la señal de datos A
es conectada a la salida; cuando la entrada de control se pone a 1 lógico, la señal de datos B es la
que se conecta a la salida.

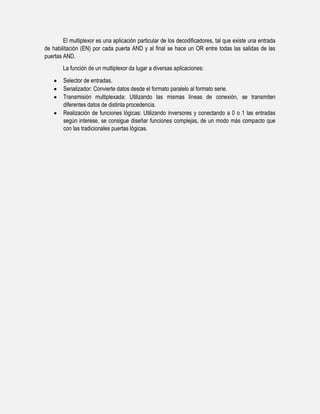

4. El multiplexor es una aplicación particular de los decodificadores, tal que existe una entrada
de habilitación (EN) por cada puerta AND y al final se hace un OR entre todas las salidas de las
puertas AND.
La función de un multiplexor da lugar a diversas aplicaciones:
Selector de entradas.
Serializador: Convierte datos desde el formato paralelo al formato serie.
Transmisión multiplexada: Utilizando las mismas líneas de conexión, se transmiten
diferentes datos de distinta procedencia.
Realización de funciones lógicas: Utilizando inversores y conectando a 0 o 1 las entradas
según interese, se consigue diseñar funciones complejas, de un modo más compacto que
con las tradicionales puertas lógicas.
