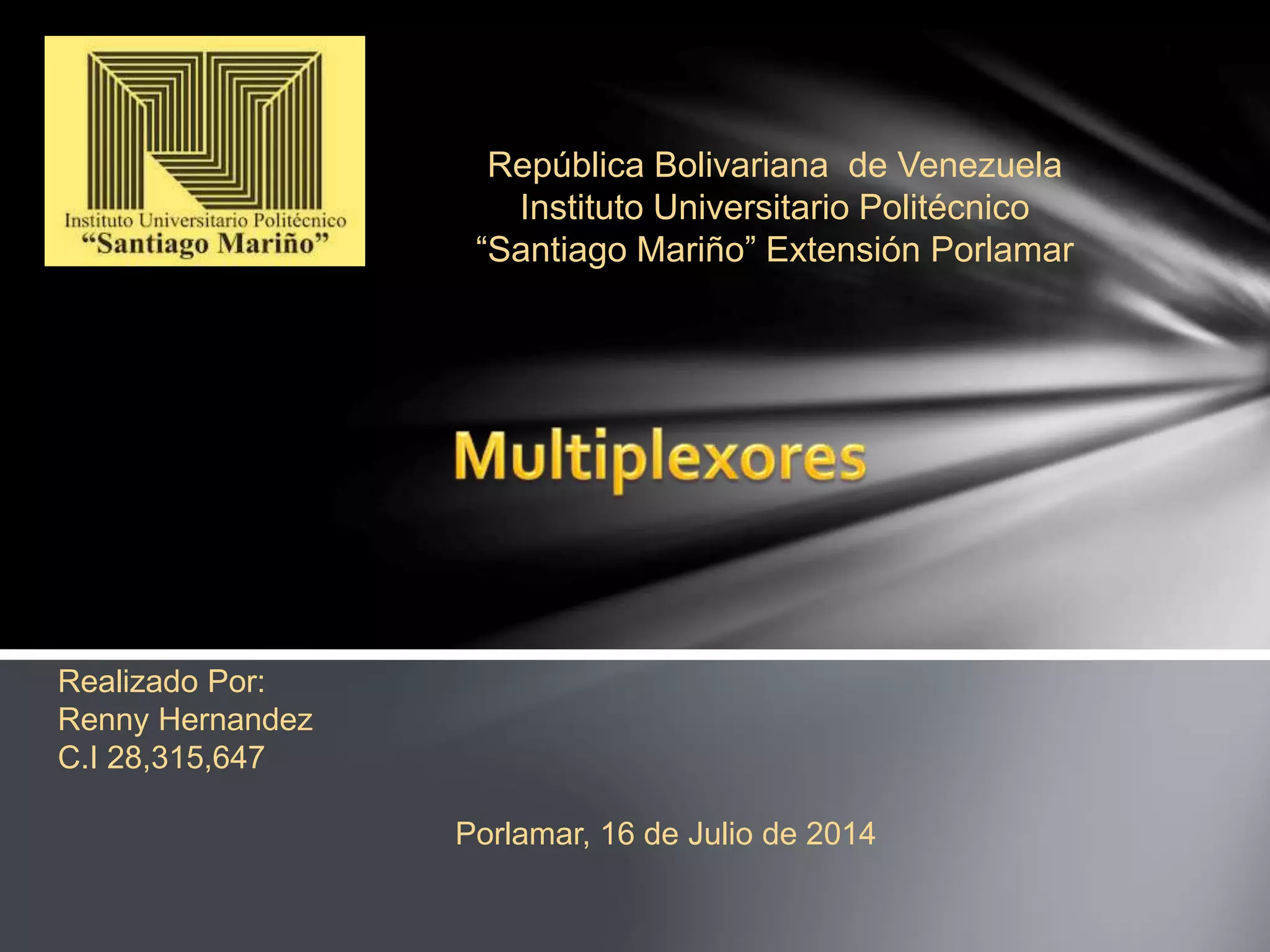

1. República Bolivariana de Venezuela
Instituto Universitario Politécnico
“Santiago Mariño” Extensión Porlamar
Realizado Por:
Renny Hernandez
C.I 28,315,647
Porlamar, 16 de Julio de 2014
2. Multiplexor
Tabla
Se suele indicar 4 a 1 para proporcionar el
número de entradas de señal que puede
manejar (X0, X1, X2 y X3). Como se ha
comentado antes, las entradas de selección
(C1 y C0) aunque son propiamente entradas
del circuito, se dibujan en un lateral (en la
parte inferior en este caso) con el objeto de
clarificar su función.
Un multiplexor es un
circuito combinacional
de varias entradas de
señal y una única
salida. Dispone además
de unas entradas de
selección que permiten
redirigir cualquiera de
las entradas elegidas a la
salida.
3. Los multiplexores. Su funcionamiento podría asemejarse a
un conmutador de varias posiciones que simularían las
entradas y el terminal común, la salida; la conmutación se
realizaría por medio de la línea de selección, de tal modo que
las señales presentes en las entradas aparecerán en la salida
en el orden indicado por la línea de selección; es decir, un
multiplexor permite el envío por una sola línea de los datos
presentes en varias líneas.
El diseño planteado aplica la selección una, y sólo una, de las
entradas de datos para permitir su transmisión desde la
entrada seleccionada hacia dicha salida.
