1. CIRCUITOS
COMBINACIONALES
PAMELA CARRION ECHEVARRIA

2. CIRCUITOS COMBINACIONALES
DEFINICION:
Se
denomina
sistema
combinacional o lógica combinacional a
todo sistema digital en el que sus salidas
son función exclusiva del valor de sus
entradas en un momento dado, sin que
intervengan en ningún caso estados
anteriores de las entradas o de las salidas.
Las funciones (OR, AND, NAND, XOR) son
booleanas (de Boole) donde cada función se
puede representar en una tabla de la
verdad. Por tanto, carecen de memoria y de
retroalimentación.

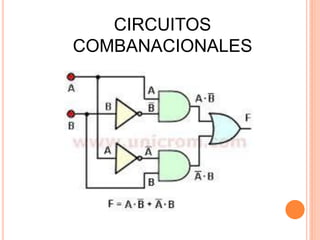

3. CIRCUITOS
COMBANACIONALES

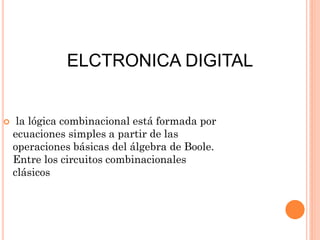

4. ELCTRONICA DIGITAL

la lógica combinacional está formada por
ecuaciones simples a partir de las
operaciones básicas del álgebra de Boole.
Entre los circuitos combinacionales
clásicos

5. ELECTRONICA DIGITAL

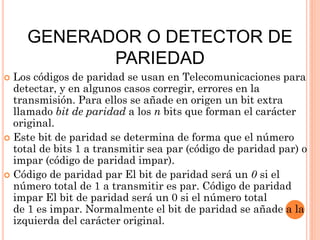

6. GENERADOR O DETECTOR DE
PARIEDAD
Los códigos de paridad se usan en Telecomunicaciones para
detectar, y en algunos casos corregir, errores en la
transmisión. Para ellos se añade en origen un bit extra
llamado bit de paridad a los n bits que forman el carácter
original.
 Este bit de paridad se determina de forma que el número
total de bits 1 a transmitir sea par (código de paridad par) o
impar (código de paridad impar).
 Código de paridad par El bit de paridad será un 0 si el
número total de 1 a transmitir es par. Código de paridad
impar El bit de paridad será un 0 si el número total
de 1 es impar. Normalmente el bit de paridad se añade a la
izquierda del carácter original.


7. GENERADOR O DETECTOR DE
PARIEDAD

8. MULTIPLEXOR
Los multiplexores son circuitos
combinacionales con varias entradas y una única
salida de datos, están dotados de entradas de
control capaces de seleccionar una, y sólo una, de
las entradas de datos para permitir su
transmisión desde la entrada seleccionada hacia
dicha salida.
 En el campo de la electrónica el multiplexor se
utiliza como dispositivo que puede recibir varias
entradas y transmitirlas por un medio de
transmisión compartido. Para ello lo que hace es
dividir el medio de transmisión en
múltiples canales, para que varios nodos puedan
comunicarse al mismo tiempo.
 Una señal que está multiplexada debe de
multiplexarse en el otro extremo.


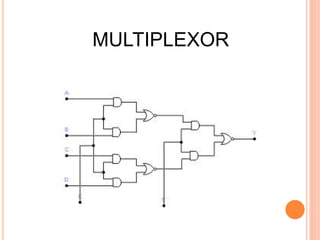

9. MULTIPLEXOR

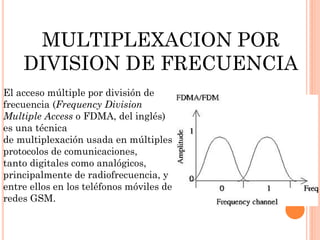

10. MULTIPLEXACION POR
DIVISION DE FRECUENCIA
El acceso múltiple por división de
frecuencia (Frequency Division
Multiple Access o FDMA, del inglés)
es una técnica
de multiplexación usada en múltiples
protocolos de comunicaciones,
tanto digitales como analógicos,
principalmente de radiofrecuencia, y
entre ellos en los teléfonos móviles de
redes GSM.

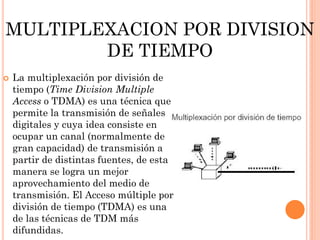

11. MULTIPLEXACION POR DIVISION
DE TIEMPO

La multiplexación por división de
tiempo (Time Division Multiple
Access o TDMA) es una técnica que
permite la transmisión de señales
digitales y cuya idea consiste en
ocupar un canal (normalmente de
gran capacidad) de transmisión a
partir de distintas fuentes, de esta
manera se logra un mejor
aprovechamiento del medio de
transmisión. El Acceso múltiple por
división de tiempo (TDMA) es una
de las técnicas de TDM más
difundidas.

12. MULTIPLEXACION POR
DIVISION DE CODIGO

La multiplexación por división
de código, acceso múltiple por
división de código o CDMA (del
inglés Code División Múltiple
Access) es un término genérico
para varios métodos de
multiplexación o control de
acceso al medio basados en la
tecnología de espectro expandido.

13. MULTIPLEXACION POR DIVISION DE
LONGITUD DE ONDA


En telecomunicación, la multiplexación por división de longitud de
onda (WDM, del inglés Wavelength Division Multiplexing) es una
tecnología que multiplexa varias señales sobre una sola fibra
óptica mediante portadoras ópticas de diferente longitud de onda,
usando luz procedente de un láser o un LED.
Este término se refiere a una portadora óptica (descrita
típicamente por su longitud de onda) mientras que
la multiplexación por división de frecuencia generalmente se
emplea para referirse a una portadora de radiofrecuencia (descrita
habitualmente por su frecuencia). Sin embargo, puesto que la
longitud de onda y la frecuencia son inversamente proporcionales,
y la radiofrecuencia y la luz son ambas formas de radiación
electromagnética, la distinción resulta un tanto arbitraria.

14. MULTIPLEXACION POR DIVISION
DE LONGITUD DE ONDA

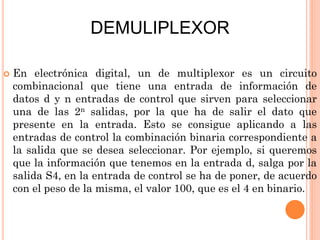

15. DEMULIPLEXOR

En electrónica digital, un de multiplexor es un circuito
combinacional que tiene una entrada de información de
datos d y n entradas de control que sirven para seleccionar
una de las 2n salidas, por la que ha de salir el dato que
presente en la entrada. Esto se consigue aplicando a las
entradas de control la combinación binaria correspondiente a
la salida que se desea seleccionar. Por ejemplo, si queremos
que la información que tenemos en la entrada d, salga por la
salida S4, en la entrada de control se ha de poner, de acuerdo
con el peso de la misma, el valor 100, que es el 4 en binario.

16. DEMULIPLEXOR

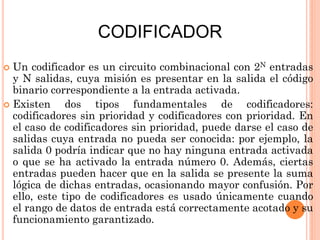

17. CODIFICADOR
Un codificador es un circuito combinacional con 2N entradas
y N salidas, cuya misión es presentar en la salida el código
binario correspondiente a la entrada activada.
 Existen
dos tipos fundamentales de codificadores:
codificadores sin prioridad y codificadores con prioridad. En
el caso de codificadores sin prioridad, puede darse el caso de
salidas cuya entrada no pueda ser conocida: por ejemplo, la
salida 0 podría indicar que no hay ninguna entrada activada
o que se ha activado la entrada número 0. Además, ciertas
entradas pueden hacer que en la salida se presente la suma
lógica de dichas entradas, ocasionando mayor confusión. Por
ello, este tipo de codificadores es usado únicamente cuando
el rango de datos de entrada está correctamente acotado y su
funcionamiento garantizado.


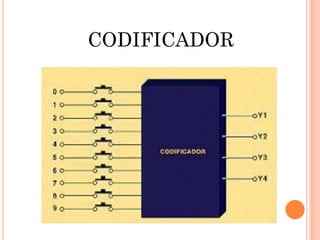

18. CODIFICADOR

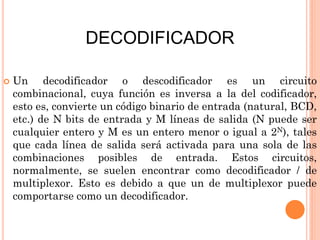

19. DECODIFICADOR

Un decodificador o descodificador es un circuito
combinacional, cuya función es inversa a la del codificador,
esto es, convierte un código binario de entrada (natural, BCD,
etc.) de N bits de entrada y M líneas de salida (N puede ser
cualquier entero y M es un entero menor o igual a 2N), tales
que cada línea de salida será activada para una sola de las
combinaciones posibles de entrada. Estos circuitos,
normalmente, se suelen encontrar como decodificador / de
multiplexor. Esto es debido a que un de multiplexor puede
comportarse como un decodificador.

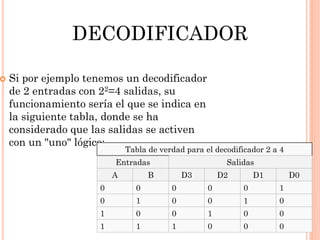

20. 
DECODIFICADOR
Si por ejemplo tenemos un decodificador
de 2 entradas con 22=4 salidas, su
funcionamiento sería el que se indica en
la siguiente tabla, donde se ha
considerado que las salidas se activen
con un "uno" lógico:
Tabla de verdad para el decodificador 2 a 4
Entradas
A
Salidas
B
D3
D2
D1
D0
0
0
0
0
0
1
0
1
0
0
1
0
1
0
0
1
0
0
1
1
1
0
0
0

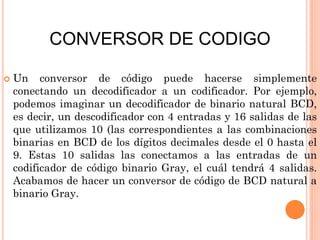

21. CONVERSOR DE CODIGO

Un conversor de código puede hacerse simplemente
conectando un decodificador a un codificador. Por ejemplo,
podemos imaginar un decodificador de binario natural BCD,
es decir, un descodificador con 4 entradas y 16 salidas de las
que utilizamos 10 (las correspondientes a las combinaciones
binarias en BCD de los dígitos decimales desde el 0 hasta el
9. Estas 10 salidas las conectamos a las entradas de un
codificador de código binario Gray, el cuál tendrá 4 salidas.
Acabamos de hacer un conversor de código de BCD natural a
binario Gray.

22. CONVERSOR DE CODIGO

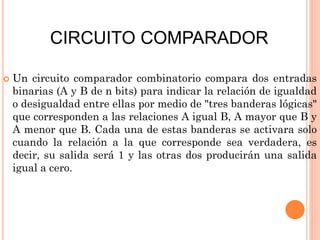

23. CIRCUITO COMPARADOR

Un circuito comparador combinatorio compara dos entradas
binarias (A y B de n bits) para indicar la relación de igualdad
o desigualdad entre ellas por medio de "tres banderas lógicas"
que corresponden a las relaciones A igual B, A mayor que B y
A menor que B. Cada una de estas banderas se activara solo
cuando la relación a la que corresponde sea verdadera, es
decir, su salida será 1 y las otras dos producirán una salida
igual a cero.

24. CIRCUITO COMPARADOR

25. COMBINACIONALES DE
SUMADOR

26. FIN
