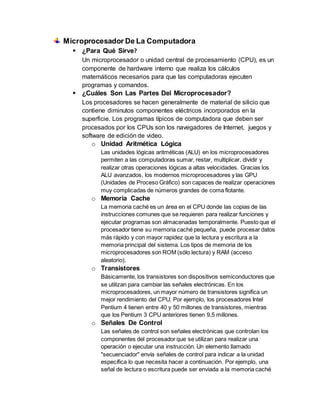

1. Microprocesador De La Computadora
 ¿Para Qué Sirve?
Un microprocesador o unidad central de procesamiento (CPU), es un
componente de hardware interno que realiza los cálculos
matemáticos necesarios para que las computadoras ejecuten
programas y comandos.
 ¿Cuáles Son Las Partes Del Microprocesador?
Los procesadores se hacen generalmente de material de silicio que
contiene diminutos componentes eléctricos incorporados en la
superficie. Los programas típicos de computadora que deben ser
procesados por los CPUs son los navegadores de Internet, juegos y
software de edición de video.
o Unidad Aritmética Lógica
Las unidades lógicas aritméticas (ALU) en los microprocesadores
permiten a las computadoras sumar, restar, multiplicar, dividir y
realizar otras operaciones lógicas a altas velocidades. Gracias los
ALU avanzados, los modernos microprocesadores y las GPU
(Unidades de Proceso Gráfico) son capaces de realizar operaciones
muy complicadas de números grandes de coma flotante.
o Memoria Cache
La memoria caché es un área en el CPU donde las copias de las
instrucciones comunes que se requieren para realizar funciones y
ejecutar programas son almacenadas temporalmente. Puesto que el
procesador tiene su memoria caché pequeña, puede procesar datos
más rápido y con mayor rapidez que la lectura y escritura a la
memoria principal del sistema. Los tipos de memoria de los
microprocesadores son ROM (sólo lectura) y RAM (acceso
aleatorio).
o Transistores
Básicamente, los transistores son dispositivos semiconductores que
se utilizan para cambiar las señales electrónicas. En los
microprocesadores, un mayor número de transistores significa un
mejor rendimiento del CPU. Por ejemplo, los procesadores Intel
Pentium 4 tienen entre 40 y 50 millones de transistores, mientras
que los Pentium 3 CPU anteriores tienen 9,5 millones.
o Señales De Control
Las señales de control son señales electrónicas que controlan los
componentes del procesador que se utilizan para realizar una
operación o ejecutar una instrucción. Un elemento llamado
"secuenciador" envía señales de control para indicar a la unidad
específica lo que necesita hacer a continuación. Por ejemplo, una
señal de lectura o escritura puede ser enviada a la memoria caché

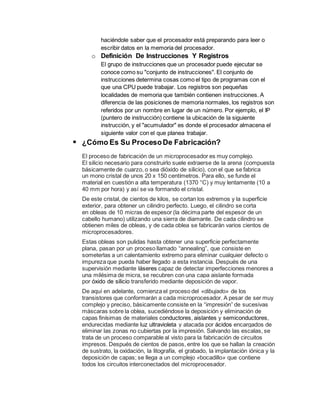

2. haciéndole saber que el procesador está preparando para leer o
escribir datos en la memoria del procesador.
o Definición De Instrucciones Y Registros
El grupo de instrucciones que un procesador puede ejecutar se
conoce como su "conjunto de instrucciones". El conjunto de
instrucciones determina cosas como el tipo de programas con el
que una CPU puede trabajar. Los registros son pequeñas
localidades de memoria que también contienen instrucciones. A
diferencia de las posiciones de memoria normales, los registros son
referidos por un nombre en lugar de un número. Por ejemplo, el IP
(puntero de instrucción) contiene la ubicación de la siguiente
instrucción, y el "acumulador" es donde el procesador almacena el
siguiente valor con el que planea trabajar.
 ¿Cómo Es Su ProcesoDe Fabricación?
El proceso de fabricación de un microprocesador es muy complejo.
El silicio necesario para construirlo suele extraerse de la arena (compuesta
básicamente de cuarzo, o sea dióxido de silicio), con el que se fabrica
un mono cristal de unos 20 x 150 centímetros. Para ello, se funde el
material en cuestión a alta temperatura (1370 °C) y muy lentamente (10 a
40 mm por hora) y así se va formando el cristal.
De este cristal, de cientos de kilos, se cortan los extremos y la superficie
exterior, para obtener un cilindro perfecto. Luego, el cilindro se corta
en obleas de 10 micras de espesor (la décima parte del espesor de un
cabello humano) utilizando una sierra de diamante. De cada cilindro se
obtienen miles de obleas, y de cada oblea se fabricarán varios cientos de
microprocesadores.
Estas obleas son pulidas hasta obtener una superficie perfectamente
plana, pasan por un proceso llamado “annealing”, que consiste en
someterlas a un calentamiento extremo para eliminar cualquier defecto o
impureza que pueda haber llegado a esta instancia. Después de una
supervisión mediante láseres capaz de detectar imperfecciones menores a
una milésima de micra, se recubren con una capa aislante formada
por óxido de silicio transferido mediante deposición de vapor.
De aquí en adelante, comienza el proceso del «dibujado» de los
transistores que conformarán a cada microprocesador. A pesar de ser muy
complejo y preciso, básicamente consiste en la “impresión” de sucesivas
máscaras sobre la oblea, sucediéndose la deposición y eliminación de
capas finísimas de materiales conductores, aislantes y semiconductores,
endurecidas mediante luz ultravioleta y atacada por ácidos encargados de
eliminar las zonas no cubiertas por la impresión. Salvando las escalas, se
trata de un proceso comparable al visto para la fabricación de circuitos
impresos. Después de cientos de pasos, entre los que se hallan la creación
de sustrato, la oxidación, la litografía, el grabado, la implantación iónica y la
deposición de capas; se llega a un complejo «bocadillo» que contiene
todos los circuitos interconectados del microprocesador.

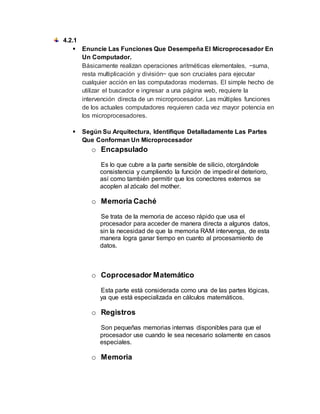

3. 4.2.1
 Enuncie Las Funciones Que Desempeña El Microprocesador En
Un Computador.
Básicamente realizan operaciones aritméticas elementales, −suma,
resta multiplicación y división− que son cruciales para ejecutar
cualquier acción en las computadoras modernas. El simple hecho de
utilizar el buscador e ingresar a una página web, requiere la
intervención directa de un microprocesador. Las múltiples funciones
de los actuales computadores requieren cada vez mayor potencia en
los microprocesadores.
 Según Su Arquitectura, Identifique Detalladamente Las Partes
Que Conforman Un Microprocesador
o Encapsulado
Es lo que cubre a la parte sensible de silicio, otorgándole
consistencia y cumpliendo la función de impedir el deterioro,
así como también permitir que los conectores externos se
acoplen al zócalo del mother.
o Memoria Caché
Se trata de la memoria de acceso rápido que usa el
procesador para acceder de manera directa a algunos datos,
sin la necesidad de que la memoria RAM intervenga, de esta
manera logra ganar tiempo en cuanto al procesamiento de
datos.
o Coprocesador Matemático
Esta parte está considerada como una de las partes lógicas,
ya que está especializada en cálculos matemáticos.
o Registros
Son pequeñas memorias internas disponibles para que el
procesador use cuando le sea necesario solamente en casos
especiales.
o Memoria

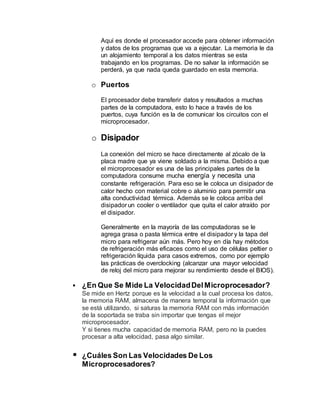

4. Aquí es donde el procesador accede para obtener información
y datos de los programas que va a ejecutar. La memoria le da
un alojamiento temporal a los datos mientras se esta
trabajando en los programas. De no salvar la información se
perderá, ya que nada queda guardado en esta memoria.
o Puertos
El procesador debe transferir datos y resultados a muchas
partes de la computadora, esto lo hace a través de los
puertos, cuya función es la de comunicar los circuitos con el
microprocesador.
o Disipador
La conexión del micro se hace directamente al zócalo de la
placa madre que ya viene soldado a la misma. Debido a que
el microprocesador es una de las principales partes de la
computadora consume mucha energía y necesita una
constante refrigeración. Para eso se le coloca un disipador de
calor hecho con material cobre o aluminio para permitir una
alta conductividad térmica. Además se le coloca arriba del
disipador un cooler o ventilador que quita el calor atraído por
el disipador.
Generalmente en la mayoría de las computadoras se le
agrega grasa o pasta térmica entre el disipador y la tapa del
micro para refrigerar aún más. Pero hoy en día hay métodos
de refrigeración más eficaces como el uso de células peltier o
refrigeración líquida para casos extremos, como por ejemplo
las prácticas de overclocking (alcanzar una mayor velocidad
de reloj del micro para mejorar su rendimiento desde el BIOS).
 ¿En Que Se Mide La VelocidadDelMicroprocesador?
Se mide en Hertz porque es la velocidad a la cual procesa los datos,
la memoria RAM, almacena de manera temporal la información que
se está utilizando, si saturas la memoria RAM con más información
de la soportada se traba sin importar que tengas el mejor
microprocesador.
Y si tienes mucha capacidad de memoria RAM, pero no la puedes
procesar a alta velocidad, pasa algo similar.
 ¿Cuáles Son Las Velocidades De Los
Microprocesadores?

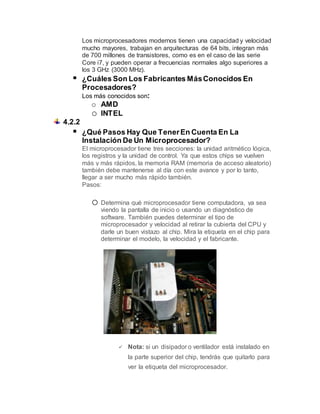

5. Los microprocesadores modernos tienen una capacidad y velocidad
mucho mayores, trabajan en arquitecturas de 64 bits, integran más
de 700 millones de transistores, como es en el caso de las serie
Core i7, y pueden operar a frecuencias normales algo superiores a
los 3 GHz (3000 MHz).
 ¿Cuáles Son Los Fabricantes MásConocidos En
Procesadores?
Los más conocidos son:
o AMD
o INTEL
4.2.2
 ¿Qué Pasos Hay Que TenerEn Cuenta En La
Instalación De Un Microprocesador?
El microprocesador tiene tres secciones: la unidad aritmético lógica,
los registros y la unidad de control. Ya que estos chips se vuelven
más y más rápidos, la memoria RAM (memoria de acceso aleatorio)
también debe mantenerse al día con este avance y por lo tanto,
llegar a ser mucho más rápido también.
Pasos:
o Determina qué microprocesador tiene computadora, ya sea
viendo la pantalla de inicio o usando un diagnóstico de
software. También puedes determinar el tipo de
microprocesador y velocidad al retirar la cubierta del CPU y
darle un buen vistazo al chip. Mira la etiqueta en el chip para
determinar el modelo, la velocidad y el fabricante.
 Nota: si un disipador o ventilador está instalado en
la parte superior del chip, tendrás que quitarlo para
ver la etiqueta del microprocesador.

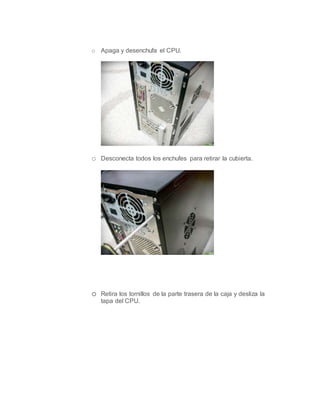

6. o Apaga y desenchufa el CPU.
o Desconecta todos los enchufes para retirar la cubierta.
o Retira los tornillos de la parte trasera de la caja y desliza la
tapa del CPU.

7. o Coloca la tapa en un lugar seguro.
o Elimina cualquier y toda carga eléctrica de tu ropa y cuerpo
tocando una manija o cualquier otro objeto conectado a tierra.
o Busca el microprocesador. Este está en la placa madre en un
zócalo y dependiendo del tipo de ordenador que tienes, el
zócalo puede estar en distintas formas.

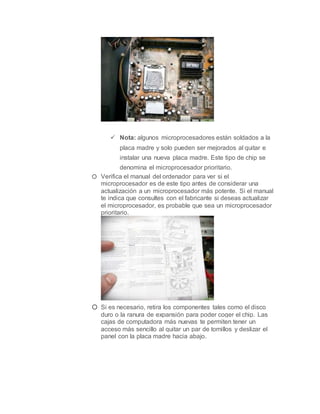

8.  Nota: algunos microprocesadores están soldados a la
placa madre y solo pueden ser mejorados al quitar e
instalar una nueva placa madre. Este tipo de chip se
denomina el microprocesador prioritario.
o Verifica el manual del ordenador para ver si el
microprocesador es de este tipo antes de considerar una
actualización a un microprocesador más potente. Si el manual
te indica que consultes con el fabricante si deseas actualizar
el microprocesador, es probable que sea un microprocesador
prioritario.
o Si es necesario, retira los componentes tales como el disco
duro o la ranura de expansión para poder coger el chip. Las
cajas de computadora más nuevas te permiten tener un
acceso más sencillo al quitar un par de tornillos y deslizar el
panel con la placa madre hacia abajo.

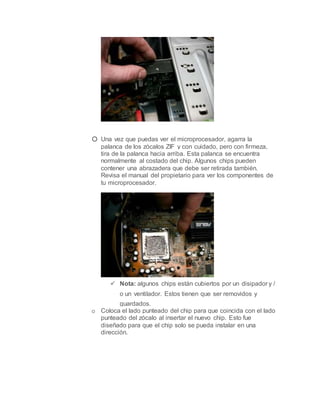

9. o Una vez que puedas ver el microprocesador, agarra la
palanca de los zócalos ZIF y con cuidado, pero con firmeza,
tira de la palanca hacia arriba. Esta palanca se encuentra
normalmente al costado del chip. Algunos chips pueden
contener una abrazadera que debe ser retirada también.
Revisa el manual del propietario para ver los componentes de
tu microprocesador.
 Nota: algunos chips están cubiertos por un disipador y /
o un ventilador. Estos tienen que ser removidos y
guardados.
o Coloca el lado punteado del chip para que coincida con el lado
punteado del zócalo al insertar el nuevo chip. Esto fue
diseñado para que el chip solo se pueda instalar en una
dirección.

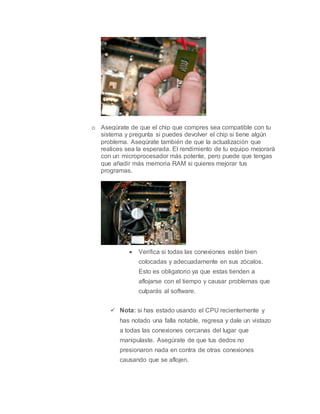

10. o Asegúrate de que el chip que compres sea compatible con tu
sistema y pregunta si puedes devolver el chip si tiene algún
problema. Asegúrate también de que la actualización que
realices sea la esperada. El rendimiento de tu equipo mejorará
con un microprocesador más potente, pero puede que tengas
que añadir más memoria RAM si quieres mejorar tus
programas.
 Verifica si todas las conexiones estén bien
colocadas y adecuadamente en sus zócalos.
Esto es obligatorio ya que estas tienden a
aflojarse con el tiempo y causar problemas que
culparás al software.
 Nota: si has estado usando el CPU recientemente y
has notado una falla notable, regresa y dale un vistazo
a todas las conexiones cercanas del lugar que
manipulaste. Asegúrate de que tus dedos no
presionaron nada en contra de otras conexiones
causando que se aflojen.

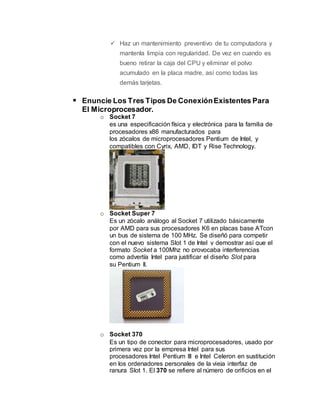

11.  Haz un mantenimiento preventivo de tu computadora y
mantenla limpia con regularidad. De vez en cuando es
bueno retirar la caja del CPU y eliminar el polvo
acumulado en la placa madre, así como todas las
demás tarjetas.
 Enuncie Los Tres Tipos De ConexiónExistentes Para
El Microprocesador.
o Socket 7
es una especificación física y electrónica para la familia de
procesadores x86 manufacturados para
los zócalos de microprocesadores Pentium de Intel, y
compatibles con Cyrix, AMD, IDT y Rise Technology.
o Socket Super 7
Es un zócalo análogo al Socket 7 utilizado básicamente
por AMD para sus procesadores K6 en placas base ATcon
un bus de sistema de 100 MHz. Se diseñó para competir
con el nuevo sistema Slot 1 de Intel y demostrar así que el
formato Socket a 100Mhz no provocaba interferencias
como advertía Intel para justificar el diseño Slot para
su Pentium II.
o Socket 370
Es un tipo de conector para microprocesadores, usado por
primera vez por la empresa Intel para sus
procesadores Intel Pentium III e Intel Celeron en sustitución
en los ordenadores personales de la vieja interfaz de
ranura Slot 1. El 370 se refiere al número de orificios en el

12. zócalo para los pines del procesador. Las versiones
modernas del zócalo 370 se encuentran generalmente en
las placas base Mini-ITX y en los sistemas integrados.
 Enuncie Los MétodosDe Refrigeración De Los
MicroprocesadoresQue Existen.
Existen:
o Refrigeración Por Aire:
 Activa:
Este tipo de refrigeracion se caracteriza por tomar un
sistema pasivo y adicionar un elemento que acelere el
flujo de aire a través de un ventilador.
 Pasiva:
Esta refrigeración funciona mediante el uso de un
"cooler" o "radiador" que permite la transferencia
térmica entre el dispositivo a emplear con el medio
ambiente. Por convección natural este aire caliente se
mueve por ser más liviano permitiendo el flujo de aire.

13. o Refrigeración Líquida (Watercooling):
En este tipo de refrigeración el calor almacenado de los
componentes se disipa al bombear agua u otro líquido
refrigerante por una tubería la cual está conectada al disipador
metálico que va montado en el microprocesador y que al
entrar en contacto con la temperatura del procesador se
evapora para luego ser evacuada por un "radiador".
o Refrigeración Por Metal Liquido:
Es un sistema de enfriamiento cuya fuente de disipación es un
metal en estado líquido que posee un índice de conductividad
térmica mayor que el del agua. El sistema además está
compuesto de una bomba electromagnética que se encarga de
impulsar el líquido por el conducto y tubos de cobre que
interconectan el disipador con la placa que va encima del
procesador. También es un sistema eficiente de disipación

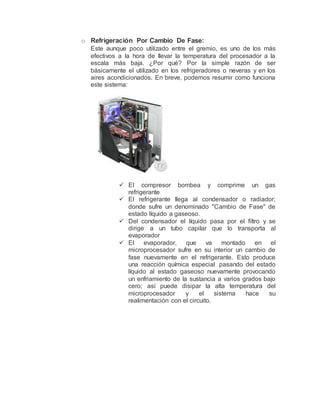

14. o Refrigeración Por Cambio De Fase:
Este aunque poco utilizado entre el gremio, es uno de los más
efectivos a la hora de llevar la temperatura del procesador a la
escala más baja. ¿Por qué? Por la simple razón de ser
básicamente el utilizado en los refrigeradores o neveras y en los
aires acondicionados. En breve, podemos resumir como funciona
este sistema:
 El compresor bombea y comprime un gas
refrigerante
 El refrigerante llega al condensador o radiador;
donde sufre un denominado "Cambio de Fase" de
estado líquido a gaseoso.
 Del condensador el líquido pasa por el filtro y se
dirige a un tubo capilar que lo transporta al
evaporador
 El evaporador, que va montado en el
microprocesador sufre en su interior un cambio de
fase nuevamente en el refrigerante. Esto produce
una reacción química especial pasando del estado
líquido al estado gaseoso nuevamente provocando
un enfriamiento de la sustancia a varios grados bajo
cero; así puede disipar la alta temperatura del
microprocesador y el sistema hace su
realimentación con el circuito.

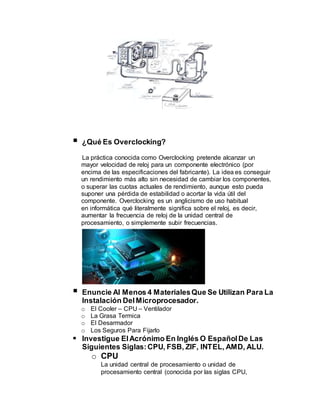

15.  ¿Qué Es Overclocking?
La práctica conocida como Overclocking pretende alcanzar un
mayor velocidad de reloj para un componente electrónico (por
encima de las especificaciones del fabricante). La idea es conseguir
un rendimiento más alto sin necesidad de cambiar los componentes,
o superar las cuotas actuales de rendimiento, aunque esto pueda
suponer una pérdida de estabilidad o acortar la vida útil del
componente. Overclocking es un anglicismo de uso habitual
en informática qué literalmente significa sobre el reloj, es decir,
aumentar la frecuencia de reloj de la unidad central de
procesamiento, o simplemente subir frecuencias.
 Enuncie Al Menos 4 MaterialesQue Se Utilizan Para La
Instalación DelMicroprocesador.
o El Cooler – CPU – Ventilador
o La Grasa Termica
o El Desarmador
o Los Seguros Para Fijarlo
 Investigue ElAcrónimo En Inglés O EspañolDe Las
Siguientes Siglas:CPU, FSB, ZIF, INTEL, AMD, ALU.
o CPU
La unidad central de procesamiento o unidad de
procesamiento central (conocida por las siglas CPU,

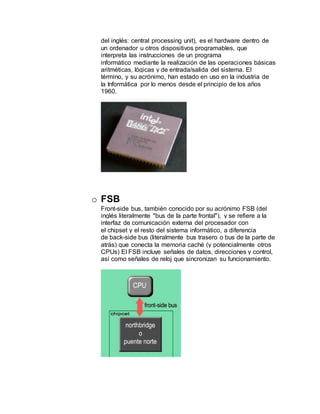

16. del inglés: central processing unit), es el hardware dentro de
un ordenador u otros dispositivos programables, que
interpreta las instrucciones de un programa
informático mediante la realización de las operaciones básicas
aritméticas, lógicas y de entrada/salida del sistema. El
término, y su acrónimo, han estado en uso en la industria de
la Informática por lo menos desde el principio de los años
1960.
o FSB
Front-side bus, también conocido por su acrónimo FSB (del
inglés literalmente "bus de la parte frontal"), y se refiere a la
interfaz de comunicación externa del procesador con
el chipset y el resto del sistema informático, a diferencia
de back-side bus (literalmente bus trasero o bus de la parte de
atrás) que conecta la memoria caché (y potencialmente otros
CPUs) El FSB incluye señales de datos, direcciones y control,
así como señales de reloj que sincronizan su funcionamiento.

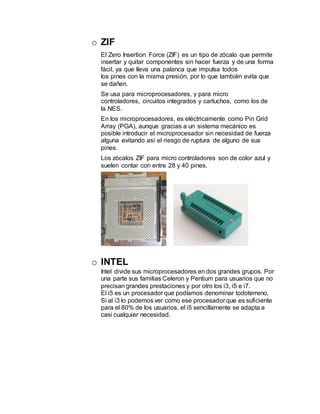

17. o ZIF
El Zero Insertion Force (ZIF) es un tipo de zócalo que permite
insertar y quitar componentes sin hacer fuerza y de una forma
fácil, ya que lleva una palanca que impulsa todos
los pines con la misma presión, por lo que también evita que
se dañen.
Se usa para microprocesadores, y para micro
controladores, circuitos integrados y cartuchos, como los de
la NES.
En los microprocesadores, es eléctricamente como Pin Grid
Array (PGA), aunque gracias a un sistema mecánico es
posible introducir el microprocesador sin necesidad de fuerza
alguna evitando así el riesgo de ruptura de alguno de sus
pines.
Los zócalos ZIF para micro controladores son de color azul y
suelen contar con entre 28 y 40 pines.
o INTEL
Intel divide sus microprocesadores en dos grandes grupos. Por
una parte sus familias Celeron y Pentium para usuarios que no
precisan grandes prestaciones y por otro los i3, i5 e i7.
El i5 es un procesador que podíamos denominar todoterreno.
Si al i3 lo podemos ver como ese procesador que es suficiente
para el 80% de los usuarios, el i5 sencillamente se adapta a
casi cualquier necesidad.

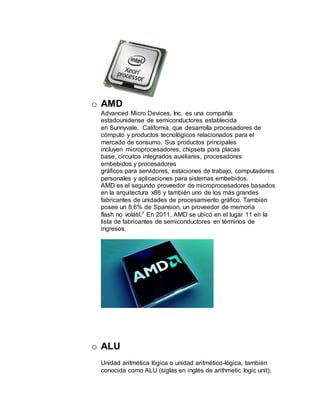

18. o AMD
Advanced Micro Devices, Inc. es una compañía
estadounidense de semiconductores establecida
en Sunnyvale, California, que desarrolla procesadores de
cómputo y productos tecnológicos relacionados para el
mercado de consumo. Sus productos principales
incluyen microprocesadores, chipsets para placas
base, circuitos integrados auxiliares, procesadores
embebidos y procesadores
gráficos para servidores, estaciones de trabajo, computadores
personales y aplicaciones para sistemas embebidos.
AMD es el segundo proveedor de microprocesadores basados
en la arquitectura x86 y también uno de los más grandes
fabricantes de unidades de procesamiento gráfico. También
posee un 8,6% de Spansion, un proveedor de memoria
flash no volátil.7 En 2011, AMD se ubicó en el lugar 11 en la
lista de fabricantes de semiconductores en términos de
ingresos.
o ALU
Unidad aritmética lógica o unidad aritmético-lógica, también
conocida como ALU (siglas en inglés de arithmetic logic unit),

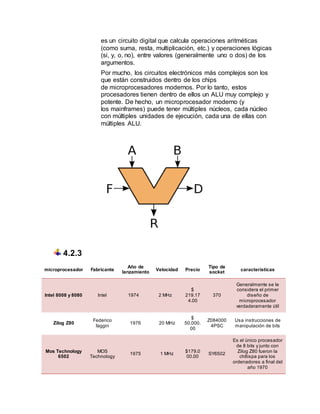

19. es un circuito digital que calcula operaciones aritméticas
(como suma, resta, multiplicación, etc.) y operaciones lógicas
(si, y, o, no), entre valores (generalmente uno o dos) de los
argumentos.
Por mucho, los circuitos electrónicos más complejos son los
que están construidos dentro de los chips
de microprocesadores modernos. Por lo tanto, estos
procesadores tienen dentro de ellos un ALU muy complejo y
potente. De hecho, un microprocesador moderno (y
los mainframes) puede tener múltiples núcleos, cada núcleo
con múltiples unidades de ejecución, cada una de ellas con
múltiples ALU.
4.2.3
microprocesador Fabricante
Año de
lanzamiento
Velocidad Precio
Tipo de
socket
caracteristicas
Intel 8008 y 8080 Intel 1974 2 MHz
$
219.17
4.00
370
Generalmente se le
considera el primer
diseño de
microprocesador
verdaderamente útil
Zilog Z80
Federico
faggin
1976 20 MHz
$
50.000.
00
Z084000
4PSC
Usa instrucciones de
manipulación de bits
Mos Technology
6502
MOS
Technology
1975 1 MHz
$179.0
00.00
SY6502
Es el único procesador
de 8 bits y junto con
Zilog Z80 fueron la
ch8ispa para los
ordenadores a final del
año 1970

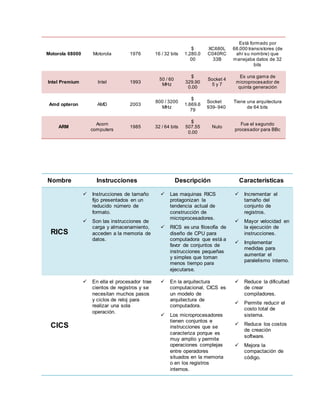

20. Motorola 68000 Motorola 1976 16 / 32 bits
$
1.280.0
00
XC680L
C040RC
33B
Está formado por
68.000 transistores (de
ahí su nombre) que
manejaba datos de 32
bits
Intel Premium Intel 1993
50 / 60
MHz
$
329.90
0.00
Socket 4
5 y 7
Es una gama de
microprocesador de
quinta generación
Amd opteron AMD 2003
800 / 3200
MHz
$
1.669.6
79
Socket
939- 940
Tiene una arquitectura
de 64 bits
ARM
Acorn
computers
1985 32 / 64 bits
$
507.55
0.00
Nulo
Fue el segundo
procesador para BBc
Nombre Instrucciones Descripción Características
RICS
 Instrucciones de tamaño
fijo presentados en un
reducido número de
formato.
 Son las instrucciones de
carga y almacenamiento,
acceden a la memoria de
datos.
 Las maquinas RICS
protagonizan la
tendencia actual de
construcción de
microprocesadores.
 RICS es una filosofía de
diseño de CPU para
computadora que está a
favor de conjuntos de
instrucciones pequeñas
y simples que toman
menos tiempo para
ejecutarse.
 Incrementar el
tamaño del
conjunto de
registros.
 Mayor velocidad en
la ejecución de
instrucciones.
 Implementar
medidas para
aumentar el
paralelismo interno.
CICS
 En ella el procesador trae
cientos de registros y se
necesitan muchos pasos
y ciclos de reloj para
realizar una sola
operación.
 En la arquitectura
computacional, CICS es
un modelo de
arquitectura de
computadora.
 Los microprocesadores
tienen conjuntos e
instrucciones que se
caracteriza porque es
muy amplio y permite
operaciones complejas
entre operadores
situados en la memoria
o en los registros
internos.
 Reduce la dificultad
de crear
compiladores.
 Permite reducir el
costo total de
sistema.
 Reduce los costos
de creación
software.
 Mejora la
compactación de
código.
