1. 20/09/2022 1

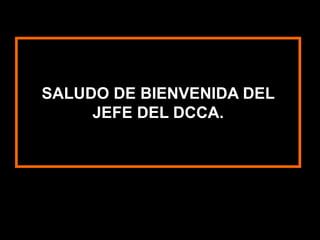

SALUDO DE BIENVENIDA DEL
JEFE DEL DCCA.

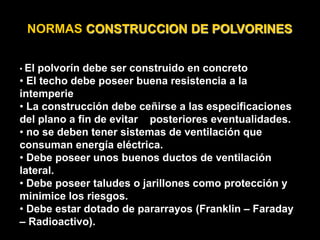

2. NORMAS CONSTRUCCION DE POLVORINES
• El polvorín debe ser construido en concreto
• El techo debe poseer buena resistencia a la
intemperie
• La construcción debe ceñirse a las especificaciones
del plano a fin de evitar posteriores eventualidades.
• no se deben tener sistemas de ventilación que
consuman energía eléctrica.
• Debe poseer unos buenos ductos de ventilación
lateral.
• Debe poseer taludes o jarillones como protección y
minimice los riesgos.
• Debe estar dotado de pararrayos (Franklin – Faraday
– Radioactivo).

3. 1. Registro perimétrico del área para evitar la presencia de personal
inexperto y animales.
2. Ubicación previa de un sector que nos ofrezca cubierta y protección.
Distancia mínima de 200 metros.
3. Nunca se deben llevar explosivos en los bolsillos de la ropa ni en
otra parte del cuerpo.
4. No se permitirá el empleo de otro elemento diferente a la pinza M-2
para efectuar los cebados.
5. Nunca se utilizaran herramientas hechas de metales que produzcan
chispas para abrir cajas de explosivos.
6. Nunca se colocaran los explosivos en lugares donde estén
expuestos a las llamas, al calor excesivo, a las chispas o a los
golpes

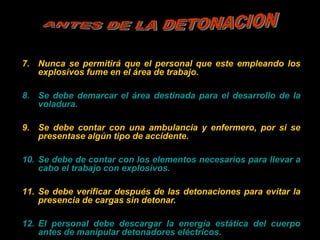

4. 7. Nunca se permitirá que el personal que este empleando los
explosivos fume en el área de trabajo.
8. Se debe demarcar el área destinada para el desarrollo de la
voladura.
9. Se debe contar con una ambulancia y enfermero, por si se
presentase algún tipo de accidente.
10. Se debe de contar con los elementos necesarios para llevar a
cabo el trabajo con explosivos.
11. Se debe verificar después de las detonaciones para evitar la
presencia de cargas sin detonar.
12. El personal debe descargar la energía estática del cuerpo
antes de manipular detonadores eléctricos.

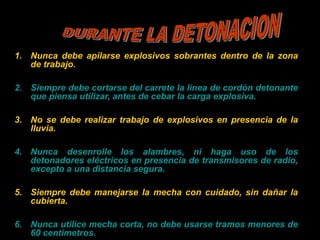

5. 1. Nunca debe apilarse explosivos sobrantes dentro de la zona
de trabajo.
2. Siempre debe cortarse del carrete la línea de cordón detonante
que piensa utilizar, antes de cebar la carga explosiva.
3. No se debe realizar trabajo de explosivos en presencia de la
lluvia.
4. Nunca desenrolle los alambres, ni haga uso de los
detonadores eléctricos en presencia de transmisores de radio,
excepto a una distancia segura.
5. Siempre debe manejarse la mecha con cuidado, sin dañar la
cubierta.
6. Nunca utilice mecha corta, no debe usarse tramos menores de
60 centímetros.

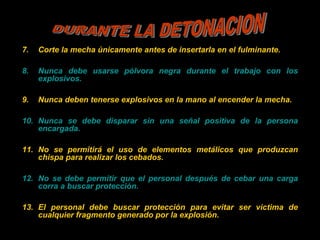

6. 7. Corte la mecha únicamente antes de insertarla en el fulminante.
8. Nunca debe usarse pólvora negra durante el trabajo con los
explosivos.
9. Nunca deben tenerse explosivos en la mano al encender la mecha.
10. Nunca se debe disparar sin una señal positiva de la persona
encargada.
11. No se permitirá el uso de elementos metálicos que produzcan
chispa para realizar los cebados.
12. No se debe permitir que el personal después de cebar una carga
corra a buscar protección.
13. El personal debe buscar protección para evitar ser victima de
cualquier fragmento generado por la explosión.

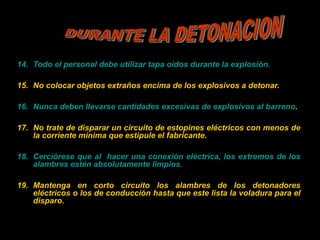

7. 14. Todo el personal debe utilizar tapa oídos durante la explosión.
15. No colocar objetos extraños encima de los explosivos a detonar.
16. Nunca deben llevarse cantidades excesivas de explosivos al barreno.
17. No trate de disparar un circuito de estopines eléctricos con menos de
la corriente mínima que estipule el fabricante.
18. Cerciórese que al hacer una conexión eléctrica, los extremos de los
alambres estén absolutamente limpios.
19. Mantenga en corto circuito los alambres de los detonadores
eléctricos o los de conducción hasta que este lista la voladura para el
disparo.

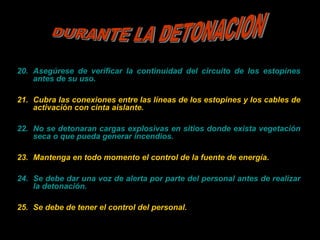

8. 20. Asegúrese de verificar la continuidad del circuito de los estopines
antes de su uso.
21. Cubra las conexiones entre las líneas de los estopines y los cables de
activación con cinta aislante.
22. No se detonaran cargas explosivas en sitios donde exista vegetación
seca o que pueda generar incendios.
23. Mantenga en todo momento el control de la fuente de energía.
24. Se debe dar una voz de alerta por parte del personal antes de realizar
la detonación.
25. Se debe de tener el control del personal.

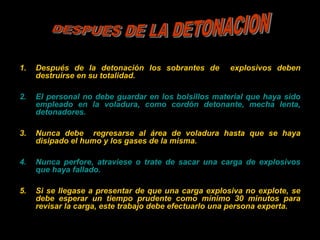

9. 1. Después de la detonación los sobrantes de explosivos deben
destruirse en su totalidad.
2. El personal no debe guardar en los bolsillos material que haya sido
empleado en la voladura, como cordón detonante, mecha lenta,
detonadores.
3. Nunca debe regresarse al área de voladura hasta que se haya
disipado el humo y los gases de la misma.
4. Nunca perfore, atraviese o trate de sacar una carga de explosivos
que haya fallado.
5. Si se llegase a presentar de que una carga explosiva no explote, se
debe esperar un tiempo prudente como mínimo 30 minutos para
revisar la carga, este trabajo debe efectuarlo una persona experta.

10. ALMACENAMIENTO DE EXPLOSIVOS
• El tipo y clase de explosivos
• Las características físicas y químicas
• La cantidad de explosivo
• El tiempo de almacenamiento
• Las características físicas del sitio
• Las condiciones de medio ambiente

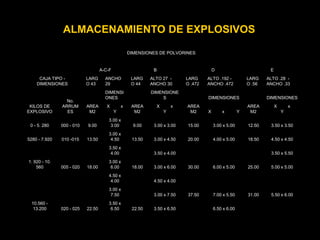

11. ALMACENAMIENTO DE EXPLOSIVOS
DIMENSIONES DE POLVORINES
CAJA TIPO -
DIMENSIONES
A-C-F B D E
LARG
O 43
ANCHO
29
LARG
O 44
ALTO 27 -
ANCHO 30
LARG
O .472
ALTO .192 -
ANCHO .472
LARG
O .56
ALTO .28 -
ANCHO .33
KILOS DE
EXPLOSIVO
No.
ARRUM
ES
AREA
M2
DIMENSI
ONES
AREA
M2
DIMENSIONE
S
AREA
M2
DIMENSIONES
AREA
M2
DIMENSIONES
X x
Y
X x
Y X x Y
X x
Y
0 - 5. 280 000 - 010 9.00
3.00 x
3.00 9.00 3.00 x 3.00 15.00 3.00 x 5.00 12.50 3.50 x 3.50
5280 - 7.920 010 -015 13.50
3.00 x
4.50 13.50 3.00 x 4.50 20.00 4.00 x 5.00 18.50 4.50 x 4.50
3.50 x
4.00 3.50 x 4.00 3.50 x 5.50
1. 920 - 10.
560 005 - 020 18.00
3.00 x
6.00 18.00 3.00 x 6.00 30.00 6.00 x 5.00 25.00 5.00 x 5.00
4.50 x
4.00 4.50 x 4.00
3.00 x
7.50 3.00 x 7.50 37.50 7.00 x 5.50 31.00 5.50 x 6.00
10.560 -
13.200 020 - 025 22.50
3.50 x
6.50 22.50 3.50 x 6.50 6.50 x 6.00

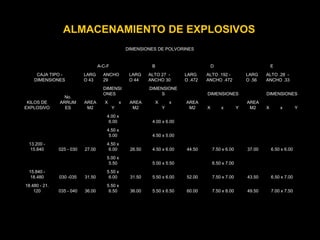

12. ALMACENAMIENTO DE EXPLOSIVOS
DIMENSIONES DE POLVORINES
CAJA TIPO -
DIMENSIONES
A-C-F B D E
LARG
O 43
ANCHO
29
LARG
O 44
ALTO 27 -
ANCHO 30
LARG
O .472
ALTO .192 -
ANCHO .472
LARG
O .56
ALTO .28 -
ANCHO .33
KILOS DE
EXPLOSIVO
No.
ARRUM
ES
AREA
M2
DIMENSI
ONES
AREA
M2
DIMENSIONE
S
AREA
M2
DIMENSIONES
AREA
M2
DIMENSIONES
X x
Y
X x
Y X x Y X x Y
4.00 x
6.00 4.00 x 6.00
4.50 x
5.00 4.50 x 5.00
13.200 -
15.840 025 - 030 27.00
4.50 x
6.00 26.50 4.50 x 6.00 44.50 7.50 x 6.00 37.00 6.50 x 6.00
5.00 x
5.50 5.00 x 5.50 6.50 x 7.00
15.840 -
18.480 030 -035 31.50
5.50 x
6.00 31.50 5.50 x 6.00 52.00 7.50 x 7.00 43.50 6.50 x 7.00
18.480 - 21.
120 035 - 040 36.00
5.50 x
6.50 36.00 5.50 x 6.50 60.00 7.50 x 8.00 49.50 7.00 x 7.50

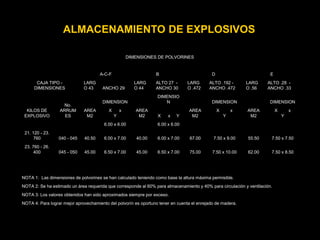

13. ALMACENAMIENTO DE EXPLOSIVOS
DIMENSIONES DE POLVORINES
CAJA TIPO -
DIMENSIONES
A-C-F B D E
LARG
O 43 ANCHO 29
LARG
O 44
ALTO 27 -
ANCHO 30
LARG
O .472
ALTO .192 -
ANCHO .472
LARG
O .56
ALTO .28 -
ANCHO .33
KILOS DE
EXPLOSIVO
No.
ARRUM
ES
AREA
M2
DIMENSION
AREA
M2
DIMENSIO
N
AREA
M2
DIMENSION
AREA
M2
DIMENSION
X x
Y X x Y
X x
Y
X x
Y
6.00 x 6.00 6.00 x 6.00
21. 120 - 23.
760 040 - 045 40.50 6.00 x 7.00 40.00 6.00 x 7.00 67.00 7.50 x 9.00 55.50 7.50 x 7.50
23. 760 - 26.
400 045 - 050 45.00 6.50 x 7.00 45.00 6.50 x 7.00 75.00 7.50 x 10.00 62.00 7.50 x 8.50
NOTA 1: Las dimensiones de polvorines se han calculado teniendo como base la altura máxima permisible.
NOTA 2: Se ha estimado un área requerida que corresponde al 60% para almacenamiento y 40% para circulación y ventilación.
NOTA 3: Los valores obtenidos han sido aproximados siempre por exceso.
NOTA 4: Para lograr mejor aprovechamiento del polvorín es oportuno tener en cuenta el enrejado de madera.

14. ALMACENAMIENTO DE EXPLOSIVOS
M² POR ARRUME
ALTURA
MAXIMA
EN
CAJAS
ALTURA EN
METROS
M³ POR
ARRUME
No. DE CAJAS EXPLOSIVO
.50 6 1.56 .78 528 • INDUGEL
.53 6 1.62 .86 528 • ANFO
.50 6 1.52 .76 521 • SISMIGEL
.89 6 1.54 1.37 527 • MECHA
.74 6 1.68 1.24 528 • CORDON
.50 7 1.47 .74 616 •
CANTIDADES ALMACENADAS POR ARRUMES

15. PLANOS CONTRUCCION POLVORINES

16. PLANOS CONTRUCCION POLVORINES
