La perforación se utiliza para agujerear capas de material y realizar barrenos que luego se llenan de explosivos para fracturar la corteza terrestre. Existen diferentes métodos de perforación como mecánicos, químicos, térmicos y más. La perforación subterránea se realiza con equipos como jumbos para construir túneles, mientras que la perforación a cielo abierto utiliza equipos sobre neumáticos, orugas o camiones.

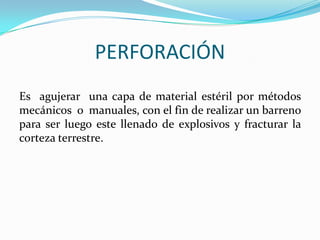

2. PERFORACIÓN
Es agujerar una capa de material estéril por métodos
mecánicos o manuales, con el fin de realizar un barreno
para ser luego este llenado de explosivos y fracturar la
corteza terrestre.

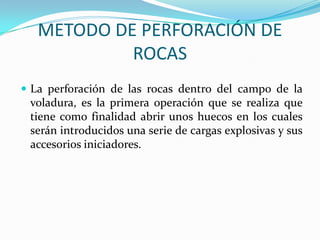

3. METODO DE PERFORACIÓN DE
ROCAS
 La perforación de las rocas dentro del campo de la
voladura, es la primera operación que se realiza que
tiene como finalidad abrir unos huecos en los cuales
serán introducidos una serie de cargas explosivas y sus
accesorios iniciadores.

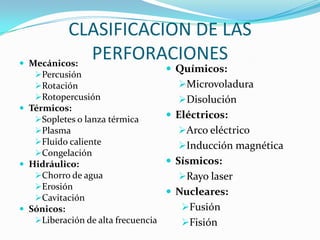

4. CLASIFICACION DE LAS
 Mecánicos:
PERFORACIONES
 Químicos:
Percusión
Rotación Microvoladura
Rotopercusión Disolución
 Térmicos:
Sopletes o lanza térmica  Eléctricos:
Plasma Arco eléctrico
Fluido caliente Inducción magnética
Congelación
 Hidráulico:  Sísmicos:
Chorro de agua Rayo laser
Erosión
 Nucleares:
Cavitación
 Sónicos: Fusión
Liberación de alta frecuencia Fisión

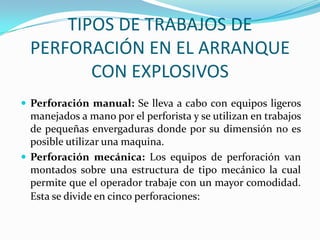

5. TIPOS DE TRABAJOS DE
PERFORACIÓN EN EL ARRANQUE
CON EXPLOSIVOS
 Perforación manual: Se lleva a cabo con equipos ligeros
manejados a mano por el perforista y se utilizan en trabajos
de pequeñas envergaduras donde por su dimensión no es
posible utilizar una maquina.
 Perforación mecánica: Los equipos de perforación van
montados sobre una estructura de tipo mecánico la cual
permite que el operador trabaje con un mayor comodidad.
Esta se divide en cinco perforaciones:

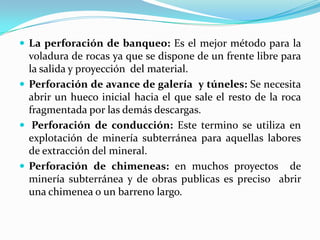

6.  La perforación de banqueo: Es el mejor método para la
voladura de rocas ya que se dispone de un frente libre para
la salida y proyección del material.
 Perforación de avance de galería y túneles: Se necesita
abrir un hueco inicial hacia el que sale el resto de la roca
fragmentada por las demás descargas.
 Perforación de conducción: Este termino se utiliza en
explotación de minería subterránea para aquellas labores
de extracción del mineral.
 Perforación de chimeneas: en muchos proyectos de
minería subterránea y de obras publicas es preciso abrir
una chimenea o un barreno largo.

7. DIFERENTES MÉTODOS DE
PERFORACIÓN
Los dos grandes métodos mecánicos de perforación de
roca son:
 Método retropercutivo
Son los mas utilizados en todos los tipo de rocas, tanto
si el martillo se sitúa en cabeza o como en el fondo del
barreno.
Método rotativo
Se subdivide a su vez en dos grupos según la penetración
se realiza por trituración empleando triconos, o por
corte utilizando bocas especiales.

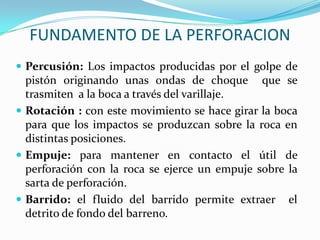

8. FUNDAMENTO DE LA PERFORACION
 Percusión: Los impactos producidas por el golpe de
pistón originando unas ondas de choque que se
trasmiten a la boca a través del varillaje.
 Rotación : con este movimiento se hace girar la boca
para que los impactos se produzcan sobre la roca en
distintas posiciones.
 Empuje: para mantener en contacto el útil de
perforación con la roca se ejerce un empuje sobre la
sarta de perforación.
 Barrido: el fluido del barrido permite extraer el
detrito de fondo del barreno.

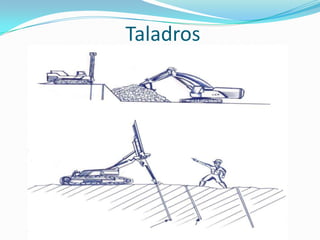

9. Taladros

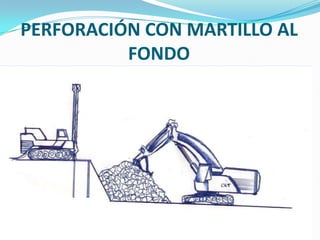

10. PERFORACIÓN CON MARTILLO AL
FONDO

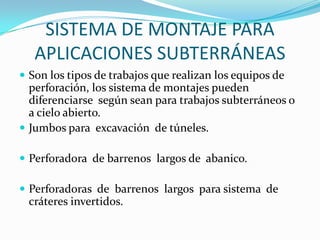

11. SISTEMA DE MONTAJE PARA
APLICACIONES SUBTERRÁNEAS
 Son los tipos de trabajos que realizan los equipos de
perforación, los sistema de montajes pueden
diferenciarse según sean para trabajos subterráneos o
a cielo abierto.
 Jumbos para excavación de túneles.
 Perforadora de barrenos largos de abanico.
 Perforadoras de barrenos largos para sistema de
cráteres invertidos.

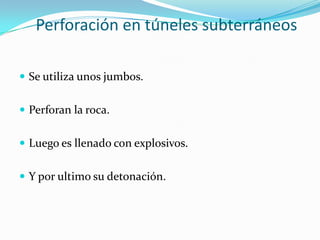

12. Perforación en túneles subterráneos
 Se utiliza unos jumbos.
 Perforan la roca.
 Luego es llenado con explosivos.
 Y por ultimo su detonación.

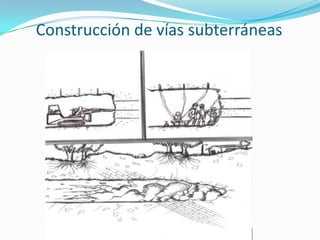

13. Construcción de vías subterráneas

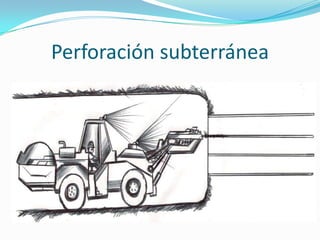

14. Perforación subterránea

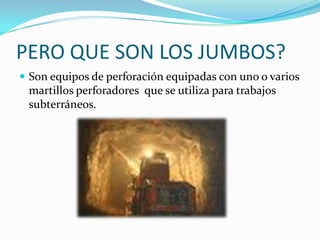

15. PERO QUE SON LOS JUMBOS?
 Son equipos de perforación equipadas con uno o varios
martillos perforadores que se utiliza para trabajos
subterráneos.

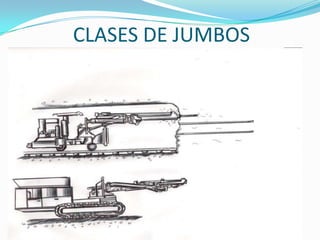

16. CLASES DE JUMBOS

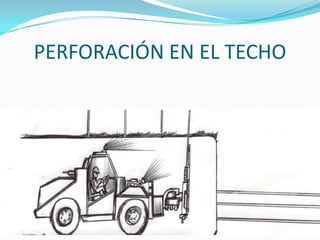

17. PERFORACIÓN EN EL TECHO

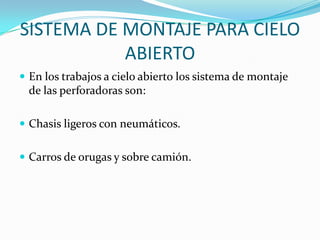

18. SISTEMA DE MONTAJE PARA CIELO
ABIERTO
 En los trabajos a cielo abierto los sistema de montaje
de las perforadoras son:
 Chasis ligeros con neumáticos.
 Carros de orugas y sobre camión.

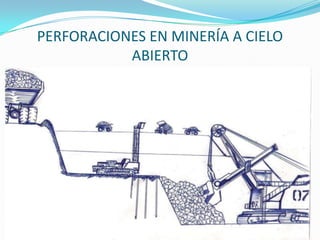

19. PERFORACIONES EN MINERÍA A CIELO
ABIERTO

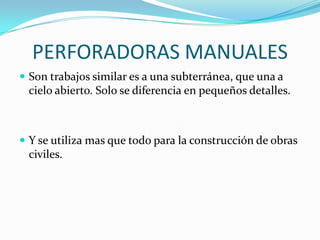

20. PERFORADORAS MANUALES
 Son trabajos similar es a una subterránea, que una a
cielo abierto. Solo se diferencia en pequeños detalles.
 Y se utiliza mas que todo para la construcción de obras
civiles.

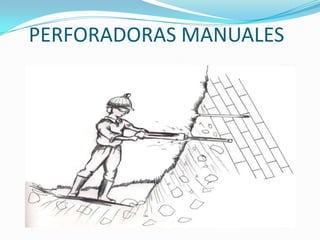

21. PERFORADORAS MANUALES

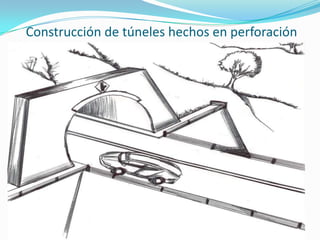

22. Construcción de túneles hechos en perforación

23.  MANUEL LOZANO FERNANDEZ (ING. MINAS)
