El documento describe el diseño estructural del Sydney Opera House. Se presentaron 233 proyectos para el concurso de diseño en 1957, ganando el arquitecto danés Jørn Utzon. Utzon diseñó una estructura basada en secciones de esfera usando concreto pretensado con costillas huecas. La construcción tomó 16 años y se enfrentó a desafíos como el viento, la unión de segmentos y control de temperatura. El Sydney Opera House alberga varias salas y fue una obra visionaria aunque controvertida.

1. DISEÑO ESTRUCTURAL
UNO
P R O F E S O R : R U B E N L O Z A J A R A M I L L O
A L U M N A : S O F I A I S A B E L M O L I N A O R O Z C O
UNIVERSIDAD DE GUADALAJARA

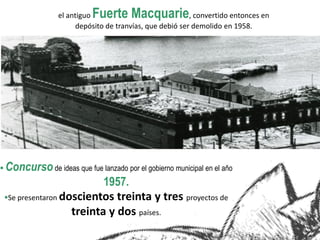

3.  Concursode ideas que fue lanzado por el gobierno municipal en el año
1957.
Se presentaron doscientos treinta y tres proyectos de
treinta y dos países.
el antiguo Fuerte Macquarie, convertido entonces en
depósito de tranvías, que debió ser demolido en 1958.

4. RENOMBRADO ARQUITECTO ESTADOUNIDENSE,
R E S C A T A S U P R O Y E C T O D E
L O S Q U E Y A H A B I A N S I D O
R E C H A Z A D O S Y R E G R E S A A
L A C O M P E T E N C I A !

8. eldanésJørnUtzonquien
sequedóconelproyecto.
"Para mí es una gran alegría saber hasta qué punto el edificio es
amado, por los australianos en general y en particular por Sydney"
Jørn Utzon

9. Utzon como el único arquitecto fue
inesperado, audaz y visionario.

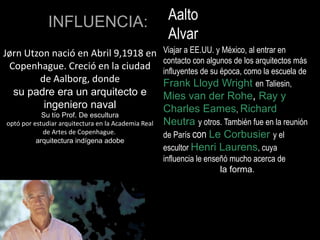

10. Jørn Utzon nació en Abril 9,1918 en
Copenhague. Creció en la ciudad
de Aalborg, donde
su padre era un arquitecto e
ingeniero naval
Su tío Prof. De escultura
optó por estudiar arquitectura en la Academia Real
de Artes de Copenhague.
arquitectura indígena adobe
INFLUENCIA: Aalto
Alvar
Viajar a EE.UU. y México, al entrar en
contacto con algunos de los arquitectos más
influyentes de su época, como la escuela de
Frank Lloyd Wright en Taliesin,
Mies van der Rohe, Ray y
Charles Eames, Richard
Neutra y otros. También fue en la reunión
de París con Le Corbusier y el
escultor Henri Laurens, cuya
influencia le enseñó mucho acerca de
la forma.

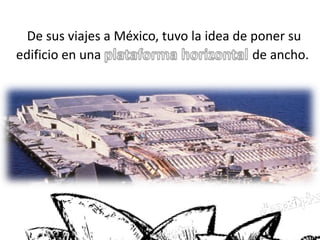

11. De sus viajes a México, tuvo la idea de poner su
edificio en una de ancho.

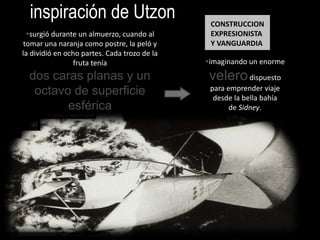

12. La inspiración de Utzon:
surgió durante un almuerzo, cuando al
tomar una naranja como postre, la peló y
la dividió en ocho partes. Cada trozo de la
fruta tenía
dos caras planas y un
octavo de superficie
esférica
imaginando un enorme
velerodispuesto
para emprender viaje
desde la bella bahía
de Sidney.
CONSTRUCCION
EXPRESIONISTA
Y VANGUARDIA

13. Ove Arup
Utzon y el ingeniero…

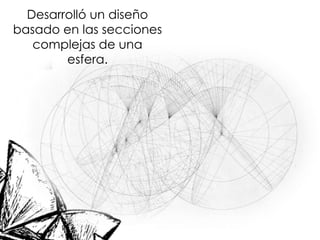

14. Desarrolló un diseño
basado en las secciones
complejas de una
esfera.

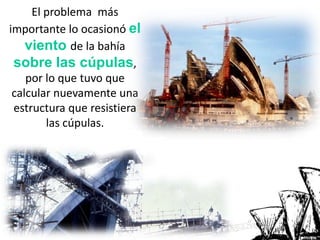

15. El problema más
importante lo ocasionó el
viento de la bahía
sobre las cúpulas,
por lo que tuvo que
calcular nuevamente una
estructura que resistiera
las cúpulas.

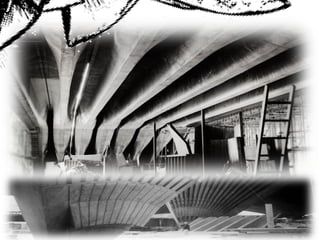

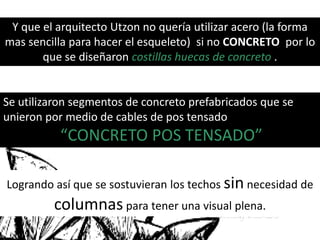

16. Y que el arquitecto Utzon no quería utilizar acero (la forma
mas sencilla para hacer el esqueleto) si no CONCRETO por lo
que se diseñaron costillas huecas de concreto .
Se utilizaron segmentos de concreto prefabricados que se
unieron por medio de cables de pos tensado
“CONCRETO POS TENSADO”
Logrando así que se sostuvieran los techos sin necesidad de
columnas para tener una visual plena.

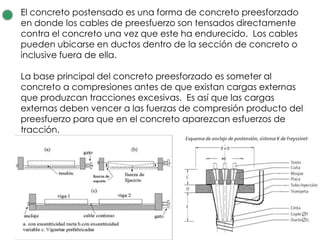

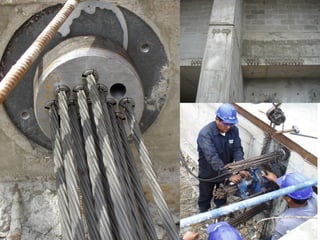

18. El concreto postensado es una forma de concreto preesforzado
en donde los cables de preesfuerzo son tensados directamente
contra el concreto una vez que este ha endurecido. Los cables
pueden ubicarse en ductos dentro de la sección de concreto o
inclusive fuera de ella.
La base principal del concreto preesforzado es someter al
concreto a compresiones antes de que existan cargas externas
que produzcan tracciones excesivas. Es así que las cargas
externas deben vencer a las fuerzas de compresión producto del
preesfuerzo para que en el concreto aparezcan esfuerzos de
tracción.

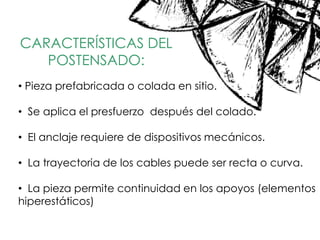

19. CARACTERÍSTICAS DEL
POSTENSADO:
• Pieza prefabricada o colada en sitio.
• Se aplica el presfuerzo después del colado.
• El anclaje requiere de dispositivos mecánicos.
• La trayectoria de los cables puede ser recta o curva.
• La pieza permite continuidad en los apoyos (elementos
hiperestáticos)

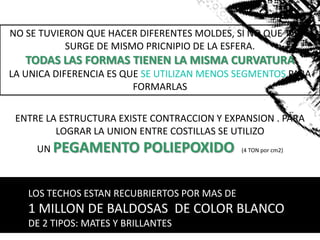

21. NO SE TUVIERON QUE HACER DIFERENTES MOLDES, SI NO QUE TODO
SURGE DE MISMO PRICNIPIO DE LA ESFERA.
TODAS LAS FORMAS TIENEN LA MISMA CURVATURA
LA UNICA DIFERENCIA ES QUE SE UTILIZAN MENOS SEGMENTOS PARA
FORMARLAS
ENTRE LA ESTRUCTURA EXISTE CONTRACCION Y EXPANSION . PARA
LOGRAR LA UNION ENTRE COSTILLAS SE UTILIZO
UN PEGAMENTO POLIEPOXIDO (4 TON por cm2)

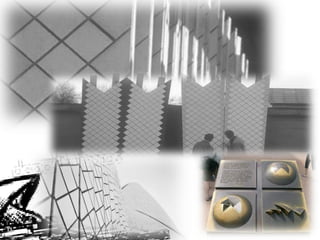

LOS TECHOS ESTAN RECUBRIERTOS POR MAS DE
1 MILLON DE BALDOSAS DE COLOR BLANCO
DE 2 TIPOS: MATES Y BRILLANTES

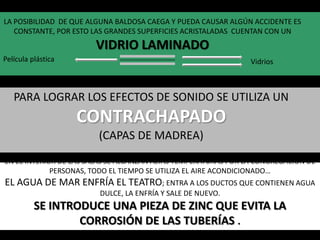

23. LA POSIBILIDAD DE QUE ALGUNA BALDOSA CAEGA Y PUEDA CAUSAR ALGÚN ACCIDENTE ES
CONSTANTE, POR ESTO LAS GRANDES SUPERFICIES ACRISTALADAS CUENTAN CON UN
VIDRIO LAMINADO
VidriosPelícula plástica
PARA LOGRAR LOS EFECTOS DE SONIDO SE UTILIZA UN
CONTRACHAPADO
(CAPAS DE MADREA)
EN EL INTERIOR DE LAS SALAS SE ALCANZAN ALTAS TEMPERATURAS POR LA CONGREGACIÓN DE
PERSONAS, TODO EL TIEMPO SE UTILIZA EL AIRE ACONDICIONADO…
EL AGUA DE MAR ENFRÍA EL TEATRO; ENTRA A LOS DUCTOS QUE CONTIENEN AGUA
DULCE, LA ENFRÍA Y SALE DE NUEVO.
SE INTRODUCE UNA PIEZA DE ZINC QUE EVITA LA
CORROSIÓN DE LAS TUBERÍAS .

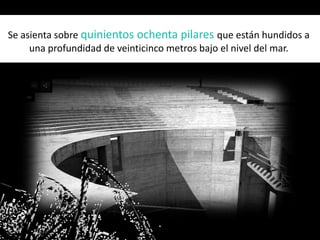

24. Se asienta sobre quinientos ochenta pilares que están hundidos a
una profundidad de veinticinco metros bajo el nivel del mar.

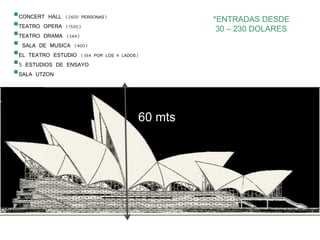

25. 60 mts
CONCERT HALL (2600 PERSONAS)
TEATRO OPERA (1500)
TEATRO DRAMA (544)
 SALA DE MUSICA (400)
EL TEATRO ESTUDIO (364 POR LOS 4 LADOS)
5 ESTUDIOS DE ENSAYO
SALA UTZON
*ENTRADAS DESDE
30 – 230 DOLARES

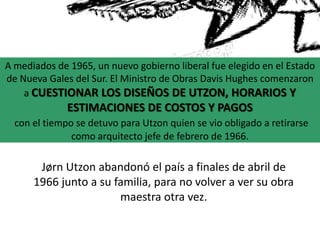

26. Jørn Utzon abandonó el país a finales de abril de
1966 junto a su familia, para no volver a ver su obra
maestra otra vez.
A mediados de 1965, un nuevo gobierno liberal fue elegido en el Estado
de Nueva Gales del Sur. El Ministro de Obras Davis Hughes comenzaron
a CUESTIONAR LOS DISEÑOS DE UTZON, HORARIOS Y
ESTIMACIONES DE COSTOS Y PAGOS
con el tiempo se detuvo para Utzon quien se vio obligado a retirarse
como arquitecto jefe de febrero de 1966.

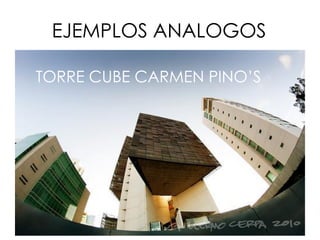

28. EJEMPLOS ANALOGOS

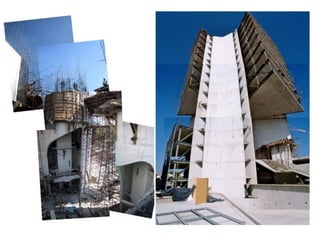

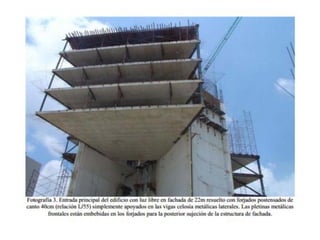

TORRE CUBE CARMEN PINO’S

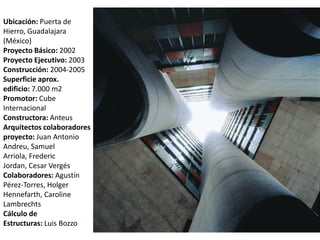

29. Ubicación: Puerta de
Hierro, Guadalajara
(México)
Proyecto Básico: 2002
Proyecto Ejecutivo: 2003
Construcción: 2004-2005
Superficie aprox.
edificio: 7.000 m2
Promotor: Cube
Internacional
Constructora: Anteus
Arquitectos colaboradores
proyecto: Juan Antonio
Andreu, Samuel
Arriola, Frederic
Jordan, Cesar Vergés
Colaboradores: Agustín
Pérez-Torres, Holger
Hennefarth, Caroline
Lambrechts
Cálculo de
Estructuras: Luis Bozzo

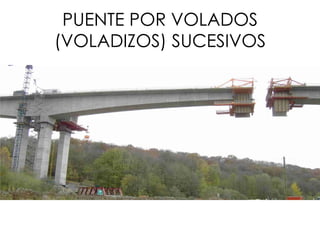

32. PUENTE POR VOLADOS
(VOLADIZOS) SUCESIVOS

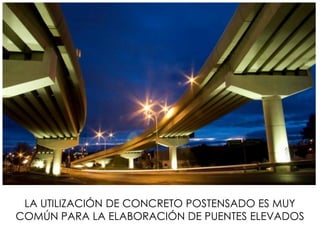

33. LA UTILIZACIÓN DE CONCRETO POSTENSADO ES MUY
COMÚN PARA LA ELABORACIÓN DE PUENTES ELEVADOS

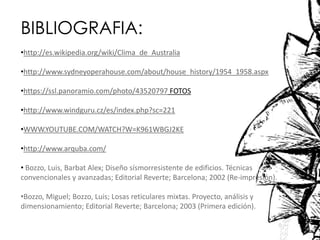

34. BIBLIOGRAFIA:
•http://es.wikipedia.org/wiki/Clima_de_Australia
•http://www.sydneyoperahouse.com/about/house_history/1954_1958.aspx
•https://ssl.panoramio.com/photo/43520797 FOTOS
•http://www.windguru.cz/es/index.php?sc=221
•WWW.YOUTUBE.COM/WATCH?W=K961WBGJ2KE

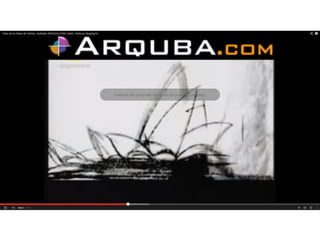

•http://www.arquba.com/
• Bozzo, Luis, Barbat Alex; Diseño sísmorresistente de edificios. Técnicas
convencionales y avanzadas; Editorial Reverte; Barcelona; 2002 (Re-impresión).
•Bozzo, Miguel; Bozzo, Luis; Losas reticulares mixtas. Proyecto, análisis y
dimensionamiento; Editorial Reverte; Barcelona; 2003 (Primera edición).
