Este documento presenta una introducción a los organigramas. Define un organigrama como una herramienta que determina las metas y objetivos de una organización a través de su estructura. Explica que un organigrama representa los niveles jerárquicos y las unidades de mando de una organización. Luego, describe los pasos básicos para diseñar la estructura de una organización y clasifica los diferentes tipos de organigramas por su naturaleza, finalidad, contenido, ámbito y presentación gráfica. Finalmente, resume los usos de los

1. REPUBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO TECNOLOGICO
¨SANTIAGO MARIÑO¨
BARINAS ESTADO BARINAS
ORGANIGRAMAS
AUTOR:
José Manuel Amundaray Gallardo
Profesora:
7mo. Semestre de Ing. Industrial
Barinas, 07 de febrero de 2015

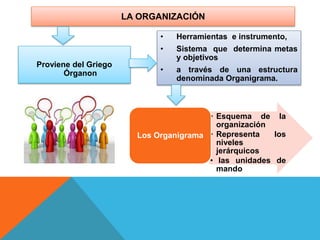

2. Proviene del Griego
Órganon
• Herramientas e instrumento,
• Sistema que determina metas
y objetivos
• a través de una estructura
denominada Organigrama.
LA ORGANIZACIÓN
• Esquema de la
organización
• Representa los
niveles
jerárquicos
• las unidades de
mando
Los Organigrama

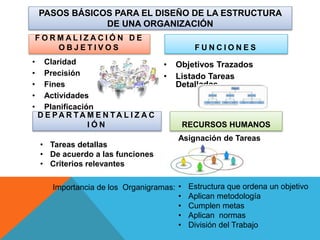

3. PASOS BÁSICOS PARA EL DISEÑO DE LA ESTRUCTURA
DE UNA ORGANIZACIÓN
F O R M A L I Z A C I Ó N D E
O B J E T I V O S
• Claridad
• Precisión
• Fines
• Actividades
• Planificación
F U N C I O N E S
• Objetivos Trazados
• Listado Tareas
Detalladas
D E P A R T A M E N T A L I Z A C
I Ó N RECURSOS HUMANOS
• Tareas detallas
• De acuerdo a las funciones
• Criterios relevantes
Asignación de Tareas
Importancia de los Organigramas: • Estructura que ordena un objetivo
• Aplican metodología
• Cumplen metas
• Aplican normas
• División del Trabajo

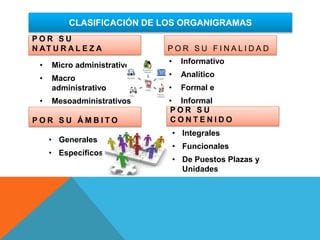

4. CLASIFICACIÓN DE LOS ORGANIGRAMAS
P O R S U
N AT U R A L E Z A
• Micro administrativo
• Macro
administrativo
• Mesoadministrativos
P O R S U F I N A L I D A D
• Informativo
• Analítico
• Formal e
• Informal
P O R S U
C O N T E N I D OP O R S U Á M B I T O
• Integrales
• Funcionales
• De Puestos Plazas y
Unidades
• Generales
• Específicos

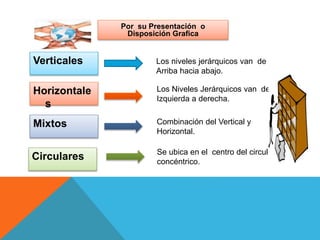

5. Verticales
Por su Presentación o
Disposición Grafica
Circulares
Horizontale
s
Mixtos
Los niveles jerárquicos van de
Arriba hacia abajo.
Combinación del Vertical y
Horizontal.
Los Niveles Jerárquicos van de
Izquierda a derecha.
Se ubica en el centro del circulo
concéntrico.

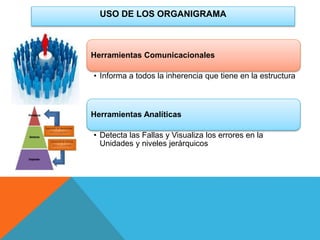

6. USO DE LOS ORGANIGRAMA
Herramientas Comunicacionales
• Informa a todos la inherencia que tiene en la estructura
Herramientas Analíticas
• Detecta las Fallas y Visualiza los errores en la
Unidades y niveles jerárquicos

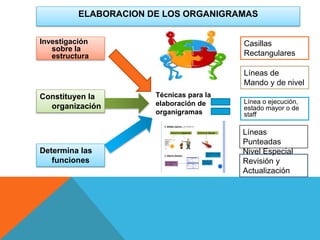

7. ELABORACION DE LOS ORGANIGRAMAS
Determina las
funciones
Constituyen la
organización
Investigación
sobre la
estructura
Técnicas para la
elaboración de
organigramas
Línea o ejecución,
estado mayor o de
staff
Líneas de
Mando y de nivel
Casillas
Rectangulares
Revisión y
Actualización
Líneas
Punteadas
Nivel Especial
