Este documento describe diferentes métodos y conceptos para orientarse en el terreno y con mapas. Explica los puntos cardinales, la rosa de los vientos, las coordenadas geográficas, los mapas topográficos y sus elementos. También cubre cómo orientar un mapa y situarse en él usando referencias del terreno, así como el uso de la brújula para determinar la dirección y seguir un rumbo dado. Por último, menciona otros métodos de orientación como indicios naturales, el sol y reloj.

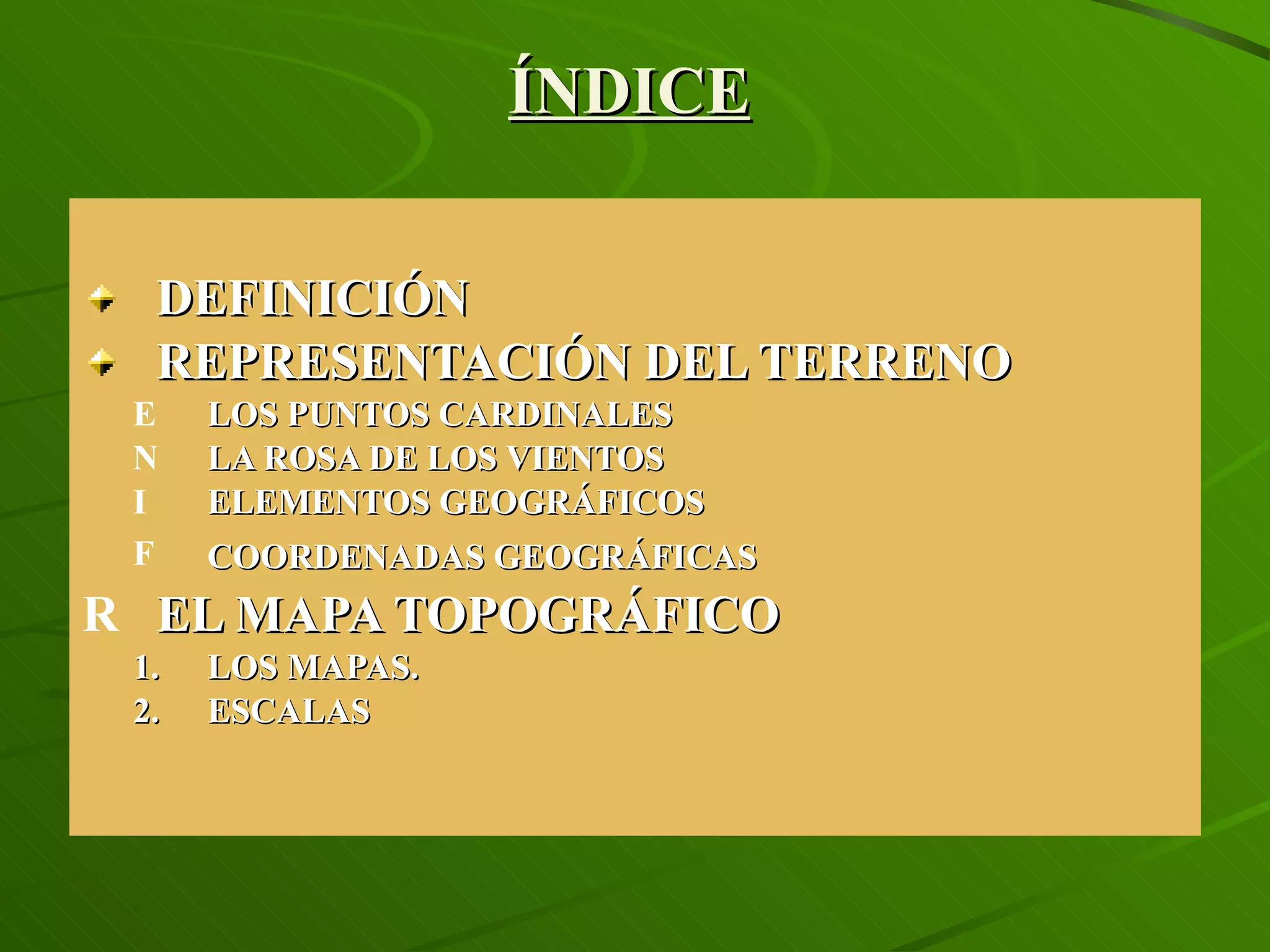

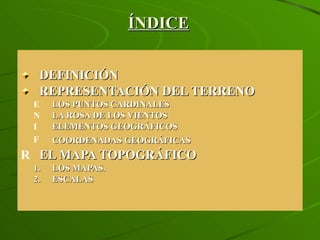

2. ÍNDICE DEFINICIÓN REPRESENTACIÓN DEL TERRENO LOS PUNTOS CARDINALES LA ROSA DE LOS VIENTOS ELEMENTOS GEOGRÁFICOS COORDENADAS GEOGRÁFICAS EL MAPA TOPOGRÁFICO LOS MAPAS. ESCALAS

3. SIGNOS CONVENCIONALES ORIENTARSE SOLO CON EL MAPA TOPOGRAFICO. ORIENTARSE CON LA BRÚJULA. ORIENTARSE CON MAPA Y BRÚJULA. OTROS MÉTODOS DE ORIENTARSE (SOL, RELOJ, ETC).

4. 1. DEFINICIÓN LA ORIENTACIÓN ES LA CAPACIDAD QUE TENEMOS LOS SERES VIVOS DE SITUARNOS EN EL ESPACIO, IDENTIFICANDO TANTO EL LUGAR DONDE ESTAMOS COMO AQUEL HACIA EL QUE DESEAMOS LLEGAR

5. 2. REPRESENTACIÓN DEL TERRENO Los puntos cardinales La Rosa de los Vientos Elementos geográficos Coordenadas geográficas: Latitud y Longitud Las Proyecciones Cartográficas

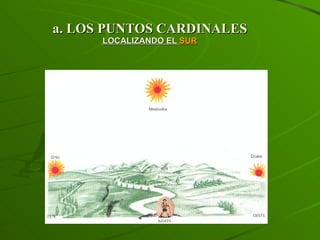

6. a. LOS PUNTOS CARDINALES LOCALIZANDO EL SUR El Sol nace por el Este, también llamado ORIENTE o Levante, recorre un arco de circunferencia y finalmente desaparece por el Oeste, OCCIDENTE o Poniente. Cuando alcanza su punto más alto, la sombra que proyecta señala hacia el Norte, luego el SUR se situara en su lado opuesto.

7. a. LOS PUNTOS CARDINALES LOCALIZANDO EL SUR

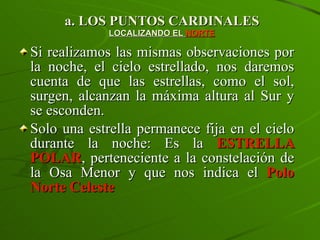

8. a. LOS PUNTOS CARDINALES LOCALIZANDO EL NORTE Si realizamos las mismas observaciones por la noche, el cielo estrellado, nos daremos cuenta de que las estrellas, como el sol, surgen, alcanzan la máxima altura al Sur y se esconden. Solo una estrella permanece fija en el cielo durante la noche: Es la ESTRELLA POLAR , perteneciente a la constelación de la Osa Menor y que nos indica el Polo Norte Celeste

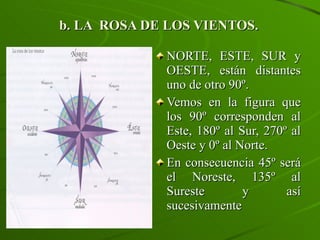

10. b. LA ROSA DE LOS VIENTOS. NORTE, ESTE, SUR y OESTE, están distantes uno de otro 90º. Vemos en la figura que los 90º corresponden al Este, 180º al Sur, 270º al Oeste y 0º al Norte. En consecuencia 45º será el Noreste, 135º al Sureste y así sucesivamente

11. c) ELEMENTOS GEOGRÁFICOS La tierra es un GEOIDE, es decir una esfera achatada por los polos. Se la supone atravesada por un eje sobre el que rota. A los puntos por donde dicho eje atraviesa a la tierra se les denomina POLO NORTE y POLO SUR.

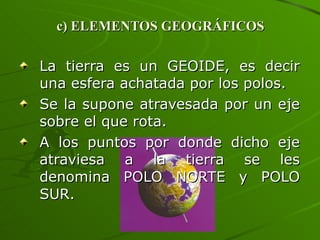

12. c) ELEMENTOS GEOGRÁFICOS PARALELOS El eje terrestre es cortado perpendicularmente por planos, que determinan en su intersección con la superficie terrestre lo que llamaremos PARALELOS .

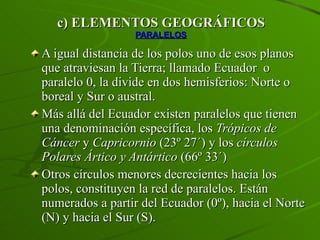

13. c) ELEMENTOS GEOGRÁFICOS PARALELOS A igual distancia de los polos uno de esos planos que atraviesan la Tierra; llamado Ecuador o paralelo 0, la divide en dos hemisferios: Norte o boreal y Sur o austral. Más allá del Ecuador existen paralelos que tienen una denominación específica, los Trópicos de Cáncer y Capricornio (23º 27´) y los círculos Polares Ártico y Antártico (66º 33´) Otros círculos menores decrecientes hacia los polos, constituyen la red de paralelos. Están numerados a partir del Ecuador (0º), hacia el Norte (N) y hacia el Sur (S).

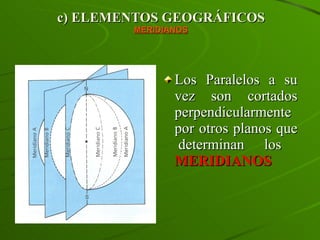

14. c) ELEMENTOS GEOGRÁFICOS MERIDIANOS Los Paralelos a su vez son cortados perpendicularmente por otros planos que determinan los MERIDIANOS

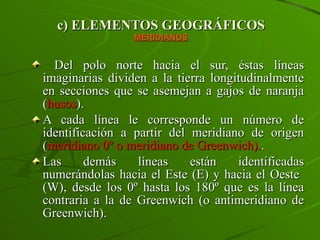

15. c) ELEMENTOS GEOGRÁFICOS MERIDIANOS Del polo norte hacia el sur, éstas líneas imaginarias dividen a la tierra longitudinalmente en secciones que se asemejan a gajos de naranja ( husos ). A cada línea le corresponde un número de identificación a partir del meridiano de origen ( meridiano 0º o meridiano de Greenwich). . Las demás líneas están identificadas numerándolas hacia el Este (E) y hacia el Oeste (W), desde los 0º hasta los 180º que es la línea contraria a la de Greenwich (o antimeridiano de Greenwich).

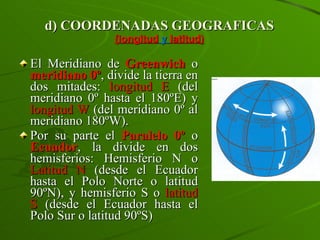

16. d) COORDENADAS GEOGRAFICAS (longitud y latitud) El Meridiano de Greenwich o meridiano 0º , divide la tierra en dos mitades: longitud E (del meridiano 0º hasta el 180ºE) y longitud W (del meridiano 0º al meridiano 180ºW). Por su parte el Paralelo 0º o Ecuador , la divide en dos hemisferios: Hemisferio N o Latitud N (desde el Ecuador hasta el Polo Norte o latitud 90ºN), y hemisferio S o latitud S (desde el Ecuador hasta el Polo Sur o latitud 90ºS)

17. e) LATITUD Y LONGITUD

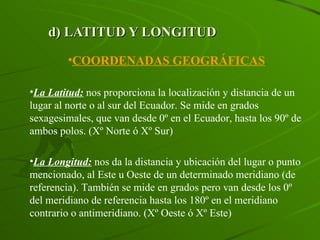

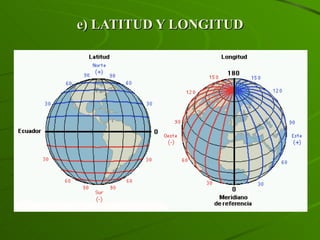

18. d) LATITUD Y LONGITUD COORDENADAS GEOGRÁFICAS La Latitud: nos proporciona la localización y distancia de un lugar al norte o al sur del Ecuador. Se mide en grados sexagesimales, que van desde 0º en el Ecuador, hasta los 90º de ambos polos. (Xº Norte ó Xº Sur) La Longitud: nos da la distancia y ubicación del lugar o punto mencionado, al Este u Oeste de un determinado meridiano (de referencia). También se mide en grados pero van desde los 0º del meridiano de referencia hasta los 180º en el meridiano contrario o antimeridiano. (Xº Oeste ó Xº Este)

19. Meridiano y Paralelo de referencia

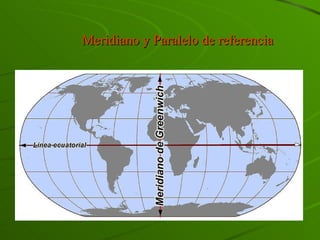

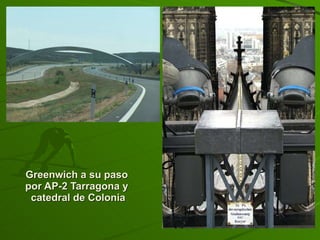

20. Greenwich a su paso por AP-2 Tarragona y catedral de Colonia

21. Mitad del Mundo (Ecuador)

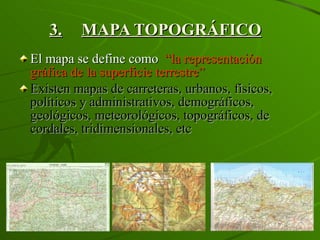

22. 3. MAPA TOPOGRÁFICO El mapa se define como “la representación gráfica de la superficie terrestre” Existen mapas de carreteras, urbanos, físicos, políticos y administrativos, demográficos, geológicos, meteorológicos, topográficos, de cordales, tridimensionales, etc

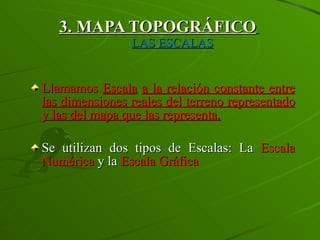

23. 3. MAPA TOPOGRÁFICO LAS ESCALAS Llamamos Escala a la relación constante entre las dimensiones reales del terreno representado y las del mapa que las representa. Se utilizan dos tipos de Escalas: La Escala Numérica y la Escala Gráfica

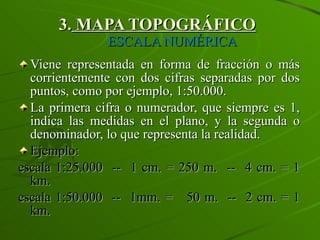

24. 3. MAPA TOPOGRÁFICO ESCALA NUMÉRICA Viene representada en forma de fracción o más corrientemente con dos cifras separadas por dos puntos, como por ejemplo, 1:50.000. La primera cifra o numerador, que siempre es 1, indica las medidas en el plano, y la segunda o denominador, lo que representa la realidad. Ejemplo: escala 1:25.000 -- 1 cm. = 250 m. -- 4 cm. = 1 km. escala 1:50.000 -- 1mm. = 50 m. -- 2 cm. = 1 km.

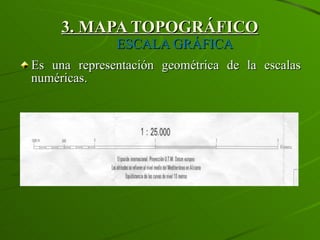

25. 3. MAPA TOPOGRÁFICO ESCALA GRÁFICA Es una representación geométrica de la escalas numéricas.

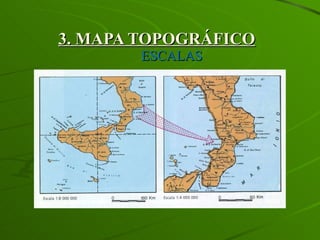

26. 3. MAPA TOPOGRÁFICO ESCALAS

27. SON LINEAS IMAGINARIAS o IDEALES QUE UNEN TODOS LOS PUNTOS DE IGUAL COTA RESPECTO AL NIVEL DEL MAR. 3. MAPA TOPOGRÁFICO CURVAS DE NIVEL Proyección de un relieve La diferencia de altura entre curva y curva se llama EQUIDISTANCIA Esta distancia es constante, es decir, siempre es la misma para cada plano

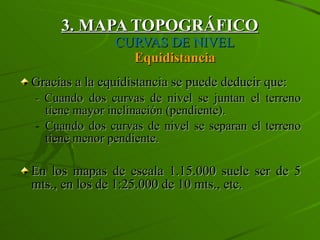

28. 3. MAPA TOPOGRÁFICO CURVAS DE NIVEL Equidistancia Gracias a la equidistancia se puede deducir que: - Cuando dos curvas de nivel se juntan el terreno tiene mayor inclinación (pendiente). Cuando dos curvas de nivel se separan el terreno tiene menor pendiente. En los mapas de escala 1.15.000 suele ser de 5 mts., en los de 1:25.000 de 10 mts., etc.

29. 3. MAPA TOPOGRÁFICO SIGNOS CONVENCIONALES Los mapas se completan con los SIGNOS CONVENCIONALES , los cuales representan los pueblos, caseríos, ríos, carreteras, caminos, tendidos eléctricos, tipo de vegetación, etc.

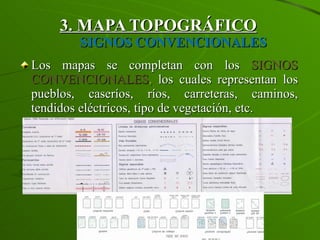

30. 4. ORIENTARSE CON EL MAPA Para situar o identificar un punto en un mapa se recurre al uso de las COORDENADAS. Los dos sistemas que nos encontraremos en los mapas de uso más popular son : a) COORDENADAS GEOGRÁFICAS b) COORDENADAS RECTANGULARES (UTM).

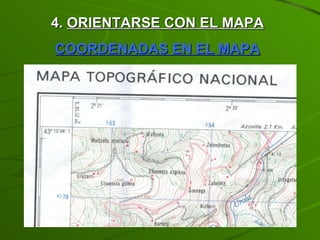

31. 4. ORIENTARSE CON EL MAPA COORDENADAS EN EL MAPA

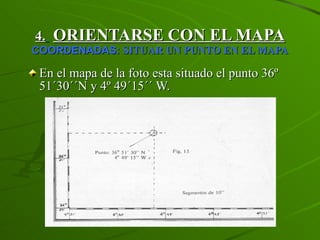

32. 4. ORIENTARSE CON EL MAPA COORDENADAS: SITUAR UN PUNTO EN EL MAPA En el mapa de la foto esta situado el punto 36º 51´30´´N y 4º 49´15´´ W.

33. 4. ORIENTARSE CON EL MAPA COORDENADAS UTM Las coordenadas UTM del punto marcado en el mapa son: UTM 30 554.000 E 4.779.000 N Coordenadas geográficas MERES (BIBLIOTECA) 43º 22’59’’N 5º 44’ 52’’ W Coordenadas UTM MERES (BIBLIOTECA) UTM 30 T 277 864 E 4806 556N

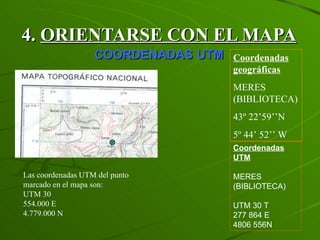

34. ¿ DÓNDE ESTOY ? HEMOS SALIDO A PASEAR PARA PONER EN PRACTICA LO QUE HEMOS VISTO HASTA AHORA. LLEVAMOS UN BUEN MAPA TOPOGRAFICO DE LA ZONA Y CONOCEMOS BIEN LOS ALREDEDORES. PERO... ¿CÓMO ME SITUO EN EL MAPA?. NO TENEMOS BRÚJULA ¿DONDE ESTA EL NORTE? NADA MAS FACIL....

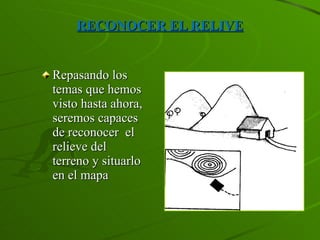

35. RECONOCER EL RELIVE Repasando los temas que hemos visto hasta ahora, seremos capaces de reconocer el relieve del terreno y situarlo en el mapa

36. 4. ORIENTARSE CON EL MAPA ORIENTAR EL MAPA Sabemos que estamos situados en el cruce A Localizamos en el mapa y sobre el terreno la Iglesia. Giramos el mapa hasta que la alineación AB sobre el mapa nos coincide con la del terreno. El mapa está orientado

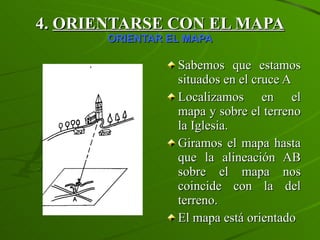

37. 4. ORIENTARSE CON EL MAPA SITUARNOS EN EL MAPA EJEMPLO PRÁCTICO : Sabemos que estamos en algún punto de una línea dada, como por ejemplo, un camino, una corriente de agua o una cresta, Orientamos el mapa alineándolo con los detalles del terreno que conocemos. Colocamos un extremo de un borde recto (regla, lápiz, palito, etc) sobre el símbolo de uno de los puntos conocidos en el mapa y apuntamos con el otro al punto real; con otro palito prolongamos la línea hacia nosotros. Donde esta prolongación cruza nuestro camino, arroyo o cresta es el punto en que estamos.

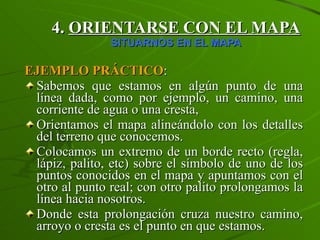

38. 4. ORIENTARSE CON EL MAPA SITUARNOS EN EL MAPA Si hacemos lo mismo con dos puntos a ser posible situados a 90º el uno del otro tendremos una localización mucho más exacta.

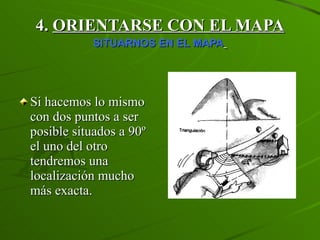

39. 5. ORIENTARSE CON LA BRÚJULA

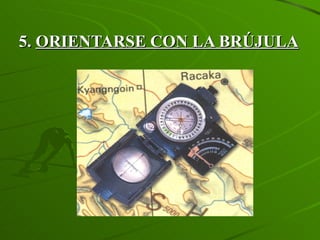

40. 5. ORIENTARSE CON LA BRÚJULA LA BRÚJULA La BRÚJULA utiliza el sistema sexagesimal, es decir que dividen la circunferencia en 360º (4 ángulos rectos de 90º), señala en el LIMBO. El LIMBO va montado en una caja donde se mueve libremente la aguja magnética.

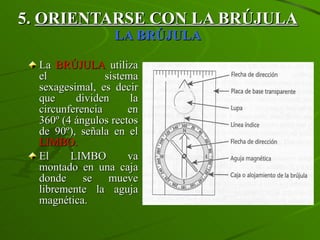

41. 5. ORIENTARSE CON LA BRÚJULA ORIENTAR LA BRUJULA Sujetar la brújula con la mano, de forma que la aguja magnética gire libremente. Girar el limbo hasta que la punta de la aguja imantada que indica el Norte Magnético coincida con el Norte de la brújula. La brújula ya está orientada al N. magnético; ahora será sencillo determinar el resto de los puntos cardinales.

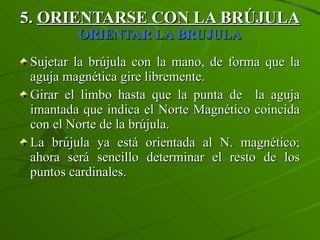

42. 5. ORIENTARSE CON LA BRÚJULA ENCONTRAR LA DIRECCION DE MARCHA SOBRE EL TERRENO Para encontrar la dirección de marcha debemos calcular el RUMBO , es decir, el valor del ángulo formado por la dirección norte magnético y la del objeto hacia el cual nos dirigimos. Rumbo 0º quiere decir que el objeto se encuentra exactamente al N . ; El rumbo 90º se encuentra en un ángulo de 90º respecto al N. (es decir al este) y así sucesivamente.

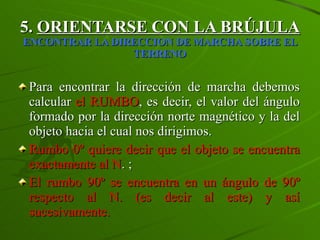

43. 5. ORIENTARSE CON LA BRÚJULA ENCONTRAR LA DIRECCION DE MARCHA SOBRE EL TERRENO Colocamos la brújula para que se estabilice y superponemos la aguja con la de orientación. Giramos el limbo para señalar con la flecha de dirección el lugar al que nos dirigimos. Leemos en el punto indicador el RUMBO que debemos tomar.

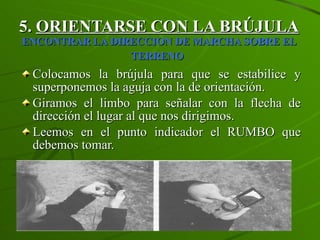

44. 5. ORIENTARSE CON LA BRÚJULA SEGUIR UNA DIRECCION DADA Supongamos ahora tener que alcanzar un objeto del que nos ha sido dado el rumbo (por ejemplo 50º). El procedimiento es el siguiente: Superponemos la fecha de dirección y la aguja imantada. Giramos el limbo hasta que en el punto indicador nos señale 50º. La flecha de dirección nos indicará la dirección a seguir.

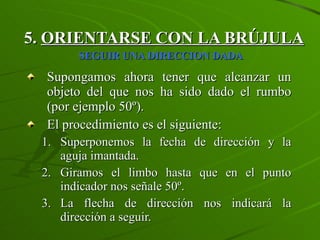

45. 6. Orientarse con mapa y brújula

46. POLOS MAGNÉTICOS-POLOS GEOGRÁFICOS POLOS MAGNÉTICOS . La tierra es un imán, en el que sus polos son los denominados Polo Norte y Polo Sur Magnéticos. POLOS GEOGRÁFICOS . Polos determinados por el imaginario eje de giro de la tierra y donde convergen los meridianos.

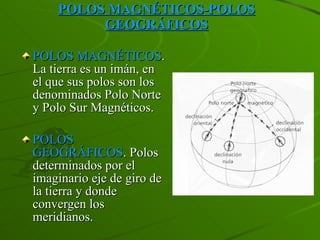

47. DECLINACIÓN MAGNÉTICA Los polos magnéticos no coinciden con los polos geográficos. Sabemos que los mapas están fundamentados en la orientación de los meridianos; por lo tanto la orientación que nos ofrece la aguja magnética (brújula), no es exactamente la que necesitamos, sino que los polos geográficos forman con los magnéticos un ángulo que llamamos DECLINACIÓN MAGNÉTICA .

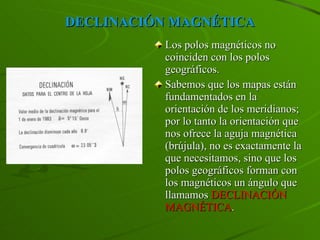

48. RUMBOS RUMBO VERDADERO o AZIMUT es el ángulo que forma el norte geográfico, con la dirección de marcha. RUMBO es el ángulo que forma el norte magnético, con la dirección de marcha. RUMBO - AZIMUT=  AZIMUT +  = RUMBO RUMBO -  = AZIMUT

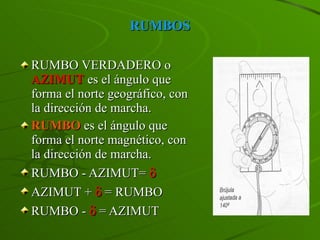

49. 6. OTROS MÉTODOS DE ORIENTARSE(NATURALEZA, SOL, RELOJ, ETC).

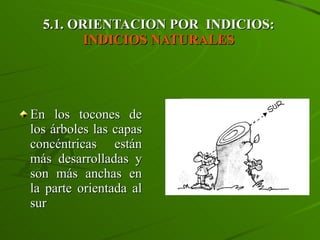

50. 5.1. ORIENTACION POR INDICIOS: INDICIOS NATURALES En los tocones de los árboles las capas concéntricas están más desarrolladas y son más anchas en la parte orientada al sur

51. 5.1. ORIENTACION POR INDICIOS: INDICIOS NATURALES Las caras Norte de las rocas suelen acumular más musgo. Las aves migran hacia el Sur en Otoño y en primavera se dirigen al Norte (en el hemisferio N) Las hormigas prefieren abrir sus hormigueros mirando al Sur. La nieve desaparece antes en las laderas de las montañas orientadas al Sur

52. 5.1. ORIENTACION POR INDICIOS: INDICIOS NATURALES La vegetación autóctona de los montes es mas abundante en la cara Norte que en la Sur. Las iglesias antiguas están orientadas con su cabecera hacia el E, E N S W

53. 5.2. ORIENTACION POR EL SOL Método I El Sol sale por el E, a mediodía se sitúa al S y se esconde por el W. Si es media mañana, clava una estaca en el suelo lo más verticalmente posible y de rato en rato señala el extremo de su sombra con una piedrecilla. A lo largo del día verás que cada piedrecilla se acerca cada vez más al palo, hasta que llegado un momento empiezan a separarse. Si unes con una línea la base del palo con la piedrecilla más cercana, esa línea, en la dirección de la sombra, señalará muy exactamente al Norte Geográfico.

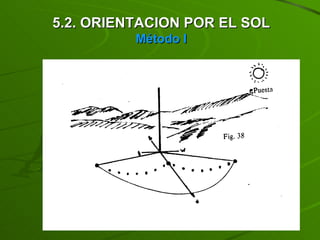

54. 5.2. ORIENTACION POR EL SOL Método I

55. 5.2. ORIENTACION POR EL SOL Método II Sabemos que el Sol está al Sur a medio día. Se trata de medir la altura del sol antes y después del medio día. Clavamos en la tierra un palito vertical, marcamos con una piedra el punto hasta donde llega la sombra media hora antes del medio día , y lo mismo media hora después de medio día. La dirección Norte coincidirá con la línea que va desde la base del objeto vertical hasta la mitad de la línea que une las dos marcas.

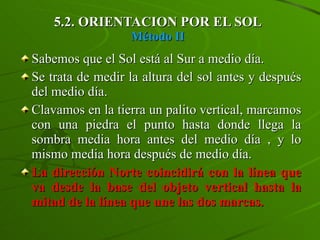

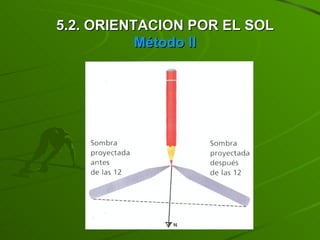

56. 5.2. ORIENTACION POR EL SOL Método II

57. 5.3. ORIENTACION MEDIANTE EL SOL Y EL RELOJ Pon el reloj en hora universal, restándole una o dos horas a la peninsular según sea invierno o verano. Se dirige la aguja de las horas en dirección al sol. La dirección del N. viene dada por la línea que une el centro del reloj con la hora que es mitad de la señalada por la aguja de las horas.

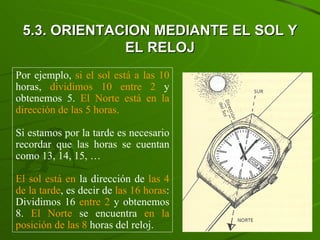

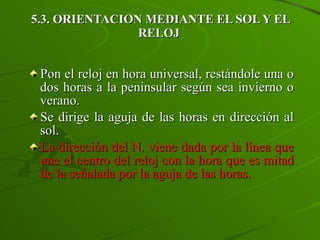

58. Por ejemplo, si el sol está a las 10 horas, dividimos 10 entre 2 y obtenemos 5. El Norte está en la dirección de las 5 horas. Si estamos por la tarde es necesario recordar que las horas se cuentan como 13, 14, 15, … El sol está en la dirección de las 4 de la tarde , es decir de las 16 horas : Dividimos 16 entre 2 y obtenemos 8. El Norte se encuentra en la posición de las 8 horas del reloj. 5.3. ORIENTACION MEDIANTE EL SOL Y EL RELOJ

59. 5.4. ORIENTACION POR LA ESTRELLA POLAR ( HEMISFERIO NORTE ) Si localizamos la Osa Mayor Encontraremos la estrella Polar, o lo que es lo mismo el N. Pues esta se encuentra contando 5 veces la distancia entre las dos últimas estrellas de esta constelación, en su misma dirección.

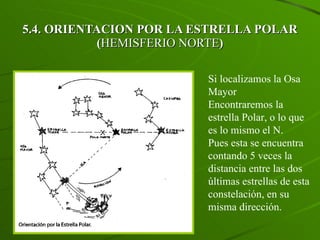

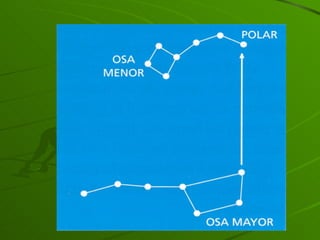

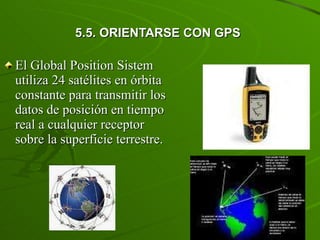

60. 5.5. ORIENTARSE CON GPS El Global Position Sistem utiliza 24 satélites en órbita constante para transmitir los datos de posición en tiempo real a cualquier receptor sobre la superficie terrestre.
