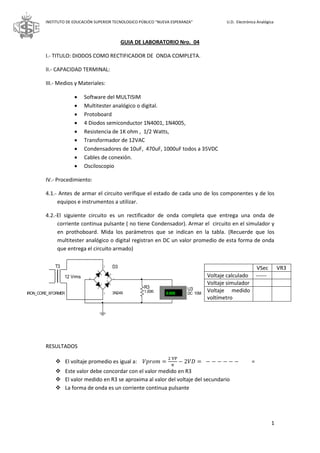

GUIA DE LABORATORIO Nro. 04
I.- TITULO: DIODOS COMO RECTIFICADOR DE ONDA COMPLETA.
II.- CAPACIDAD TERMINAL:
III.- Medios y Materiales:
 Software del MULTISIM
 Multitester analógico o digital.
 Protoboard
 4 Diodos semiconductor 1N4001, 1N4005,
 Resistencia de 1K ohm , 1/2 Watts,
 Transformador de 12VAC
 Condensadores de 10uF, 470uF, 1000uF todos a 35VDC
 Cables de conexión.
 Osciloscopio
IV.- Procedimiento:
4.1.- Antes de armar el circuito verifique el estado de cada uno de los componentes y de los
equipos e instrumentos a utilizar.
4.2.-El siguiente circuito es un rectificador de onda completa que entrega una onda de
corriente continua pulsante ( no tiene Condensador). Armar el circuito en el simulador y
en prothoboard. Mida los parámetros que se indican en la tabla. (Recuerde que los
multitester analógico o digital registran en DC un valor promedio de esta forma de onda
que entrega el circuito armado)
RESULTADOS
 El voltaje promedio es igual a: =
 Este valor debe concordar con el valor medido en R3
 El valor medido en R3 se aproxima al valor del voltaje del secundario
 La forma de onda es un corriente continua pulsante
VSec VR3
Voltaje calculado ------
Voltaje simulador
Voltaje medido
voltímetro
D3
3N249
1
2
4
3
T3
IRON_CORE_XFORMER
R3
1.00K
U3
DC 10M0.000 V
+
-
12 Vrms

2. INSTITUTO DE EDUCACIÓN SUPERIOR TECNOLOGICO PÚBLICO “NUEVA ESPERANZA” U.D. Electrónica Analógica
2

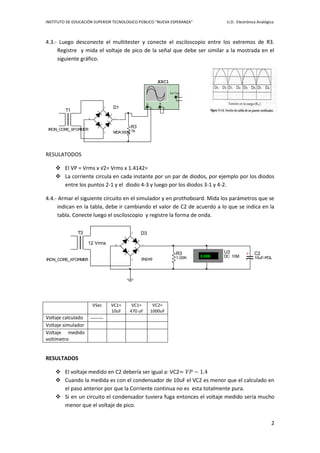

4.3.- Luego desconecte el multitester y conecte el osciloscopio entre los extremos de R3.
Registre y mida el voltaje de pico de la señal que debe ser similar a la mostrada en el
siguiente gráfico.
RESULATODOS
 El VP = Vrms x √2= Vrms x 1.4142=
 La corriente circula en cada instante por un par de diodos, por ejemplo por los diodos
entre los puntos 2-1 y el diodo 4-3 y luego por los diodos 3-1 y 4-2.
4.4.- Armar el siguiente circuito en el simulador y en prothoboard. Mida los parámetros que se
indican en la tabla, debe ir cambiando el valor de C2 de acuerdo a lo que se indica en la
tabla. Conecte luego el osciloscopio y registre la forma de onda.
RESULTADOS
 El voltaje medido en C2 debería ser igual a: VC2
 Cuando la medida es con el condensador de 10uF el VC2 es menor que el calculado en
el paso anterior por que la Corriente continua no es esta totalmente pura.
 Si en un circuito el condensador tuviera fuga entonces el voltaje medido sería mucho
menor que el voltaje de pico.
VSec VC1=
10uF
VC1=
470 uF
VC2=
1000uF
Voltaje calculado -------
Voltaje simulador
Voltaje medido
voltímetro
D3
3N249
1
2
4
3
T3
IRON_CORE_XFORMER
R3
1.00K
U3
DC 10M0.000 V
+
-
12 Vrms
C2
10uF-POL
T1
IRON_CORE_XFORMER
R3
1k
XSC1
A B
Ext Trig
+
+
_
_ + _D1
MDA3506
1
2
4
3

3. INSTITUTO DE EDUCACIÓN SUPERIOR TECNOLOGICO PÚBLICO “NUEVA ESPERANZA” U.D. Electrónica Analógica
3

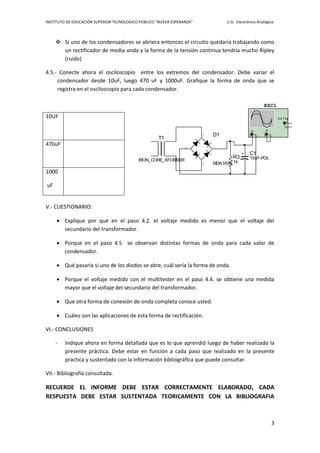

 Si uno de los condensadores se abriera entonces el circuito quedaría trabajando como
un rectificador de media onda y la forma de la tensión continua tendría mucho Ripley
(ruido)
4.5.- Conecte ahora el osciloscopio entre los extremos del condensador. Debe variar el
condensador desde 10uF, luego 470 uF y 1000uF. Grafique la forma de onda que se
registra en el osciloscopio para cada condensador.
V.- CUESTIONARIO:
 Explique por qué en el paso 4.2. el voltaje medido es menor que el voltaje del
secundario del transformador.
 Porque en el paso 4.5 se observan distintas formas de onda para cada valor de
condensador.
 Qué pasaría si uno de los diodos se abre, cuál sería la forma de onda.
 Porque el voltaje medido con el multitester en el paso 4.4. se obtiene una medida
mayor que el voltaje del secundario del transformador.
 Que otra forma de conexión de onda completa conoce usted.
 Cuáles son las aplicaciones de esta forma de rectificación.
VI.- CONCLUSIONES
- Indique ahora en forma detallada que es lo que aprendió luego de haber realizado la
presente práctica. Debe estar en función a cada paso que realizado en la presente
practica y sustentado con la información bibliográfica que puede consultar.
VII.- Bibliografía consultada.
RECUERDE EL INFORME DEBE ESTAR CORRECTAMENTE ELABORADO, CADA
RESPUESTA DEBE ESTAR SUSTENTADA TEORICAMENTE CON LA BIBLIOGRAFIA
10UF
470uF
1000
uF
T1
IRON_CORE_XFORMER
R3
1k
XSC1
A B
Ext Trig
+
+
_
_ + _D1
MDA3506
1
2
4
3
C1
10uF-POL

4. INSTITUTO DE EDUCACIÓN SUPERIOR TECNOLOGICO PÚBLICO “NUEVA ESPERANZA” U.D. Electrónica Analógica
4

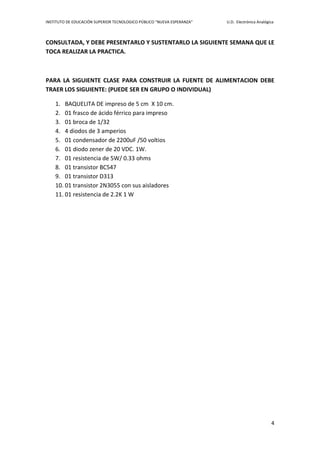

CONSULTADA, Y DEBE PRESENTARLO Y SUSTENTARLO LA SIGUIENTE SEMANA QUE LE
TOCA REALIZAR LA PRACTICA.
PARA LA SIGUIENTE CLASE PARA CONSTRUIR LA FUENTE DE ALIMENTACION DEBE
TRAER LOS SIGUIENTE: (PUEDE SER EN GRUPO O INDIVIDUAL)
1. BAQUELITA DE impreso de 5 cm X 10 cm.
2. 01 frasco de ácido férrico para impreso
3. 01 broca de 1/32
4. 4 diodos de 3 amperios
5. 01 condensador de 2200uF /50 voltios
6. 01 diodo zener de 20 VDC. 1W.
7. 01 resistencia de 5W/ 0.33 ohms
8. 01 transistor BC547
9. 01 transistor D313
10. 01 transistor 2N3055 con sus aisladores
11. 01 resistencia de 2.2K 1 W
