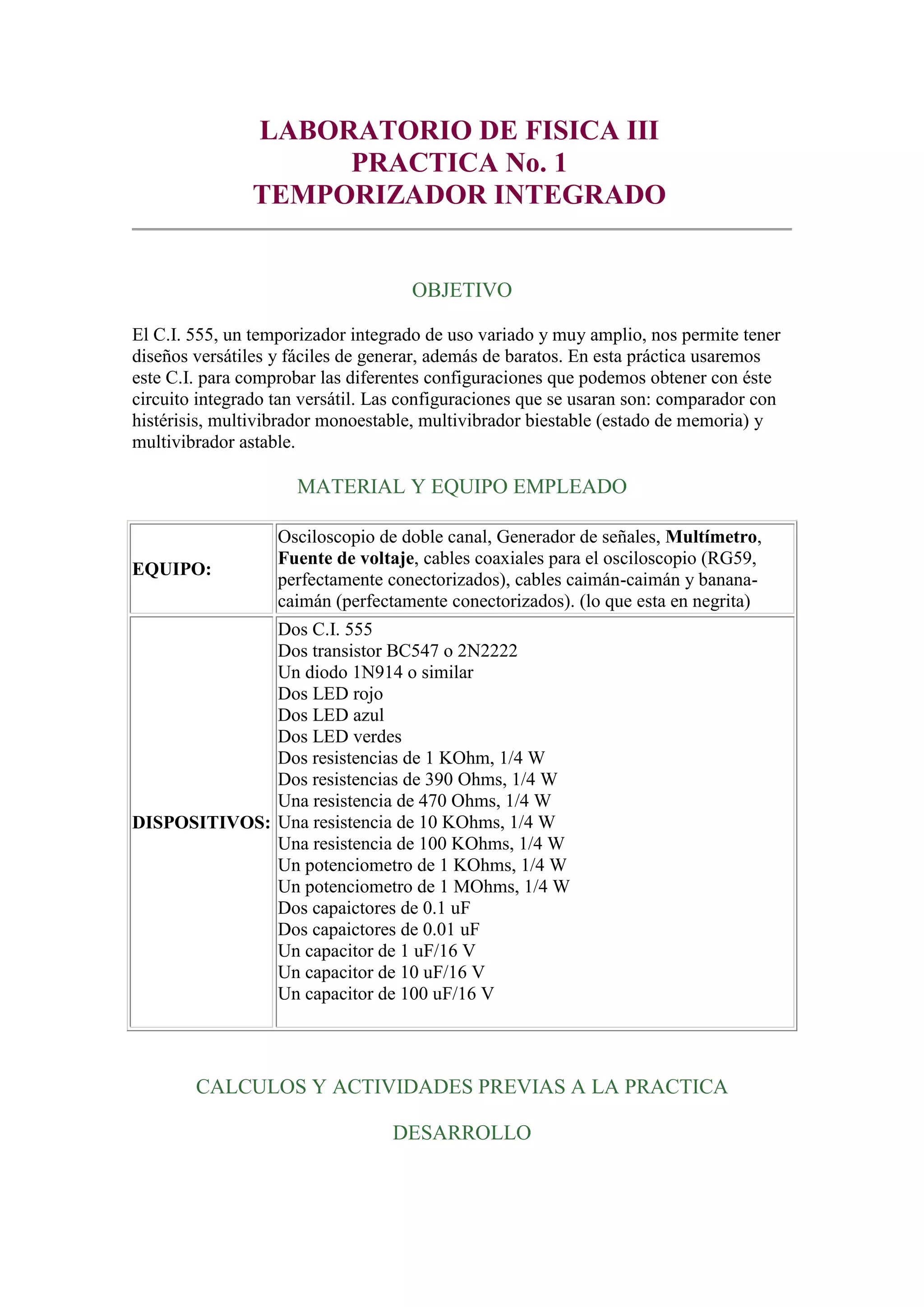

1. LABORATORIO DE FISICA III
PRACTICA No. 1
TEMPORIZADOR INTEGRADO
OBJETIVO
El C.I. 555, un temporizador integrado de uso variado y muy amplio, nos permite tener
diseños versátiles y fáciles de generar, además de baratos. En esta práctica usaremos
este C.I. para comprobar las diferentes configuraciones que podemos obtener con éste
circuito integrado tan versátil. Las configuraciones que se usaran son: comparador con
histérisis, multivibrador monoestable, multivibrador biestable (estado de memoria) y
multivibrador astable.
MATERIAL Y EQUIPO EMPLEADO
Osciloscopio de doble canal, Generador de señales, Multímetro,
Fuente de voltaje, cables coaxiales para el osciloscopio (RG59,
EQUIPO:
perfectamente conectorizados), cables caimán-caimán y banana-
caimán (perfectamente conectorizados). (lo que esta en negrita)
Dos C.I. 555
Dos transistor BC547 o 2N2222
Un diodo 1N914 o similar
Dos LED rojo
Dos LED azul
Dos LED verdes
Dos resistencias de 1 KOhm, 1/4 W
Dos resistencias de 390 Ohms, 1/4 W
Una resistencia de 470 Ohms, 1/4 W
DISPOSITIVOS: Una resistencia de 10 KOhms, 1/4 W
Una resistencia de 100 KOhms, 1/4 W
Un potenciometro de 1 KOhms, 1/4 W
Un potenciometro de 1 MOhms, 1/4 W
Dos capaictores de 0.1 uF
Dos capaictores de 0.01 uF
Un capacitor de 1 uF/16 V
Un capacitor de 10 uF/16 V
Un capacitor de 100 uF/16 V
CALCULOS Y ACTIVIDADES PREVIAS A LA PRACTICA
DESARROLLO

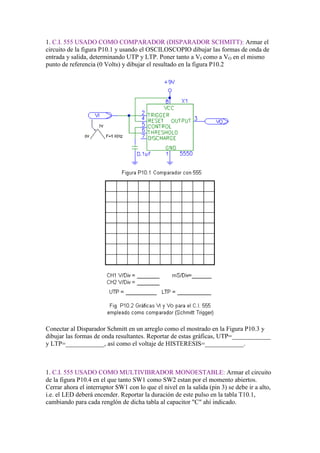

2. 1. C.I. 555 USADO COMO COMPARADOR (DISPARADOR SCHMITT): Armar el
circuito de la figura P10.1 y usando el OSCILOSCOPIO dibujar las formas de onda de
entrada y salida, determinando UTP y LTP. Poner tanto a VI como a VO en el mismo
punto de referencia (0 Volts) y dibujar el resultado en la figura P10.2
Conectar al Disparador Schmitt en un arreglo como el mostrado en la Figura P10.3 y
dibujar las formas de onda resultantes. Reportar de estas gráficas, UTP=____________
y LTP=____________, así como el voltaje de HISTERESIS=____________.
1. C.I. 555 USADO COMO MULTIVIBRADOR MONOESTABLE: Armar el circuito
de la figura P10.4 en el que tanto SW1 como SW2 estan por el momento abiertos.
Cerrar ahora el interruptor SW1 con lo que el nivel en la salida (pin 3) se debe ir a alto,
i.e. el LED deberá encender. Reportar la duración de este pulso en la tabla T10.1,
cambiando para cada renglón de dicha tabla al capacitor "C" ahí indicado.

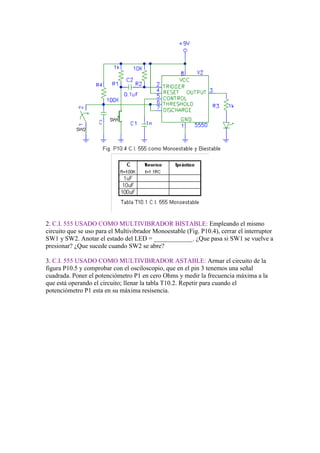

3. 2. C.I. 555 USADO COMO MULTIVIBRADOR BISTABLE: Empleando el mismo
circuito que se uso para el Multivibrador Monoestable (Fig. P10.4), cerrar el interruptor
SW1 y SW2. Anotar el estado del LED = ____________. ¿Que pasa si SW1 se vuelve a
presionar? ¿Que sucede cuando SW2 se abre?
3. C.I. 555 USADO COMO MULTIVIBRADOR ASTABLE: Armar el circuito de la
figura P10.5 y comprobar con el osciloscopio, que en el pin 3 tenemos una señal
cuadrada. Poner el potenciómetro P1 en cero Ohms y medir la frecuencia máxima a la
que está operando el circuito; llenar la tabla T10.2. Repetir para cuando el
potenciómetro P1 esta en su máxima resisencia.

4. Medir la señal de salida en el emisor del transistor y variando el potenciómetro P2,
encontrar los valores del Voltaje de salida Maximo y Mínimo, llenando los datos
correspondientes en la tabla 10.2.
CUESTIONARIO
1. ¿Cuál es la función del capacitor que se pone entre el pin 5 del C.I. 555 y tierra?.
2. Del circuito de la Figura P10.4, ¿Cuál es la finalidad de poner el capacitor C2?.
3. ¿Por que se conecta el pin 4 del C.I. 555 a Vcc?
