El documento describe el Modelo OSI y sus siete capas, incluyendo las funciones de cada capa. También describe varios componentes de red como repetidores, concentradores, switches, bridges y routers, explicando sus funciones y en qué capa del Modelo OSI operan.

1. Instituto Universitario de Tecnología
“Antonio José de Sucre”
Extensión Barquisimeto
MODELO OSI
Elaborado Por: José Tua
C.I 20017686

2. El modelo de referencia OSI fue el primer intento
exitoso para reglamentar la comunicación de datos a
través de cualquier medio
Se ha utilizado como referencia para la creación de
nuevos protocolos especializados.
El modelo OSI divide las tareas necesarias para
mover información entre dos o mas computadores
conectados a una red en siete tareas mas simples
llamadas CAPAS.

3.  Capa Física
 Capa de Enlace
 Capa de Red
 Capa de Transporte
 Capa de Sesión
 Capa de Presentación
 Capa de Aplicación

5. Se encarga de las conexiones físicas de la
computadora hacia la red
Medios Físico
Medios Guiados: Cable coaxial , cable de par
trenzado, fibra óptica y otros dispositivos de
cable
Medios no Guiados: radio , infrarrojos
,microondas, láser y otras redes inalámbricas

6. Es la encargada de transmitir los bits de
información
Se ocupa de la velocidad de transmisión, si ésta
es uní o bidireccional (simplex, dúplex o full-dúplex).
Transforma los datos (en binario) en una señal
adecuada al medio físico (codificación de la
señal).

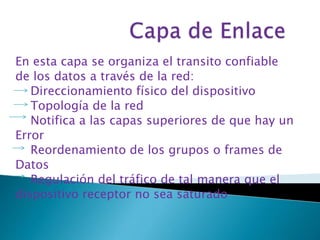

7. En esta capa se organiza el transito confiable
de los datos a través de la red:
Direccionamiento físico del dispositivo
Topología de la red
Notifica a las capas superiores de que hay un
Error
Reordenamiento de los grupos o frames de
Datos
Regulación del tráfico de tal manera que el
dispositivo receptor no sea saturado

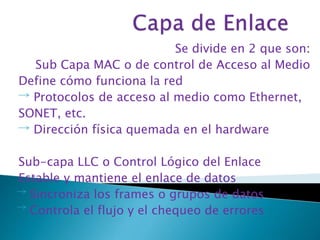

8. Se divide en 2 que son:
Sub Capa MAC o de control de Acceso al Medio
Define cómo funciona la red
Protocolos de acceso al medio como Ethernet,
SONET, etc.
Dirección física quemada en el hardware
Sub-capa LLC o Control Lógico del Enlace
Estable y mantiene el enlace de datos
Sincroniza los frames o grupos de datos
Controla el flujo y el chequeo de errores

9. En esta capa se define la dirección de la red,
que es diferente a la dirección MAC
establecida en la capa anterior.
En el protocolo de Internet IP se utiliza esta dirección
para enlazar las direcciones del sistema que envía
con el que recibe.
Los enrutadores utilizan esta dirección de red
para organizar el tránsito de los paquetes

10. Los grupos de datos o frames se convierten en
datagramas:
Interconexión de redes: dirección lógica,
trayectorias, conmutación
Enrutamiento: selección de las
direcciones exactas de envío y llegado
Control de la red: Control de flujo

11. Routers: hace que los datos lleguen desde el
origen al destino, aún cuando ambos no estén
conectados directamente.
Los routers trabajan en esta capa, aunque pueden
actuar como switch de nivel 2 en determinados
casos, dependiendo de la función que se le
asigne. Los firewalls actúan sobre esta capa
principalmente, para descartar direcciones de
maquinas

12. Organiza los datos en segmentos para su transporte
por la red.
En esta capa:
Se controla el flujo de información
Se multiplexan los datos de varias fuentes de
información
Se utilizan varios mecanismos para establecer
una transmisión libre de error

13. Organiza los datos en segmentos
Direccionamiento
Control de transporte: segmentación, control
de flujo y chequeo de errores Internet utiliza los
protocolos TCP y UDP de esta capa
TCP: Protocolo de control de transmisión
UDP: Protocolo de los datagramas del usuario

14. Esta capa establece, administra y termina las
sesiones de comunicación entre dispositivos.
Una sesión de comunicación consta de solicitud de
servicio y respuesta al servicio entre dos
aplicaciones
Protocolos de esta capa conocidos:
Apple Talk, ZIP ( Protocolo de Información de
Zona)
En conclusión esta capa es la que se encarga de
mantener el enlace entre los dos computadores
que estén trasmitiendo archivos

15. Esta capa convierte la información de la Aplicación
que se pretende enviar a un formato que lo pueda
entender la fuente que recibe.
En ella se tratan aspectos tales como la semántica y
la
sintaxis de los datos transmitidos, ya que distintas
computadoras pueden tener diferentes formas de
manejarlas.
Entre los formatos mas usados están:
Texto en ASCII o en EBCDIC
Compresión de datos
Compresión de video MPEG-2 y MPEG-4
Formato JPEG, etc

16. Es la capa mas cercana al usuario del Sistema. Esta
capa interactúa con las aplicaciones de software que
requieran comunicaciones con otros sistemas. Cabe
aclarar que el usuario normalmente no interactúa
directamente con el nivel de
aplicación. Suele interactuar con programas que a su
vez interactúan con el nivel de
aplicación pero ocultando la complejidad
subyacente.
Las tareas básicas son:
Identificación de los otros sistemas que
recibirán la información
Identificación de la existencia de recursos
para la comunicación
Sincronización general de la transmisión

18. Repetidor :Enlaza dos segmento físicos de red que
operan a la misma velocidad usando el mismo
método de acceso.
Regeneran la señal, por lo que el ancho de banda
se divide entre todos los puertos activos.
Es independiente de los protocolos usados para
intercambiar información.
Usan la regla 5-4-3
Opera en la capa 1 del Modelo OSI.
Se creo para topología bus, pero se puede
emplear en interconexión de estrellas

20. Son repetidores multipuertos. También conocidos
como hubs.
Es el componente principal en una topología en
estrella, pueden ser pasivos y activos. A diferencia
de los concentradores activos, los concentradores
pasivos no regeneran ni amplifican la señal, por lo
que no requieren energía para funcionar.
Forma un sólo dominio de broadcast y un solo
dominio de colide colisiones.
Opera en la capa 1 del Modelo OSI.
Gracias a la electrónica interna, puede detectar
fallas en los PC’s o en el cableado y prevenir la caída
de la red apagando (particionado) el puerto

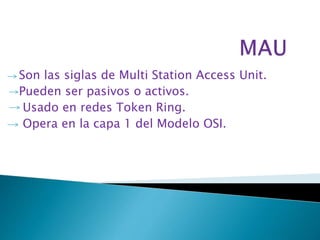

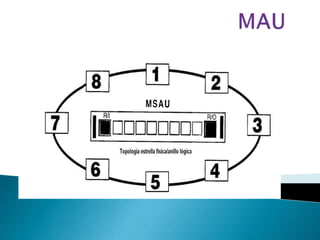

21. Son las siglas de Multi Station Access Unit.
Pueden ser pasivos o activos.
Usado en redes Token Ring.
Opera en la capa 1 del Modelo OSI.

23. Une dos redes similares.
Se usa para segmentar la red con el fin de
reducir el tráfico.
Reduce el cuello de botella producido por el
excesivo número de estaciones en un segmento
de red creando tablas de ruteo.
Opera en la subcapa MAC de la capa 2 del
Modelo OSI

25. Se trata de un bridge multipuerto.
Forma un sólo dominio de broadcast y separa los
dominios de colisiones.
Conecta las redes LAN en la subcapa MAC (de la
capa 2 del Modelo OSI ).
Conecta diferentes medios de transmisión.
Aísla eléctricamente los segmentos de red.
Almacena y envía tramas.
Es independiente del protocolo

26. Para conectar servidores.
Para conectar estaciones CAD/CAM.
Como backbone de alta velocidad.
Permiten romper el limite de 2 hubs Fast Ethernet
por segmento.
Pueden funcionar en Half Duplex y Full Duplex

27. -Material De SAIA
-Modelo OSI
-Modelo de referencia OSI
-Componentes de Red
