1. ROCK DRILLING TOOLS
FACTORES Y PARAMETROS DE
PERFORACIÓN DE ROCAS
Roger Osorio Ch. DrillMaster

2. Rock Drilling Tools (RDT)
Factores y Parámetros de Perforación de Rocas
INTRODUCCION.
Cuando se invierte en un Accesorio de Perforación Atlas Copco, usted recibe un
producto de calidad, la calidad brinda confianza, disponibilidad y alta
productividad lo que es fundamental si se desea obtener beneficios.
La misma calidad puede augurarse a equipos, accesorios y repuestos que
solamente a través de mantenimientos preventivos se obtendrá buenos
resultados.

3. Rock Drilling Tools (RDT)
Factores y Parámetros de Perforación de Rocas
CLASIFICACION DE LOS FACTORES.
Factores Antes de la Perforación.
•Posicionamiento.
•Alineación.
•Emboquillado.
Parámetros de Perforación.
•Percusión
•Avance.
•Rotación.
•Barrido.
Complementos
•Desgaste.
•Desgaste del Carburo Cementado.
•Intervalo de Afilado.

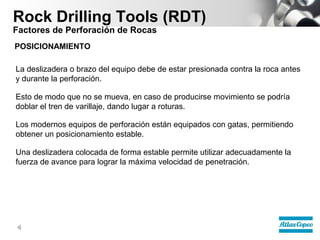

4. Rock Drilling Tools (RDT)
Factores de Perforación de Rocas
POSICIONAMIENTO
La deslizadera o brazo del equipo debe de estar presionada contra la roca antes
y durante la perforación.
Esto de modo que no se mueva, en caso de producirse movimiento se podría
doblar el tren de varillaje, dando lugar a roturas.
Los modernos equipos de perforación están equipados con gatas, permitiendo
obtener un posicionamiento estable.
Una deslizadera colocada de forma estable permite utilizar adecuadamente la
fuerza de avance para lograr la máxima velocidad de penetración.

5. Rock Drilling Tools (RDT)
Factores de Perforación de Rocas
POSICIONAMIENTO

6. Rock Drilling Tools (RDT)
Factores de Perforación de Rocas
POSICIONAMIENTO

7. Rock Drilling Tools (RDT)
Factores de Perforación de Rocas.
ALINEACION.
Hay un gran número de factores que pueden afectar la alineación de los
barrenos.
Los barrenos deben ser los mas rectos posibles para obtener una distribución
optima del explosivo.
La desviación total del barreno es con frecuencia el resultado combinado de una
alineación incorrecta, mal emboquillado y desviación interna durante la
perforación.

8. Rock Drilling Tools (RDT)
Factores de Perforación de Rocas.
ALINEACION.

9. Rock Drilling Tools (RDT)
Factores de Perforación de Rocas.
ALINEACION.

10. Rock Drilling Tools (RDT)
Factores de Perforación de Rocas.
ALINEACION.

11. Rock Drilling Tools (RDT)
Factores de Perforación de Rocas
EMBOQUILLADO.
El barreno se emboquilla presionando la broca contra la roca, comenzando la
perforación con presiones de avance y percusión en baja.
Se debe aplicar siempre un barrido (Aire o agua) de buena presión (5 bar. como
mínimo).
Se debe de aumentar la energía de impacto y la fuerza de avance tan pronto
como la broca haya penetrado en la roca (1 pie mínimo).
A veces se debe ajustar la posición de la deslizadera después de perforar unos
centímetros o antes que la barra hay penetrado mas de un pie de modo que la
barra esté recta y avance en la dirección prevista.
Si la perforación se lleva a cabo sin que las barras estén exactamente paralelas
con la deslizadera aumenta el riesgo de roturas por fatiga.

12. Rock Drilling Tools (RDT)
Factores de Perforación de Rocas
EMBOQUILLADO CORRECTO.

13. Rock Drilling Tools (RDT)
Factores de Perforación de Rocas
EMBOQUILLADO INCORRECTO.

14. Rock Drilling Tools (RDT)
Factores de Perforación de Rocas
EMBOQUILLADO INCORRECTO.

15. Rock Drilling Tools (RDT)
Perforación de Rocas
PARAMETROS DE PERFORACION.
