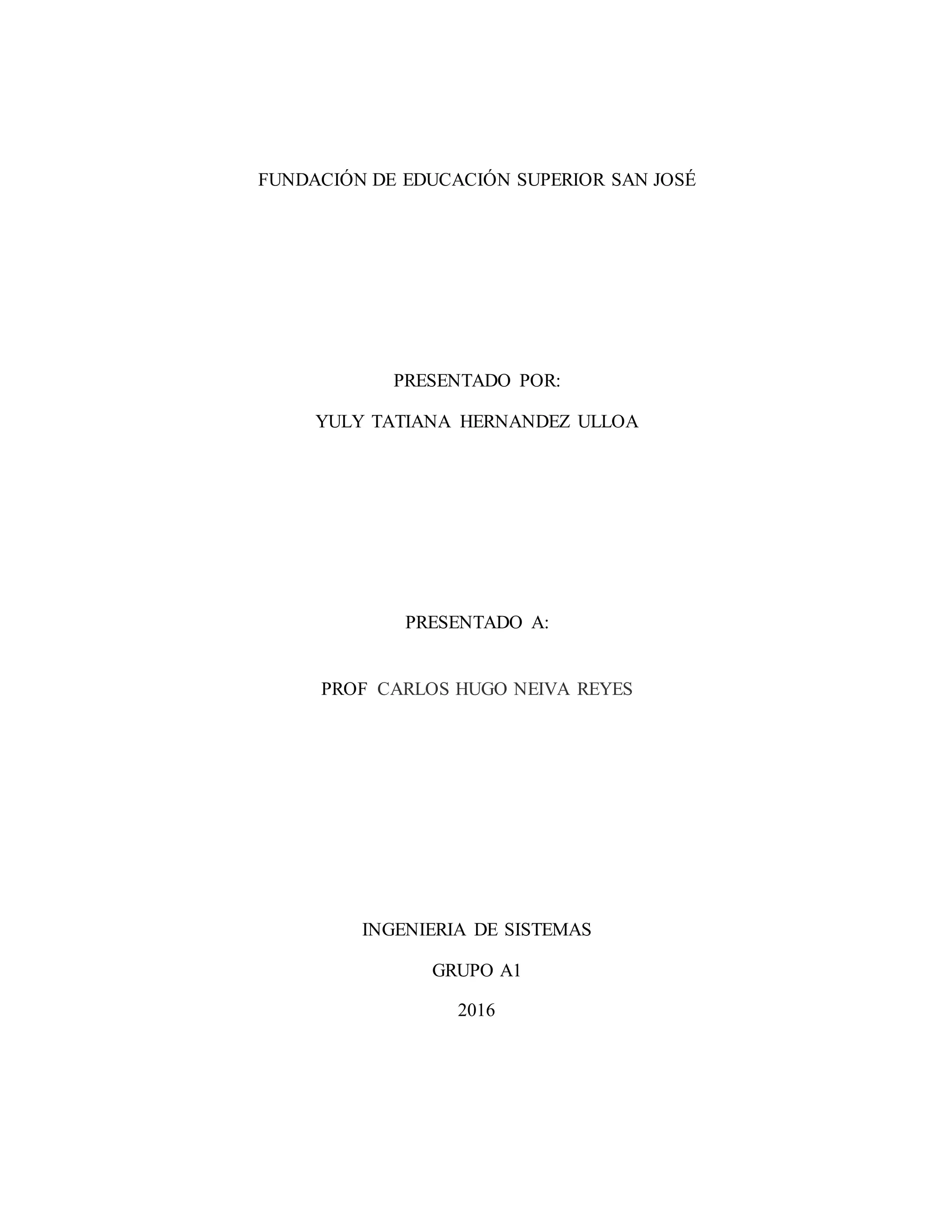

1. FUNDACIÓN DE EDUCACIÓN SUPERIOR SAN JOSÉ
PRESENTADO POR:
YULY TATIANA HERNANDEZ ULLOA
PRESENTADO A:
PROF CARLOS HUGO NEIVA REYES
INGENIERIA DE SISTEMAS
GRUPO A1
2016

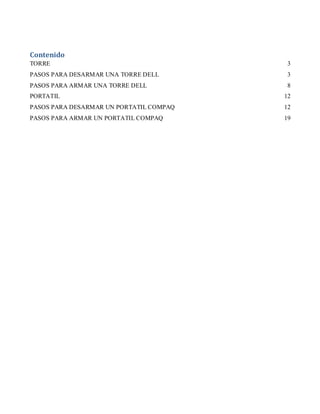

2. Contenido
TORRE 3
PASOS PARA DESARMAR UNA TORRE DELL 3
PASOS PARA ARMAR UNA TORRE DELL 8
PORTATIL 12
PASOS PARA DESARMAR UN PORTATIL COMPAQ 12
PASOS PARA ARMAR UN PORTATIL COMPAQ 19

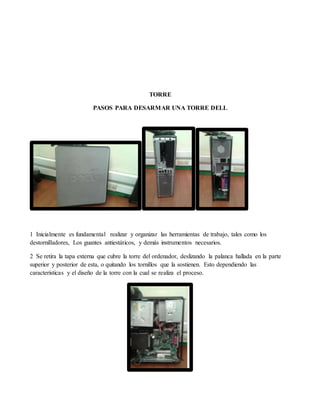

3. TORRE
PASOS PARA DESARMAR UNA TORRE DELL
1 Inicialmente es fundamental realizar y organizar las herramientas de trabajo, tales como los
destornilladores, Los guantes antiestáticos, y demás instrumentos necesarios.
2 Se retira la tapa externa que cubre la torre del ordenador, deslizando la palanca hallada en la parte
superior y posterior de esta, o quitando los tornillos que la sostienen. Esto dependiendo las
características y el diseño de la torre con la cual se realiza el proceso.

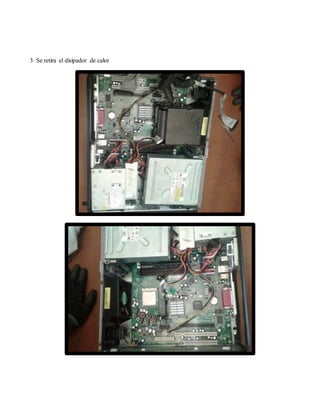

4. 3 Se retira el disipador de calor

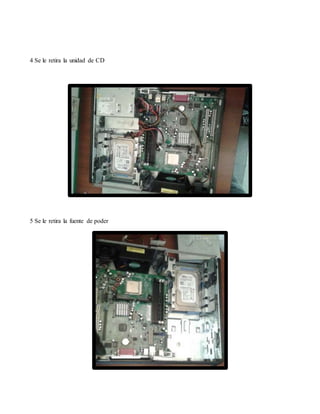

5. 4 Se le retira la unidad de CD
5 Se le retira la fuente de poder

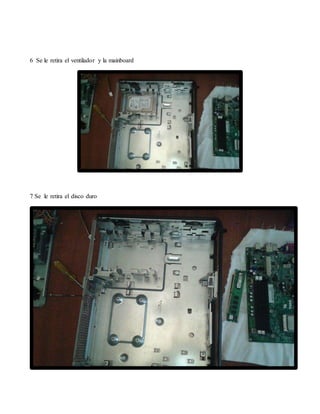

6. 6 Se le retira el ventilador y la mainboard
7 Se le retira el disco duro

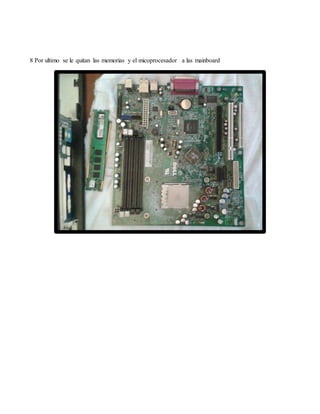

7. 8 Por ultimo se le quitan las memorias y el micoprocesador a las mainboard

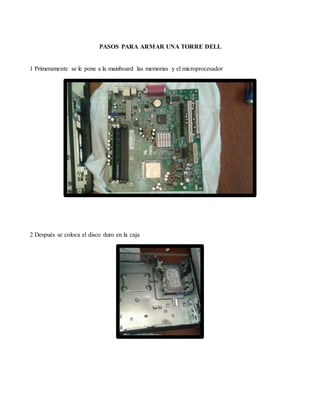

8. PASOS PARA ARMAR UNA TORRE DELL
1 Primeramente se le pone a la mainboard las memorias y el microprocesador
2 Después se coloca el disco duro en la caja

9. 3 Después se coloca la mainboard en la caja
4 Después se le coloca el ventilador en la caja

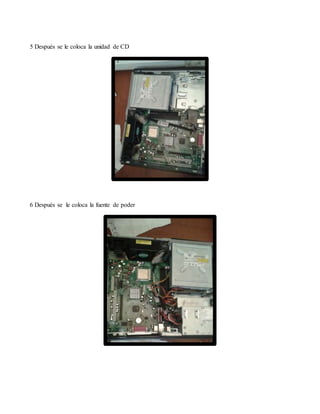

10. 5 Después se le coloca la unidad de CD
6 Después se le coloca la fuente de poder

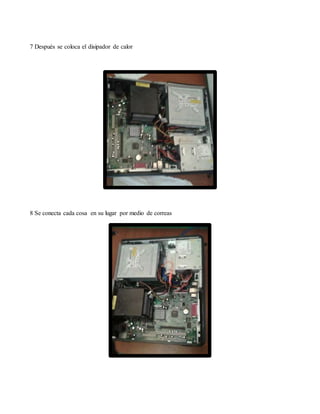

11. 7 Después se coloca el disipador de calor
8 Se conecta cada cosa en su lugar por medio de correas

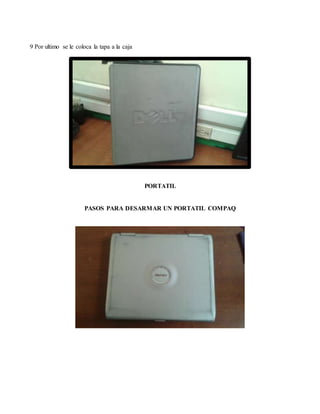

12. 9 Por ultimo se le coloca la tapa a la caja
PORTATIL
PASOS PARA DESARMAR UN PORTATIL COMPAQ

13. 1 Se abre el portátil
2 Se le quita el teclado con mucho cuidado

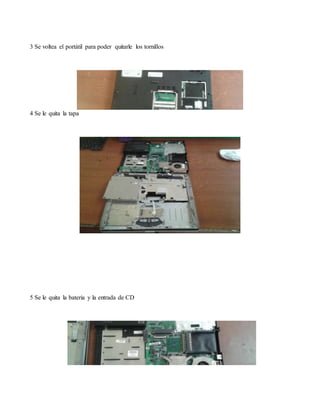

14. 3 Se voltea el portátil para poder quitarle los tornillos
4 Se le quita la tapa
5 Se le quita la bateria y la entrada de CD

15. 6 Se le quita el disipador de calor y el microprocesador

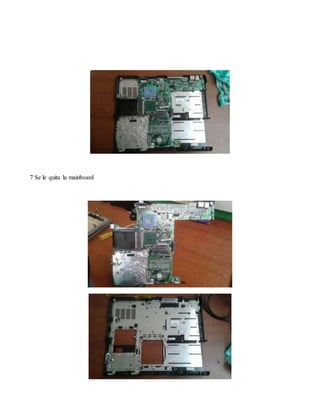

16. 7 Se le quita la mainboard

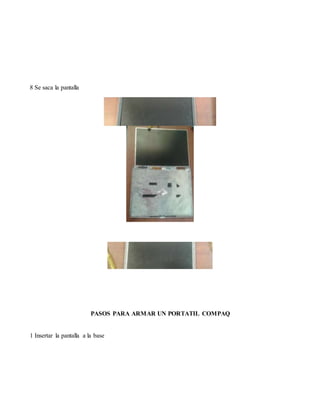

17. 8 Se saca la pantalla
PASOS PARA ARMAR UN PORTATIL COMPAQ
1 Insertar la pantalla a la base

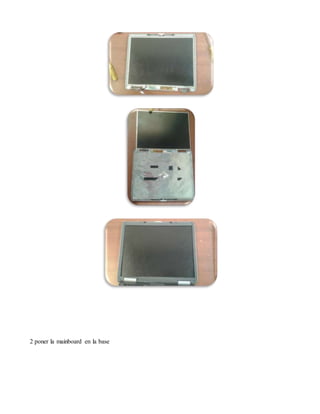

18. 2 poner la mainboard en la base

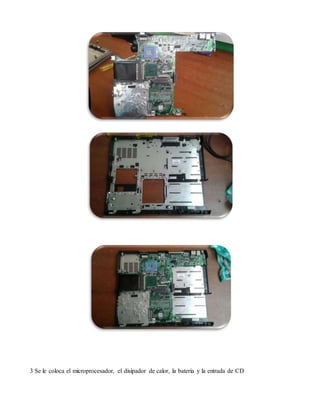

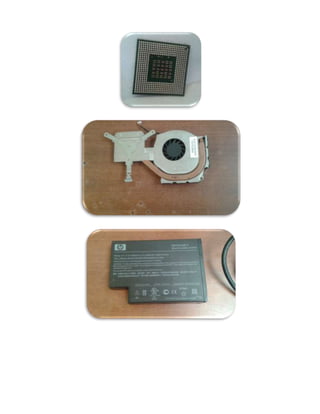

19. 3 Se le coloca el microprocesador, el disipador de calor, la batería y la entrada de CD

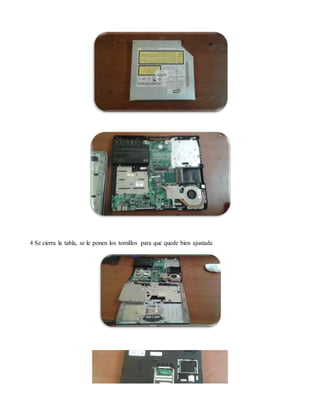

21. 4 Se cierra la tabla, se le ponen los tornillos para que quede bien ajustada

22. 5 Se voltea y se le pone el teclado
6 Por ultimo se cierra
