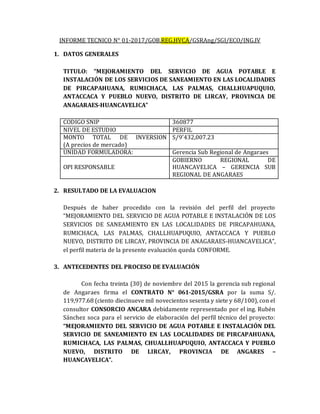

1. INFORME TECNICO N° 01-2017/GOB.REG.HVCA/GSRAng/SGI/ECO/ING.IV
1. DATOS GENERALES
TITULO: “MEJORAMIENTO DEL SERVICIO DE AGUA POTABLE E
INSTALACIÓN DE LOS SERVICIOS DE SANEAMIENTO EN LAS LOCALIDADES
DE PIRCAPAHUANA, RUMICHACA, LAS PALMAS, CHALLHUAPUQUIO,
ANTACCACA Y PUEBLO NUEVO, DISTRITO DE LIRCAY, PROVINCIA DE
ANAGARAES-HUANCAVELICA”
CODIGO SNIP 360877
NIVEL DE ESTUDIO PERFIL
MONTO TOTAL DE INVERSION
(A precios de mercado)
S/9’432,007.23
UNIDAD FORMULADORA: Gerencia Sub Regional de Angaraes
OPI RESPONSABLE
GOBIERNO REGIONAL DE
HUANCAVELICA – GERENCIA SUB
REGIONAL DE ANGARAES
2. RESULTADO DE LA EVALUACION
Después de haber procedido con la revisión del perfil del proyecto
“MEJORAMIENTO DEL SERVICIO DE AGUA POTABLE E INSTALACIÓN DE LOS
SERVICIOS DE SANEAMIENTO EN LAS LOCALIDADES DE PIRCAPAHUANA,
RUMICHACA, LAS PALMAS, CHALLHUAPUQUIO, ANTACCACA Y PUEBLO
NUEVO, DISTRITO DE LIRCAY, PROVINCIA DE ANAGARAES-HUANCAVELICA”,
el perfil materia de la presente evaluación queda CONFORME.
3. ANTECEDENTES DEL PROCESO DE EVALUACIÓN
Con fecha treinta (30) de noviembre del 2015 la gerencia sub regional
de Angaraes firma el CONTRATO N° 061-2015/GSRA por la suma S/.
119,977.68 (ciento diecinueve mil novecientos sesenta y siete y 68/100), con el
consultor CONSORCIO ANCARA debidamente representado por el ing. Rubén
Sánchez soca para el servicio de elaboración del perfil técnico del proyecto:
“MEJORAMIENTO DEL SERVICIO DE AGUA POTABLE E INSTALACIÓN DEL
SERVICIO DE SANEAMIENTO EN LAS LOCALIDADES DE PIRCAPAHUANA,
RUMICHACA, LAS PALMAS, CHUALLHUAPUQUIO, ANTACCACA Y PUEBLO
NUEVO, DISTRITO DE LIRCAY, PROVINCIA DE ANGARES –
HUANCAVELICA”.

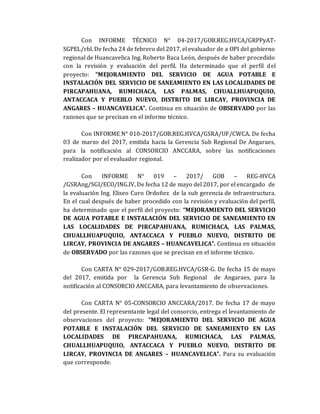

2. Con INFORME TÉCNICO N° 04-2017/GOB.REG.HVCA/GRPPyAT-
SGPEL/rbl. De fecha 24 de febrero del 2017, el evaluador de a OPI del gobierno
regional de Huancavelica Ing. Roberto Baca León, después de haber procedido
con la revisión y evaluación del perfil. Ha determinado que el perfil del
proyecto: “MEJORAMIENTO DEL SERVICIO DE AGUA POTABLE E
INSTALACIÓN DEL SERVICIO DE SANEAMIENTO EN LAS LOCALIDADES DE
PIRCAPAHUANA, RUMICHACA, LAS PALMAS, CHUALLHUAPUQUIO,
ANTACCACA Y PUEBLO NUEVO, DISTRITO DE LIRCAY, PROVINCIA DE
ANGARES – HUANCAVELICA”. Continua en situación de OBSERVADO por las
razones que se precisan en el informe técnico.
Con INFORME N° 010-2017/GOB.REG.HVCA/GSRA/UF/CWCA. De fecha
03 de marzo del 2017, emitida hacia la Gerencia Sub Regional De Angaraes,
para la notificación al CONSORCIO ANCCARA, sobre las notificaciones
realizador por el evaluador regional.
Con INFORME N° 019 – 2017/ GOB – REG-HVCA
/GSRAng/SGI/ECO/ING.IV, De fecha 12 de mayo del 2017, por el encargado de
la evaluación Ing. Eliseo Curo Ordoñez de la sub gerencia de infraestructura.
En el cual después de haber procedido con la revisión y evaluación del perfil,
ha determinado que el perfil del proyecto: “MEJORAMIENTO DEL SERVICIO
DE AGUA POTABLE E INSTALACIÓN DEL SERVICIO DE SANEAMIENTO EN
LAS LOCALIDADES DE PIRCAPAHUANA, RUMICHACA, LAS PALMAS,
CHUALLHUAPUQUIO, ANTACCACA Y PUEBLO NUEVO, DISTRITO DE
LIRCAY, PROVINCIA DE ANGARES – HUANCAVELICA”. Continua en situación
de OBSERVADO por las razones que se precisan en el informe técnico.
Con CARTA N° 029-2017/GOB.REG.HVCA/GSR-G. De fecha 15 de mayo
del 2017, emitida por la Gerencia Sub Regional de Angaraes, para la
notificación al CONSORCIO ANCCARA, para levantamiento de observaciones.
Con CARTA N° 05-CONSORCIO ANCCARA/2017. De fecha 17 de mayo
del presente. El representante legal del consorcio, entrega el levantamiento de
observaciones del proyecto: “MEJORAMIENTO DEL SERVICIO DE AGUA
POTABLE E INSTALACIÓN DEL SERVICIO DE SANEAMIENTO EN LAS
LOCALIDADES DE PIRCAPAHUANA, RUMICHACA, LAS PALMAS,
CHUALLHUAPUQUIO, ANTACCACA Y PUEBLO NUEVO, DISTRITO DE
LIRCAY, PROVINCIA DE ANGARES – HUANCAVELICA”. Para su evaluación
que corresponde.

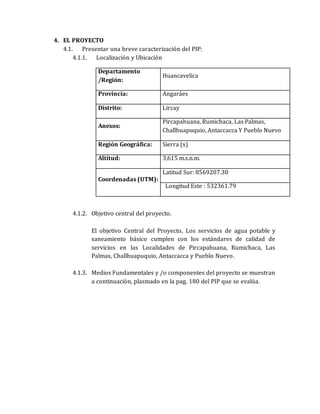

3. 4. EL PROYECTO
4.1. Presentar una breve caracterización del PIP:
4.1.1. Localización y Ubicación
Departamento
/Región:
Huancavelica
Provincia: Angaráes
Distrito: Lircay
Anexos:
Pircapahuana, Rumichaca, Las Palmas,
Challhuapuquio, Antaccacca Y Pueblo Nuevo
Región Geográfica: Sierra (x)
Altitud: 3,615 m.s.n.m.
Coordenadas (UTM):
Latitud Sur: 8569207.30
Longitud Este : 532361.79
4.1.2. Objetivo central del proyecto.
El objetivo Central del Proyecto, Los servicios de agua potable y
saneamiento básico cumplen con los estándares de calidad de
servicios en las Localidades de Pircapahuana, Rumichaca, Las
Palmas, Challhuapuquio, Antaccacca y Pueblo Nuevo.

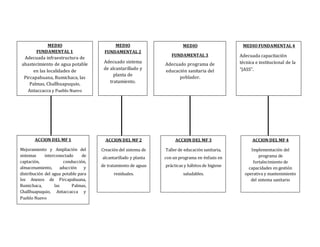

4.1.3. Medios Fundamentales y /o componentes del proyecto se muestran
a continuación, plasmado en la pag. 180 del PIP que se evalúa.

4. MEDIO
FUNDAMENTAL 1
Adecuada infraestructura de
abastecimiento de agua potable
en las localidades de
Pircapahuana, Rumichaca, las
Palmas, Challhuapuquio,
Antaccacca y Pueblo Nuevo
MEDIO
FUNDAMENTAL 2
Adecuado sistema
de alcantarillado y
planta de
tratamiento.
MEDIO FUNDAMENTAL 4
Adecuada capacitación
técnica e institucional de la
“JASS”.
MEDIO
FUNDAMENTAL 3
Adecuado programa de
educación sanitaria del
poblador.
ACCION DEL MF 1
Mejoramiento y Ampliación del
sistemas interconectado de
captación, conducción,
almacenamiento, aducción y
distribución del agua potable para
los Anexos de Pircapahuana,
Rumichaca, las Palmas,
Challhuapuquio, Antaccacca y
Pueblo Nuevo
ACCION DEL MF 4
Implementación del
programa de
fortalecimiento de
capacidades en gestión
operativa y mantenimiento
del sistema sanitario
ACCION DEL MF 3
Taller de educación sanitaria,
con un programa en énfasis en
prácticas y hábitos de higiene
saludables.
ACCION DEL MF 2
Creación del sistema de
alcantarillado y planta
de tratamiento de aguas
residuales.

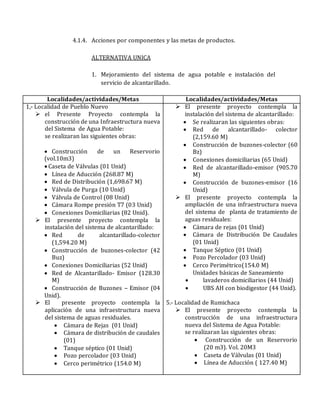

5. 4.1.4. Acciones por componentes y las metas de productos.
ALTERNATIVA UNICA
1. Mejoramiento del sistema de agua potable e instalación del
servicio de alcantarillado.
Localidades/actividades/Metas Localidades/actividades/Metas
1,- Localidad de Pueblo Nuevo
 el Presente Proyecto contempla la
construcción de una Infraestructura nueva
del Sistema de Agua Potable:
se realizaran las siguientes obras:
 Construcción de un Reservorio
(vol.10m3)
 Caseta de Válvulas (01 Unid)
 Línea de Aducción (268.87 M)
 Red de Distribución (1,698.67 M)
 Válvula de Purga (10 Unid)
 Válvula de Control (08 Unid)
 Cámara Rompe presión T7 (03 Unid)
 Conexiones Domiciliarias (82 Unid).
 El presente proyecto contempla la
instalación del sistema de alcantarillado:
 Red de alcantarillado-colector
(1,594.20 M)
 Construcción de buzones-colector (42
Buz)
 Conexiones Domiciliarias (52 Unid)
 Red de Alcantarillado- Emisor (128.30
M)
 Construcción de Buzones – Emisor (04
Unid).
 El presente proyecto contempla la
aplicación de una infraestructura nueva
del sistema de aguas residuales.
 Cámara de Rejas (01 Unid)
 Cámara de distribución de caudales
(01)
 Tanque séptico (01 Unid)
 Pozo percolador (03 Unid)
 Cerco perimétrico (154.0 M)
 El presente proyecto contempla la
instalación del sistema de alcantarillado:
 Se realizaran las siguientes obras:
 Red de alcantarillado- colector
(2,159.60 M)
 Construcción de buzones-colector (60
Bz)
 Conexiones domiciliarias (65 Unid)
 Red de alcantarillado-emisor (905.70
M)
 Construcción de buzones-emisor (16
Unid)
 El presente proyecto contempla la
ampliación de una infraestructura nueva
del sistema de planta de tratamiento de
aguas residuales:
 Cámara de rejas (01 Unid)
 Cámara de Distribución De Caudales
(01 Unid)
 Tanque Séptico (01 Unid)
 Pozo Percolador (03 Unid)
 Cerco Perimétrico(154.0 M)
Unidades básicas de Saneamiento
 lavaderos domiciliarios (44 Unid)
 UBS AH con biodigestor (44 Unid).
5.- Localidad de Rumichaca
 El presente proyecto contempla la
construcción de una infraestructura
nueva del Sistema de Agua Potable:
se realizaran las siguientes obras:
 Construcción de un Reservorio
(20 m3). Vol. 20M3
 Caseta de Válvulas (01 Unid)
 Línea de Aducción ( 127.40 M)

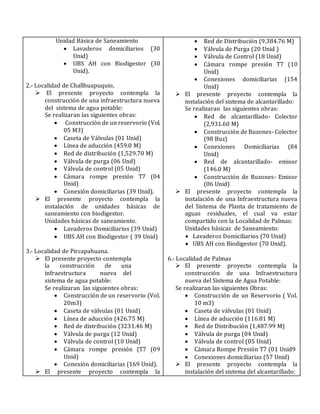

6. Unidad Básica de Saneamiento
 Lavaderos domiciliarios (30
Unid)
 UBS AH con Biodigestor (30
Unid).
2.- Localidad de Challhuapuquio,
 El presente proyecto contempla la
construcción de una infraestructura nueva
del sistema de agua potable:
Se realizaran las siguientes obras:
 Construcción de un reservorio (Vol.
05 M3)
 Caseta de Válvulas (01 Unid)
 Línea de aducción (459.0 M)
 Red de distribución (1,529.70 M)
 Válvula de purga (06 Und)
 Válvula de control (05 Unid)
 Cámara rompe presión T7 (04
Unid)
 Conexión domiciliarias (39 Unid).
 El presente proyecto contempla la
instalación de unidades básicas de
saneamiento con biodigestor.
Unidades básicas de saneamiento.
 Lavaderos Domiciliarios (39 Unid)
 UBS AH con Biodigestor ( 39 Unid)
3.- Localidad de Pircapahuana.
 El presente proyecto contempla
la construcción de una
infraestructura nueva del
sistema de agua potable:
Se realizaran las siguientes obras:
 Construcción de un reservorio (Vol.
20m3)
 Caseta de válvulas (01 Unid)
 Línea de aducción (426.75 M)
 Red de distribución (3231.46 M)
 Válvula de purga (12 Unid)
 Válvula de control (10 Unid)
 Cámara rompe presión (T7 (09
Unid)
 Conexión domiciliarias (169 Unid).
 El presente proyecto contempla la
 Red de Distribución (9,384.76 M)
 Válvula de Purga (20 Unid )
 Válvula de Control (18 Unid)
 Cámara rompe presión T7 (10
Unid)
 Conexiones domiciliarias (154
Unid)
 El presente proyecto contempla la
instalación del sistema de alcantarillado:
Se realizaran las siguientes obras:
 Red de alcantarillado- Colector
(2,931.60 M)
 Construcción de Buzones- Colector
(98 Buz)
 Conexiones Domiciliarias (84
Unid)
 Red de alcantarillado- emisor
(146.0 M)
 Construcción de Buzones- Emisor
(06 Unid)
 El presente proyecto contempla la
instalación de una Infraestructura nueva
del Sistema de Planta de tratamiento de
aguas residuales, el cual va estar
compartido con la Localidad de Palmas:
Unidades básicas de Saneamiento:
 Lavaderos Domiciliarios (70 Unid)
 UBS AH con Biodigestor (70 Unid).
6.- Localidad de Palmas
 El presente proyecto contempla la
construcción de una Infraestructura
nueva del Sistema de Agua Potable:
Se realizaran las siguientes Obras:
 Construcción de un Reservorio ( Vol.
10 m3)
 Caseta de válvulas (01 Unid)
 Línea de aducción (116.81 M)
 Red de Distribución (1,487.99 M)
 Válvula de purga (04 Unid)
 Válvula de control (05 Unid)
 Cámara Rompe Presión T7 (01 Unid9
 Conexiones domiciliarias (57 Unid)
 El presente proyecto contempla la
instalación del sistema del alcantarillado:

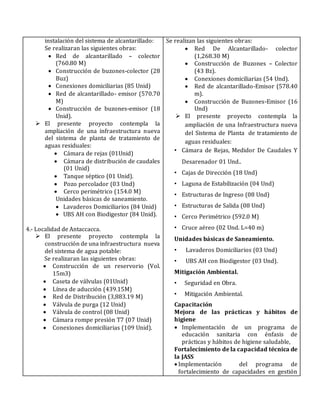

7. instalación del sistema de alcantarillado:
Se realizaran las siguientes obras:
 Red de alcantarillado – colector
(760.80 M)
 Construcción de buzones-colector (28
Buz)
 Conexiones domiciliarias (85 Unid)
 Red de alcantarillado- emisor (570.70
M)
 Construcción de buzones-emisor (18
Unid).
 El presente proyecto contempla la
ampliación de una infraestructura nueva
del sistema de planta de tratamiento de
aguas residuales:
 Cámara de rejas (01Unid)
 Cámara de distribución de caudales
(01 Unid)
 Tanque séptico (01 Unid).
 Pozo percolador (03 Und)
 Cerco perimétrico (154.0 M)
Unidades básicas de saneamiento.
 Lavaderos Domiciliarios (84 Unid)
 UBS AH con Biodigestor (84 Unid).
4.- Localidad de Antaccacca.
 El presente proyecto contempla la
construcción de una infraestructura nueva
del sistema de agua potable:
Se realizaran las siguientes obras:
 Construcción de un reservorio (Vol.
15m3)
 Caseta de válvulas (01Unid)
 Línea de aducción (439.15M)
 Red de Distribución (3,883.19 M)
 Válvula de purga (12 Unid)
 Válvula de control (08 Unid)
 Cámara rompe presión T7 (07 Unid)
 Conexiones domiciliarias (109 Unid).
Se realizan las siguientes obras:
 Red De Alcantarillado- colector
(1,268.30 M)
 Construcción de Buzones – Colector
(43 Bz).
 Conexiones domiciliarias (54 Und).
 Red de alcantarillado-Emisor (578.40
m).
 Construcción de Buzones-Emisor (16
Und)
 El presente proyecto contempla la
ampliación de una Infraestructura nueva
del Sistema de Planta de tratamiento de
aguas residuales:
• Cámara de Rejas, Medidor De Caudales Y
Desarenador 01 Und..
• Cajas de Dirección (18 Und)
• Laguna de Estabilización (04 Und)
• Estructuras de Ingreso (08 Und)
• Estructuras de Salida (08 Und)
• Cerco Perimétrico (592.0 M)
• Cruce aéreo (02 Und. L=40 m)
Unidades básicas de Saneamiento.
• Lavaderos Domiciliarios (03 Und)
• UBS AH con Biodigestor (03 Und).
Mitigación Ambiental.
• Seguridad en Obra.
• Mitigación Ambiental.
Capacitación
Mejora de las prácticas y hábitos de
higiene
 Implementación de un programa de
educación sanitaria con énfasis de
prácticas y hábitos de higiene saludable,
Fortalecimiento de la capacidad técnica de
la JASS
 Implementación del programa de
fortalecimiento de capacidades en gestión

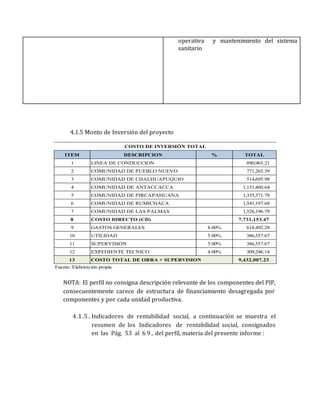

8. 4.1.5 Monto de Inversión del proyecto
NOTA: El perfil no consigna descripción relevante de los componentes del PIP,
consecuentemente carece de estructura de financiamiento desagregada por
componentes y por cada unidad productiva.
4.1.5. Indicadores de rentabilidad social, a continuación se muestra el
resumen de los Indicadores de rentabilidad social, consignados
en las Pág. 53 al 6 9 , del perfil, materia del presente informe :
operativa y mantenimiento del sistema
sanitario
ITEM DESCRIPCION % TOTAL
1 LINEA DE CONDUCCION 890,965.21
2 COMUNIDAD DE PUEBLO NUEVO 771,265.39
3 COMUNIDAD DE CHALHUAPUQUIO 514,695.98
4 COMUNIDAD DE ANTACCACCA 1,151,460.64
5 COMUNIDAD DE PIRCAPAHUANA 1,335,371.78
6 COMUNIDAD DE RUMICHACA 1,541,197.68
7 COMUNIDAD DE LAS PALMAS 1,526,196.79
8 COSTO DIRECTO (CD) 7,731,153.47
9 GASTOS GENERALES 8.00% 618,492.28
10 UTILIDAD 5.00% 386,557.67
11 SUPERVISION 5.00% 386,557.67
12 EXPEDIENTE TECNICO 4.00% 309,246.14
13 COSTO TOTAL DE OBRA + SUPERVISION 9,432,007.23
Fuente: Elaboración propia
COSTO DE INVERSIÓN TOTAL

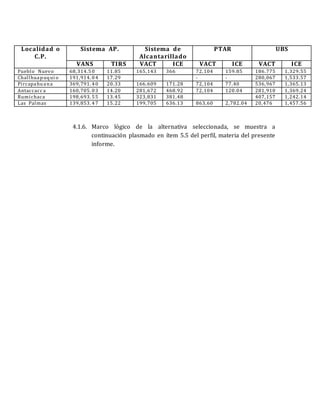

9. Localidad o
C.P.
Sistema AP. Sistema de
Alcantarillado
PTAR UBS
VANS TIRS VACT ICE VACT ICE VACT ICE
Pueblo Nuevo 68,314.50 11.85 165,143 366 72,104 159.85 186.775 1,329.55
Challhuapuqui o 191,914. 04 17.29 - - 280,067 1,533.57
Pircapahuana 369,791. 40 20.33 166.609 171.28 72,104 77.40 536,967 1,365.13
Antaccacc a 160,705. 03 14.20 281,672 468.92 72,104 120.04 281,910 1,369.24
Rumichaca 198,693. 55 13.45 323,831 381.48 407,157 1,242.14
Las Palmas 139,853. 47 15.22 199,705 636.13 863,60 2,782.04 20,476 1,457.56
4.1.6. Marco lógico de la alternativa seleccionada, se muestra a
continuación plasmado en ítem 5.5 del perfil, materia del presente
informe.

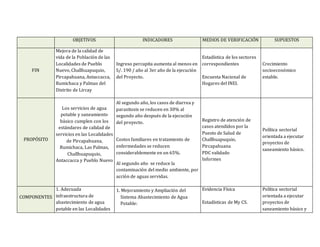

10. OBJETIVOS INDICADORES MEDIOS DE VERIFICACIÓN SUPUESTOS
FIN
Mejora de la calidad de
vida de la Población de las
Localidades de Pueblo
Nuevo, Challhuapuquio,
Pircapahuana, Antaccacca,
Rumichaca y Palmas del
Distrito de Lircay
Ingreso percapita aumenta al menos en
S/. 190 / año al 3er año de la ejecución
del Proyecto.
Estadística de los sectores
correspondientes
Encuesta Nacional de
Hogares del INEI.
Crecimiento
socioeconómico
estable.
PROPÓSITO
Los servicios de agua
potable y saneamiento
básico cumplen con los
estándares de calidad de
servicios en las Localidades
de Pircapahuana,
Rumichaca, Las Palmas,
Challhuapuquio,
Antaccacca y Pueblo Nuevo
Al segundo año, los casos de diarrea y
parasitosis se reducen en 30% al
segundo año después de la ejecución
del proyecto.
Costos familiares en tratamiento de
enfermedades se reducen
considerablemente en un 65%.
Al segundo año se reduce la
contaminación del medio ambiente, por
acción de aguas servidas.
Registro de atención de
casos atendidos por la
Puesto de Salud de
Challhuapuquio,
Pircapahuana
PDC validado
Informes
Política sectorial
orientada a ejecutar
proyectos de
saneamiento básico.
COMPONENTES
1. Adecuada
infraestructura de
abastecimiento de agua
potable en las Localidades
1. Mejoramiento y Ampliación del
Sistema Abastecimiento de Agua
Potable:
Evidencia Física
Estadísticas de My CS.
Política sectorial
orientada a ejecutar
proyectos de
saneamiento básico y

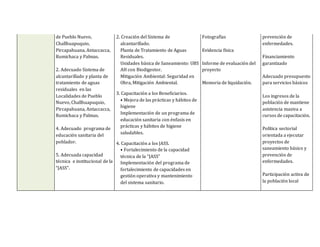

11. de Pueblo Nuevo,
Challhuapuquio,
Pircapahuana, Antaccacca,
Rumichaca y Palmas.
2. Adecuado Sistema de
alcantarillado y planta de
tratamiento de aguas
residuales en las
Localidades de Pueblo
Nuevo, Challhuapuquio,
Pircapahuana, Antaccacca,
Rumichaca y Palmas.
4. Adecuado programa de
educación sanitaria del
poblador.
5. Adecuada capacidad
técnica e institucional de la
“JASS”.
2. Creación del Sistema de
alcantarillado.
Planta de Tratamiento de Aguas
Residuales.
Unidades básica de Saneamiento: UBS
AH con Biodigestor.
Mitigación Ambiental: Seguridad en
Obra, Mitigación Ambiental.
3. Capacitación a los Beneficiarios.
• Mejora de las prácticas y hábitos de
higiene
Implementación de un programa de
educación sanitaria con énfasis en
prácticas y hábitos de higiene
saludables.
4. Capacitación a los JASS.
• Fortalecimiento de la capacidad
técnica de la “JASS”
Implementación del programa de
fortalecimiento de capacidades en
gestión operativa y mantenimiento
del sistema sanitario.
Fotografías
Evidencia física
Informe de evaluación del
proyecto
Memoria de liquidación.
prevención de
enfermedades.
Financiamiento
garantizado
Adecuado presupuesto
para servicios básicos
Los ingresos de la
población de mantiene
asistencia masiva a
cursos de capacitación.
Política sectorial
orientada a ejecutar
proyectos de
saneamiento básico y
prevención de
enfermedades.
Participación activa de
la población local

12. ACCIONES
Instalación y mejoramiento
del abastecimiento de agua
potable.Instalación del
sistema de
alcantarillado.Implementac
ión de un programa de
educación sanitaria con
énfasis en prácticas y
hábitos de higiene
saludablesImplementación
del programa de
fortalecimiento de
capacidades en gestión
operativa y mantenimiento
del sistema sanitario.
COMPONENTES
TOTAL POR
META
COSTOS DIRECTOS
(CD)
INVERSIÓN EN
INFRAESTRUCTUR
A DEL SISTEMA DE
AGUA POTABLE 2,281,271.66
INVERSIÓN EN
SISTEMA DE
ALCANTARILLADO 5,205,729.81
INVERSIÓN EN
CAPACITACIÓN A
LOS
BENEFICIARIOS 96,000.00
Rendición de
gastosInforme de Avance
físico valorizaciones
mensuales.Para verificar la
calidad de la ejecución de
la obra, se programaran las
respectivas pruebas como:
Sistema de
AlcantarilladoPrueba
hidráulicaPruebas de
resistencia de
concretoFotografíasEnsayo
de mecánica de
suelosPruebas de
infiltración.Prueba de
compactación Memoria de
liquidación
Financiamiento
permanente apropiado
y oportuno durante la
ejecución de la obra
por parte del
gobierno.Asignación de
recursos oportunos
para la ejecución del
ProyectoParticipación
total de autoridades,
dirigentes y población
en conjunto en la
implementación del
Proyecto.

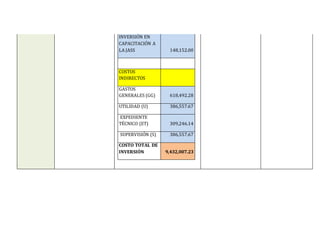

13. INVERSIÓN EN
CAPACITACIÓN A
LA JASS 148,152.00
COSTOS
INDIRECTOS
GASTOS
GENERALES (GG) 618,492.28
UTILIDAD (U) 386,557.67
EXPEDIENTE
TÉCNICO (ET) 309,246.14
SUPERVISIÓN (S) 386,557.67
COSTO TOTAL DE
INVERSIÓN 9,432,007.23

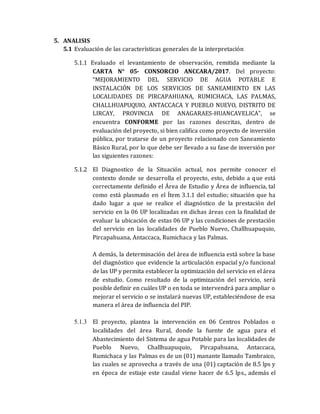

14. 5. ANALISIS
5.1 Evaluación de las características generales de la interpretación
5.1.1 Evaluado el levantamiento de observación, remitida mediante la
CARTA N° 05- CONSORCIO ANCCARA/2017. Del proyecto:
“MEJORAMIENTO DEL SERVICIO DE AGUA POTABLE E
INSTALACIÓN DE LOS SERVICIOS DE SANEAMIENTO EN LAS
LOCALIDADES DE PIRCAPAHUANA, RUMICHACA, LAS PALMAS,
CHALLHUAPUQUIO, ANTACCACA Y PUEBLO NUEVO, DISTRITO DE
LIRCAY, PROVINCIA DE ANAGARAES-HUANCAVELICA”, se
encuentra CONFORME por las razones descritas, dentro de
evaluación del proyecto, si bien califica como proyecto de inversión
pública, por tratarse de un proyecto relacionado con Saneamiento
Básico Rural, por lo que debe ser llevado a su fase de inversión por
las siguientes razones:
5.1.2 El Diagnostico de la Situación actual, nos permite conocer el
contexto donde se desarrolla el proyecto, esto, debido a que está
correctamente definido el Área de Estudio y Área de influencia, tal
como está plasmado en el Ítem 3.1.1 del estudio; situación que ha
dado lugar a que se realice el diagnóstico de la prestación del
servicio en la 06 UP localizadas en dichas áreas con la finalidad de
evaluar la ubicación de estas 06 UP y las condiciones de prestación
del servicio en las localidades de Pueblo Nuevo, Challhuapuquio,
Pircapahuana, Antaccaca, Rumichaca y las Palmas.
A demás, la determinación del área de influencia está sobre la base
del diagnóstico que evidencie la articulación espacial y/o funcional
de las UP y permita establecer la optimización del servicio en el área
de estudio. Como resultado de la optimización del servicio, será
posible definir en cuáles UP o en toda se intervendrá para ampliar o
mejorar el servicio o se instalará nuevas UP, estableciéndose de esa
manera el área de influencia del PIP.
5.1.3 El proyecto, plantea la intervención en 06 Centros Poblados o
localidades del área Rural, donde la fuente de agua para el
Abastecimiento del Sistema de agua Potable para las localidades de
Pueblo Nuevo, Challhuapuquio, Pircapahuana, Antaccaca,
Rumichaca y las Palmas es de un (01) manante llamado Tambraico,
las cuales se aprovecha a través de una (01) captación de 8.5 lps y
en época de estiaje este caudal viene hacer de 6.5 lps., además el

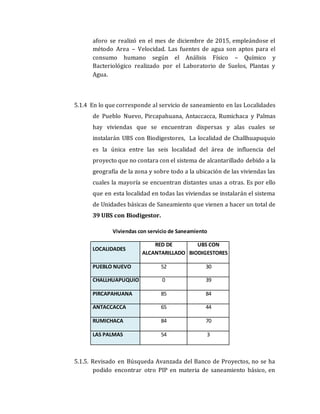

15. aforo se realizó en el mes de diciembre de 2015, empleándose el
método Area – Velocidad. Las fuentes de agua son aptos para el
consumo humano según el Análisis Físico – Químico y
Bacteriológico realizado por el Laboratorio de Suelos, Plantas y
Agua.
5.1.4 En lo que corresponde al servicio de saneamiento en las Localidades
de Pueblo Nuevo, Pircapahuana, Antaccacca, Rumichaca y Palmas
hay viviendas que se encuentran dispersas y alas cuales se
instalarán UBS con Biodigestores, La localidad de Challhuapuquio
es la única entre las seis localidad del área de influencia del
proyecto que no contara con el sistema de alcantarillado debido a la
geografía de la zona y sobre todo a la ubicación de las viviendas las
cuales la mayoría se encuentran distantes unas a otras. Es por ello
que en esta localidad en todas las viviendas se instalarán el sistema
de Unidades básicas de Saneamiento que vienen a hacer un total de
39 UBS con Biodigestor.
Viviendas con servicio de Saneamiento
LOCALIDADES
RED DE
ALCANTARILLADO
UBS CON
BIODIGESTORES
PUEBLO NUEVO 52 30
CHALLHUAPUQUIO 0 39
PIRCAPAHUANA 85 84
ANTACCACCA 65 44
RUMICHACA 84 70
LAS PALMAS 54 3
5.1.5. Revisado en Búsqueda Avanzada del Banco de Proyectos, no se ha
podido encontrar otro PIP en materia de saneamiento básico, en

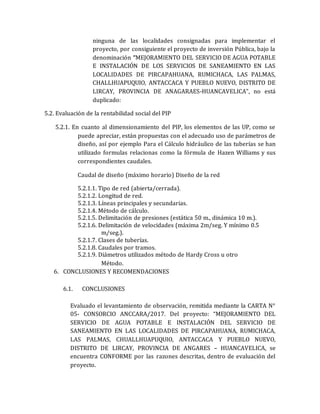

16. ninguna de las localidades consignadas para implementar el
proyecto, por consiguiente el proyecto de inversión Pública, bajo la
denominación “MEJORAMIENTO DEL SERVICIO DE AGUA POTABLE
E INSTALACIÓN DE LOS SERVICIOS DE SANEAMIENTO EN LAS
LOCALIDADES DE PIRCAPAHUANA, RUMICHACA, LAS PALMAS,
CHALLHUAPUQUIO, ANTACCACA Y PUEBLO NUEVO, DISTRITO DE
LIRCAY, PROVINCIA DE ANAGARAES-HUANCAVELICA”, no está
duplicado:
5.2. Evaluación de la rentabilidad social del PIP
5.2.1. En cuanto al dimensionamiento del PIP, los elementos de las UP, como se
puede apreciar, están propuestas con el adecuado uso de parámetros de
diseño, así por ejemplo Para el Cálculo hidráulico de las tuberías se han
utilizado formulas relacionas como la fórmula de Hazen Williams y sus
correspondientes caudales.
Caudal de diseño (máximo horario) Diseño de la red
5.2.1.1. Tipo de red (abierta/cerrada).
5.2.1.2. Longitud de red.
5.2.1.3. Líneas principales y secundarias.
5.2.1.4. Método de cálculo.
5.2.1.5. Delimitación de presiones (estática 50 m., dinámica 10 m.).
5.2.1.6. Delimitación de velocidades (máxima 2m/seg. Y mínimo 0.5
m/seg.).
5.2.1.7. Clases de tuberías.
5.2.1.8. Caudales por tramos.
5.2.1.9. Diámetros utilizados método de Hardy Cross u otro
Método.
6. CONCLUSIONES Y RECOMENDACIONES
6.1. CONCLUSIONES
Evaluado el levantamiento de observación, remitida mediante la CARTA N°
05- CONSORCIO ANCCARA/2017. Del proyecto: “MEJORAMIENTO DEL
SERVICIO DE AGUA POTABLE E INSTALACIÓN DEL SERVICIO DE
SANEAMIENTO EN LAS LOCALIDADES DE PIRCAPAHUANA, RUMICHACA,
LAS PALMAS, CHUALLHUAPUQUIO, ANTACCACA Y PUEBLO NUEVO,
DISTRITO DE LIRCAY, PROVINCIA DE ANGARES – HUANCAVELICA, se
encuentra CONFORME por las razones descritas, dentro de evaluación del
proyecto.

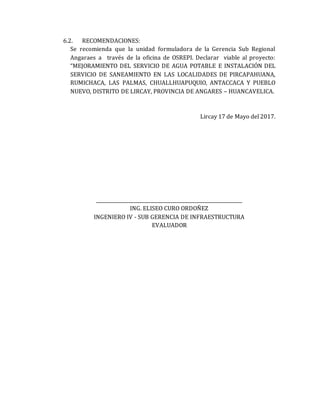

17. 6.2. RECOMENDACIONES:
Se recomienda que la unidad formuladora de la Gerencia Sub Regional
Angaraes a través de la oficina de OSREPI. Declarar viable al proyecto:
“MEJORAMIENTO DEL SERVICIO DE AGUA POTABLE E INSTALACIÓN DEL
SERVICIO DE SANEAMIENTO EN LAS LOCALIDADES DE PIRCAPAHUANA,
RUMICHACA, LAS PALMAS, CHUALLHUAPUQUIO, ANTACCACA Y PUEBLO
NUEVO, DISTRITO DE LIRCAY, PROVINCIA DE ANGARES – HUANCAVELICA.
Lircay 17 de Mayo del 2017.
______________________________________________________________
ING. ELISEO CURO ORDOÑEZ
INGENIERO IV - SUB GERENCIA DE INFRAESTRUCTURA
EVALUADOR
