1. ELABORADO POR: KATHERINE GONZÁLEZ
CÉDULA: 8-945-626
FALLAS GEOLÓGICAS
Y PRINCIPALES
FALLAS DE PANAMÁ

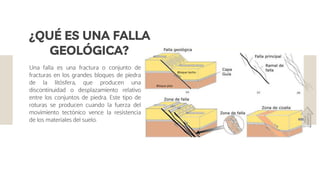

2. Una falla es una fractura o conjunto de
fracturas en los grandes bloques de piedra
de la litósfera, que producen una
discontinuidad o desplazamiento relativo
entre los conjuntos de piedra. Este tipo de
roturas se producen cuando la fuerza del
movimiento tectónico vence la resistencia
de los materiales del suelo.
¿QUÉ ES UNA FALLA
GEOLÓGICA?

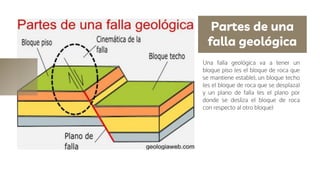

3. Partes de una
falla geológica
Una falla geológica va a tener un
bloque piso (es el bloque de roca que
se mantiene estable), un bloque techo
(es el bloque de roca que se desplaza)
y un plano de falla (es el plano por
donde se desliza el bloque de roca
con respecto al otro bloque)

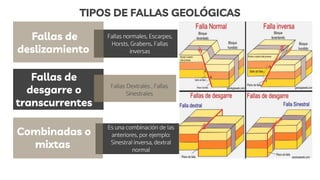

4. TIPOS DE FALLAS GEOLÓGICAS
Fallas normales, Escarpes,
Horsts, Grabens, Fallas
inversas
Fallas de
desgarre o
transcurrentes
Fallas Dextrales , Fallas
Sinestrales
Es una combinación de las
anteriores, por ejemplo:
Sinestral inversa, dextral
normal
Fallas de
deslizamiento
Combinadas o
mixtas

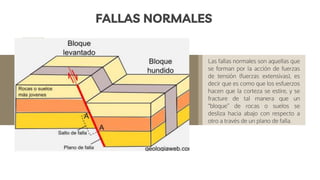

5. FALLAS NORMALES
Las fallas normales son aquellas que
se forman por la acción de fuerzas
de tensión (fuerzas extensivas), es
decir que es como que los esfuerzos
hacen que la corteza se estire, y se
fracture de tal manera que un
“bloque” de rocas o suelos se
desliza hacia abajo con respecto a
otro a través de un plano de falla.

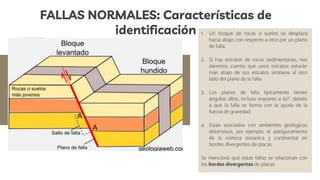

6. FALLAS NORMALES: Características de
identificación 1. Un bloque de rocas o suelos se desplaza
hacia abajo con respecto a otro por un plano
de falla.
2. Si hay estratos de rocas sedimentarias, nos
daremos cuenta que unos estratos estarán
más abajo de sus estratos similares al otro
lado del plano de la falla.
3. Los planos de falla típicamente tienen
ángulos altos, incluso mayores a 60°, debido
a que la falla se forma con la ayuda de la
fuerza de gravedad.
4. Están asociados con ambientes geológicos
distensivos, por ejemplo, el adelgazamiento
de la corteza oceánica y continental en
bordes divergentes de placas.
Se mencionó que estas fallas se relacionan con
los bordes divergentes de placas

7. Las fallas inversas son aquellas que se originan por la acción
de esfuerzos compresivos que actúan en la corteza de la
tierra, es decir que es como que aquellos esfuerzos hacen
que la corteza se comprima y se fracture de tal manera que
un “bloque” de rocas se deslice hacia arriba con respecto a
otro a través de un plano de falla
Características de
identificación
Fallas inversas
1. Un bloque de rocas se desplaza hacia arriba con
respecto a otro por un plano de falla.
2. Si existe estratos de rocas sedimentarias, es fácil notar
como los estratos están más arriba con respecto a sus
similares al otro lado del plano de falla.
3. Los planos de falla en las fallas inversas suelen ser
menores a 45°, y esto es debido a que los esfuerzos de
compresión tienen que irse en contra de la gravedad
para romper a las rocas.
4. Cuando el plano de falla tiene ángulos muy bajos (menor
a 20°), suelen llamarse a estas fallas como estructuras de
cabalgamiento.
5. Están asociados con ambientes geológicos compresivos,
por ejemplo, zonas de subducción y bordes convergentes
de placas. También es típico que aparezcan
acompañados de pliegues geológicos.

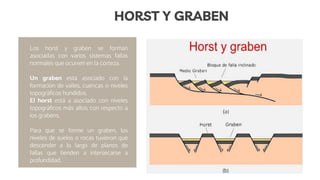

8. Los horst y graben se forman
asociadas con varios sistemas fallas
normales que ocurren en la corteza.
Un graben está asociado con la
formación de valles, cuencas o niveles
topográficos hundidos.
El horst está a asociado con niveles
topográficos más altos con respecto a
los grabens.
Para que se forme un graben, los
niveles de suelos o rocas tuvieron que
descender a lo largo de planos de
fallas que tienden a intersecarse a
profundidad.
HORST Y GRABEN

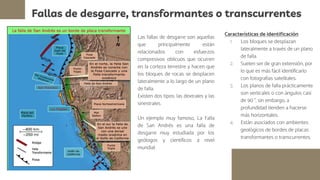

9. Fallas de desgarre, transformantes o transcurrentes
Las fallas de desgarre son aquellas
que principalmente están
relacionados con esfuerzos
compresivos oblicuos que ocurren
en la corteza terrestre y hacen que
los bloques de rocas se desplacen
lateralmente a lo largo de un plano
de falla.
Existen dos tipos: las dextrales y las
sinestrales.
Un ejemplo muy famoso, La Falla
de San Andrés es una falla de
desgarre muy estudiada por los
geólogos y científicos a nivel
mundial.
Características de identificación
1. Los bloques se desplazan
lateralmente a través de un plano
de falla.
2. Suelen ser de gran extensión, por
lo que es más fácil identificarlo
con fotografías satelitales.
3. Los planos de falla prácticamente
son verticales o con ángulos casi
de 90 °, sin embargo, a
profundidad tienden a hacerse
más horizontales.
4. Están asociados con ambientes
geológicos de bordes de placas
transformantes o transcurrentes.

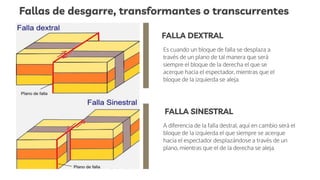

10. Fallas de desgarre, transformantes o transcurrentes
Es cuando un bloque de falla se desplaza a
través de un plano de tal manera que será
siempre el bloque de la derecha el que se
acerque hacia el espectador, mientras que el
bloque de la izquierda se aleja.
A diferencia de la falla destral, aquí en cambio será el
bloque de la izquierda el que siempre se acerque
hacia el espectador desplazándose a través de un
plano, mientras que el de la derecha se aleja.
FALLA DEXTRAL
FALLA SINESTRAL

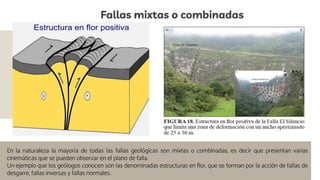

11. Fallas mixtas o combinadas
En la naturaleza la mayoría de todas las fallas geológicas son mixtas o combinadas, es decir que presentan varias
cinemáticas que se pueden observar en el plano de falla.
Un ejemplo que los geólogos conocen son las denominadas estructuras en flor, que se forman por la acción de fallas de
desgarre, fallas inversas y fallas normales.

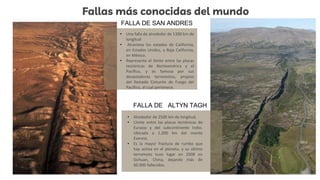

12. Fallas más conocidas del mundo
• Una falla de alrededor de 1300 km de
longitud
• Atraviesa los estados de California,
en Estados Unidos, y Baja California,
en México.
• Representa el límite entre las placas
tectónicas de Norteamérica y el
Pacífico, y es famosa por sus
devastadores terremotos, propios
del llamado Cinturón de Fuego del
Pacífico, al cual pertenece.
• Alrededor de 2500 km de longitud,
• Límite entre las placas tectónicas de
Eurasia y del subcontinente Indio.
Ubicada a 1.200 km del monte
Everest,
• Es la mayor fractura de rumbo que
hay activa en el planeta, y su último
terremoto tuvo lugar en 2008 en
Sichuan, China, dejando más de
60.000 fallecidos.
FALLA DE SAN ANDRES
FALLA DE ALTYN TAGH

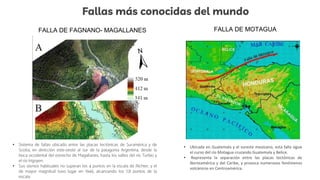

13. Fallas más conocidas del mundo
• Sistema de fallas ubicado entre las placas tectónicas de Suramérica y de
Scotia, en dirección este-oeste al sur de la patagonia Argentina, desde la
boca occidental del estrecho de Magallanes, hasta los valles del río Turbio y
el río Irigoyen.
• Sus sismos habituales no superan los 4 puntos en la escala de Richter, y el
de mayor magnitud tuvo lugar en 1949, alcanzando los 7.8 puntos de la
escala.
• Ubicada en Guatemala y el sureste mexicano, esta falla sigue
el curso del río Motagua cruzando Guatemala y Belice.
• Representa la separación entre las placas tectónicas de
Norteamérica y del Caribe, y provoca numerosos fenómenos
volcánicos en Centroamérica.
FALLA DE FAGNANO- MAGALLANES FALLA DE MOTAGUA

14. FALLA
SAN
RAMÓN
Falla activa ubicada al oriente de la ciudad capital de Chile, Santiago, al pie de la sierra de Ramón, de donde saca
su nombre. Posee una longitud de 25 km y una profundidad de 5 km, emplazada en sentido norte-sur. Al ser una
falla inversa, es la responsable de la creación de la serranía cercana.

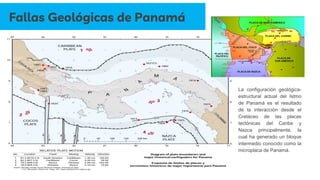

15. La configuración geológica-
estructural actual del Istmo
de Panamá es el resultado
de la interacción desde el
Cretáceo de las placas
tectónicas del Caribe y
Nazca principalmente, la
cual ha generado un bloque
intermedio conocido como la
microplaca de Panamá.
Fallas Geológicas de Panamá

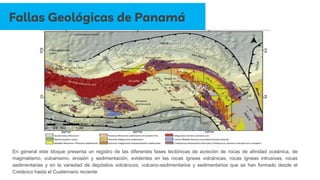

16. En general este bloque presenta un registro de las diferentes fases tectónicas de acreción de rocas de afinidad oceánica, de
magmatismo, vulcanismo, erosión y sedimentación, evidentes en las rocas ígneas volcánicas, rocas ígneas intrusivas, rocas
sedimentarias y en la variedad de depósitos volcánicos, vulcano-sedimentarios y sedimentarios que se han formado desde el
Cretácico hasta el Cuaternario reciente
Fallas Geológicas de Panamá

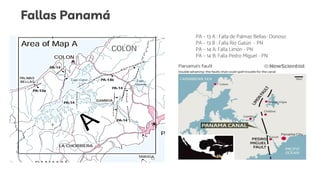

17. Fallas Panamá
PA – 13 A : Falla de Palmas Bellas- Donoso
PA – 13 B : Falla Río Gatún - PN
PA – 14 A: Falla Limón - PN
PA – 14 B: Falla Pedro Miguel - PN

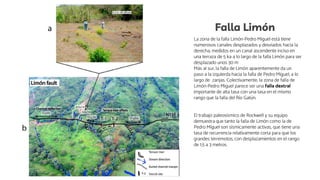

18. Falla Limón
La zona de la falla Limón-Pedro Miguel está tiene
numerosos canales desplazados y desviados hacia la
derecha, medidos en un canal ascendente inciso en
una terraza de 5 ka a lo largo de la falla Limón para ser
desplazado unos 30 m
Más al sur, la falla de Limón aparentemente da un
paso a la izquierda hacia la falla de Pedro Miguel, a lo
largo de zanjas. Colectivamente, la zona de falla de
Limón-Pedro Miguel parece ser una falla dextral
importante de alta tasa con una tasa en el mismo
rango que la falla del Río Gatún.
El trabajo paleosísmico de Rockwell y su equipo
demuestra que tanto la falla de Limón como la de
Pedro Miguel son sísmicamente activas, que tiene una
tasa de recurrencia relativamente corta para que los
grandes terremotos, con desplazamientos en el rango
de 1,5 a 3 metros.

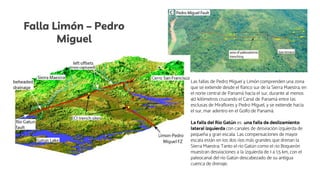

19. Falla Limón – Pedro
Miguel
Las fallas de Pedro Miguel y Limón comprenden una zona
que se extiende desde el flanco sur de la Sierra Maestra, en
el norte central de Panamá hacia el sur, durante al menos
40 kilómetros cruzando el Canal de Panamá entre las
esclusas de Miraflores y Pedro Miguel, y se extiende hacia
el sur, mar adentro en el Golfo de Panamá.
La falla del Río Gatún es una falla de deslizamiento
lateral izquierda con canales de desviación izquierda de
pequeña y gran escala. Las compensaciones de mayor
escala están en los dos ríos más grandes que drenan la
Sierra Maestra; Tanto el río Gatún como el río Boquerón
muestran desviaciones a la izquierda de 1 a 1,5 km, con el
paleocanal del río Gatún descabezado de su antigua
cuenca de drenaje.

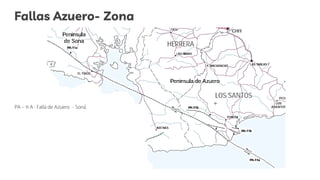

20. Fallas Azuero- Zona
PA – 11 A : Falla de Azuero - Soná

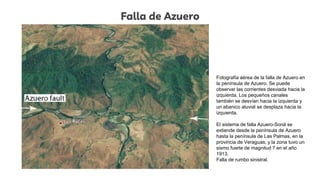

21. Falla de Azuero
Fotografía aérea de la falla de Azuero en
la península de Azuero. Se puede
observar las corrientes desviada hacia la
izquierda. Los pequeños canales
también se desvían hacia la izquierda y
un abanico aluvial se desplaza hacia la
izquierda.
El sistema de falla Azuero-Soná se
extiende desde la península de Azuero
hasta la península de Las Palmas, en la
provincia de Veraguas, y la zona tuvo un
sismo fuerte de magnitud 7 en el año
1913.
Falla de rumbo sinistral.

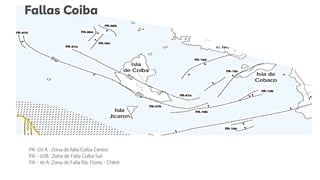

22. Fallas Coiba
PA -07 A : Zona de falla Coiba Centro
PA – 07B : Zona de Falla Coiba Sur
PA – 10 A: Zona de Falla Río Flores - Chitré

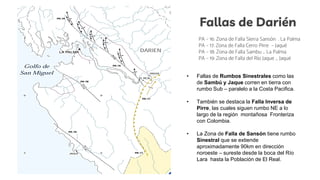

23. Fallas de Darién
PA – 16: Zona de Falla Sierra Sansón . La Palma
PA – 17: Zona de Falla Cerro Pirre – Jaqué
PA – 18: Zona de Falla Sambu _ La Palma
PA – 19: Zona de Falla del Río Jaque _ Jaqué
• Fallas de Rumbos Sinestrales como las
de Sambú y Jaque corren en tierra con
rumbo Sub – paralelo a la Costa Pacifica.
• También se destaca la Falla Inversa de
Pirre, las cuales siguen rumbo NE a lo
largo de la región montañosa Fronteriza
con Colombia.
• La Zona de Falla de Sansón tiene rumbo
Sinestral que se extiende
aproximadamente 90km en dirección
noroeste – sureste desde la boca del Río
Lara hasta la Población de El Real.
