FALLAS GEOLOGICAS.pdf
- 1. FALLAS GEOLOGICAS MATERIA: GEOLOGIA Y GEOMORFOLOGIA ESTUDIANTE: FRANZ QUISBERT ULO
- 2. INTRODUCCION La estratificación: estructuración o arreglo en capas de una roca Estrato: capa de roca caracterizado por ciertas propiedades unificadoras (litológica, temporales y otros) que lo distinguen de capas adyacentes. Típicamente de origen sedimentario, volcánicos y volcanosedimentario. Constituye una unidad estructural primaria. Principio de horizontalidad: los estratos se depositan en general en una posición horizontal.
- 3. CONCEPTO DE FALLAS GEOLOGICAS Las fallas geológicas son una fractura en la corteza terrestre, a lo largo de la cual se mueven los bloques rocosos que son separados por fuerzas terrestres que actúan sobre ella.
- 4. CAUSAS DE UNA FALLA GEOLOGICA • Por esfuerzos tectónicos • Enfriamiento de las rocas ígneas • Contracción y expansión de las capas más superficiales durante la erosión. ORIGEN
- 5. ZONA DE FALLA Es una zona de rompimiento y trituración donde no se observa una superficie en particular. Puede corresponder con una región tabular que contenga varias fallas sensiblemente paralelas.
- 6. TIPOS DE FALLAS Entre tipo de fallas están: normales, inversas, transcurrentes, rotacionales y de crecimiento. FALLA NORMAL Cuando el movimiento ocurre conforme a la línea de máxima pendiente. El desplazamiento es tal que el bloque de techo se desliza hacia abajo con relación al bloque de piso.
- 7. TIPOS DE FALLAS FALLA NORMAL FALLA INVERSAL
- 8. TIPOS DE FALLAS FALLA INVERSA La falla es inversa cuando el movimiento ocurre en dirección de la línea de máxima pendiente y el bloque de techo se desliza hacia arriba con relación al bloque de piso.
- 9. TIPOS DE FALLAS FALLA TRANSCURRENTE O LATERAL Es cuando el movimiento de los bloques se da en dirección del rumbo del plano de falla, pudiendo ser lateral izquierda o lateral derecha.
- 10. TIPOS DE FALLAS FALLA ROTACIONAL O DE TIJERA Si el movimiento entre los bloques es con respecto a un eje de rotación. Se dice que es una falla rotacional, cilíndrica o de tijera.
- 11. TIPOS DE FALLAS FALLA DE CRECIMIENTO Tienen una componente de desplazamiento similar a una falla normal, a través de cuya superficie de falla existe un incremento del espesor de unidades litoestratigraficas. En este caso la gravedad, el agua, la composición, la cantidad (volumen) y tipo de sedimento influyen para que se formen.
- 12. TIPOS DE FALLAS FALLA DE SAN ANDRES
- 13. PARTES DE UNA FALLA GEOLOGICA
- 14. PARTES DE UNA FALLA GEOLOGICA
- 15. RELACION ENTRE FALLAS GEOLOGICAS CON SISMOS Las fallas son fracturas del terreno en las que dos bloques se mueven entre si. El movimiento en las fallas se produce por el desplazamiento de las placas tectónicas y por ello los terremotos se concentran en sus bordes. Sin embargo sólo las fallas que tienen un elevado rozamiento producen terremotos Revelan que una cantidad considerable, tanto de la actividad sísmica como de la actividad volcánica, se concentra en las orillas de las placas tectónicas. Las placas tectónicas son grandes bloques de roca con miles de kilómetros de dimensión. Solo necesita moverse un fragmento de ellas para que se produzca un sismo importante
- 16. RELACION ENTRE FALLAS GEOLOGICAS CON SISMOS Se ha podido distinguir la existencia de tres tipos distintos de limites o contacto entre las placas. Estos son divergentes, convergentes y transcurrentes. Limite de placas convergentes: Una placa se mueve hacia la otra propiciando que una se coloque sobre la otra, se forma un surco profundo llamado trinchera.
- 17. Placas transcurrentes El movimiento de las placas es paralelo y en sentido contrario. RELACION ENTRE FALLAS GEOLOGICAS CON SISMOS Limites de placas divergentes Una placa se aleja de la otra, formando un espacio entre ellas por donde emerge roca caliente (lava o magma).
- 18. GEOMETRIA Y NOMENCLATURA La inclinación del plano de falla es llamado echado. El desplazamiento a lo largo del plano de falla entre dos bloques puede tomar cualquier dirección en el plano. El desplazamiento, de manera ideal, puede ser en la dirección del rumbo o en la dirección del echado.

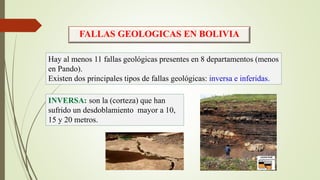

- 19. FALLAS GEOLOGICAS EN BOLIVIA Hay al menos 11 fallas geológicas presentes en 8 departamentos (menos en Pando). Existen dos principales tipos de fallas geológicas: inversa e inferidas. INVERSA: son la (corteza) que han sufrido un desdoblamiento mayor a 10, 15 y 20 metros.
- 20. FALLAS GEOLOGICAS EN BOLIVIA INFERIDAS: No presentan mucho movimiento Hay también fallas que tienen las dos características al mismo tiempo, es decir una partes son inversas y el resto son inferidas.
- 21. FALLAS GEOLOGICAS EN BOLIVIA Cabalgamiento Andino Principal: (Cochabamba, Santa Cruz, Sucre y Tarija). Falla Matilde La Paz-Estarca: (La Paz y Oruro) Falla Huarina: (La Paz y llega a Oruro) Falla Huayllamarca: (La Paz) Cabalgamiento Frontal Principal: (Beni, La Paz, Santa Cruz, Sucre y Tarija). Falla San Andrés: (La Paz, Oruro y Potosí) Cabalgamiento Altiplánico Principal Chuquitambi: (La Paz y Oruro), y Sistema Falla Uyuni-Kenayami: (Potosí). LAS INVERSAS:
- 22. Falla Coniri: (La Paz y Oruro). Falla Eucaplitos: (La Paz y Oruro). Sistema Falla Uyuni-Kenayami: (Potosí), y Falla Mandeyacua: (Santa Cruz, Sucre y Tarija). FALLAS GEOLOGICAS EN BOLIVIA LAS INVERSAS E INFERIDAS:
- 23. CONCLUSIONES Y RECOMENDACIONES El fracturamiento representa una pérdida de la continuidad entre dos partes de algún cuerpo rocoso; e implica la generación de una grieta y su propagación hasta que se presente la falla general o que se alcance un nuevo estado de equilibrio. Es recomendable definir detalladamente, monitorear periódicamente y reglamentar el uso de suelo en las zonas urbanas que manifiesten inestabilidad del subsuelo, reflejado por el fracturamiento del terreno, con la finalidad de evitar el incremento del crecimiento vertical y horizontal de las estructuras de viviendas y edificios, lo cual puede generar afectaciones futuras a la infraestructura social.
