1. TEMA:
“FALLAS GEOLÓGICAS”
CURSO:
GEOLOGÍA ESTRUCTURAL
INTEGRANTES:
 LÓPEZ MARTOS, DORIS SOLEDAD
 LOZANO PINEDO, ANNIE SHARANEYDA
 MANTILLA QUISPE, OTILIA PATRICIA
 SALDAÑA GALLARDO, DANNY
 UGAZ CASTAÑEDA, CESAR AUGUSTO
AÑO:
TERCERO
CICLO:
VI
CAJAMARCA, OCTUBRE DEL 2014

2. FALLAS GEOLÓGICAS

3. FALLAS GEOLÓGICAS
INTRODUCCION
Las fracturas son las estructuras más frecuentes en la superficie de la Corteza terrestre. Son
observables en cualquier afloramiento y en cualquier tipo de roca. El estudio de las fracturas es de
particular importancia porque afectan la resistencia de las rocas a los esfuerzos, y por lo tanto deben
analizarse cuidadosamente cuando se trata de construcción de túneles, represas y otras obras de
Ingeniería. También la distribución de las fracturas condiciona, en parte, el diseño de explotación de
una mina. Constituyen, además, lugares geométricos que controlan el emplazamiento de
mineralización de rendimiento económico, debido a lo cual deben tomarse como una variable
importante en la exploración de yacimientos.
Cuando se presenta un desplazamiento medible a lo largo de un plano de fractura, esto es si
la roca a un lado de la fractura se ha desplazado con respecto a la roca del otro lado de ella, la
fractura se denomina falla. Se elige más o menos arbitrariamente un desplazamiento mínimo de 0,5
mm para que una fractura reciba el nombre de falla. Por el contrario, si no ocurre desplazamiento o
si éste es demasiado pequeño para que sea visible, la fractura se denomina diaclasa.

4. FALLAS GEOLÓGICAS
OBJETIVOS:
 Definir el concepto de falla y sus elementos geométricos claramente.
 Investigar la clasificación de las fallas existentes.
 Determinar cuáles son los principales indicadores de fallas.

5. FALLAS GEOLÓGICAS
FALLAS
Una falla es una grieta en la corteza terrestre. Generalmente,
las fallas están asociadas con, o forman, los límites entre las
placas tectónicas de la Tierra. En una falla activa, las piezas
de la corteza de la Tierra a lo largo de la falla, se mueven
con el transcurrir del tiempo. El movimiento de estas rocas
puede causar terremotos. Las fallas inactivas son aquellas
que en algún momento tuvieron movimiento a lo largo de
ellas pero que ya no se desplazan. El tipo de movimiento a
lo largo de una falla depende del tipo de falla.
Es decir, la falla es una fractura planar a lo largo de la cual la roca se ha desplazado según una
dirección que es generalmente paralela al plano de ruptura, como consecuencia de la aplicación de
un stress de cizalle.
Es frecuente que no se observe un plano de
falla definido, sino que más bien una Zona de
falla. Una zona de falla puede tener entre
algunos metros y muchas decenas de metros
de ancho. En longitud, una zona de falla
puede tener hasta varios cientos de
kilómetros ( e.g. la Falla de San Andrés).

6. FALLAS GEOLÓGICAS
ELEMENTOS GEOMÉTRICOS DE UNA FALLA
 Plano de falla: Superficie de fractura sobre la que se produce el desplazamiento
 Labios de la falla: cada uno de los bloques en que queda dividida el terreno.
 Salto de falla: Medida del desplazamiento relativo entre los labios
 Espejo de falla: es una superficie brillante, de aspecto pulimentado, que puede aparecer
sobre las rocas en el plano de falla por efecto de la recristalización de los minerales
sometidos al incremento de presión y temperatura consecuencia de la fricción generada
durante el movimiento de la falla.
 Estrías de falla: son marcas de fricción que muestran las rocas en el plano de falla en
forma de finas estrías o acanaladuras. Pueden aparecer afectando al espejo de falla.
 Brecha de falla: es una masa de material fragmentario resultante del efecto de la
trituración que sufren las rocas a lo largo del plano de falla. Si el material resulta
metamorfizado por la elevada presión y temperatura, con recristalización y cambio
mineralógico, el material recibe el nombre de milonita.
 Escarpe de falla: Forma de relieve fundamental que
aparece como consecuencia de los movimientos
tectónicos. Es la desnivelación topográfica entre dos
bloques fallados, y que tiene una parte estructural y otra
erosiva en la desnivelación topográfica.

7. FALLAS GEOLÓGICAS
 Desplazamiento neto: desplazamiento en la dirección misma del movimiento; se expresa
como la distancia medida sobre el plano de falla, entre dos puntos localizados en bloques
opuestos, que antes eran adyacentes.
 Desplazamiento de buzamiento: componente del desplazamiento neto en la dirección del
buzamiento de una falla; a su vez, este desplazamiento puede ser descompuesto en dos
componentes: desplazamiento vertical o salto y desplazamiento horizontal o rechazo.
Vertical (Throw)
Salto de falla horizontal
(throw)

8. FALLAS GEOLÓGICAS
 Salto de falla vertical: desplazamiento vertical de una falla; equivale a la componente
vertical del salto de falla.
 Rechazo horizontal o salto de falla horizontal: desplazamiento horizontal de una falla;
equivale a la componente horizontal del desplazamiento de buzamiento.
 Desplazamiento de rumbo: componente del desplazamiento neto en la dirección del rumbo
de una falla.

9. FALLAS GEOLÓGICAS
CLASIFICACIÓN DE FALLAS
La clasificación más útil de las fallas en el dominio frágil es aquella basada en su desplazamiento o
rechazo. Se denomina rechazo de una falla al movimiento relativo, a lo largo del plano de falla, de
dos puntos que originalmente se encontraban adyacentes. Se distinguen fallas translacionales y
fallas rotacionales. En las primeras la magnitud y orientación del rechazo es el mismo en todas sus
partes, y en las segundas, el rechazo cambia según la porción del plano que se considere.
En las fallas que presentan manteos menores que 90º, es útil también distinguir un bloque colgante
y un bloque yacente . Además, la intersección de la falla con la superficie topográfica se denomina
traza de la falla , de acuerdo a lo que se indica en figura 2.5.

10. FALLAS GEOLÓGICAS
 TIPOS DE FALLAS TRANSLACIONALES
Las fallas translacionales se clasifican, de acuerdo a su rechazo, en cuatro tipos principales:
fallas normales, fallas inversas, fallas de dirección y fallas con rechazo oblicuo (figura 2.9). En los
dos primeros tipos el movimiento se realiza según la dirección del manteo, en tanto que en el
tercero, como su nombre lo indica, el movimiento es paralelo al rumbo de la falla. Las fallas con
rechazo oblicuo presentan movimiento compuesto, con componente según el manteo y según el
rumbo. En una falla normal el bloque colgante desciende respecto al bloque yacente. En una falla
inversa el bloque colgante se alza respecto al bloque yacente.

11. FALLAS GEOLÓGICAS

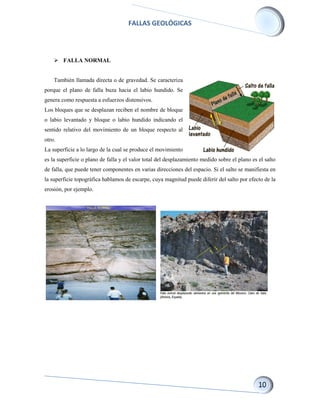

 FALLA NORMAL
También llamada directa o de gravedad. Se caracteriza
porque el plano de falla buza hacia el labio hundido. Se
genera como respuesta a esfuerzos distensivos.
Los bloques que se desplazan reciben el nombre de bloque
o labio levantado y bloque o labio hundido indicando el
sentido relativo del movimiento de un bloque respecto al
otro.
La superficie a lo largo de la cual se produce el movimiento
es la superficie o plano de falla y el valor total del desplazamiento medido sobre el plano es el salto
de falla, que puede tener componentes en varias direcciones del espacio. Si el salto se manifiesta en
la superficie topográfica hablamos de escarpe, cuya magnitud puede diferir del salto por efecto de la
erosión, por ejemplo.

12. FALLAS GEOLÓGICAS
 FALLA INVERSA
En este caso el plano de falla buza hacia el labio levantado.
Ocurre como con- secuencia de esfuerzos compresivos.
Mientras que en las fallas normales la superficie de falla suele
presentar un bu- zamiento elevado o ser prácticamente vertical,
en las fallas inversas ese plano suele ser muy tendido, con
buzamiento bajo. Por debajo de 45º se habla de cabalgamientos y
si el buzamiento no alcanza los 10º reciben el nombre de mantos
de corrimiento, en los que el desplazamiento suele además ser de
gran magnitud.
 Falla de cabalgamiento: falla inversa cuyo plano de falla presenta
bajo ángulo de buzamiento

13. FALLAS GEOLÓGICAS
 FALLA VERTICAL:
Si la falla es vertical, debe especificarse cuál de los bloques
asciende o desciende y observarse los indicadores de falla
para determinarlo.
 FALLA EN DIRECCIÓN, TRANSVERSAL O DE DESGARRE
La superficie de falla suele ser próxima a la vertical. El
movimiento responde a fuerzas de cizalla horizontal que
causan el desplazamiento lateral de un bloque respecto al
otro. En función del sentido de ese desplazamiento se
distinguen el desgarre dextral, en el que, situándonos sobre
uno de los bloques, veríamos moverse el otro hacia nuestra
derecha, y el sinistral (representado en la ilus- tración).
 FALLA CON RECHAZO OBLICUO:
La denominación de las fallas con rechazo oblicuo es compuesta y depende del valor del rake .
Si el rake es menor que 45º predominará la componente transcurrente y la falla será
-dextral- normal o dextral- inversa.
-sinestral- normal o sinestral- inversa.
Si el rake de la estría es mayor que 45º predominará la
componente en el manteo y la falla pasa a denominarse:
-normal-dextral o normal-sinestral.
-inversa-dextral o inversa- sinestral.

14. FALLAS GEOLÓGICAS
 FALLAS EXTENSIONALES Y FALLAS CONTRACCIONALES
Algunos autores prefieren el uso más general de fallas extensionales y fallas contraccionales
para fallas con desplazamiento según la dirección del manteo. Esto se debe a que las capas o
estratos marcadores del movimiento pueden presentarse con manteo. Así, un par de fallas
simétricamente dispuestas respecto de una capa serán extensionales si ellas indican una extensión o
expansión paralela a la capa. Por el contrario, si el par de fallas indica un acortamiento, contracción
o comprensión paralelo a la capa, las fallas se denominan contraccionales. De este modo, los
términos de falla normal y falla inversa quedan incluidos, respectivamente, dentro de los términos
más generales de falla extensional y falla contraccional.
 Graben y Horst (Fosa tectónica y pilar tectónico)
Las palabras "horst" y "graben" provienen del alemán. Horst significa algo como "sector
elevado", "Graben" como zanja, trinchera o fosa.
 Graben o Fosa tectónica: El conjunto de dos fallas normales paralelas con inclinación
opuesta en un ambiente tectónico expansiva se llama graben o fosa tectónica. Es decir el
sector central se mueve relativamente abajo al respeto de los flancos. En el interior de una
fosa tectónica afloran generalmente rocas más jóvenes como afuera del sistema. El tamaño
de un graben puede ser centímetros hasta grabenes grandes alrededor de 300 km.
 Un Horst o pilar tectónico: muestra un movimiento hacia arriba en su interior, es decir el
sector central está construida por rocas más antiguas como el sector lateral.
Morfológicamente un graben puede aparecer como valle o como cerro, un horst puede formar
morfológicamente elevaciones o depresiones (valles quebradas).
El ejemplo del desarrollo de un graben tectónico muestra el conjunto a la formación de una
quebrada. Pero también existen fosas tectónicas que forman finalmente un cerro.

15. FALLAS GEOLÓGICAS

16. FALLAS GEOLÓGICAS
GRABEN OBSERVADOS EN LA NATURALEZA:
HORST OBSERVADO EN LA NATURALEZA:

17. FALLAS GEOLÓGICAS
 FALLAS ROTACIONALES
Las fallas rotacionales implican, como su nombre lo indica, una rotación de los bloques
involucrados en la falla. Las estrías de una falla rotacional son curvas. El sentido de movimiento de
una falla rotacional se determina imaginando que el observador se encuentra parado en uno de los
bloques, frente a la falla, mirando cómo gira el otro bloque, según un eje perpendicular al plano de
falla. Es frecuente, en muchas fallas, observar estrías que indican movimientos alternantes
translacionales y rotacionales, lo cual proporciona la posibilidad de establecer la historia estructural
de un determinado terreno.
 FALLA ROTACIONAL CILÍNDRICA
La superficie de falla es aproximadamente cilíndrica como
consecuencia del giro de uno de los bloques de falla en torno
a un eje de rotación paralelo a la superficie de falla. Cuando
la rotación se realiza dentro de la superficie de falla, se
distinguen fallas con rotación a favor de los punteros del
reloj y fallas con rotación en contra de los punteros del reloj.
 FALLA ROTACIONAL EN TIJERA
En este tipo de falla el giro de los bloques tiene lugar
respecto a un eje que es perpendicular a la superficie de falla

18. FALLAS GEOLÓGICAS
INDICADORES DE FALLAS:
Generalmente se puede diferenciar entre indicadores directos u indirectos de fallas.
INDICADORES DIRECTOS DE FALLAS:
Los indicadores directos manifiestan una falla cien por cientos, es decir sin dudas algunas.Estos
tipos de indicadores se puede observar directamente en terreno analizando la foliación en cuestión.
Los indicadores indirectos definen una falla con una cierta cantidad de incertidumbres y dudas.
 DESPLAZAMIENTO:
El desplazamiento de una unidad geológica o una
otra estructura geológica indica la actividad
tectónica. Desplazamientos tectónicos en el terreno
marcan siempre una falla.
Problemas: Se confunde con la estratificación
normal, si las capas tienen una inclinación o se
equivoca con accidentes morfológicos.
 ESTRÍAS:
Líneas finas arriba de un plano de falla. Estas líneas indican además la
orientación del desplazamiento y posiblemente el sentido. Se encuentra
en casi todos los lugares y el reconocimiento es fácil.
Problemas: Estrías solo marcan el último movimiento cual
posiblemente no coincide con el movimiento general. Para sentir con
el dedo el sentido del movimiento cuesta y se puede equivocarse.

19. FALLAS GEOLÓGICAS

20. FALLAS GEOLÓGICAS
 DIACLASAS PLUMOSAS DE CIZALLE:
Durante un movimiento tectónico se puede abrirse pequeñas
fracturas, cuales se rellenan con calcita, yeso o cuarzo. La forma es
siempre como un "S" y en dimensiones entre milímetros hasta
metros.
Problemas: No tan frecuente en la naturaleza.
 ARRASTRES :
Cerca de una falla las rocas pueden deformarse plásticamente. Se
puede observar un leve monoclinal hacia el plano de la falla. Los
dimensiones: entre centímetros y metros. Normalmente fallas grandes
muestran este fenómeno.
Problemas: Equivocación con estructuras sedimentarias posible como
derrumbes por ejemplo.

21. FALLAS GEOLÓGICAS
 BRECHAS DE FALLA (KATACLASITA):
Por la energía del movimiento algunas veces las rocas en la
zona de falla se rompen y se quiebran, para formar una brecha
tectónica o brecha de falla. Brechas de fallas normalmente
muestran una dureza menor como las rocas no afectadas. Por
eso morfológicamente una brecha de falla se ve como
depresión.
Problemas: Se puede confundir brechas de falla con otros tipos
de brechas (brecha volcánica, brecha sedimentaria).

22. FALLAS GEOLÓGICAS
 MILONITA
La milonita es una roca metamórfica que se
formó por las fuerzas tectónicas. Los
minerales (cuarzo) se ve elongado hacia la
dirección principal del movimiento.
Milonitas son generalmente dura y bien
resistente contra la meteorización.
Problemas: Macroscópicamente es bastante difícil reconocer una milonita,
solo con sección transparente se llega a resultados confiables.

23. FALLAS GEOLÓGICAS
INDICADORES INDIRECTOS DE FALLAS:
En regiones con pocos afloramientos los indicadores indirectos son muchas veces la única
posibilidad para definir fallas. Especialmente en regiones con alta cantidad de vegetación se puede
aprovechar estos fenómenos. Los indicadores indirectos nunca llegan a conclusiones tan confiables
como los indicadores directos.
 MORFOLOGÍA
Zonas de fallas normalmente son sectores con rocas
blandas. La erosión afecta al primero de estos
sectores. Por eso en la naturaleza las fallas están
cubiertas bajo algunos metros de rocas blandas
cuaternarias, como relleno de un valle o una
quebrada. Además la dirección de valles o quebradas
pueden ser conforme con las direcciones de fallas.
Precaución: No todas las quebradas o valles
corresponden con fallas tectónicas.
 VEGETACIÓN
Distintas tipos de rocas producen el crecimiento de
diferentes tipos de plantas.
Arriba de una zona de falla la cantidad del agua
normalmente es más alta como en rocas normales.
Precaución: Caminos históricos u otras
construcciones históricas pueden provocar el mismo
fenómeno.

24. FALLAS GEOLÓGICAS
 MANANTIALES
Zonas de fallas tienen normalmente una
porosidad diferente como las rocas
alrededores. Este cambio de la porosidad
provoca en algunos casos el nacimiento de
un río. En varias ocasiones se puede
observar una cadena de manantiales en
línea.
Precaución: También estratos
permeables/impermeables pueden provocar
el mismo fenómeno.

25. FALLAS GEOLÓGICAS
CONCLUSIONES:
 Una falla es una grieta en la corteza terrestre. Generalmente, las fallas están asociadas con,
o forman, los límites entre las placas tectónicas de la Tierra. Sus principales elementos
geométricos son: Salto de falla, plano de falla, escarpe, bloque levantado y bloque
hundido, estrías, entre otros.
 La clasificación más útil de las fallas en el dominio frágil es aquella basada en su
desplazamiento o rechazo. Se distinguen fallas translacionales, fallas rotacionales además
de las contraccionales y extensionales.
 Los principales indicadores de falla tanto indirectos como directos son: desplazamiento,
estrías, diaclasas plumbosas de cizalle, arrastres, brechas de falla, milonita, morfología,
vegetación y manantiales.

26. FALLAS GEOLÓGICAS
BIBLIOGRAFÍA:
 http://es.wikipedia.org/wiki/Falla
 http://www.inpres.gov.ar/docentes/Fallas%20Geol%C3%B3gicas.pdf
 http://www.windows2universe.org/earth/geology/fault.html&lang=sp
 http://www.artinaid.com/2013/04/componentes-y-tipos-de-fallas-geologicas/
 http://es.slideshare.net/iessuel/fallas-geolgicas
 http://www.monografias.com/trabajos98/fallas-geologicas/fallas-geologicas.shtml
 http://www.geovirtual.cl/Geoestructural/gestr04.htm
 https://es.scribd.com/doc/93182210/Fallas-Geologicas-y-Pliegues

27. FALLAS GEOLÓGICAS
ANEXOS:
EJERCICIOS PRÁCTICOS:

28. FALLAS GEOLÓGICAS

29. FALLAS GEOLÓGICAS

30. FALLAS GEOLÓGICAS
