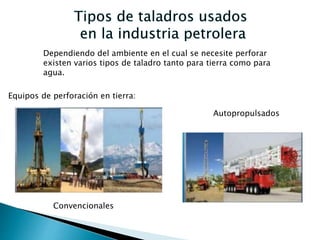

2. Dependiendo del ambiente en el cual se necesite perforar
existen varios tipos de taladro tanto para tierra como para
agua.
Equipos de perforación en tierra:
Convencionales
Autopropulsados

3. Flotantes
Semi-sumergibles
Barco de perforación
Apoyados en fondo
Plataforma auto-elevable
Plataforma
Barcaza o gabarra

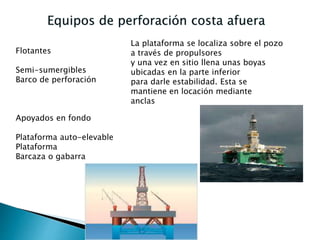

La plataforma se localiza sobre el pozo
a través de propulsores
y una vez en sitio llena unas boyas
ubicadas en la parte inferior
para darle estabilidad. Esta se
mantiene en locación mediante
anclas

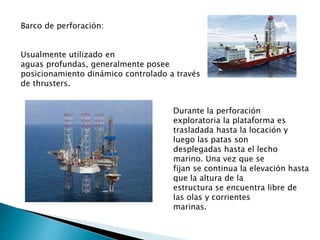

4. Barco de perforación:
Usualmente utilizado en
aguas profundas, generalmente posee
posicionamiento dinámico controlado a través
de thrusters.
Durante la perforación
exploratoria la plataforma es
trasladada hasta la locación y
luego las patas son
desplegadas hasta el lecho
marino. Una vez que se
fijan se continua la elevación hasta
que la altura de la
estructura se encuentra libre de
las olas y corrientes
marinas.

5. Plataforma
Barcaza o gabarra
Estas se utilizan para perforar hoyos en
áreas poco profundas de hasta 20 pies,
canales de tierra o pantanos

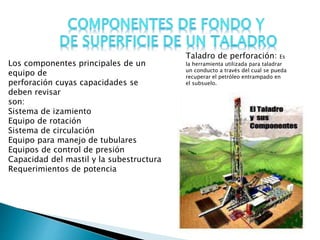

6. Taladro de perforación: Es
la herramienta utilizada para taladrar
un conducto a través del cual se pueda
recuperar el petróleo entrampado en
el subsuelo.
Los componentes principales de un
equipo de
perforación cuyas capacidades se
deben revisar
son:
Sistema de izamiento
Equipo de rotación
Sistema de circulación
Equipo para manejo de tubulares
Equipos de control de presión
Capacidad del mastil y la subestructura
Requerimientos de potencia

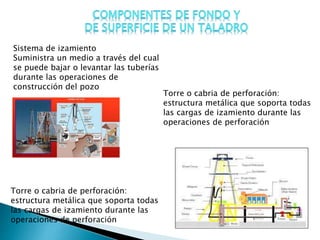

7. Sistema de izamiento
Suministra un medio a través del cual
se puede bajar o levantar las tuberías
durante las operaciones de
construcción del pozo
Torre o cabria de perforación:
estructura metálica que soporta todas
las cargas de izamiento durante las
operaciones de perforación
Torre o cabria de perforación:
estructura metálica que soporta todas
las cargas de izamiento durante las
operaciones de perforación

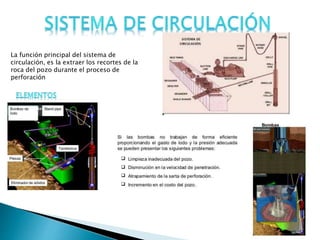

8. La función principal del sistema de
circulación, es la extraer los recortes de la
roca del pozo durante el proceso de
perforación

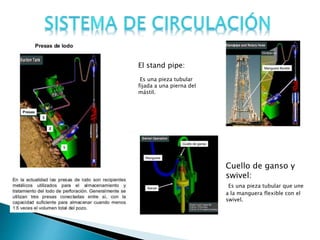

9. El stand pipe:
Es una pieza tubular
fijada a una pierna del
mástil.
Cuello de ganso y
swivel:
Es una pieza tubular que une
a la manguera flexible con el
swivel.

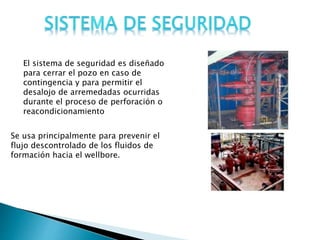

10. Se usa principalmente para prevenir el
flujo descontrolado de los fluidos de
formación hacia el wellbore.
El sistema de seguridad es diseñado
para cerrar el pozo en caso de
contingencia y para permitir el
desalojo de arremedadas ocurridas
durante el proceso de perforación o
reacondicionamiento

11. Su función principal es soportar el
peso del sistema de rotación, además
de proporcionar el desplazamiento
vertical necesario a la sarta de
perforación.

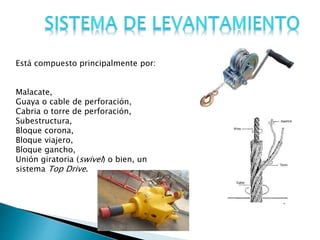

12. Está compuesto principalmente por:
Malacate,
Guaya o cable de perforación,
Cabria o torre de perforación,
Subestructura,
Bloque corona,
Bloque viajero,
Bloque gancho,
Unión giratoria (swivel) o bien, un
sistema Top Drive.

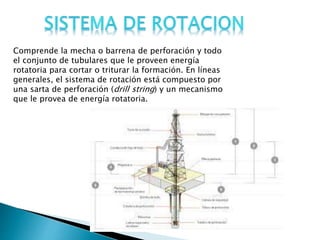

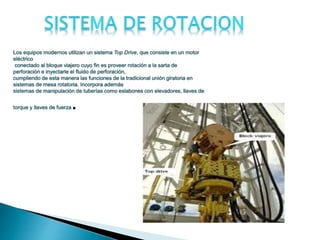

13. Comprende la mecha o barrena de perforación y todo
el conjunto de tubulares que le proveen energía
rotatoria para cortar o triturar la formación. En líneas
generales, el sistema de rotación está compuesto por
una sarta de perforación (drill string) y un mecanismo
que le provea de energía rotatoria.
