El documento habla sobre diferentes tipos de perturbaciones que afectan la transmisión de señales, incluyendo la atenuación, distorsión por atenuación, distorsión por retardo y ruido. Explica que la atenuación reduce la energía de la señal a medida que se propaga, la distorsión por atenuación afecta diferentes frecuencias de manera desigual, la distorsión por retardo hace que las componentes de frecuencia lleguen a diferentes tiempos, y el ruido son señales no deseadas que interfieren la transmisión.

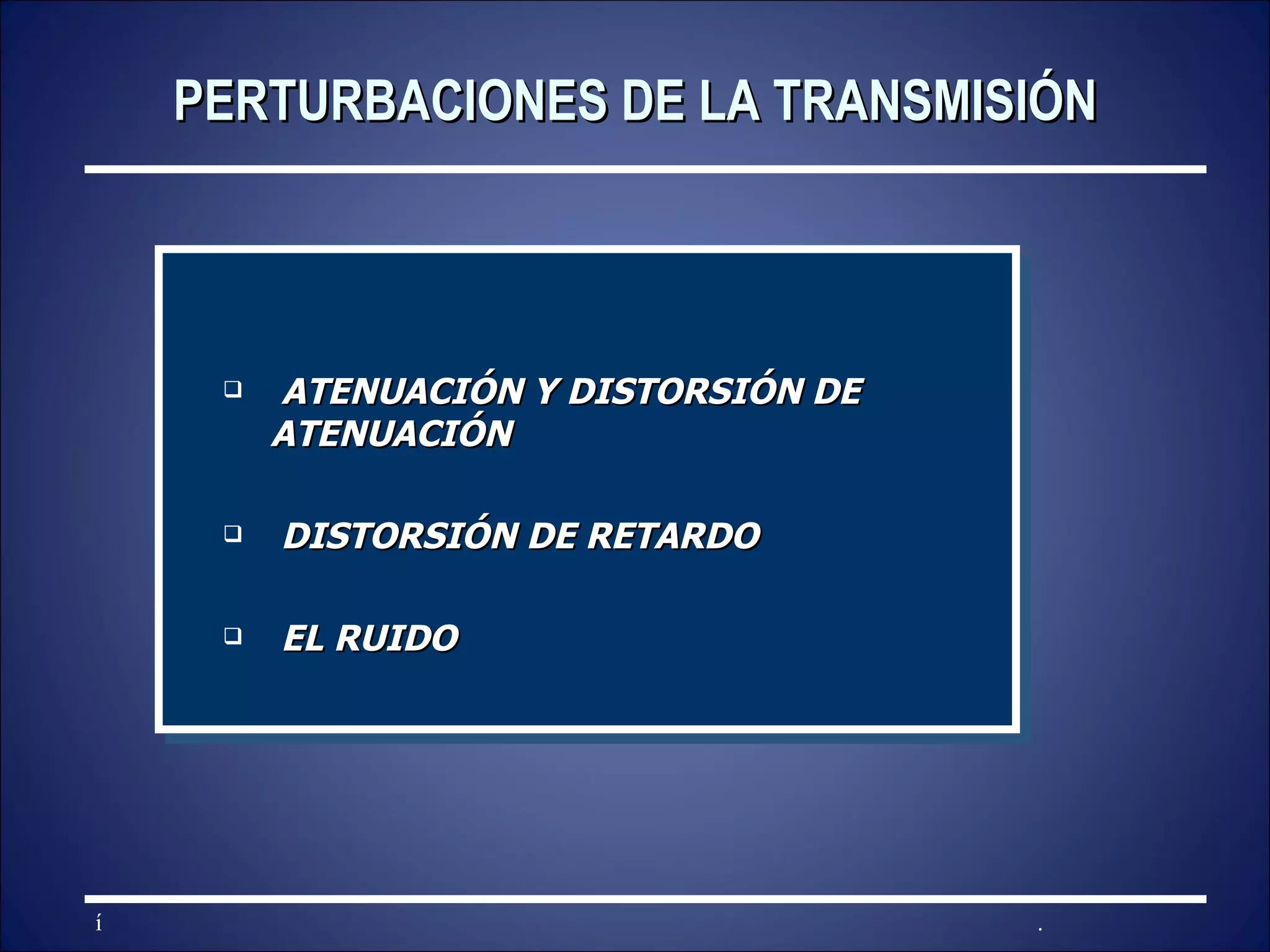

1. PERTURBACIONES DE LA TRANSMISIÓN ATENUACIÓN Y DISTORSIÓN DE ATENUACIÓN DISTORSIÓN DE RETARDO EL RUIDO . í

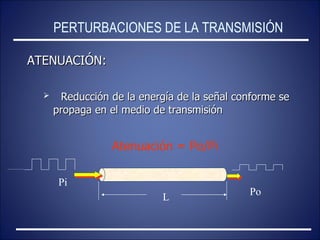

2. ATENUACIÓN: Reducción de la energía de la señal conforme se propaga en el medio de transmisión PERTURBACIONES DE LA TRANSMISIÓN L Atenuación = Po/Pi Pi Po

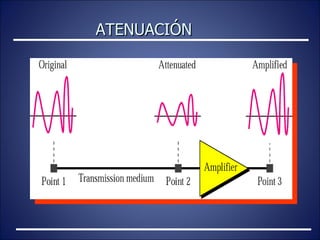

3. ATENUACIÓN

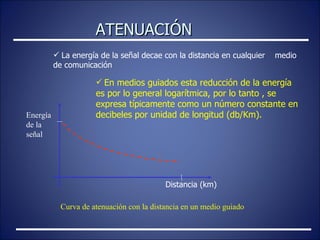

4. ATENUACIÓN La energía de la señal decae con la distancia en cualquier medio de comunicación En medios guiados esta reducción de la energía es por lo general logarítmica, por lo tanto , se expresa típicamente como un número constante en decibeles por unidad de longitud (db/Km). Distancia (km) Energía de la señal Curva de atenuación con la distancia en un medio guiado

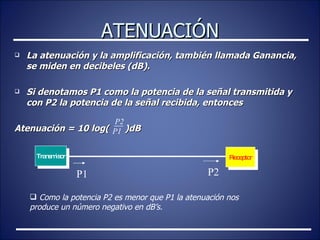

5. ATENUACIÓN La atenuación y la amplificación, también llamada Ganancia, se miden en decibeles (dB). Si denotamos P1 como la potencia de la señal transmitida y con P2 la potencia de la señal recibida, entonces Atenuación = 10 log( )dB P2 P1 Transmisor Receptor P1 P2 Como la potencia P2 es menor que P1 la atenuación nos produce un número negativo en dB’s.

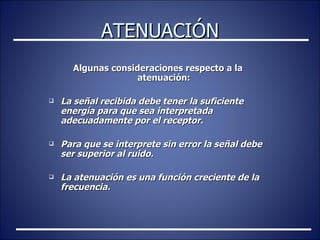

6. ATENUACIÓN Algunas consideraciones respecto a la atenuación: La señal recibida debe tener la suficiente energía para que sea interpretada adecuadamente por el receptor. Para que se interprete sin error la señal debe ser superior al ruido. La atenuación es una función creciente de la frecuencia.

7. La Atenuación se debe a las siguientes causas: Características eléctricas del cable Materiales y construcción. Pérdidas de inserción debido a terminaciones e imperfecciones Reflejos por cambios en la impedancia Frecuencia (las pérdidas son mayores a mayor frecuencia) Temperatura ( incrementa un 0.4% por cada grado de incremento para Cat 5) Longitud del enlace Conducto Metálico ( 3% de incremento ) Humedad Envejecimiento

8. El deciBell (dB) 1 deciBell = 10 log ( ) Donde: Pi= potencia de entrada en watts Y Po= potencia de salida en watts Otras unidades frecuentemente usadas 1dBmv=20 log(Vo/1mv) 1dBm=10 log(Po/1mw) 1dBW=10 log (Po/1watt) Pi (watts) Po ( watts) Po Pi

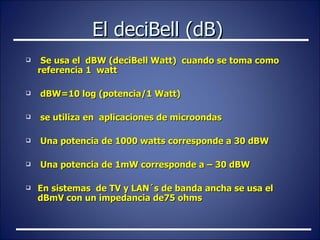

9. El deciBell (dB) Se usa el dBW (deciBell Watt) cuando se toma como referencia 1 watt dBW=10 log (potencia/1 Watt) se utiliza en aplicaciones de microondas Una potencia de 1000 watts corresponde a 30 dBW Una potencia de 1mW corresponde a – 30 dBW En sistemas de TV y LAN´s de banda ancha se usa el dBmV con un impedancia de75 ohms

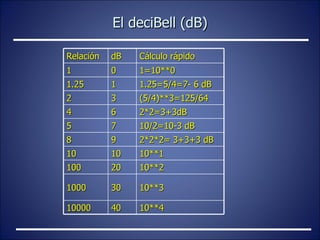

10. El deciBell (dB) Relación dB Cálculo rápido 1 0 1=10**0 1.25 1 1.25=5/4=7- 6 dB 2 3 (5/4)**3=125/64 4 6 2*2=3+3dB 5 7 10/2=10-3 dB 8 9 2*2*2= 3+3+3 dB 10 10 10**1 100 20 10**2 1000 30 10**3 10000 40 10**4

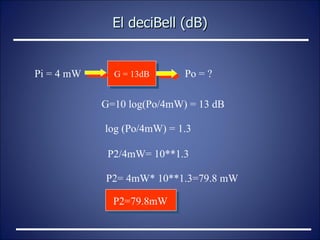

11. El deciBell (dB) G = 13dB Pi = 4 mW Po = ? G=10 log(Po/4mW) = 13 dB log (Po/4mW) = 1.3 P2/4mW= 10**1.3 P2= 4mW* 10**1.3=79.8 mW P2=79.8mW

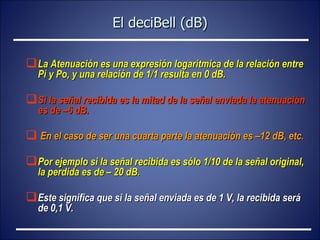

12. El deciBell (dB) La Atenuación es una expresión logarítmica de la relación entre Pi y Po, y una relación de 1/1 resulta en 0 dB. Si la señal recibida es la mitad de la señal enviada la atenuación es de –6 dB. En el caso de ser una cuarta parte la atenuación es –12 dB, etc. Por ejemplo si la señal recibida es sólo 1/10 de la señal original, la perdida es de – 20 dB. Este significa que si la señal enviada es de 1 V, la recibida será de 0,1 V.

13. Los decibeles son usados comúnmente porque: La potencia de la señal muy a menudo decae logarítmicamente. Pérdidas y ganancias en cascada pueden ser calculadas con simple s adiciones y sustracciones. El deciBell (dB)

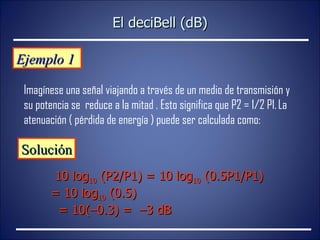

14. Ejemplo 1 Imagínese una señal viajando a través de un medio de transmisión y su potencia se reduce a la mitad . Esto significa que P2 = 1/2 P1. La atenuación ( pérdida de energía ) puede ser calculada como: Solución 10 log 10 (P2/P1) = 10 log 10 (0.5P1/P1) = 10 log 10 (0.5) = 10(–0.3) = –3 dB El deciBell (dB)

15. Ejemplo 2 Imagine una señal que atravieza un amplificador y su potencia es aumentada diez veces. Esto significa que P2 = 10 *P1. En este caso, la amplificación (ganancia de potencia) puede ser calcualda como: 10 log 10 (P2/P1) = 10 log 10 (10P1/P1) = 10 log 10 (10) = 10 (1) = 10 dB El deciBell (dB)

16. dB = –3 + 7 – 3 = +1 En la figura una señal viaja a lo largo de una distancia del punto 1 al punto 4. La señal es atenuada en lo que alcanca el punto 2. Entre el punto 2 y 3, la señal es amplificada. De nuevo, entre el punto 3 y 4, la señal es atenuada . Podemos encontrar los decibeles resultantes para la señal solo con sumar los decibeles medidos entre cada conjunto de puntos Ejemplo 3 El deciBell (dB)

17. ATENUACIÓN Un canal de transmisión entre 2 DTE´s consta de 3 secciones. La primera introduce una atenuación de 16 dB, la segunda una amplificación de 20 dB y la tercera una atenuación de 10 dB. Si suponemos un nivel medio de potencia transmitida de 400 mW, calcule el nivel de potencia de salida medio del canal. DTE -16 dB -10 dB DTE 400 mW ¿Qué potencia llega? 20 dB repetidor Ejemplo 4

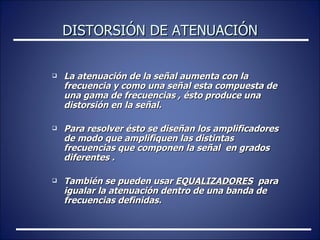

18. DISTORSIÓN DE ATENUACIÓN La atenuación de la señal aumenta con la frecuencia y como una señal esta compuesta de una gama de frecuencias , ésto produce una distorsión en la señal. Para resolver ésto se diseñan los amplificadores de modo que amplifiquen las distintas frecuencias que componen la señal en grados diferentes . También se pueden usar EQUALIZADORES para igualar la atenuación dentro de una banda de frecuencias definidas.

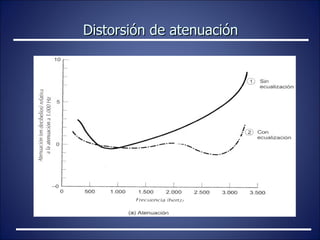

19. Distorsión de atenuación

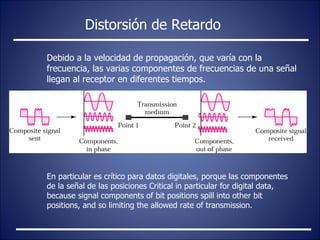

20. Distorsión de Retardo Debido a la velocidad de propagación, que varía con la frecuencia, las varias componentes de frecuencias de una señal llegan al receptor en diferentes tiempos. En particular es crítico para datos digitales, porque las componentes de la señal de las posiciones Critical in particular for digital data, because signal components of bit positions spill into other bit positions, and so limiting the allowed rate of transmission.

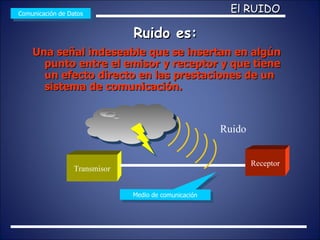

21. Ruido es: Una señal indeseable que se insertan en algún punto entre el emisor y receptor y que tiene un efecto directo en las prestaciones de un sistema de comunicación. Comunicación de Datos Transmisor Receptor Medio de comunicación Ruido El RUIDO

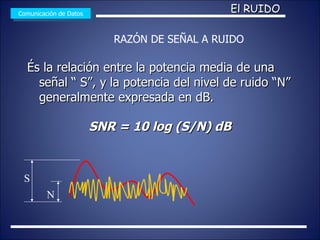

22. És la relación entre la potencia media de una señal “ S”, y la potencia del nivel de ruido “N” generalmente expresada en dB. SNR = 10 log (S/N) dB Comunicación de Datos El RUIDO S N RAZÓN DE SEÑAL A RUIDO

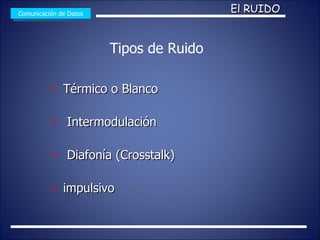

23. Térmico o Blanco Intermodulación Diafonía (Crosstalk) impulsivo Comunicación de Datos Tipos de Ruido El RUIDO

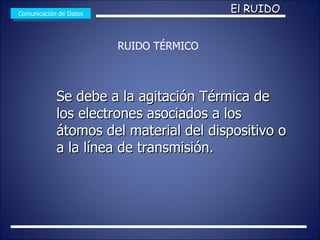

24. Se debe a la agitación Térmica de los electrones asociados a los átomos del material del dispositivo o a la línea de transmisión. Comunicación de Datos El RUIDO RUIDO TÉRMICO

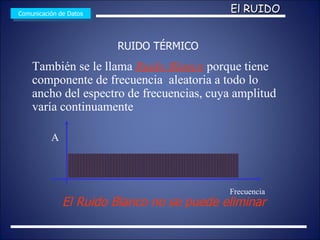

25. Comunicación de Datos Frecuencia A El Ruido Blanco no se puede eliminar También se le llama Ruido Blanco porque tiene componente de frecuencia aleatoria a todo lo ancho del espectro de frecuencias, cuya amplitud varía continuamente El RUIDO RUIDO TÉRMICO

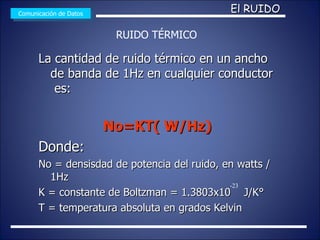

26. La cantidad de ruido térmico en un ancho de banda de 1Hz en cualquier conductor es: No=KT( W/Hz) Donde: No = densisdad de potencia del ruido, en watts /1Hz K = constante de Boltzman = 1.3803x10 J/K° T = temperatura absoluta en grados Kelvin Comunicación de Datos El RUIDO RUIDO TÉRMICO -23

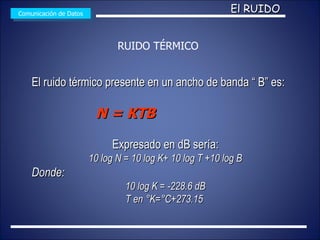

27. El ruido térmico presente en un ancho de banda “ B” es: N = KTB Expresado en dB sería: 10 log N = 10 log K+ 10 log T +10 log B Donde: 10 log K = -228.6 dB T en °K=°C+273.15 Comunicación de Datos El RUIDO RUIDO TÉRMICO

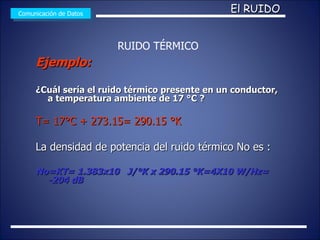

28. Ejemplo: ¿Cuál sería el ruido térmico presente en un conductor, a temperatura ambiente de 17 °C ? T= 17°C + 273.15= 290.15 °K La densidad de potencia del ruido térmico No es : No=KT= 1.383x10 J/°K x 290.15 °K=4X10 W/Hz= -204 dB Comunicación de Datos El RUIDO RUIDO TÉRMICO

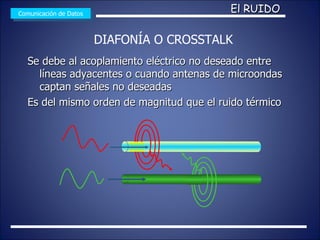

29. Se debe al acoplamiento eléctrico no deseado entre líneas adyacentes o cuando antenas de microondas captan señales no deseadas Es del mismo orden de magnitud que el ruido térmico Comunicación de Datos El RUIDO DIAFONÍA O CROSSTALK

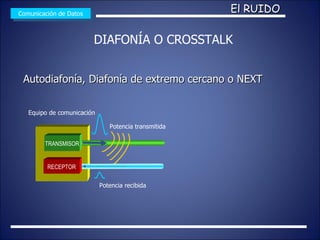

30. Autodiafonía, Diafonía de extremo cercano o NEXT Comunicación de Datos El RUIDO DIAFONÍA O CROSSTALK TRANSMISOR RECEPTOR Potencia transmitida Potencia recibida Equipo de comunicación

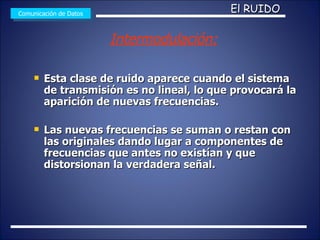

31. Esta clase de ruido aparece cuando el sistema de transmisión es no lineal, lo que provocará la aparición de nuevas frecuencias. Las nuevas frecuencias se suman o restan con las originales dando lugar a componentes de frecuencias que antes no existían y que distorsionan la verdadera señal. Comunicación de Datos El RUIDO Intermodulación:

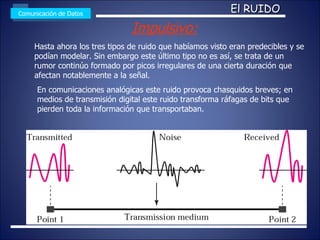

32. Hasta ahora los tres tipos de ruido que habíamos visto eran predecibles y se podían modelar. Sin embargo este último tipo no es así, se trata de un rumor continúo formado por picos irregulares de una cierta duración que afectan notablemente a la señal. Comunicación de Datos El RUIDO Impulsivo: En comunicaciones analógicas este ruido provoca chasquidos breves; en medios de transmisión digital este ruido transforma ráfagas de bits que pierden toda la información que transportaban.
