MEDIOS DE
TRANSMICION DE
DATOS
ING. CARLOS ALBERTO CUERVO C

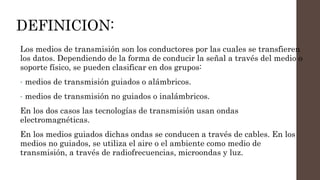

DEFINICION:
Los medios de transmisión son los conductores por las cuales se transfieren
los datos. Dependiendo de la forma de conducir la señal a través del medio o
soporte físico, se pueden clasificar en dos grupos:
• medios de transmisión guiados o alámbricos.
• medios de transmisión no guiados o inalámbricos.
En los dos casos las tecnologías de transmisión usan ondas
electromagnéticas.
En los medios guiados dichas ondas se conducen a través de cables. En los
medios no guiados, se utiliza el aire o el ambiente como medio de
transmisión, a través de radiofrecuencias, microondas y luz.

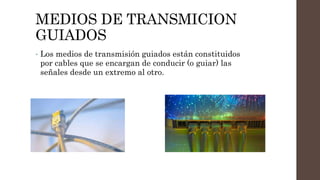

MEDIOS DE TRANSMICION
GUIADOS
• Los medios de transmisión guiados están constituidos
por cables que se encargan de conducir (o guiar) las
señales desde un extremo al otro.

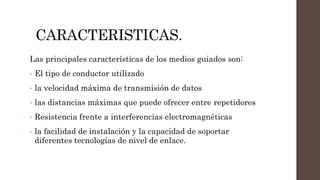

CARACTERISTICAS.
Las principales características de los medios guiados son:
• El tipo de conductor utilizado
• la velocidad máxima de transmisión de datos
• las distancias máximas que puede ofrecer entre repetidores
• Resistencia frente a interferencias electromagnéticas
• la facilidad de instalación y la capacidad de soportar
diferentes tecnologías de nivel de enlace.

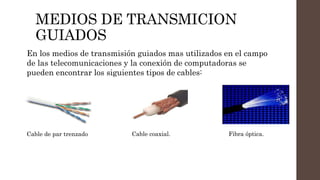

MEDIOS DE TRANSMICION
GUIADOS
En los medios de transmisión guiados mas utilizados en el campo
de las telecomunicaciones y la conexión de computadoras se
pueden encontrar los siguientes tipos de cables:
Cable de par trenzado Cable coaxial. Fibra óptica.
CABLE DE PAR TRENZADO
• Consiste en un cable conformado por un conjunto de pares de hilos
de cobre, conductores asociados entre sí, con el propósito de
disminuir el ruido de la diafonía. Con un mayor número de cruces
por unidad de longitud se mejora el comportamiento ante el
problema de diafonía. Existen dos tipos básicos de pares
trenzados:
• apantallado, blindado o con blindaje.
• no apantallado, sin blindar o sin blindaje

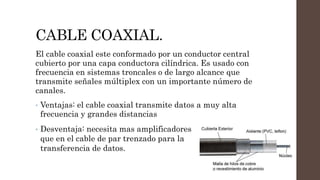

CABLE COAXIAL.
El cable coaxial este conformado por un conductor central
cubierto por una capa conductora cilíndrica. Es usado con
frecuencia en sistemas troncales o de largo alcance que
transmite señales múltiplex con un importante número de
canales.
• Ventajas: el cable coaxial transmite datos a muy alta
frecuencia y grandes distancias
• Desventaja: necesita mas amplificadores
que en el cable de par trenzado para la
transferencia de datos.

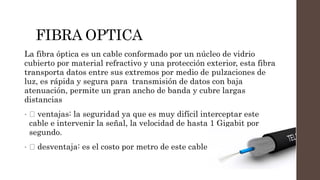

FIBRA OPTICA
La fibra óptica es un cable conformado por un núcleo de vidrio
cubierto por material refractivo y una protección exterior, esta fibra
transporta datos entre sus extremos por medio de pulzaciones de
luz, es rápida y segura para transmisión de datos con baja
atenuación, permite un gran ancho de banda y cubre largas
distancias
• ventajas: la seguridad ya que es muy difícil interceptar este
cable e intervenir la señal, la velocidad de hasta 1 Gigabit por
segundo.
• desventaja: es el costo por metro de este cable
MEDIOS DE TRANSMICION NO
GUIADOS

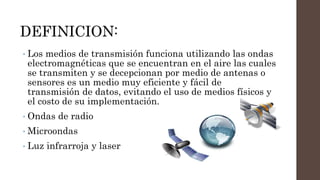

DEFINICION:
• Los medios de transmisión funciona utilizando las ondas
electromagnéticas que se encuentran en el aire las cuales
se transmiten y se decepcionan por medio de antenas o
sensores es un medio muy eficiente y fácil de
transmisión de datos, evitando el uso de medios físicos y
el costo de su implementación.
• Ondas de radio
• Microondas
• Luz infrarroja y laser

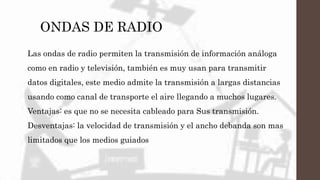

ONDAS DE RADIO
Las ondas de radio permiten la transmisión de información análoga
como en radio y televisión, también es muy usan para transmitir
datos digitales, este medio admite la transmisión a largas distancias
usando como canal de transporte el aire llegando a muchos lugares.
Ventajas: es que no se necesita cableado para Sus transmisión.
Desventajas: la velocidad de transmisión y el ancho debanda son mas
limitados que los medios guiados
MICROONDAS:
Las microondas son ondas de radio pero con una mayor
frecuencia por lo tanto tienden a viajar en línea recta, por
esto las antenas de transmisión y recepción deben estar
alineadas y sin obstáculos, este tipo de transmisión de datos
se usa generalmente para cubrir distancias globales por
medio de satélites geoestacionarios.

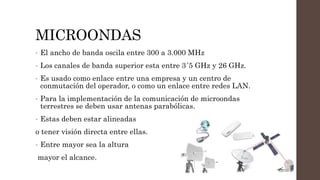

MICROONDAS
• El ancho de banda oscila entre 300 a 3.000 MHz
• Los canales de banda superior esta entre 3´5 GHz y 26 GHz.
• Es usado como enlace entre una empresa y un centro de
conmutación del operador, o como un enlace entre redes LAN.
• Para la implementación de la comunicación de microondas
terrestres se deben usar antenas parabólicas.
• Estas deben estar alineadas
o tener visión directa entre ellas.
• Entre mayor sea la altura
mayor el alcance.

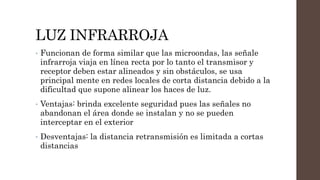

LUZ INFRARROJA
• Funcionan de forma similar que las microondas, las señale
infrarroja viaja en línea recta por lo tanto el transmisor y
receptor deben estar alineados y sin obstáculos, se usa
principal mente en redes locales de corta distancia debido a la
dificultad que supone alinear los haces de luz.
• Ventajas: brinda excelente seguridad pues las señales no
abandonan el área donde se instalan y no se pueden
interceptar en el exterior
• Desventajas: la distancia retransmisión es limitada a cortas
distancias

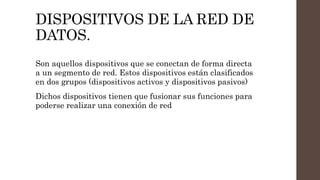

DISPOSITIVOS DE LA RED DE
DATOS.
Son aquellos dispositivos que se conectan de forma directa
a un segmento de red. Estos dispositivos están clasificados
en dos grupos (dispositivos activos y dispositivos pasivos)
Dichos dispositivos tienen que fusionar sus funciones para
poderse realizar una conexión de red

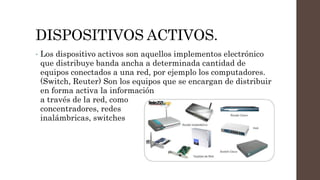

DISPOSITIVOS ACTIVOS.
• Los dispositivo activos son aquellos implementos electrónico
que distribuye banda ancha a determinada cantidad de
equipos conectados a una red, por ejemplo los computadores.
(Switch, Reuter) Son los equipos que se encargan de distribuir
en forma activa la información
a través de la red, como
concentradores, redes
inalámbricas, switches

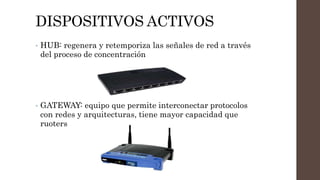

DISPOSITIVOS ACTIVOS
• HUB: regenera y retemporiza las señales de red a través
del proceso de concentración
• GATEWAY: equipo que permite interconectar protocolos
con redes y arquitecturas, tiene mayor capacidad que
ruoters

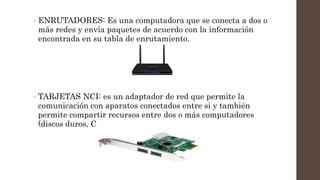

• ENRUTADORES: Es una computadora que se conecta a dos o
más redes y envía paquetes de acuerdo con la información
encontrada en su tabla de enrutamiento.
• TARJETAS NCI: es un adaptador de red que permite la
comunicación con aparatos conectados entre si y también
permite compartir recursos entre dos o más computadores
(discos duros, CD roms, etc).
• TRANSCEIVER: un transmisor/receptor de señales de radio
frecuencia (RF), sirve para conectar aparatos por vía inalámbrica
• SWITCH: sistema que resuelve problemas de rendimiento en la
red debido a anchos de banda pequeños, acelera la salida de
paquetes y reduce el tiempo de espera

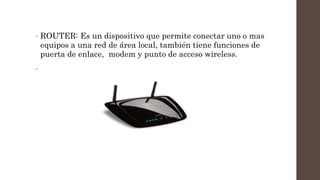

• ROUTER: Es un dispositivo que permite conectar uno o mas
equipos a una red de área local, también tiene funciones de
puerta de enlace, modem y punto de acceso wireless.
•
DISPOSITIVOS PASIVOS.
• Los dispositivos pasivos son aquellos elemento que se
utiliza para interconectar los enlaces de una red de
datos, su implementación esta definida por las
normativas internacionales.

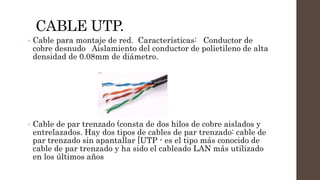

CABLE UTP.
• Cable para montaje de red. Características: Conductor de
cobre desnudo Aislamiento del conductor de polietileno de alta
densidad de 0.08mm de diámetro.
• Cable de par trenzado (consta de dos hilos de cobre aislados y
entrelazados. Hay dos tipos de cables de par trenzado: cable de
par trenzado sin apantallar [UTP - es el tipo más conocido de
cable de par trenzado y ha sido el cableado LAN más utilizado
en los últimos años

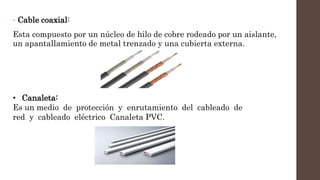

• Cable coaxial:
Esta compuesto por un núcleo de hilo de cobre rodeado por un aislante,
un apantallamiento de metal trenzado y una cubierta externa.
• Canaleta:
Es un medio de protección y enrutamiento del cableado de
red y cableado eléctrico Canaleta PVC.
conectores
El conector es el medio o interface entre el cable y el DTE o
el DCE de un sistema de comunicación, o entre dos
dispositivos intermedios en cualquier parte de la red.

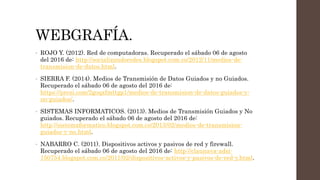

WEBGRAFÍA.
• ROJO Y. (2012). Red de computadoras. Recuperado el sábado 06 de agosto
del 2016 de: http://socializandoredes.blogspot.com.co/2012/11/medios-de-
transmision-de-datos.html.
• SIERRA F. (2014). Medios de Transmisión de Datos Guiados y no Guiados.
Recuperado el sábado 06 de agosto del 2016 de:
https://prezi.com/2goqxfmttgp1/medios-de-transmision-de-datos-guiados-y-
no-guiados/.
• SISTEMAS INFORMATICOS. (2013). Medios de Transmisión Guiados y No
guiados. Recuperado el sábado 06 de agosto del 2016 de:
http://sistemaformatico.blogspot.com.co/2013/02/medios-de-transmision-
guiados-y-no.html.
• NABARRO C. (2011). Dispositivos activos y pasivos de red y firewall.
Recuperado el sábado 06 de agosto del 2016 de: http://claunava-adsi-
150754.blogspot.com.co/2011/02/dispositivos-activos-y-pasivos-de-red-y.html.
