2. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “

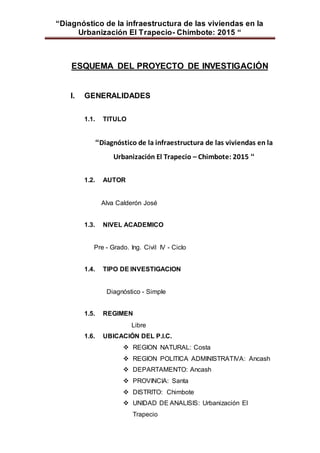

ESQUEMA DEL PROYECTO DE INVESTIGACIÓN
I. GENERALIDADES
1.1. TITULO
“Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio – Chimbote: 2015 “
1.2. AUTOR
Alva Calderón José
1.3. NIVEL ACADEMICO
Pre - Grado. Ing. Civil IV - Ciclo
1.4. TIPO DE INVESTIGACION
Diagnóstico - Simple
1.5. REGIMEN
Libre
1.6. UBICACIÓN DEL P.I.C.
REGION NATURAL: Costa
REGION POLITICA ADMINISTRATIVA: Ancash
DEPARTAMENTO: Ancash
PROVINCIA: Santa
DISTRITO: Chimbote
UNIDAD DE ANALISIS: Urbanización El
Trapecio
3. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “

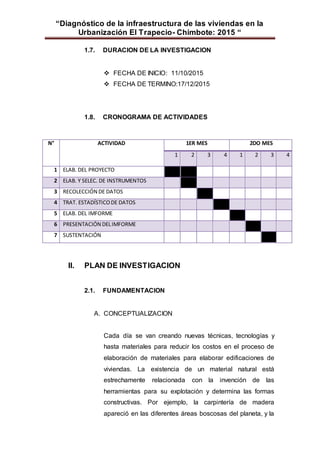

1.7. DURACION DE LA INVESTIGACION
FECHA DE INICIO: 11/10/2015
FECHA DE TERMINO:17/12/2015
1.8. CRONOGRAMA DE ACTIVIDADES
N° ACTIVIDAD 1ER MES 2DO MES
1 2 3 4 1 2 3 4
1 ELAB. DEL PROYECTO
2 ELAB. Y SELEC. DE INSTRUMENTOS
3 RECOLECCIÓN DE DATOS
4 TRAT. ESTADÍSTICODE DATOS
5 ELAB. DEL IMFORME
6 PRESENTACIÓN DELIMFORME
7 SUSTENTACIÓN
II. PLAN DE INVESTIGACION
2.1. FUNDAMENTACION
A. CONCEPTUALIZACION
Cada día se van creando nuevas técnicas, tecnologías y
hasta materiales para reducir los costos en el proceso de
elaboración de materiales para elaborar edificaciones de
viviendas. La existencia de un material natural está
estrechamente relacionada con la invención de las
herramientas para su explotación y determina las formas
constructivas. Por ejemplo, la carpintería de madera
apareció en las diferentes áreas boscosas del planeta, y la
4. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “
madera sigue siendo, aunque su uso esté en declive, un
material de construcción importante en esas áreas. En
otras zonas, las piedras naturales se utilizaron en los
monumentos más representativos debido a su
permanencia y a su resistencia al fuego. Consecuencia de
la creación de nuevos equipos y/o instrumentos que
realzan el trabajo del hombre, y principalmente a la
optimización de la materia prima para la elaboración de los
acabados.
En los últimos años, el Perú ha tenido un desarrollo notable
en cuanto se refiere a la construcción. La industria de la
construcción es un boom en nuestro país, y por
consiguiente resulta costoso llevarse a cabo. La mayor
parte del gasto se produce en la compra de materiales de
construcción, como el cemento y el agregado.
En la región Ancash existen un número considerable de
canteras que se dedican a la explotación de agregado
tanto fino como grueso, por lo que resulta beneficioso, para
esta región, desarrollar obras civiles.
La edificación de viviendas a base de material noble en el
distrito de Chimbote es la más predomina, utilizando como
materia prima: agregados, cemento, ladrillos y acero. Pero
también se observa el manejo de casa pre-fabricadas.
En la Urbanización El Trapecio, el proceso constructivo de
las viviendas, ha realizado un gran cambio, en lo que
respectan los materiales de fabricación, donde cada día
van optimizando el proceso.
5. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “
B. ANTECEDENTES
INVESTIGADOR: Milagros del Rosario Chávez Valdivia
OBRA: “Evaluación de la etapa de albañilería y acabados
de viviendas”
MUESTRA: concreto
CONCLUSIÓN:
Los resultados obtenidos nos permiten concluir que
podemos obtener una mezcla más eficiente si usamos
agregado de tamaño máximo de 3/4”. Los agregados de
menor tamaño (3/8”) producen concretos de alta resistencia
para una relación de agua cemento dada, esto debido al
alto contenido de cemento por metro cúbico.
Se concluye que para concreto con relación a/c alta (0.70)
el tamaño del agregado no tiene mayor importancia, en
cambio para relaciones de agua cemento baja (0.40) hay
una considerable diferencia entre agregados de 3/8” a 2”.
AUTOR: Julio Antonio Cabrera
OBRA: “Una fuente alternativa para la edificación de una
vivienda, como un agregado a la materia prima”
ARTÍCULO: Ciencia y Tecnología
MUESTRA: hormigón
CONCLUSIÓN:
El hormigón es uno de los materiales más utilizados en las
obras civiles, y requiere de grandes volúmenes de recursos
no renovables para su fabricación. En la actualidad, existe
una gran cantidad de agregados finos y naturales cuyos
6. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “

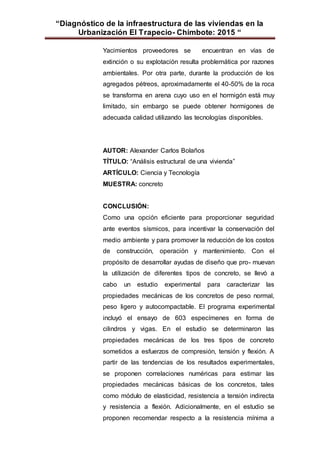

Yacimientos proveedores se encuentran en vías de
extinción o su explotación resulta problemática por razones
ambientales. Por otra parte, durante la producción de los
agregados pétreos, aproximadamente el 40-50% de la roca
se transforma en arena cuyo uso en el hormigón está muy
limitado, sin embargo se puede obtener hormigones de
adecuada calidad utilizando las tecnologías disponibles.
AUTOR: Alexander Carlos Bolaños
TÍTULO: “Análisis estructural de una vivienda”
ARTÍCULO: Ciencia y Tecnología
MUESTRA: concreto
CONCLUSIÓN:
Como una opción eficiente para proporcionar seguridad
ante eventos sísmicos, para incentivar la conservación del
medio ambiente y para promover la reducción de los costos
de construcción, operación y mantenimiento. Con el
propósito de desarrollar ayudas de diseño que pro- muevan
la utilización de diferentes tipos de concreto, se llevó a
cabo un estudio experimental para caracterizar las
propiedades mecánicas de los concretos de peso normal,
peso ligero y autocompactable. El programa experimental
incluyó el ensayo de 603 especímenes en forma de
cilindros y vigas. En el estudio se determinaron las
propiedades mecánicas de los tres tipos de concreto
sometidos a esfuerzos de compresión, tensión y flexión. A
partir de las tendencias de los resultados experimentales,
se proponen correlaciones numéricas para estimar las
propiedades mecánicas básicas de los concretos, tales
como módulo de elasticidad, resistencia a tensión indirecta
y resistencia a flexión. Adicionalmente, en el estudio se
proponen recomendar respecto a la resistencia mínima a
7. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “
compresión del concreto para vivienda y a la edad de
descimbrado de los muros. Las recomendaciones de este
estudio se podrían implantar fácilmente en un reglamento
para construcción de vivienda de baja altura y de bajo
costo.
C. JUSTIFICACIÓN
Se está realizando este proyecto debido que queremos
saber el proceso constructivo de las viviendas en la
Urbanización El Trapecio, y también sobre los materiales
que emplean para dicho proceso.
Este P.I.C. tiene como finalidad analizar y evaluar las
características de las materias primas, y así saber si
cumplen con las condiciones adecuadas para el proceso
constructivo para las viviendas de la Urbanización El
Trapecio.
D. DELIMITACIONES
La Urbanización El Trapecio, se ubica en el distrito de
Chimbote - provincia de Santa - región Ancash.
La muestra de materia prima será tomada de la cantera
más cercana al distrito, que luego será analizada en el
laboratorio de la UNS para obtener los resultados, y
comparar con la materia prima, que es utilizada en
aquellas viviendas.
Finalmente de acuerdo a los resultados se determinara si
los agregados obtenidos de la cantera pueden sustituir a
los agregados que son óptimos para la construcción de
viviendas, como medida para reducir los costos en las
obras civiles realizadas en Chimbote.
8. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “
2.2. ENUNCIADO DEL PROBLEMA
¿Qué condiciones infraestructurales presenta las viviendas de
la Urbanización el Trapecio – Chimbote: 2015?
2.3. LA HIPÓTESIS
Si existen viviendas entonces, estas presentan determinadas
condiciones en su infraestructura en la Urbanización el
Trapecio – Chimbote: 2015.
2.4. LOS OBJETIVOS
I. OBJETIVO GENERAL
Analizar las condiciones infraestructurales que presentan
las viviendas en la Urbanización el Trapecio – Chimbote:
2015.
II. OBJETIVOS ESPECIFICOS
Identificar y describir las condiciones infraestructurales de las
viviendas en la Urbanización el Trapecio – Chimbote: 2015.
Formular alternativas de solución para mantener en buenas
condiciones las viviendas en la Urbanización el Trapecio –
Chimbote: 2015.
9. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “

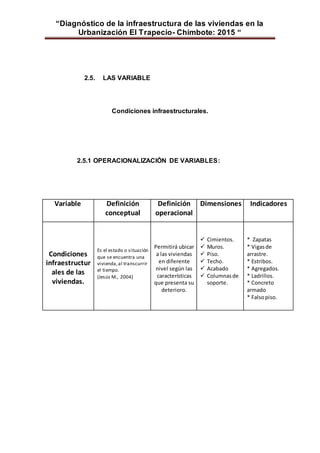

2.5. LAS VARIABLE
Condiciones infraestructurales.
2.5.1 OPERACIONALIZACIÓN DE VARIABLES:
Variable Definición
conceptual
Definición
operacional
Dimensiones Indicadores
Condiciones
infraestructur
ales de las
viviendas.
Es el estado o situación
que se encuentra una
vivienda,al transcurrir
el tiempo.
(Jesús M., 2004)
Permitirá ubicar
a las viviendas
en diferente
nivel según las
características
que presenta su
deterioro.
Cimientos.
Muros.
Piso.
Techo.
Acabado
Columnasde
soporte.
* Zapatas
* Vigasde
arrastre.
* Estribos.
* Agregados.
* Ladrillos.
* Concreto
armado
* Falsopiso.
10. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “

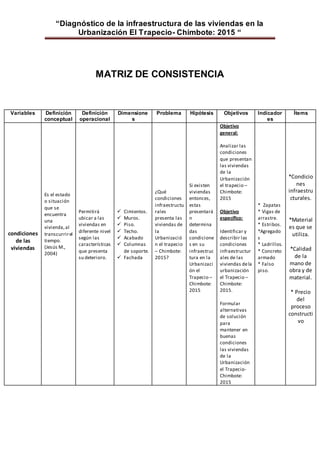

MATRIZ DE CONSISTENCIA
Variables Definición
conceptual
Definición
operacional
Dimensione
s
Problema Hipótesis Objetivos Indicador
es
Ítems
condiciones
de las
viviendas
Es el estado
o situación
que se
encuentra
una
vivienda,al
transcurrirel
tiempo.
(Jesús M.,
2004)
Permitirá
ubicar a las
viviendas en
diferente nivel
según las
características
que presenta
su deterioro.
Cimientos.
Muros.
Piso.
Techo.
Acabado
Columnas
de soporte.
Fachada
¿Qué
condiciones
infraestructu
rales
presenta las
viviendas de
la
Urbanizació
n el trapecio
– Chimbote:
2015?
Si existen
viviendas
entonces,
estas
presentará
n
determina
das
condicione
s en su
infraestruc
tura en la
Urbanizaci
ón el
Trapecio –
Chimbote:
2015
Objetivo
general:
Analizar las
condiciones
que presentan
las viviendas
de la
Urbanización
el trapecio –
Chimbote:
2015
Objetivo
específico:
Identificar y
describir las
condiciones
infraestructur
ales de las
viviendas dela
urbanización
el Trapecio –
Chimbote:
2015.
Formular
alternativas
de solución
para
mantener en
buenas
condiciones
las viviendas
de la
Urbanización
el Trapecio-
Chimbote:
2015
* Zapatas
* Vigas de
arrastre.
* Estribos.
*Agregado
s
* Ladrillos.
* Concreto
armado
* Falso
piso.
*Condicio
nes
infraestru
cturales.
*Material
es que se
utiliza.
*Calidad
de la
mano de
obra y de
material.
* Precio
del
proceso
constructi
vo
11. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “

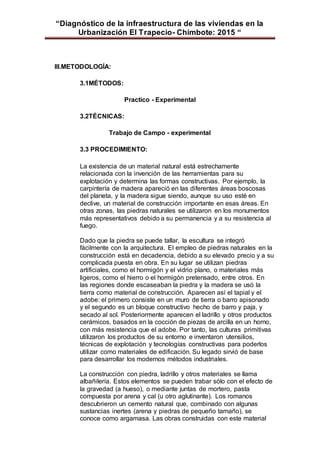

III.METODOLOGÍA:
3.1MÉTODOS:
Practico - Experimental
3.2TÉCNICAS:
Trabajo de Campo - experimental
3.3 PROCEDIMIENTO:
La existencia de un material natural está estrechamente
relacionada con la invención de las herramientas para su
explotación y determina las formas constructivas. Por ejemplo, la
carpintería de madera apareció en las diferentes áreas boscosas
del planeta, y la madera sigue siendo, aunque su uso esté en
declive, un material de construcción importante en esas áreas. En
otras zonas, las piedras naturales se utilizaron en los monumentos
más representativos debido a su permanencia y a su resistencia al
fuego.
Dado que la piedra se puede tallar, la escultura se integró
fácilmente con la arquitectura. El empleo de piedras naturales en la
construcción está en decadencia, debido a su elevado precio y a su
complicada puesta en obra. En su lugar se utilizan piedras
artificiales, como el hormigón y el vidrio plano, o materiales más
ligeros, como el hierro o el hormigón pretensado, entre otros. En
las regiones donde escaseaban la piedra y la madera se usó la
tierra como material de construcción. Aparecen así el tapial y el
adobe: el primero consiste en un muro de tierra o barro apisonado
y el segundo es un bloque constructivo hecho de barro y paja, y
secado al sol. Posteriormente aparecen el ladrillo y otros productos
cerámicos, basados en la cocción de piezas de arcilla en un horno,
con más resistencia que el adobe. Por tanto, las culturas primitivas
utilizaron los productos de su entorno e inventaron utensilios,
técnicas de explotación y tecnologías constructivas para poderlos
utilizar como materiales de edificación. Su legado sirvió de base
para desarrollar los modernos métodos industriales.
La construcción con piedra, ladrillo y otros materiales se llama
albañilería. Estos elementos se pueden trabar sólo con el efecto de
la gravedad (a hueso), o mediante juntas de mortero, pasta
compuesta por arena y cal (u otro aglutinante). Los romanos
descubrieron un cemento natural que, combinado con algunas
sustancias inertes (arena y piedras de pequeño tamaño), se
conoce como argamasa. Las obras construidas con este material
12. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “

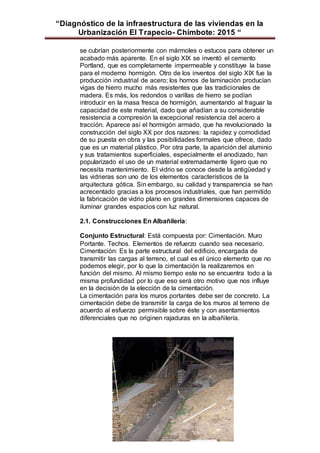

se cubrían posteriormente con mármoles o estucos para obtener un
acabado más aparente. En el siglo XIX se inventó el cemento
Portland, que es completamente impermeable y constituye la base
para el moderno hormigón. Otro de los inventos del siglo XIX fue la
producción industrial de acero; los hornos de laminación producían
vigas de hierro mucho más resistentes que las tradicionales de
madera. Es más, los redondos o varillas de hierro se podían
introducir en la masa fresca de hormigón, aumentando al fraguar la
capacidad de este material, dado que añadían a su considerable
resistencia a compresión la excepcional resistencia del acero a
tracción. Aparece así el hormigón armado, que ha revolucionado la
construcción del siglo XX por dos razones: la rapidez y comodidad
de su puesta en obra y las posibilidades formales que ofrece, dado
que es un material plástico. Por otra parte, la aparición del aluminio
y sus tratamientos superficiales, especialmente el anodizado, han
popularizado el uso de un material extremadamente ligero que no
necesita mantenimiento. El vidrio se conoce desde la antigüedad y
las vidrieras son uno de los elementos característicos de la
arquitectura gótica. Sin embargo, su calidad y transparencia se han
acrecentado gracias a los procesos industriales, que han permitido
la fabricación de vidrio plano en grandes dimensiones capaces de
iluminar grandes espacios con luz natural.
2.1. Construcciones En Albañilería:
Conjunto Estructural: Está compuesta por: Cimentación. Muro
Portante. Techos. Elementos de refuerzo cuando sea necesario.
Cimentación: Es la parte estructural del edificio, encargada de
transmitir las cargas al terreno, el cual es el único elemento que no
podemos elegir, por lo que la cimentación la realizaremos en
función del mismo. Al mismo tiempo este no se encuentra todo a la
misma profundidad por lo que eso será otro motivo que nos influye
en la decisión de la elección de la cimentación.
La cimentación para los muros portantes debe ser de concreto. La
cimentación debe de transmitir la carga de los muros al terreno de
acuerdo al esfuerzo permisible sobre éste y con asentamientos
diferenciales que no originen rajaduras en la albañilería.
13. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “

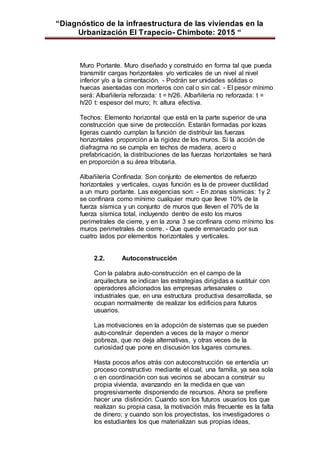

Muro Portante. Muro diseñado y construido en forma tal que pueda
transmitir cargas horizontales y/o verticales de un nivel al nivel
inferior y/o a la cimentación. - Podrán ser unidades sólidas o
huecas asentadas con morteros con cal o sin cal. - El pesor mínimo
será: Albañilería reforzada: t = h/26. Albañilería no reforzada: t =
h/20 t: espesor del muro; h: altura efectiva.
Techos: Elemento horizontal que está en la parte superior de una
construcción que sirve de protección. Estarán formadas por lozas
ligeras cuando cumplan la función de distribuir las fuerzas
horizontales proporción a la rigidez de los muros. Si la acción de
diafragma no se cumpla en techos de madera, acero o
prefabricación, la distribuciones de las fuerzas horizontales se hará
en proporción a su área tributaria.
Albañilería Confinada: Son conjunto de elementos de refuerzo
horizontales y verticales, cuyas función es la de proveer ductilidad
a un muro portante. Las exigencias son: - En zonas sísmicas: 1y 2
se confinara como mínimo cualquier muro que lleve 10% de la
fuerza sísmica y un conjunto de muros que lleven el 70% de la
fuerza sísmica total, incluyendo dentro de esto los muros
perimetrales de cierre, y en la zona 3 se confinara como mínimo los
muros perimetrales de cierre. - Que quede enmarcado por sus
cuatro lados por elementos horizontales y verticales.
2.2. Autoconstrucción
Con la palabra auto-construcción en el campo de la
arquitectura se indican las estrategias dirigidas a sustituir con
operadores aficionados las empresas artesanales o
industriales que, en una estructura productiva desarrollada, se
ocupan normalmente de realizar los edificios para futuros
usuarios.
Las motivaciones en la adopción de sistemas que se pueden
auto-construir dependen a veces de la mayor o menor
pobreza, que no deja alternativas, y otras veces de la
curiosidad que pone en discusión los lugares comunes.
Hasta pocos años atrás con autoconstrucción se entendía un
proceso constructivo mediante el cual, una familia, ya sea sola
o en coordinación con sus vecinos se abocan a construir su
propia vivienda, avanzando en la medida en que van
progresivamente disponiendo de recursos. Ahora se prefiere
hacer una distinción. Cuando son los futuros usuarios los que
realizan su propia casa, la motivación más frecuente es la falta
de dinero; y cuando son los proyectistas, los investigadores o
los estudiantes los que materializan sus propias ideas,
14. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “
participando directamente en la construcción, la inquietud
central es generalmente la experimentación de métodos e
instrumentos innovadores.

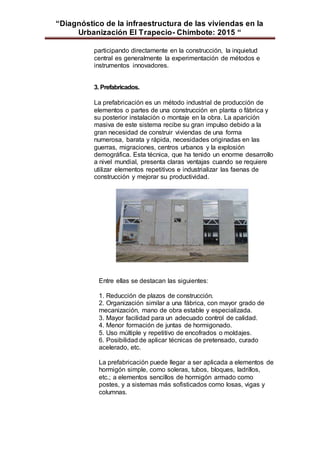

3. Prefabricados.
La prefabricación es un método industrial de producción de
elementos o partes de una construcción en planta o fábrica y
su posterior instalación o montaje en la obra. La aparición
masiva de este sistema recibe su gran impulso debido a la
gran necesidad de construir viviendas de una forma
numerosa, barata y rápida, necesidades originadas en las
guerras, migraciones, centros urbanos y la explosión
demográfica. Esta técnica, que ha tenido un enorme desarrollo
a nivel mundial, presenta claras ventajas cuando se requiere
utilizar elementos repetitivos e industrializar las faenas de
construcción y mejorar su productividad.
Entre ellas se destacan las siguientes:
1. Reducción de plazos de construcción.
2. Organización similar a una fábrica, con mayor grado de
mecanización, mano de obra estable y especializada.
3. Mayor facilidad para un adecuado control de calidad.
4. Menor formación de juntas de hormigonado.
5. Uso múltiple y repetitivo de encofrados o moldajes.
6. Posibilidad de aplicar técnicas de pretensado, curado
acelerado, etc.
La prefabricación puede llegar a ser aplicada a elementos de
hormigón simple, como soleras, tubos, bloques, ladrillos,
etc.; a elementos sencillos de hormigón armado como
postes, y a sistemas más sofisticados como losas, vigas y
columnas.
15. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “

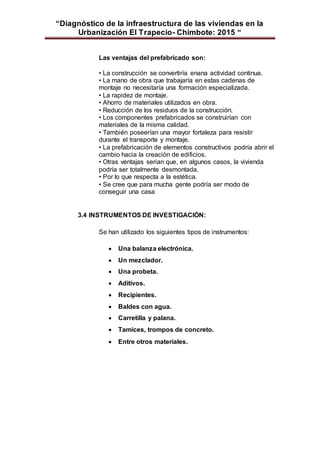

Las ventajas del prefabricado son:
• La construcción se convertiría enana actividad continua.
• La mano de obra que trabajaría en estas cadenas de
montaje no necesitaría una formación especializada.
• La rapidez de montaje.
• Ahorro de materiales utilizados en obra.
• Reducción de los residuos de la construcción.
• Los componentes prefabricados se construirían con
materiales de la misma calidad.
• También poseerían una mayor fortaleza para resistir
durante el transporte y montaje.
• La prefabricación de elementos constructivos podría abrir el
cambio hacia la creación de edificios.
• Otras ventajas serian que, en algunos casos, la vivienda
podría ser totalmente desmontada.
• Por lo que respecta a la estética.
• Se cree que para mucha gente podría ser modo de
conseguir una casa
3.4 INSTRUMENTOS DE INVESTIGACIÓN:
Se han utilizado los siguientes tipos de instrumentos:
Una balanza electrónica.
Un mezclador.
Una probeta.
Aditivos.
Recipientes.
Baldes con agua.
Carretilla y palana.
Tamices, trompos de concreto.
Entre otros materiales.
16. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “
3.5 POBLACIÓN:
Se ha tomado como ensayo la urbanización el Trapecio,
tomadas como muestra unas 50 casas, con un promedio
aproximado de 5 personas por casa.
3.6 MUESTRA:
Las muestras de la materia prima evaluada, para la
edificación y acabado de las viviendas, han sido extraídas
de la cantera de Chimbote.
3.7 DISEÑO DE HIPÓTESIS:
Los costos en las edificaciones y acabados de viviendas
pueden disminuir si se usa la materia prima de las canteras
ya evaluadas, dando con el resultado que están en las
condiciones necesarias para poder ser empleado.
3.8 TRATAMIENTO ESTADÍSTICO:
Se han sido evaluados los datos, según la tasa de
crecimiento del sector constructivo en los últimos tiempos y
han sido evaluados que materiales son los más usados
para la edificación de viviendas.
17. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “
18. “Diagnóstico de la infraestructura de las viviendas en la
Urbanización El Trapecio- Chimbote: 2015 “

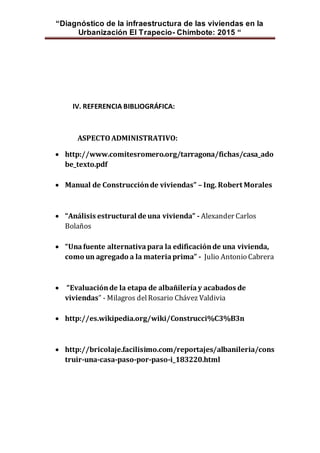

IV. REFERENCIA BIBLIOGRÁFICA:
ASPECTOADMINISTRATIVO:
http://www.comitesromero.org/tarragona/fichas/casa_ado
be_texto.pdf
Manual de Construcciónde viviendas” – Ing. Robert Morales
“Análisis estructural de una vivienda” - Alexander Carlos
Bolaños
“Unafuente alternativapara la edificaciónde una vivienda,
como un agregado a la materiaprima” - Julio Antonio Cabrera
“Evaluaciónde la etapa de albañileríay acabados de
viviendas” - Milagros delRosario Chávez Valdivia
http://es.wikipedia.org/wiki/Construcci%C3%B3n
http://bricolaje.facilisimo.com/reportajes/albanileria/cons
truir-una-casa-paso-por-paso-i_183220.html
