1. INSTALACIONES HIDRAULICAS
MIGUEL RICARDO PINTO MONTAÑEZ
UNIVERSIDAD PEDAGÓGICA Y
TECNOLÓGICA DE COLOMBIA
TECNOLOGIA EN OBRAS CIVILES
AÑO 2016

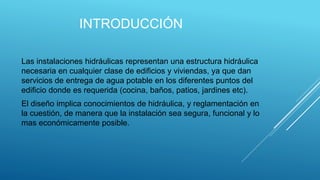

2. INTRODUCCIÓN
Las instalaciones hidráulicas representan una estructura hidráulica
necesaria en cualquier clase de edificios y viviendas, ya que dan
servicios de entrega de agua potable en los diferentes puntos del
edificio donde es requerida (cocina, baños, patios, jardines etc).
El diseño implica conocimientos de hidráulica, y reglamentación en
la cuestión, de manera que la instalación sea segura, funcional y lo
mas económicamente posible.

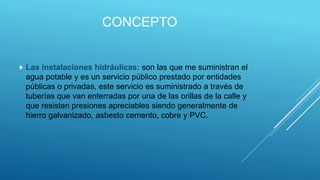

3. CONCEPTO
 Las instalaciones hidráulicas: son las que me suministran el
agua potable y es un servicio público prestado por entidades
públicas o privadas, este servicio es suministrado a través de
tuberías que van enterradas por una de las orillas de la calle y
que resisten presiones apreciables siendo generalmente de
hierro galvanizado, asbesto cemento, cobre y PVC.

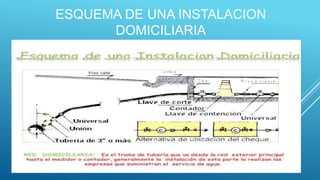

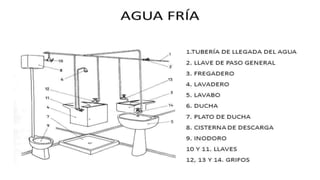

4. ESQUEMA DE UNA INSTALACION
DOMICILIARIA

5. REDES DE INTERIORES DE ACUEDUCTO
Son el conjunto de tuberías de conducción y distribución del
agua potable ubicados al interior de la vivienda, a partir de la
salida del medidor y hasta la entrega en los artefactos
sanitarios, lavamanos, cocina, lavadero, entre otros receptores.

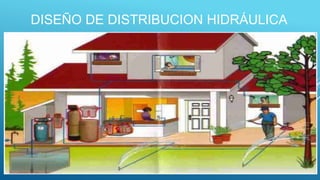

6. DISEÑO DE DISTRIBUCION HIDRÁULICA

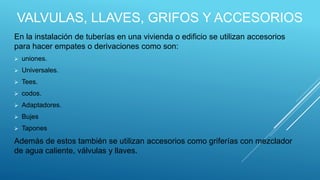

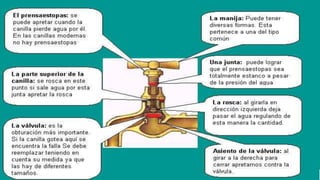

7. VALVULAS, LLAVES, GRIFOS Y ACCESORIOS
En la instalación de tuberías en una vivienda o edificio se utilizan accesorios
para hacer empates o derivaciones como son:
 uniones.
 Universales.
 Tees.
 codos.
 Adaptadores.
 Bujes
 Tapones
Además de estos también se utilizan accesorios como griferías con mezclador
de agua caliente, válvulas y llaves.

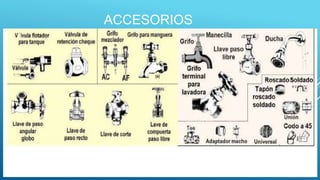

8. ACCESORIOS

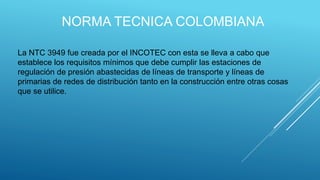

12. NORMA TECNICA COLOMBIANA
La NTC 3949 fue creada por el INCOTEC con esta se lleva a cabo que
establece los requisitos mínimos que debe cumplir las estaciones de
regulación de presión abastecidas de líneas de transporte y líneas de
primarias de redes de distribución tanto en la construcción entre otras cosas
que se utilice.

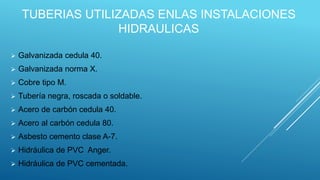

13. TUBERIAS UTILIZADAS ENLAS INSTALACIONES
HIDRAULICAS
 Galvanizada cedula 40.
 Galvanizada norma X.
 Cobre tipo M.
 Tubería negra, roscada o soldable.
 Acero de carbón cedula 40.
 Acero al carbón cedula 80.
 Asbesto cemento clase A-7.
 Hidráulica de PVC Anger.
 Hidráulica de PVC cementada.

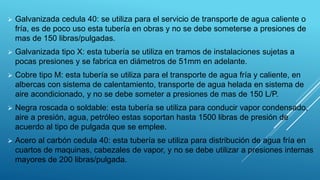

14.  Galvanizada cedula 40: se utiliza para el servicio de transporte de agua caliente o
fría, es de poco uso esta tubería en obras y no se debe someterse a presiones de
mas de 150 libras/pulgadas.
 Galvanizada tipo X: esta tubería se utiliza en tramos de instalaciones sujetas a
pocas presiones y se fabrica en diámetros de 51mm en adelante.
 Cobre tipo M: esta tubería se utiliza para el transporte de agua fría y caliente, en
albercas con sistema de calentamiento, transporte de agua helada en sistema de
aire acondicionado, y no se debe someter a presiones de mas de 150 L/P.
 Negra roscada o soldable: esta tubería se utiliza para conducir vapor condensado,
aire a presión, agua, petróleo estas soportan hasta 1500 libras de presión de
acuerdo al tipo de pulgada que se emplee.
 Acero al carbón cedula 40: esta tubería se utiliza para distribución de agua fría en
cuartos de maquinas, cabezales de vapor, y no se debe utilizar a presiones internas
mayores de 200 libras/pulgada.

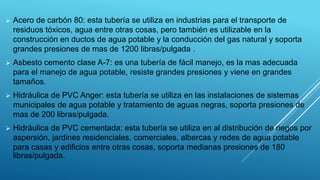

15.  Acero de carbón 80: esta tubería se utiliza en industrias para el transporte de
residuos tóxicos, agua entre otras cosas, pero también es utilizable en la
construcción en ductos de agua potable y la conducción del gas natural y soporta
grandes presiones de mas de 1200 libras/pulgada .
 Asbesto cemento clase A-7: es una tubería de fácil manejo, es la mas adecuada
para el manejo de agua potable, resiste grandes presiones y viene en grandes
tamaños.
 Hidráulica de PVC Anger: esta tubería se utiliza en las instalaciones de sistemas
municipales de agua potable y tratamiento de aguas negras, soporta presiones de
mas de 200 libras/pulgada.
 Hidráulica de PVC cementada: esta tubería se utiliza en al distribución de riegos por
aspersión, jardines residenciales, comerciales, albercas y redes de agua potable
para casas y edificios entre otras cosas, soporta medianas presiones de 180
libras/pulgada.

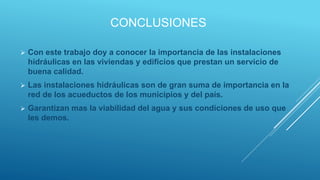

16. CONCLUSIONES
 Con este trabajo doy a conocer la importancia de las instalaciones
hidráulicas en las viviendas y edificios que prestan un servicio de
buena calidad.
 Las instalaciones hidráulicas son de gran suma de importancia en la
red de los acueductos de los municipios y del país.
 Garantizan mas la viabilidad del agua y sus condiciones de uso que
les demos.
