Plan de cierre de cantera

PLAN DE CIERRE Y ABANDONO DE OPERACIONES EN
CANTERA
Área: Seguridad y Medio
Ambiente
Versión: A
CODIGO: PCA-OC-01 Página: i de 11

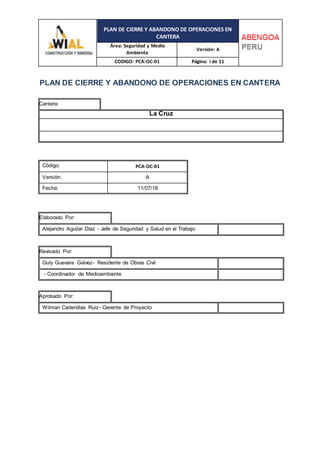

PLAN DE CIERRE Y ABANDONO DE OPERACIONES EN CANTERA
Cantera:
La Cruz
Elaborado Por:
Alejandro Aguilar Díaz - Jefe de Seguridad y Salud en el Trabajo
Revisado Por:
Guly Guevara Galvez- Residente de Obras Civil
- Coordinador de Medioambiente
Aprobado Por:
Wilman Cadenillas Ruiz- Gerente de Proyecto
Código: PCA-OC-01
Versión: A
Fecha: 11/07/18

CANTERA
Ambiente
Versión: A
CODIGO: PCA-OC-01 Página: ii de 11
ii

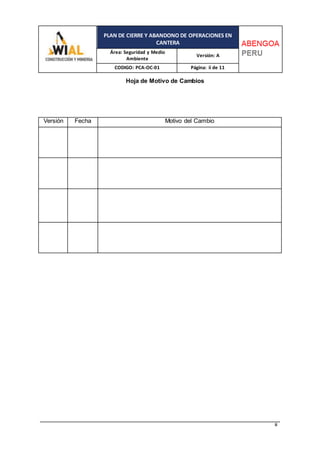

Hoja de Motivo de Cambios
Versión Fecha Motivo del Cambio

CANTERA
Ambiente
Versión: A
CODIGO: PCA-OC-01 Página: iii de 11
iii

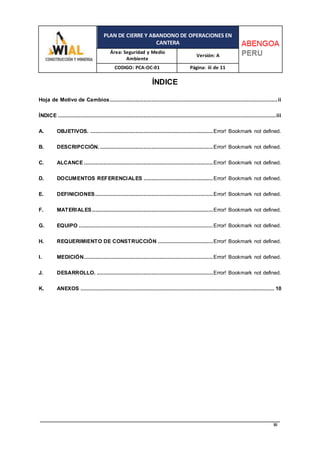

ÍNDICE
Hoja de Motivo de Cambios........................................................................................................ii
ÍNDICE .......................................................................................................................................iii
A. OBJETIVOS. ............................................................................Error! Bookmark not defined.
B. DESCRIPCCIÓN. ......................................................................Error! Bookmark not defined.
C. ALCANCE ................................................................................Error! Bookmark not defined.
D. DOCUMENTOS REFERENCIALES ...........................................Error! Bookmark not defined.
E. DEFINICIONES.........................................................................Error! Bookmark not defined.
F. MATERIALES...........................................................................Error! Bookmark not defined.
G. EQUIPO ...................................................................................Error! Bookmark not defined.
H. REQUERIMIENTO DE CONSTRUCCIÓN ..................................Error! Bookmark not defined.
I. MEDICIÓN................................................................................Error! Bookmark not defined.
J. DESARROLLO. ........................................................................Error! Bookmark not defined.
K. ANEXOS ........................................................................................................................ 10

CANTERA
Ambiente
Versión: A
CODIGO: PCA-OC-01 Página: 4 de 11
4

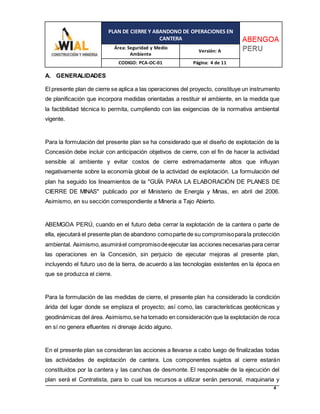

A. GENERALIDADES
El presente plan de cierre se aplica a las operaciones del proyecto, constituye un instrumento
de planificación que incorpora medidas orientadas a restituir el ambiente, en la medida que
la factibilidad técnica lo permita, cumpliendo con las exigencias de la normativa ambiental
vigente.
Para la formulación del presente plan se ha considerado que el diseño de explotación de la
Concesión debe incluir con anticipación objetivos de cierre, con el fin de hacer la actividad
sensible al ambiente y evitar costos de cierre extremadamente altos que influyan
negativamente sobre la economía global de la actividad de explotación. La formulación del
plan ha seguido los lineamientos de la "GUÍA PARA LA ELABORACIÓN DE PLANES DE
CIERRE DE MINAS" publicado por el Ministerio de Energía y Minas, en abril del 2006.
Asimismo, en su sección correspondiente a Minería a Tajo Abierto.
ABEMGOA PERÚ, cuando en el futuro deba cerrar la explotación de la cantera o parte de
ella, ejecutará el presente plan de abandono comoparte de su compromisoparala protección
ambiental. Asimismo,asumiráel compromisodeejecutar las acciones necesarias para cerrar
las operaciones en la Concesión, sin perjuicio de ejecutar mejoras al presente plan,
incluyendo el futuro uso de la tierra, de acuerdo a las tecnologías existentes en la época en
que se produzca el cierre.
Para la formulación de las medidas de cierre, el presente plan ha considerado la condición
árida del lugar donde se emplaza el proyecto; así como, las características geotécnicas y
geodinámicas del área. Asimismo,se ha tomado en consideración que la explotación de roca
en sí no genera efluentes ni drenaje ácido alguno.
En el presente plan se consideran las acciones a llevarse a cabo luego de finalizadas todas
las actividades de explotación de cantera. Los componentes sujetos al cierre estarán
constituidos por la cantera y las canchas de desmonte. El responsable de la ejecución del
plan será el Contratista, para lo cual los recursos a utilizar serán personal, maquinaria y

CANTERA
Ambiente
Versión: A

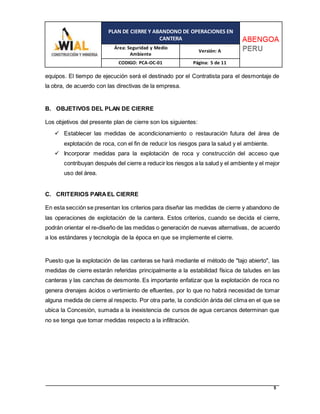

5
equipos. El tiempo de ejecución será el destinado por el Contratista para el desmontaje de
la obra, de acuerdo con las directivas de la empresa.
B. OBJETIVOS DEL PLAN DE CIERRE
Los objetivos del presente plan de cierre son los siguientes:
 Establecer las medidas de acondicionamiento o restauración futura del área de
explotación de roca, con el fin de reducir los riesgos para la salud y el ambiente.
 Incorporar medidas para la explotación de roca y construcción del acceso que
contribuyan después del cierre a reducir los riesgos a la salud y el ambiente y el mejor
uso del área.
C. CRITERIOS PARAEL CIERRE
En esta sección se presentan los criterios para diseñar las medidas de cierre y abandono de
las operaciones de explotación de la cantera. Estos criterios, cuando se decida el cierre,
podrán orientar el re-diseño de las medidas o generación de nuevas alternativas, de acuerdo
a los estándares y tecnología de la época en que se implemente el cierre.
Puesto que la explotación de las canteras se hará mediante el método de "tajo abierto", las
medidas de cierre estarán referidas principalmente a la estabilidad física de taludes en las
canteras y las canchas de desmonte. Es importante enfatizar que la explotación de roca no
genera drenajes ácidos o vertimiento de efluentes, por lo que no habrá necesidad de tomar
alguna medida de cierre al respecto. Por otra parte, la condición árida del clima en el que se
ubica la Concesión, sumada a la inexistencia de cursos de agua cercanos determinan que
no se tenga que tomar medidas respecto a la infiltración.

CANTERA
Ambiente
Versión: A
6

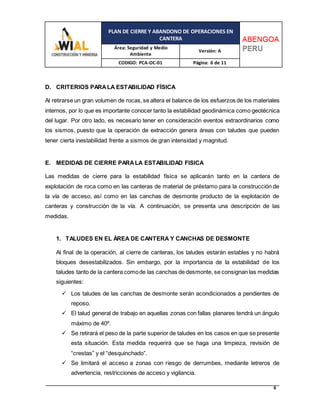

D. CRITERIOS PARALA ESTABILIDAD FÍSICA
Al retirarse un gran volumen de rocas,se altera el balance de los esfuerzos de los materiales
internos, por lo que es importante conocer tanto la estabilidad geodinámica como geotécnica
del lugar. Por otro lado, es necesario tener en consideración eventos extraordinarios como
los sismos, puesto que la operación de extracción genera áreas con taludes que pueden
tener cierta inestabilidad frente a sismos de gran intensidad y magnitud.
E. MEDIDAS DE CIERRE PARALA ESTABILIDAD FISICA
Las medidas de cierre para la estabilidad física se aplicarán tanto en la cantera de
explotación de roca como en las canteras de material de préstamo para la construcción de
la vía de acceso, así como en las canchas de desmonte producto de la explotación de
canteras y construcción de la vía. A continuación, se presenta una descripción de las
medidas.
1. TALUDES EN EL ÁREA DE CANTERA Y CANCHAS DE DESMONTE
Al final de la operación, al cierre de canteras, los taludes estarán estables y no habrá
bloques desestabilizados. Sin embargo, por la importancia de la estabilidad de los
taludes tanto de la cantera comode las canchas de desmonte, se consignan las medidas
siguientes:
 Los taludes de las canchas de desmonte serán acondicionados a pendientes de
reposo.
 El talud general de trabajo en aquellas zonas con fallas planares tendrá un ángulo
máximo de 40º.
 Se retirará el peso de la parte superior de taludes en los casos en que se presente
esta situación. Esta medida requerirá que se haga una limpieza, revisión de
“crestas” y el “desquinchado”.
 Se limitará el acceso a zonas con riesgo de derrumbes, mediante letreros de
advertencia, restricciones de acceso y vigilancia.

CANTERA
Ambiente
Versión: A
7

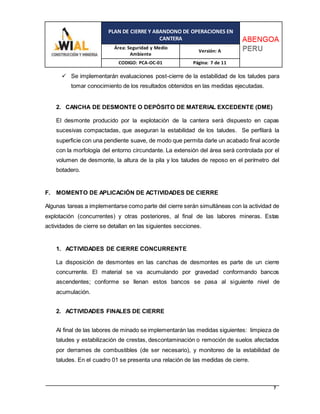

 Se implementarán evaluaciones post-cierre de la estabilidad de los taludes para
tomar conocimiento de los resultados obtenidos en las medidas ejecutadas.
2. CANCHA DE DESMONTE O DEPÓSITO DE MATERIAL EXCEDENTE (DME)
El desmonte producido por la explotación de la cantera será dispuesto en capas
sucesivas compactadas, que aseguran la estabilidad de los taludes. Se perfilará la
superficie con una pendiente suave, de modo que permita darle un acabado final acorde
con la morfología del entorno circundante. La extensión del área será controlada por el
volumen de desmonte, la altura de la pila y los taludes de reposo en el perímetro del
botadero.
F. MOMENTO DE APLICACIÓN DE ACTIVIDADES DE CIERRE
Algunas tareas a implementarse como parte del cierre serán simultáneas con la actividad de
explotación (concurrentes) y otras posteriores, al final de las labores mineras. Estas
actividades de cierre se detallan en las siguientes secciones.
1. ACTIVIDADES DE CIERRE CONCURRENTE
La disposición de desmontes en las canchas de desmontes es parte de un cierre
concurrente. El material se va acumulando por gravedad conformando bancos
ascendentes; conforme se llenan estos bancos se pasa al siguiente nivel de
acumulación.
2. ACTIVIDADES FINALES DE CIERRE
Al final de las labores de minado se implementarán las medidas siguientes: limpieza de
taludes y estabilización de crestas, descontaminación o remoción de suelos afectados
por derrames de combustibles (de ser necesario), y monitoreo de la estabilidad de
taludes. En el cuadro 01 se presenta una relación de las medidas de cierre.

CANTERA
Ambiente
Versión: A
P á g i n a 8 | 11

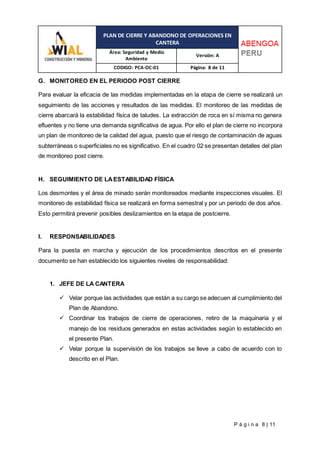

G. MONITOREO EN EL PERIODO POST CIERRE
Para evaluar la eficacia de las medidas implementadas en la etapa de cierre se realizará un
seguimiento de las acciones y resultados de las medidas. El monitoreo de las medidas de
cierre abarcará la estabilidad física de taludes. La extracción de roca en sí misma no genera
efluentes y no tiene una demanda significativa de agua. Por ello el plan de cierre no incorpora
un plan de monitoreo de la calidad del agua, puesto que el riesgo de contaminación de aguas
subterráneas o superficiales no es significativo. En el cuadro 02 se presentan detalles del plan
de monitoreo post cierre.
H. SEGUIMIENTO DE LAESTABILIDAD FÍSICA
Los desmontes y el área de minado serán monitoreados mediante inspecciones visuales. El
monitoreo de estabilidad física se realizará en forma semestral y por un periodo de dos años.
Esto permitirá prevenir posibles deslizamientos en la etapa de postcierre.
I. RESPONSABILIDADES
Para la puesta en marcha y ejecución de los procedimientos descritos en el presente
documento se han establecido los siguientes niveles de responsabilidad:
1. JEFE DE LA CANTERA
 Velar porque las actividades que están a su cargo se adecuen al cumplimiento del
Plan de Abandono.
 Coordinar los trabajos de cierre de operaciones, retiro de la maquinaria y el
manejo de los residuos generados en estas actividades según lo establecido en
el presente Plan.
 Velar porque la supervisión de los trabajos se lleve a cabo de acuerdo con lo
descrito en el Plan.

CANTERA
Ambiente
Versión: A
P á g i n a 9 | 11

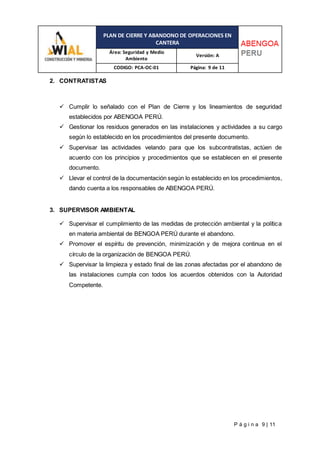

2. CONTRATISTAS
 Cumplir lo señalado con el Plan de Cierre y los lineamientos de seguridad
establecidos por ABENGOA PERÚ.
 Gestionar los residuos generados en las instalaciones y actividades a su cargo
según lo establecido en los procedimientos del presente documento.
 Supervisar las actividades velando para que los subcontratistas, actúen de
acuerdo con los principios y procedimientos que se establecen en el presente
documento.
 Llevar el control de la documentación según lo establecido en los procedimientos,
dando cuenta a los responsables de ABENGOA PERÚ.
3. SUPERVISOR AMBIENTAL
 Supervisar el cumplimiento de las medidas de protección ambiental y la política
en materia ambiental de BENGOA PERÚ durante el abandono.
 Promover el espíritu de prevención, minimización y de mejora continua en el
círculo de la organización de BENGOA PERÚ.
 Supervisar la limpieza y estado final de las zonas afectadas por el abandono de
las instalaciones cumpla con todos los acuerdos obtenidos con la Autoridad
Competente.

CANTERA
Ambiente
Versión: A
P á g i n a 10 | 11
J. ANEXOS
Cuadro 01: Resumen de medidas de cierre
Sectores
Problemas
Ambientales
Objetivos de
Cierre
Alternativas de
medidas de Cierre Temporalidad
ESTABILIDAD FÍSICA DE CANTERAS
Taludes inestables
 Derrumbes.
Importante si
en el área se
encuentran
personas.
 Restringir el
acceso a
áreas
inestables.
 Cercas y
letreros de
advertencia.
Durante la
operación de
la cantera.
 Modificación
de
Pendientes.
 Revisión ylimpieza
de crestas.
ESTABILIDAD FÍSICA EN ÁREAS DE CANCHA DE DESMONTE
 Taludes inestables
 Material
desagregado
 Derrumbes.
Importante si
en el área se
encuentran
personas.
 Restringir el
acceso
hacia áreas
inestables.
 Estabilidad de taludes.
 Cercas y
letreros de
advertencia.
Durante las
operaciones
de extracción
de la roca
USO DE LA TIERRA
 Canchas de
desmonte
 Área de Canteras  Conflictos
sobre uso de
la tierra.
 Volver al
uso
inicial.
 Desarmar yretirar
las estructuras y
equipo.
Durante las
operaciones.

CANTERA
Ambiente
Versión: A
P á g i n a 11 | 11

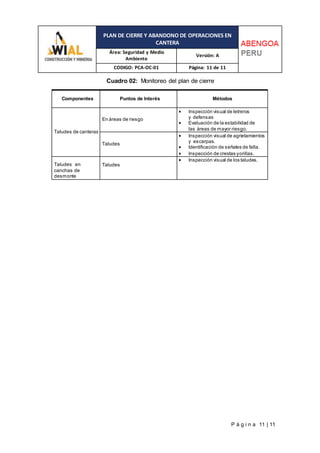

Cuadro 02: Monitoreo del plan de cierre
Componentes Puntos de Interés Métodos
Taludes de canteras
En áreas de riesgo
 Inspección visual de letreros
y defensas
 Evaluación de la estabilidad de
las áreas de mayor riesgo.
Taludes
 Inspección visual de agrietamientos
y escarpas.
 Identificación de señales de falla.
 Inspección de crestas yorillas.
Taludes en
canchas de
desmonte
Taludes
 Inspección visual de los taludes.

Plan de cierre de cantera

Más contenido relacionado

La actualidad más candente

Similar a Plan de cierre de cantera

Último

Plan de cierre de cantera
