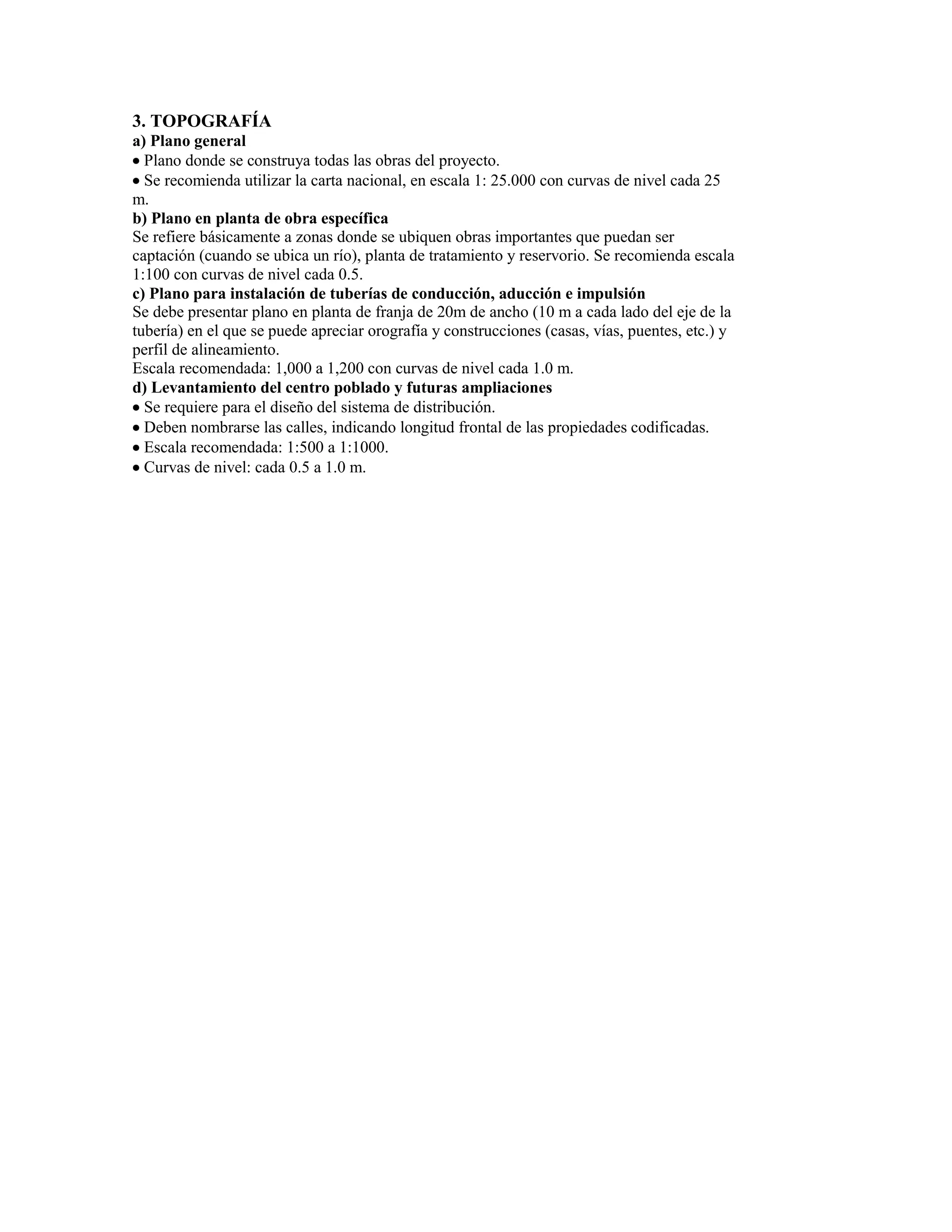

1. 3. TOPOGRAFÍA
a) Plano general
Plano donde se construya todas las obras del proyecto.
Se recomienda utilizar la carta nacional, en escala 1: 25.000 con curvas de nivel cada 25
m.
b) Plano en planta de obra específica
Se refiere básicamente a zonas donde se ubiquen obras importantes que puedan ser
captación (cuando se ubica un río), planta de tratamiento y reservorio. Se recomienda escala
1:100 con curvas de nivel cada 0.5.
c) Plano para instalación de tuberías de conducción, aducción e impulsión
Se debe presentar plano en planta de franja de 20m de ancho (10 m a cada lado del eje de la
tubería) en el que se puede apreciar orografía y construcciones (casas, vías, puentes, etc.) y
perfil de alineamiento.
Escala recomendada: 1,000 a 1,200 con curvas de nivel cada 1.0 m.
d) Levantamiento del centro poblado y futuras ampliaciones
Se requiere para el diseño del sistema de distribución.
Deben nombrarse las calles, indicando longitud frontal de las propiedades codificadas.
Escala recomendada: 1:500 a 1:1000.
Curvas de nivel: cada 0.5 a 1.0 m.

2. 5.2. Planos
Los planos se deberán presentar con las escalas y tamaños que se indican a continuación:
Escalas: Plantas 1/1000, 1/2000
Perfiles Horizontal 1/1000, 1/2000
Vertical 1/100, 1/200,1/500.
Ubicación Variable
Detalles de instalaciones 1/20, 1/25
Tamaño: Medidas estandarizadas ISO
Generales
a) Ubicación política y geográfica del Centro Poblado Rural.
b) Plano de ubicación de viviendas y edificaciones públicas y privadas.
c) Planos topográficos con curvas de nivel cada metro, excepto cuando el desnivel del terreno
implique el empleo de curvas de nivel a longitudes mayores.
Sistema de Abastecimiento de Agua Potable
a) Planta general del sistema de abastecimiento de agua potable indicando las cotas de los
componentes del sistema.
b) Red de distribución presentada con curvas de nivel indicando: zonas de presión, diámetros de
tuberías, clase, longitud de tramos, ubicación de accesorios, válvulas y estructuras, cuadro
resumen de materiales y accesorios, con ubicación de viviendas.
c) Línea de conducción, aducción y/o impulsión en planta y perfil, indicando longitud, diámetro y
clase de la tubería, ubicación de válvulas y otras estructuras, así como el cuadro resumen de
materiales y accesorios. Para las líneas de conducción con pendiente pronunciada, las curvas de
nivel podrá ser cada 5 metros. En caso de proyectar sifones, presentar los detalles en el plano.
d) Diagrama de presiones.
e) Cortes y perfil hidráulico de la planta de tratamiento, si es el caso.
f) Planos de detalle de todas los componentes del sistema: Captación, planta de tratamiento,
casetas de bombeo, cisterna, reservorio, dispositivos de rompe presión, conexiones domiciliarias,
piletas públicas, así como de pases aéreos, protección de tubería en líneas de conducción o de
impulsión, según sea el caso, que pasen por terrenos rocosos o expuestos.
Sistemas de eliminación de excretas
g) Planta, cortes y detalles del o de los sistemas de disposición sanitaria de excretas con y sin
arrastre de agua.
