Este documento describe tres tipos de deformaciones que los materiales pueden sufrir: elástica, plástica y frágil. Cuando estas deformaciones ocurren en las rocas de la Tierra, dan lugar a estructuras como pliegues (doblamiento plástico), fallas y diaclasas (deformación frágil). Se explican los diferentes tipos de pliegues y fallas, incluyendo cómo se forman y sus características.

1. Pliegues y fallas

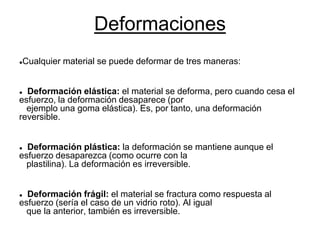

2. Deformaciones
●Cualquier material se puede deformar de tres maneras:
● Deformación elástica: el material se deforma, pero cuando cesa el
esfuerzo, la deformación desaparece (por
ejemplo una goma elástica). Es, por tanto, una deformación
reversible.
● Deformación plástica: la deformación se mantiene aunque el
esfuerzo desaparezca (como ocurre con la
plastilina). La deformación es irreversible.
● Deformación frágil: el material se fractura como respuesta al
esfuerzo (sería el caso de un vidrio roto). Al igual
que la anterior, también es irreversible.

3. Frágiles
Frágiles

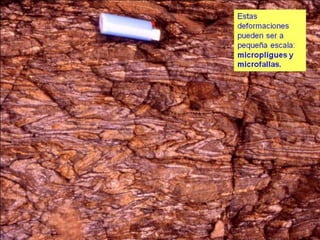

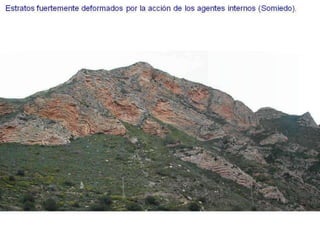

4. ●Cuando estas deformaciones se producen en los materiales terrestres
dan lugar a estructuras geológicas reconocibles, como son:
● Pliegues, cuando la deformación sufrida por las rocas es de tipo
plástica. Los materiales se doblan dándonos idea de qué fuerzas los
plegaron.
● Fallas y diaclasas son deformaciones frágiles. Las rocas aparecen
rotas y, generalmente, hay separación entre las partes fracturadas

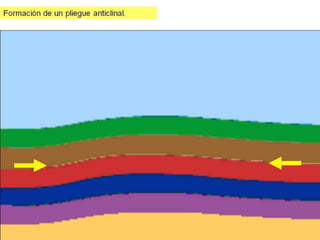

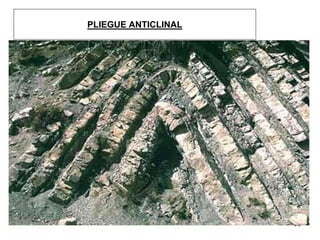

12. PLIEGUE ANTICLINAL
PLIEGUE ANTICLINAL

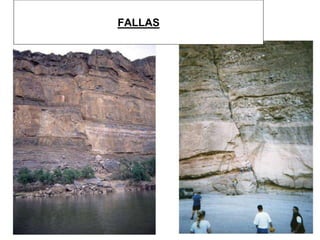

13. FALLASFALLAS

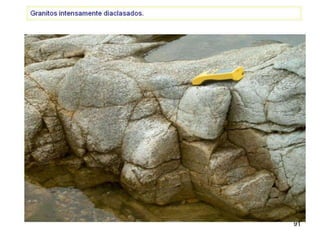

14. DIACLASASDIACLASAS

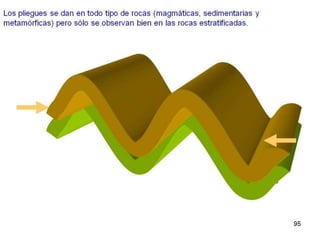

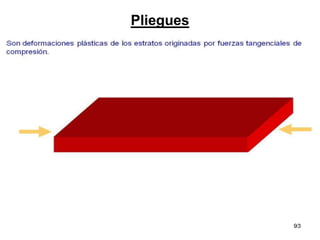

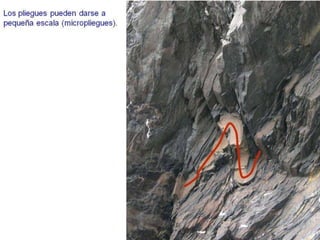

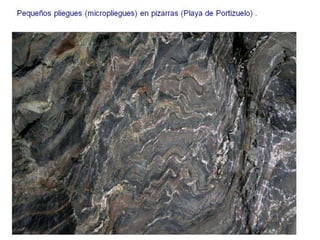

16. Pliegues

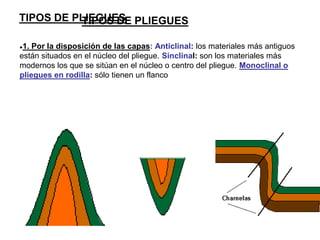

21. TIPOS DE PLIEGUES
●1. Por la disposición de las capas: Anticlinal: los materiales más antiguos

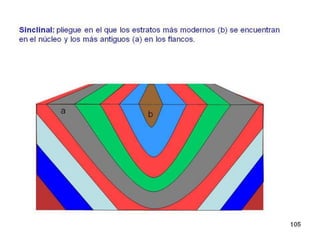

están situados en el núcleo del pliegue. Sinclinal: son los materiales más

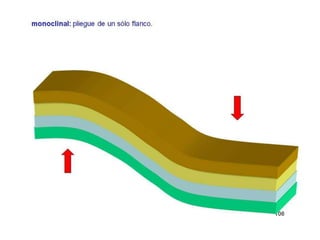

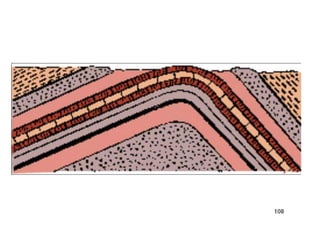

modernos los que se sitúan en el núcleo o centro del pliegue. Monoclinal o
pliegues en rodilla: sólo tienen un flanco
TIPOS DE PLIEGUES

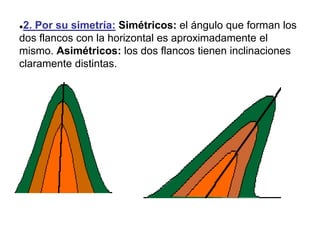

26. ●2. Por su simetría: Simétricos: el ángulo que forman los
dos flancos con la horizontal es aproximadamente el
mismo. Asimétricos: los dos flancos tienen inclinaciones
claramente distintas.

27. ● 3. Por el plano axial:
●Recto: el plano axial es vertical. Inclinados: el plano axial
forma un ángulo con la vertical. Tumbados: el plano axial
es casi horizontal.

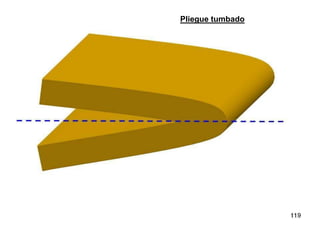

28. Pliegue tumbado Pliegue tumbado

30. ●4. Por el espesor de las capas: Isópacos o concéntricos: el
espesor de cada estrato no varía a lo largo del pliegue. Se atribuye su
origen a esfuerzos de tipo flexión. Anisópacos o similares: el espesor
es mayor en la zona de charnela y menos en los flancos. Su origen es
por compresión.

35. Anticlinal
Anticlinal

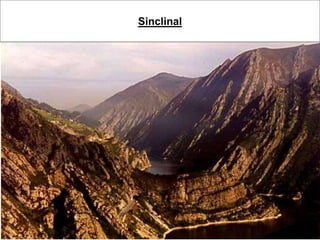

37. SinclinalSinclinal

38. SINCLINALSINCLINAL

40. Sinclinal-anticlinal
Sinclinal-anticlinal

42. isoclinorio
isoclinorio
sinclinorio anticlinorio
Asociaciones
de
pliegues

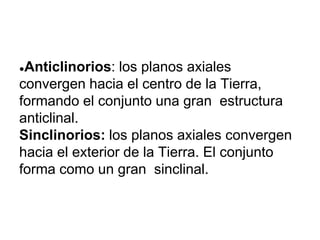

43. ●Anticlinorios: los planos axiales
convergen hacia el centro de la Tierra,
formando el conjunto una gran estructura
anticlinal.
Sinclinorios: los planos axiales convergen
hacia el exterior de la Tierra. El conjunto
forma como un gran sinclinal.

44. FALLAS
FALLAS

49. Labio hundido
Labio hundido

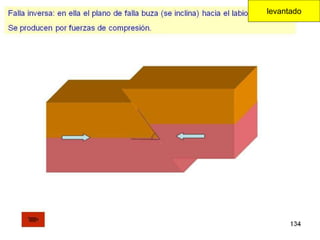

51. levantado
levantado

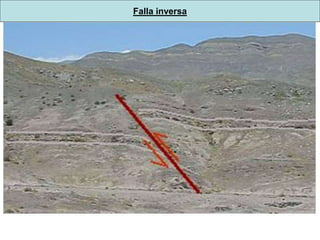

54. Falla inversa
Falla inversa

56. ●Si la repetición sigue un orden, se trata de
una falla.
Si el plano de falla buza hacia el material
más moderno será una falla normal, si buza
hacia el material más antiguo, una falla
inversa.

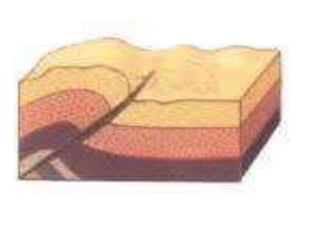

57. Pliegue-falla
●• Cuando el labio levantado avanza sobre el hundido, se
forman los mantos de corrimiento o cabalgamientos.

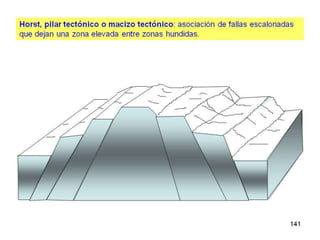

59. ●Asociación de fallas.
●Cuando varias fallas están escalonadas y paralelas, se
forman las fosas tectónicas o rift-valleys que están
progresivamente hundidas y los horst, en que los
bloques elevados se encuentran en la zona central

60. Asociaciones de fallas
