Este documento describe las consecuencias de los movimientos de las placas tectónicas sobre las rocas. Explica cómo las rocas pueden deformarse de manera elástica, plástica o por rotura cuando están sometidas a esfuerzos, y describe los tipos principales de deformaciones como pliegues y fallas. También discute cómo los procesos geológicos internos y externos interactúan y se influyen mutuamente en la formación del relieve terrestre.

1. 12. CONSECUENCIAS DEL
MOVIMIENTO DE LAS PLACAS

2. CÓMO SE COMPORTAN LAS ROCAS
SOMETIDAS A ESFUERZOS
• Presión litostática: La presión que soportan las
rocas que se encuentran en el interior
terrestre por la presión ejercida por los
materiales situados sobre ellas.
• Esfuerzos: Presiones dirigidas que tienden a
extender o comprimir las rocas,
deformándolas.
Los movimientos de las placas hacen que las
rocas s vean sometidas a esfuerzos

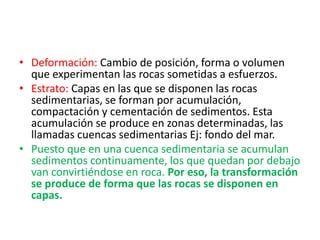

3. • Deformación: Cambio de posición, forma o volumen
que experimentan las rocas sometidas a esfuerzos.
• Estrato: Capas en las que se disponen las rocas
sedimentarias, se forman por acumulación,
compactación y cementación de sedimentos. Esta
acumulación se produce en zonas determinadas, las
llamadas cuencas sedimentarias Ej: fondo del mar.
• Puesto que en una cuenca sedimentaria se acumulan
sedimentos continuamente, los que quedan por debajo
van convirtiéndose en roca. Por eso, la transformación
se produce de forma que las rocas se disponen en
capas.

6. Vídeo formación estratos

7. • Las rocas estratificadas deberían estar
formando capas horizontales, ya que se han
originado por compactación de sedimentos
que se depositaron con esta disposición. Sin
embargo, se puede comprobar en el campo
que no siempre se encuentran así. Este
cambio en su disposición es consecuencia de
que han sido sometidas a esfuerzos.

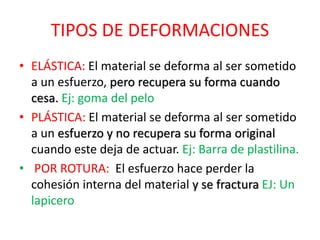

8. TIPOS DE DEFORMACIONES
• ELÁSTICA: El material se deforma al ser sometido
a un esfuerzo, pero recupera su forma cuando
cesa. Ej: goma del pelo
• PLÁSTICA: El material se deforma al ser sometido
a un esfuerzo y no recupera su forma original
cuando este deja de actuar. Ej: Barra de plastilina.
• POR ROTURA: El esfuerzo hace perder la
cohesión interna del material y se fractura EJ: Un
lapicero

9. • Límite de rotura: Valor máximo de deformación
en el que todos los materiales se fracturan, con
independencia de que el comportamiento inicial
de un material sea elástico, plástico o rígido.
• Las rocas se comportan de manera diferente al
cambiar las condiciones físicas o químicas en las
que se encuentran: temperaturas o presiones
altas, presencia de agua, etc.
• A altas temperaturas y en presencia de agua, las
rocas pueden tener un comportamiento plástico.

11. DIRECCIÓN Y BUZAMIENTO
Dos medidas para indicar la orientación espacial
de un estrato que ha perdido la
horizontalidad.
• DIRECCIÓN: Es el ángulo que forma cualquier
línea horizontal contenida en el estrato con la
línea Norte-Sur
• BUZAMIENTO: Es el ángulo que forma la
superficie del estrato con un plano horizontal

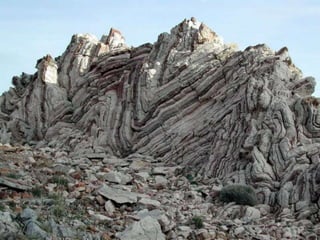

13. DEFORMACIONES PLÁSTICAS.
PLIEGUES
• PLIEGUE: Son deformaciones plásticas en las
que no se sobrepasa el límite de rotura, por
lo que se producen ondulaciones

15. ELEMENTOS DE UN PLIEGUE
• PLANO AXIAL: Es aquel que divide al pliegue
en dos mitades tan simétricas como sea
posible
• CHARNELA: Es la zona del pliegue que tiene la
máxima curvatura.
• EJE DEL PLIEGUE O LÍNEA DE CHARNELA: Es la
intersección del plano axial con la charnela.
• FLANCOS: Son los laterales del pliegue.
• NÚCLEO: Es la zona más interna de un pliegue

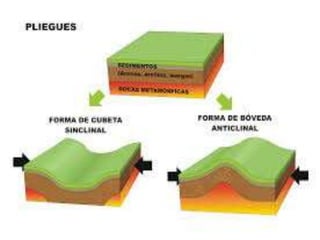

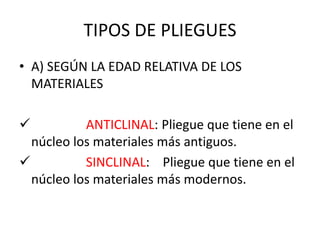

17. TIPOS DE PLIEGUES
• A) SEGÚN LA EDAD RELATIVA DE LOS
MATERIALES
 ANTICLINAL: Pliegue que tiene en el
núcleo los materiales más antiguos.
 SINCLINAL: Pliegue que tiene en el
núcleo los materiales más modernos.

25. VÍDEO PLIEGUES

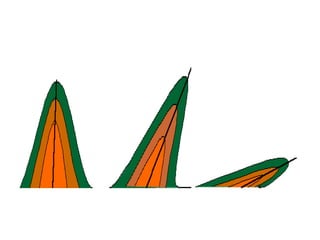

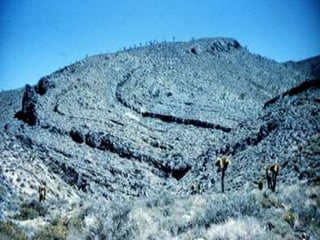

26. • SEGÚN LA POSICIÓN DE SU PLANO AXIAL
 RECTO: Plano axial vertical
 INCLINADO: Plano axial forma un
ángulo con la vertical
 TUMBADO: El plano axial es casi
horizontal

30. • SEGÚN SU SIMETRÍA:
 SIMÉTRICO: El plano axial divide al
pliegue en dos mitades aproximadamente
simétricas.
 ASIMÉTRICO: El plano axial divide
al pliegue en dos mitades claramente
simétricas.

32. ASOCIACIONES DE PLIEGUES
• Los pliegues no suelen aparecer aislados, sino
que aun anticlinal le sigue un anticlinal, y
viceversa.
 ANTICLINORIO: Los estratos
plegados, en conjunto, adoptan la forma
característica de un anticlinal
 SINCLINORIO: Los estratos plegados,
en conjunto, adoptan la forma de un sinclinal.

34. IDENTIFICAR Y DESCRIBIR PLIEGUES
En la naturaleza, sin embargo, un pliegue no
siempre puede diferenciarse con claridad.
Podemos diferenciarlo de la siguiente forma:
• La repetición simétrica de los estratos
(A;B;C;B;A)
• La ubicación de su plano axial (en mitad del
estrato C)
• Si sabemos cuál de estos estratos es el m´s
antiguo, podemos indicar si se trata de un
anticlinal o un sinclinal

36. DEFORMACIONES POR ROTURA.
FRACTURAS
• Tipos de fracturas: Atendiendo al movimiento
de los bloques.
a) Diaclasas
b) Fallas

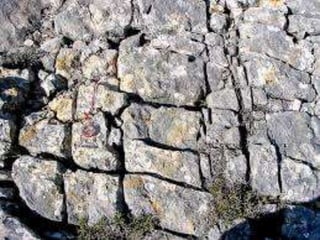

DIACLASAS: Los bloques no se desplazan. Ej: por
descompresión granito, al secarse
sedimentos arcillosos, son grietas de
desecación o en charnelas de pliegues.

41. • FALLAS: Son fracturas en las que se ha
producido el desplazamiento de un bloque
con respecto al otro.

42. • ELEMENTOS DE UNA FALLA:
• A) Plano de falla: Es la superficie de fractura,
sobre ella se ha producido el desplazamiento de
un bloque con respecto al otro.
• B) Labios de falla: Son los bloques en que ha
quedado dividido el terreno. Habrá un labio
levantado y un labio hundido.
• C) Salto de falla: Es la medida del desplazamiento.
• D) Orientación de la falla: Es la dirección y el
buzameinto de su plano de falla.

44. TIPOS DE FALLAS
• A) FALLA NORMAL O DIRECTA:
- Es aquella en la que el plano de falla buza
hacia el labio hundido
- Se origina como consecuencia de esfuerzos de
tensión
- Produce un aumento en la superficie del
terreno.

47. • B) Falla inversa:
- Es aquella en la que el plano de falla buza
hacia el labio levantado.
- Se origina como consecuencia de esfuerzosde
compresión
- Produce una disminución en la superficie del
terreno.

50. • C) FALLA DE DESGARRE:
- Es aquella en al que el desplazamiento de los
bloques se ha producido de forma horizontal.
- No hay labio levantado ni hundido

52. ASOCIACIONES DE FALLAS
• A) GRABEN O FOSA TECTÓNICA: Es un bloque
hundido, limitado a ambos lados por fallas
paralelas.
• B) HORST O PILAR TECTÓNICO: Es un bloque
levantado, limitado a ambos lados por fallas
paralelas.

54. VÍDEOS TIPOS DE FALLAS

56. DOS PROCESOS EN CONFLICTO
• Los procesos geológicos internos originan los
grandes relieves terrestres, como la dorsales y
cordilleras, mientras que los externos
modelan el relieve y tienden a suavizarlo o
allanarlo.

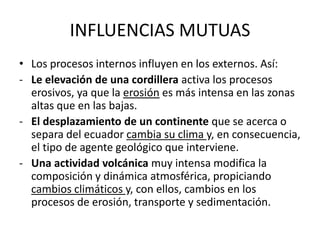

57. INFLUENCIAS MUTUAS
• Los procesos internos influyen en los externos. Así:
- Le elevación de una cordillera activa los procesos
erosivos, ya que la erosión es más intensa en las zonas
altas que en las bajas.
- El desplazamiento de un continente que se acerca o
separa del ecuador cambia su clima y, en consecuencia,
el tipo de agente geológico que interviene.
- Una actividad volcánica muy intensa modifica la
composición y dinámica atmosférica, propiciando
cambios climáticos y, con ellos, cambios en los
procesos de erosión, transporte y sedimentación.

58. • Los procesos externos influyen en los internos:
- La retirada de materiales de una zona y su depósito
en otra provoca desajustes isostáticos en ambas, que
serán compensados con movimientos de elevación y
descenso, respectivamente.
- Los procesos externos aportan los materiales
sedimentarios que serán plegados y fracturados
durante la formación de cordilleras.
- El agua presente en los sedimentos subducidos
favorecen la fusión de las rocas.

59. FIN
