Pliegues 4eso

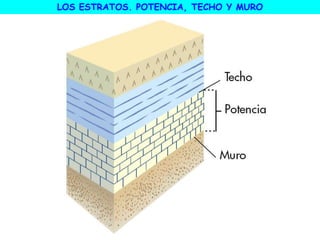

- 3. LOS ESTRATOS. POTENCIA,TECHO Y MURO
- 4. LOS ESTRATOS. POTENCIA,TECHO Y MURO
- 5. ORIENTACIÓN DE UNESTRATO

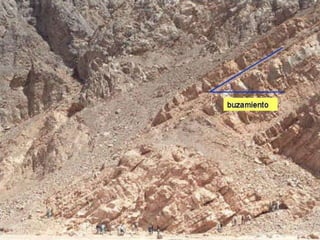

- 6. MEDIDA DEL BUZAMIENTOY DE LA DIRECCIÓN DE UN ESTRATO
- 8.
- 9.
- 10. Potencia aparente Potencia real ESTRATOSINCLINADOS. ESPESOR APARENTE Y POTENCIA REAL

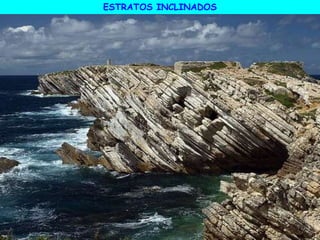

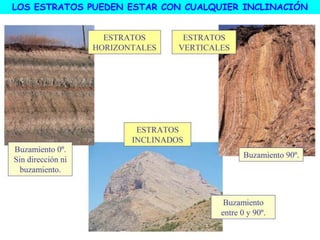

- 11. LOS ESTRATOS PUEDENESTAR CON CUALQUIER INCLINACIÓN
- 12.
- 13.
- 14.
- 15. ¿CÓMO ES POSIBLEQUE LAS ROCAS PUEDAN DEFORMARSE? Todas las rocas pueden tener un comportamiento plástico a altas temperaturas y en presencia de agua.
- 16. Material elástico Materialplástico Material rígido Se deforman en respuesta a un esfuerzo, pero recuperan su forma inicial cuando aquel cesa. Responden deformándose, pero no recuperan la forma inicial al cesar el esfuerzo. Un buen ejemplo es la plastilina. Pueden deformarse un poco, pero se rompen cuando la fuerza supera un límite. COMPORTAMIENTO DE LOS MATERIALES ANTE LOS ESFUERZOS
- 17. GRÁFICA DE LASDEFORMACIONES
- 18. TIPOS DE DEFORMACIONESSEGÚN LOS ESFUERZOS TIPOS DE ESFUERZOS TECTÓNICOS De compresión De tracción o tensión De cizalla TIPOS DE DEFORMACIONES Elástica RoturaPlástica
- 20. PLIEGUES Son ondulaciones quese originan en todo tipo de rocas al se sometidas a esfuerzos continuados de comprensión. Implican un comportamiento plástico de las rocas.

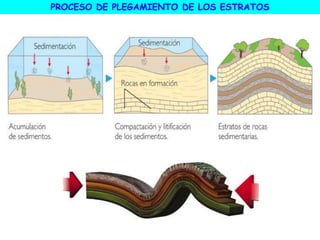

- 21. PROCESO DE PLEGAMIENTODE LOS ESTRATOS
- 22. LOS PLIEGUES SONMÁS EVIDENTES EN ROCAS ESTRATIFICADAS
- 23. SEGÚN SU TAMAÑO,TENEMOS MICROPLIEGUES…
- 24.

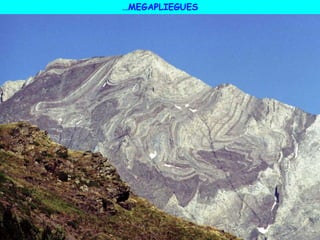

- 25.

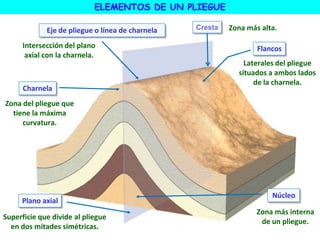

- 26. ELEMENTOS DE UNPLIEGUE Zona más interna de un pliegue. Charnela Plano axial Eje de pliegue o línea de charnela Flancos Núcleo Laterales del pliegue situados a ambos lados de la charnela. Zona del pliegue que tiene la máxima curvatura. Superficie que divide al pliegue en dos mitades simétricas. Intersección del plano axial con la charnela. Cresta Zona más alta.
- 27. Determinación de un pliegue Rumbo Direccióndel flanco Buzamiento DETERMINACIÓN DE UN PLIEGUE
- 28. Charnela de unanticlinal en la punta del Miradoiro. Ruiloba(Cantabria) Plano axial Charnela ELEMENTOS DE UN PLIEGUE

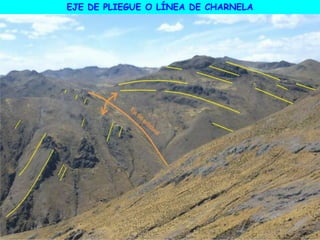

- 29. EJE DE PLIEGUEO LÍNEA DE CHARNELA
- 30. Núcleo Charnela Plano axial ELEMENTOS DEUN PLIEGUE
- 31.
- 32. Antiforme Sinforme Ambos puedenser anticlinal o sinclinal según la antigüedad de los materiales de su núcleo. TIPOS DE PLIEGUES SEGÚN EL BUZAMIENTO DE LOS FLANCOS Anticlinal Sinclinal En el núcleo están los materiales más antiguos. En el núcleo están los materiales más modernos.
- 33.
- 34.

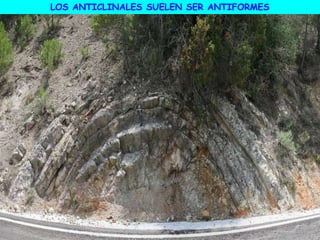

- 35. LOS ANTICLINALES SUELENSER ANTIFORMES
- 36. LOS SINCLINALES SUELENSE SINFORMES
- 37. TIPOS DE PLIEGUESSEGÚN LA INCLINACIÓN DEL PLANO AXIAL SEGÚN SU SIMETRÍA Simétrico Asimétrico
- 38.
- 39.
- 40.
- 41.
- 42. PLIEGUE ACOSTADO ORECUMBENTE
- 43. PLIEGUE ACOSTADO ORECUMBENTE
- 44. NÚCLEO DE UNPLIEGUE ACOSTADO O RECUMBENTE
- 45. TIPOS DE PLIEGUESSEGÚN SU ÁNGULO DE APERTURA
- 46. ANTICLINAL DE CHARNELAAGUDA O CERRADA
- 47. PLIEGUES ACOSTADOS DECHARNELA ABIERTA

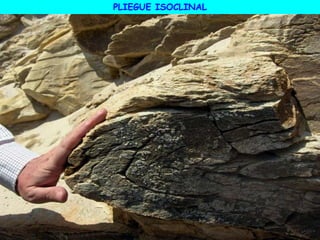

- 48. SEGÚN LA DISPOSICIÓNDE PLANO AXIAL, CHARNELAS O FLANCOS Isoclinal Acordeón Monoclinal Encofrado o en caja TIPOS DE PLIEGUES SEGÚN LA DISPOSICIÓN DE LAS CAPAS
- 49.
- 50.
- 51.
- 52. PLIEGUE ENCOFRADO OEN CAJA
- 53. LOS PLIGUES SUELENPRESENTARSE ASOCIADOS
- 54. LOS PLIGUES SUELENPRESENTARSE ASOCIADOS
- 55. ¿CÓMO SABER QUEESTRATO ES MÁS ANTIGUO?
- 56. ¿CÓMO SABER QUEESTRATO ES MÁS ANTIGUO? Tenemos que establecer criterios de antigüedad de los estratos.
- 57. PRINCIPIO DE LASUPERPOSICIÓN DE LOS ESTRATOS (STENO, 1669) Principio de horizontalidad: Los sedimentos se depositan en capas horizontales.

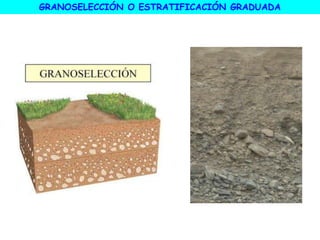

- 58. GRANOSELECCIÓN O ESTRATIFICACIÓNGRADUADA
- 59. MARCAS GRIETAS DERETRACCIÓN O DESECACIÓN Su anchura disminuye hacia el interior del estrato, presentando una sección en V.
- 60. A B CBC ¿ESUN ANTICLINAL O UN SINCLINAL?
- 61. A B CBC Siel material más antiguo es el A, será un anticlinal, ya que, siguiendo la simetría de la antigüedad, en su núcleo estarán los materiales más antiguos. Material más antiguo ¿ES UN ANTICLINAL O UN SINCLINAL?
- 62. ¿ES UN ANTICLINALO UN SINCLINAL? A B CBC DD EE
- 63. ¿ES UN ANTICLINALO UN SINCLINAL? A B CBC DD EE Si el material más moderno es el A, será un sinclinal, ya que, siguiendo la simetría de la antigüedad, en su núcleo estarán los materiales más moderno. Material más moderno
- 64. ¿ES UN ANTICLINALO UN SINCLINAL?

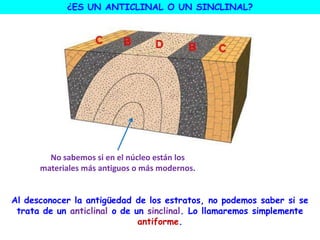

- 65. ¿ES UN ANTICLINALO UN SINCLINAL? Al desconocer la antigüedad de los estratos, no podemos saber si se trata de un anticlinal o de un sinclinal. Lo llamaremos simplemente antiforme. No sabemos si en el núcleo están los materiales más antiguos o más modernos.
