Este documento describe diferentes tipos de fuentes de alimentación, incluyendo fuentes independientes como generadores de tensión y corriente que proporcionan tensiones o corrientes constantes, independientemente de la corriente o tensión en el circuito. También describe fuentes dependientes cuyas tensiones o corrientes son proporcionales a la tensión o corriente en otras partes del circuito, con ganancias que definen esta proporcionalidad.

1. FUENTE DE ALIMENTACION
INDEPENDIENTES Y DEPENDIENTES O
CONTROLADAS
República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación
Universitaria, Ciencia y Tecnología
Universidad Politécnica Territorial del Norte de Monagas
“Ludovico Silva”, Sede Punta de Mata
Bachiller:
Wilson Guevara
Profesora:
Mariangela Pollonais
04/10/21

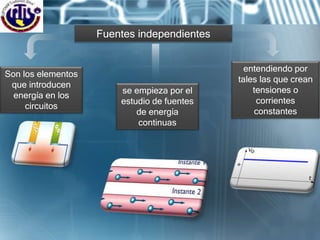

2. Fuentes independientes
Son los elementos
que introducen
energía en los
circuitos
se empieza por el
estudio de fuentes
de energía
continuas
entendiendo por
tales las que crean
tensiones o
corrientes
constantes

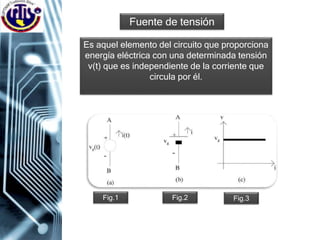

3. Fuente de tensión
Es aquel elemento del circuito que proporciona
energía eléctrica con una determinada tensión
v(t) que es independiente de la corriente que
circula por él.
Fig.1 Fig.2 Fig.3

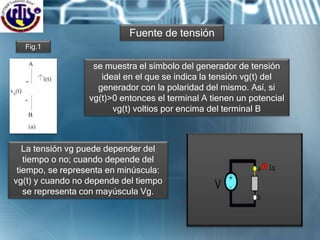

4. Fig.1
se muestra el símbolo del generador de tensión
ideal en el que se indica la tensión vg(t) del
generador con la polaridad del mismo. Así, si
vg(t)>0 entonces el terminal A tienen un potencial
vg(t) voltios por encima del terminal B
La tensión vg puede depender del
tiempo o no; cuando depende del
tiempo, se representa en minúscula:
vg(t) y cuando no depende del tiempo
se representa con mayúscula Vg.
Fuente de tensión

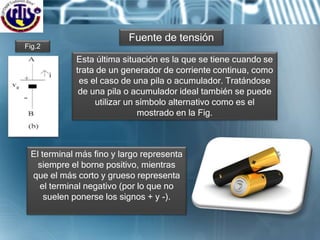

5. Fig.2
Esta última situación es la que se tiene cuando se
trata de un generador de corriente continua, como
es el caso de una pila o acumulador. Tratándose
de una pila o acumulador ideal también se puede
utilizar un símbolo alternativo como es el
mostrado en la Fig.
El terminal más fino y largo representa
siempre el borne positivo, mientras
que el más corto y grueso representa
el terminal negativo (por lo que no
suelen ponerse los signos + y -).
Fuente de tensión

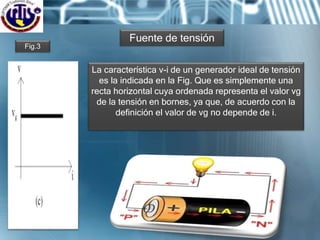

6. La característica v-i de un generador ideal de tensión
es la indicada en la Fig. Que es simplemente una
recta horizontal cuya ordenada representa el valor vg
de la tensión en bornes, ya que, de acuerdo con la
definición el valor de vg no depende de i.
Fig.3
Fuente de tensión

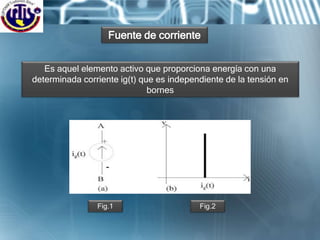

7. Fuente de corriente
Es aquel elemento activo que proporciona energía con una
determinada corriente ig(t) que es independiente de la tensión en
bornes
Fig.1 Fig.2

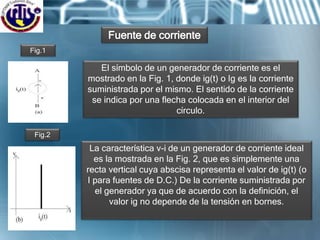

8. El símbolo de un generador de corriente es el
mostrado en la Fig. 1, donde ig(t) o Ig es la corriente
suministrada por el mismo. El sentido de la corriente
se indica por una flecha colocada en el interior del
círculo.
Fuente de corriente
Fig.1
La característica v-i de un generador de corriente ideal
es la mostrada en la Fig. 2, que es simplemente una
recta vertical cuya abscisa representa el valor de ig(t) (o
I para fuentes de D.C.) De la corriente suministrada por
el generador ya que de acuerdo con la definición, el
valor ig no depende de la tensión en bornes.
Fig.2

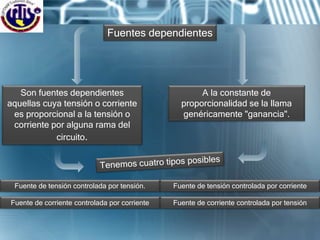

9. Fuentes dependientes
Son fuentes dependientes
aquellas cuya tensión o corriente
es proporcional a la tensión o
corriente por alguna rama del
circuito.
A la constante de
proporcionalidad se la llama
genéricamente "ganancia".
Fuente de tensión controlada por tensión.
Fuente de corriente controlada por corriente
Fuente de tensión controlada por corriente
Fuente de corriente controlada por tensión

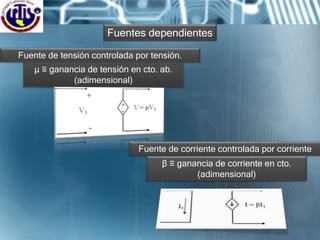

10. Fuentes dependientes
Fuente de tensión controlada por tensión.
µ ≡ ganancia de tensión en cto. ab.
(adimensional)
Fuente de corriente controlada por corriente
β ≡ ganancia de corriente en cto.
(adimensional)

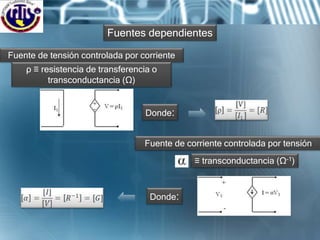

11. Fuente de tensión controlada por corriente
Fuentes dependientes
ρ ≡ resistencia de transferencia o
transconductancia (Ω)
Donde:
Fuente de corriente controlada por tensión
≡ transconductancia (Ω-1)
Donde:
