Este documento presenta información sobre fuentes independientes y dependientes en circuitos eléctricos. Explica que las fuentes independientes imponen tensión o corriente sin depender de otros elementos, mientras que las fuentes dependientes se ven afectadas por otros elementos. También describe los diferentes tipos de fuentes independientes y dependientes, y proporciona ejemplos de análisis de mallas y nodos para determinar corrientes y tensiones en un circuito.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
EXTENSIÓN MATURÍN
Fuentes Independientes
Profesora:
Mariangela Pollonais
Bachiller:
Beatriz Velásquez
Maturín, Enero 2014

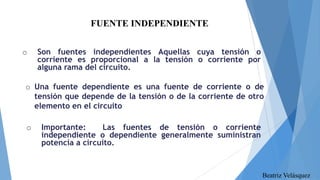

2. FUENTE INDEPENDIENTE
o
Son fuentes independientes Aquellas cuya tensión o
corriente es proporcional a la tensión o corriente por
alguna rama del circuito.
o Una fuente dependiente es una fuente de corriente o de
tensión que depende de la tensión o de la corriente de otro
elemento en el circuito
o
Importante:
Las fuentes de tensión o corriente
independiente o dependiente generalmente suministran
potencia a circuito.
Beatriz Velásquez

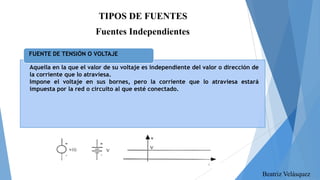

3. TIPOS DE FUENTES
Fuentes Independientes
FUENTE DE TENSIÓN O VOLTAJE
Aquella en la que el valor de su voltaje es independiente del valor o dirección de
la corriente que lo atraviesa.
Impone el voltaje en sus bornes, pero la corriente que lo atraviesa estará
impuesta por la red o circuito al que esté conectado.
Beatriz Velásquez

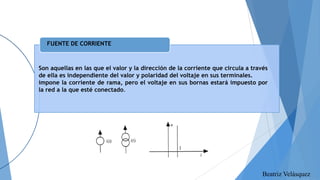

4. Fuente de corriente
FUENTE DE CORRIENTE
Son aquellas en las que el valor y la dirección de la corriente que circula a través
de ella es independiente del valor y polaridad del voltaje en sus terminales.
impone la corriente de rama, pero el voltaje en sus bornas estará impuesto por
la red a la que esté conectado.
Beatriz Velásquez

5. Fuentes Dependientes
o Fuente de voltaje controlada por voltaje (FVCV)
o Fuente de voltaje controlada por corriente (FVCC)
Beatriz Velásquez

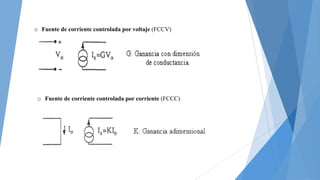

6. o Fuente de corriente controlada por voltaje (FCCV)
o Fuente de corriente controlada por corriente (FCCC)

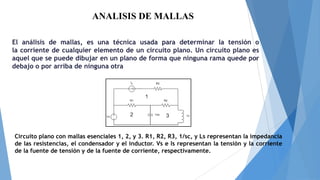

7. ANALISIS DE MALLAS
El análisis de mallas, es una técnica usada para determinar la tensión o
la corriente de cualquier elemento de un circuito plano. Un circuito plano es
aquel que se puede dibujar en un plano de forma que ninguna rama quede por
debajo o por arriba de ninguna otra
Circuito plano con mallas esenciales 1, 2, y 3. R1, R2, R3, 1/sc, y Ls representan la impedancia
de las resistencias, el condensador y el inductor. Vs e Is representan la tensión y la corriente
de la fuente de tensión y de la fuente de corriente, respectivamente.

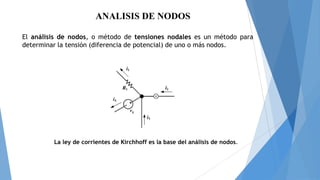

8. ANALISIS DE NODOS
El análisis de nodos, o método de tensiones nodales es un método para
determinar la tensión (diferencia de potencial) de uno o más nodos.
La ley de corrientes de Kirchhoff es la base del análisis de nodos.

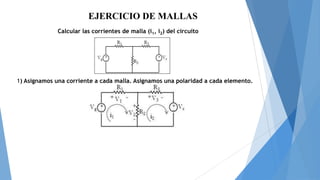

9. EJERCICIO DE MALLAS
Calcular las corrientes de malla (i1, i2) del circuito
1) Asignamos una corriente a cada malla. Asignamos una polaridad a cada elemento.

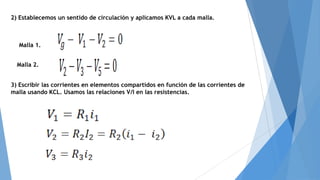

10. 2) Establecemos un sentido de circulación y aplicamos KVL a cada malla.
Malla 1.
Malla 2.
3) Escribir las corrientes en elementos compartidos en función de las corrientes de
malla usando KCL. Usamos las relaciones V/I en las resistencias.

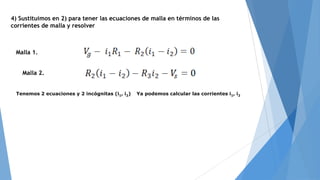

11. 4) Sustituimos en 2) para tener las ecuaciones de malla en términos de las
corrientes de malla y resolver
Malla 1.
Malla 2.
Tenemos 2 ecuaciones y 2 incógnitas (i1, i2)
Ya podemos calcular las corrientes i1, i2
