1. PONCHAR UN CABLE UTP
REDES

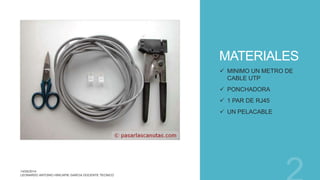

2. MATERIALES
 MINIMO UN METRO DE
CABLE UTP
 PONCHADORA
 1 PAR DE RJ45
 UN PELACABLE

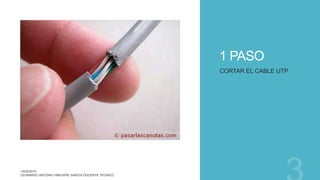

3. 1 PASO
CORTAR EL CABLE UTP

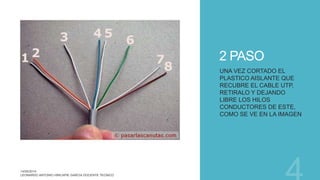

4. 2 PASO
UNA VEZ CORTADO EL
PLASTICO AISLANTE QUE
RECUBRE EL CABLE UTP,
RETIRALO Y DEJANDO
LIBRE LOS HILOS
CONDUCTORES DE ESTE,
COMO SE VE EN LA IMAGEN

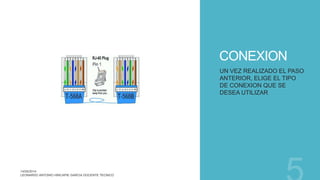

5. CONEXION
UN VEZ REALIZADO EL PASO
ANTERIOR, ELIGE EL TIPO
DE CONEXION QUE SE
DESEA UTILIZAR

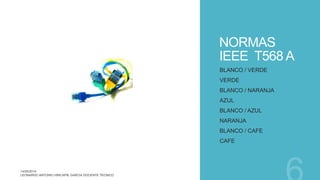

6. NORMAS
IEEE T568 A
BLANCO / VERDE
VERDE
BLANCO / NARANJA
AZUL
BLANCO / AZUL
NARANJA
BLANCO / CAFE
CAFE

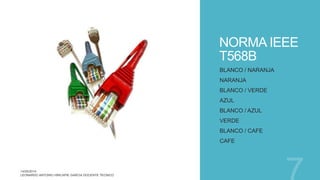

7. NORMA IEEE
T568B
BLANCO / NARANJA
NARANJA
BLANCO / VERDE
AZUL
BLANCO / AZUL
VERDE
BLANCO / CAFE
CAFE

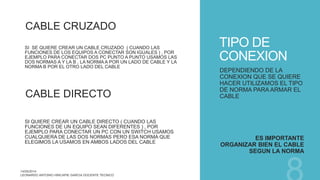

8. TIPO DE
CONEXION
CABLE CRUZADO
SI SE QUIERE CREAR UN CABLE CRUZADO ( CUANDO LAS
FUNCIONES DE LOS EQUIPOS A CONECTAR SON IGUALES ) , POR
EJEMPLO PARA CONECTAR DOS PC PUNTO A PUNTO USAMOS LAS
DOS NORMAS A Y LA B , LA NORMA A POR UN LADO DE CABLE Y LA
NORMA B POR EL OTRO LADO DEL CABLE
CABLE DIRECTO
SI QUIERE CREAR UN CABLE DIRECTO ( CUANDO LAS
FUNCIONES DE UN EQUIPO SEAN DIFERENTES ) , POR
EJEMPLO PARA CONECTAR UN PC CON UN SWITCH USAMOS
CUALQUIERA DE LAS DOS NORMAS PERO ESA NORMA QUE
ELEGIMOS LA USAMOS EN AMBOS LADOS DEL CABLE
DEPENDIENDO DE LA
CONEXION QUE SE QUIERE
HACER UTILIZAMOS EL TIPO
DE NORMA PARA ARMAR EL
CABLE
ES IMPORTANTE
ORGANIZAR BIEN EL CABLE
SEGUN LA NORMA

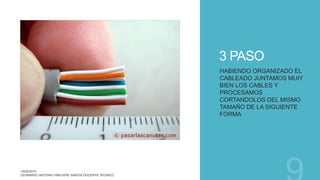

9. 3 PASO
HABIENDO ORGANIZADO EL
CABLEADO JUNTAMOS MUIY
BIEN LOS CABLES Y
PROCESAMOS
CORTANDOLOS DEL MISMO
TAMAÑO DE LA SIGUIENTE
FORMA

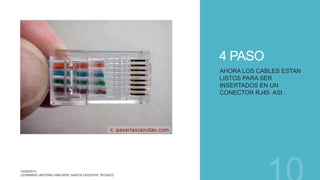

10. 4 PASO
AHORA LOS CABLES ESTAN
LISTOS PARA SER
INSERTADOS EN UN
CONECTOR RJ45 ASI :

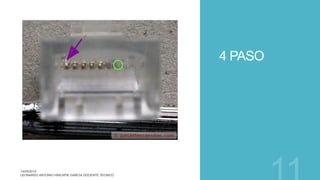

11. 4 PASO

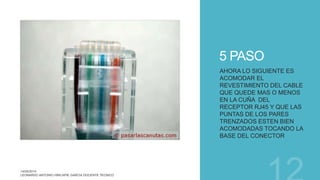

12. 5 PASO
AHORA LO SIGUIENTE ES
ACOMODAR EL
REVESTIMIENTO DEL CABLE
QUE QUEDE MAS O MENOS
EN LA CUÑA DEL
RECEPTOR RJ45 Y QUE LAS
PUNTAS DE LOS PARES
TRENZADOS ESTEN BIEN
ACOMODADAS TOCANDO LA
BASE DEL CONECTOR

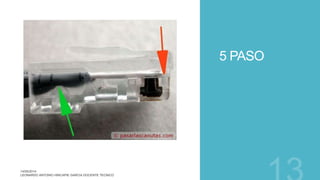

13. 5 PASO

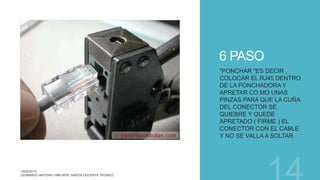

14. 6 PASO
"PONCHAR "ES DECIR ,
COLOCAR EL RJ45 DENTRO
DE LA PONCHADORA Y
APRETAR CO MO UNAS
PINZAS PARA QUE LA CUÑA
DEL CONECTOR SE
QUIEBRE Y QUEDE
APRETADO ( FIRME ) EL
CONECTOR CON EL CABLE
Y NO SE VALLA A SOLTAR

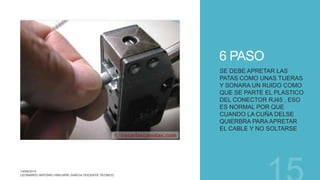

15. 6 PASO
SE DEBE APRETAR LAS
PATAS COMO UNAS TIJERAS
Y SONARA UN RUIDO COMO
QUE SE PARTE EL PLASTICO
DEL CONECTOR RJ45 , ESO
ES NORMAL POR QUE
CUANDO LA CUÑA DELSE
QUIERBRA PARA APRETAR
EL CABLE Y NO SOLTARSE

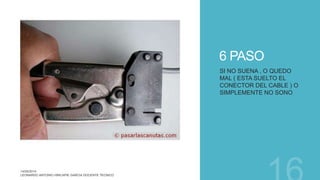

16. 6 PASO
SI NO SUENA , O QUEDO
MAL ( ESTA SUELTO EL
CONECTOR DEL CABLE ) O
SIMPLEMENTE NO SONO

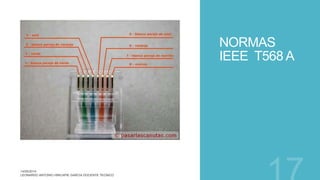

17. NORMAS
IEEE T568 A

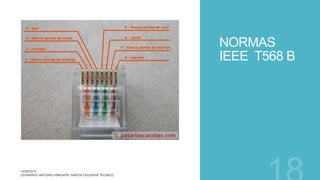

18. NORMAS
IEEE T568 B
