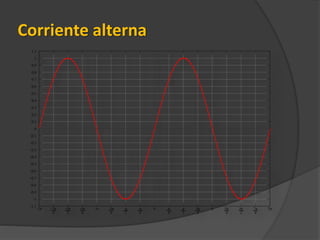

2. Corriente alterna

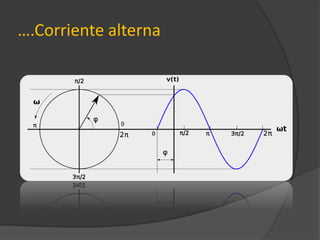

3. ….Corriente alterna

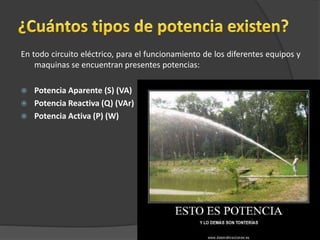

4. En todo circuito eléctrico, para el funcionamiento de los diferentes equipos y
maquinas se encuentran presentes potencias:
 Potencia Aparente (S) (VA)
 Potencia Reactiva (Q) (VAr)
 Potencia Activa (P) (W)

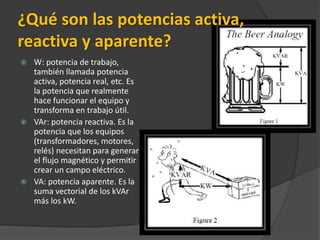

5. ¿Qué son las potencias activa,
reactiva y aparente?
 W: potencia de trabajo,
también llamada potencia
activa, potencia real, etc. Es
la potencia que realmente
hace funcionar el equipo y
transforma en trabajo útil.
 VAr: potencia reactiva. Es la
potencia que los equipos
(transformadores, motores,
relés) necesitan para generar
el flujo magnético y permitir
crear un campo eléctrico.
 VA: potencia aparente. Es la
suma vectorial de los kVAr
más los kW.

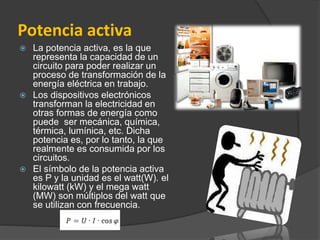

6. Potencia activa
 La potencia activa, es la que
representa la capacidad de un
circuito para poder realizar un
proceso de transformación de la
energía eléctrica en trabajo.
 Los dispositivos electrónicos
transforman la electricidad en
otras formas de energía como
puede ser mecánica, química,
térmica, lumínica, etc. Dicha
potencia es, por lo tanto, la que
realmente es consumida por los
circuitos.
 El símbolo de la potencia activa
es P y la unidad es el watt(W). el
kilowatt (kW) y el mega watt
(MW) son múltiplos del watt que
se utilizan con frecuencia.

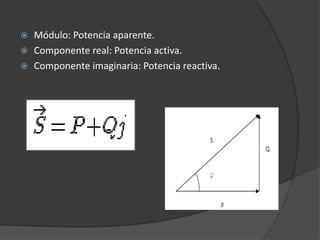

8.  Módulo: Potencia aparente.
 Componente real: Potencia activa.
 Componente imaginaria: Potencia reactiva.

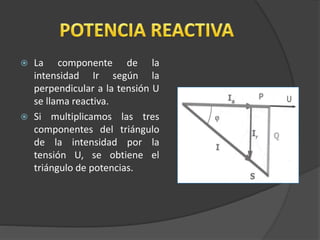

9.  La componente de la
intensidad Ir según la
perpendicular a la tensión U
se llama reactiva.
 Si multiplicamos las tres
componentes del triángulo
de la intensidad por la
tensión U, se obtiene el
triángulo de potencias.

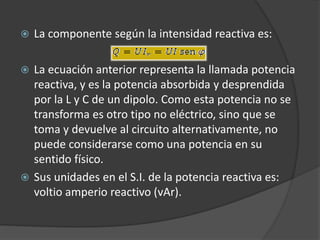

10.  La componente según la intensidad reactiva es:
 La ecuación anterior representa la llamada potencia
reactiva, y es la potencia absorbida y desprendida
por la L y C de un dipolo. Como esta potencia no se
transforma es otro tipo no eléctrico, sino que se
toma y devuelve al circuito alternativamente, no
puede considerarse como una potencia en su
sentido físico.
 Sus unidades en el S.I. de la potencia reactiva es:
voltio amperio reactivo (vAr).

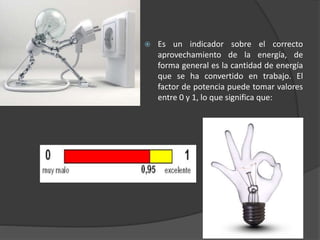

12.  Es un indicador sobre el correcto
aprovechamiento de la energía, de
forma general es la cantidad de energía
que se ha convertido en trabajo. El
factor de potencia puede tomar valores
entre 0 y 1, lo que significa que:

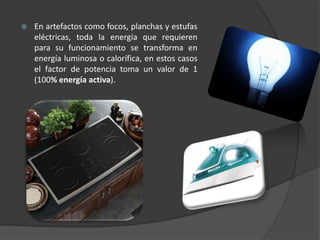

13.  En artefactos como focos, planchas y estufas
eléctricas, toda la energía que requieren
para su funcionamiento se transforma en
energía luminosa o calorífica, en estos casos
el factor de potencia toma un valor de 1
(100% energía activa).

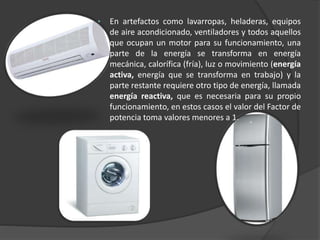

14. • En artefactos como lavarropas, heladeras, equipos
de aire acondicionado, ventiladores y todos aquellos
que ocupan un motor para su funcionamiento, una
parte de la energía se transforma en energía
mecánica, calorífica (fría), luz o movimiento (energía
activa, energía que se transforma en trabajo) y la
parte restante requiere otro tipo de energía, llamada
energía reactiva, que es necesaria para su propio
funcionamiento, en estos casos el valor del Factor de
potencia toma valores menores a 1.

15.  El Factor de Potencia o Cos “fi”
representa el valor del ángulo
gráficar la potencia Activa (P) y la
potencia aparente (S), es decir, la
relación que existe entre la
potencia real de trabajo y la
potencia total consumida por la
carga o el consumidor conectado a
un circuito eléctrico de corriente
alterna.

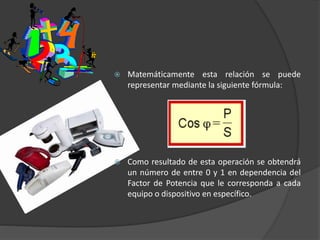

16.  Matemáticamente esta relación se puede
representar mediante la siguiente fórmula:
 Como resultado de esta operación se obtendrá
un número de entre 0 y 1 en dependencia del
Factor de Potencia que le corresponda a cada
equipo o dispositivo en específico.

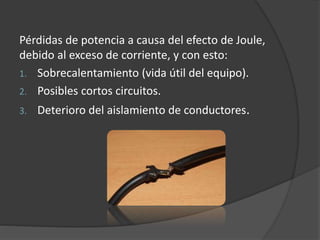

18. Pérdidas de potencia a causa del efecto de Joule,
debido al exceso de corriente, y con esto:
1. Sobrecalentamiento (vida útil del equipo).
2. Posibles cortos circuitos.
3. Deterioro del aislamiento de conductores.

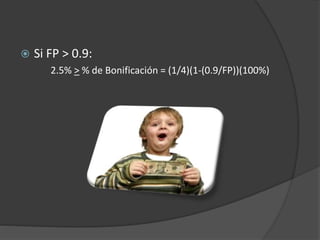

19.  Si FP > 0.9:
2.5% > % de Bonificación = (1/4)(1-(0.9/FP))(100%)

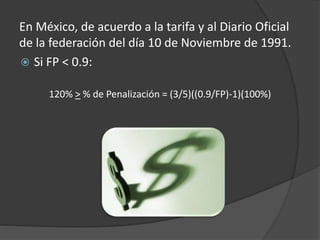

20. En México, de acuerdo a la tarifa y al Diario Oficial
de la federación del día 10 de Noviembre de 1991.
 Si FP < 0.9:
120% > % de Penalización = (3/5)((0.9/FP)-1)(100%)

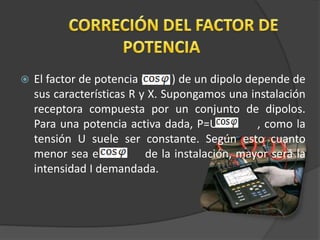

22.  El factor de potencia ( ) de un dipolo depende de
sus características R y X. Supongamos una instalación
receptora compuesta por un conjunto de dipolos.
Para una potencia activa dada, P=UI , como la
tensión U suele ser constante. Según esto cuanto
menor sea el de la instalación, mayor será la
intensidad I demandada.

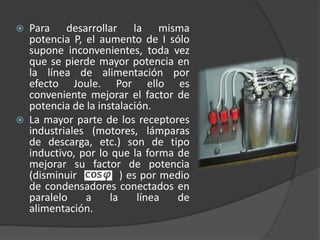

23.  Para desarrollar la misma
potencia P, el aumento de I sólo
supone inconvenientes, toda vez
que se pierde mayor potencia en
la línea de alimentación por
efecto Joule. Por ello es
conveniente mejorar el factor de
potencia de la instalación.
 La mayor parte de los receptores
industriales (motores, lámparas
de descarga, etc.) son de tipo
inductivo, por lo que la forma de
mejorar su factor de potencia
(disminuir ) es por medio
de condensadores conectados en
paralelo a la línea de
alimentación.

24.  El problema se plantea en los
siguientes términos: dada una
instalación con factor de
potencia calcular la
capacidad a conectar en
paralelo para que el factor de
potencia pase a .
La magnitud de la capacitancia a conectar en
paralelo se obtiene mediante:
