El documento trata sobre el factor de potencia. Explica que el factor de potencia indica el aprovechamiento de la energía eléctrica y depende de la proporción entre la potencia activa y la potencia aparente. Un bajo factor de potencia puede causar sobrecargas, pérdidas y problemas en la calidad del suministro eléctrico. Para mejorar el factor de potencia se recomienda usar capacitores.

1. Factor de potencia
ESCUELA DE CAPACITACIÓN
LABORAL ING.TELLO
ELECTRICIDAD 1º AÑO

2. TODO FACTOR DE POTENCIA ESTA RELACIONADO
CON LA POTENCIA
¿ Qué es Potencia?
La potencia es la capacidad de producir o
demandar energía de una máquina eléctrica,
equipo o instalación por unidad de tiempo.
Su unidad de medida es el Watts
¿Cuántos tipos de Potencia existen?
En todo circuito eléctrico, para el funcionamiento
de los diferentes equipos y máquinas se encuentran
presentes las siguientes potencias:
.Potencia Aparente
·Potencia Reactiva
·Potencia Activa
Plancha eléctrica
Sistema Resistivo

3. Recordemos tipos de cargas eléctricas:

4. Tipos de carga:
0.90.-0.80—0.75-0.50-
Cofímetro analógico.

5. ¿Por qué es importante el Factor de Potencia?
Para proteger su instalación eléctrica interna y recibir una
calidad de servicio adecuada eficiente, es muy útil que Usted
esté capacitado acerca de la importancia del Factor de Potencia
de su consumo.
¿Qué es el Factor de Potencia?
Es un indicador (0.90-0.95-0.80-0.75-0.70…) del correcto
aprovechamiento de la energía eléctrica.
El Factor de Potencia puede tomar valores entre 1 y 0, lo que
significa que:
mu y malo 0 1
muy malo 0,95 excelente

6. Este factor de potencia, este indicador, se
encuentra en el cuadro de cargas del proyecto
eléctrico.
Factor de potencia Fc: 0.8

7. Todo proyecto eléctrico
según su grado de
electrificación tiene
asignado un factor de
potencia por
reglamentación
¿Cómo se obtiene la
potencia de demanda
máxima ?
Multiplicando Potencia
Instalada x Factor de
Corrección.
13.946 W x 0.8 =
P Dmax= 11.156.8 W

8. Qué es el factor de potencia ?
Se define factor de potencia, f.d.p., de un circuito de corriente
alterna, como la relación entre la potencia activa, P, y la
potencia aparente, S, o bien como el coseno del ángulo que
forman los fasores de la intensidad y el voltaje, designándose en
este caso como cosφ, siendo φ el valor de dicho ángulo. De
acuerdo con el siguiente triángulo de potencias:

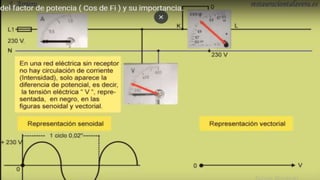

23. Potencia Activa (P): es la que se aprovecha
como potencia útil en el eje del motor, la
que se transforma en calor, etc. Es la
potencia realmente consumida por el
cliente y por lo tanto paga por el uso de la
misma.
Unidad de medida: Watts [W]
Fórmula de cálculo:
COMPARANDO VOLTAJE Y AMPERAJE
Se calcula como P = Vrms . Irms .cos ϕ
( rms = valores eficaces )

24. Potencia Aparente (S): es la potencia que determina la prestación
en corriente de un transformador y resulta de considerar la tensión
aplicada al consumo por la corriente que éste demanda.
Unidad de medida: Volt-Amper [VA]
Fórmula de cálculo:

25. Potencia Reactiva (Q): es la potencia que los campos magnéticos
rotantes de los motores o balastros de iluminación intercambian con
la red eléctrica sin significar un consumo de potencia útil o activa.
Unidad de medida: Volt-Amper Reactivo [VAr]
Fórmula de cálculo:

27. Tipos de potencia
• Potencia Activa ( P )
Es la potencia capaz de desarrollar trabajo útil.
Es motivada también por dispositivos de tipo
resistivo. La origina la componente de la
corriente que esta en fase con el voltaje. Sus
unidades son Kw o Mw.
Se calcula como P = Vrms . Irms cos ϕ ( rms =
valores eficaces )
• Potencia Reactiva ( Q ) Genera campos
magnéticos y campos eléctricos. Es originada por
dispositivos de tipo inductivo y de tipo capacitivo.
La origina la componente de la corriente que esta
a 90 ° con el voltaje en adelanto o en atraso. Sus
unidades son KVAr o MVAr.
Se calcula como Q = Vrms . Irms sen ϕ
Potencia Aparente Es la potencia total que
requiere la carga. Es la potencia total que
puede entregar generadores,
transformadores y UPS.
Se obtiene por medio de la suma vectorial
de la potencia activa y la reactiva. Con
esta potencia los equipos eléctricos
alcanzan su calentamiento máximo
permisible. Sus unidades son los KVA o MVA.
Se calcula como S = Vrms Irms

28. Por ejemplo, si el Factor de Potencia es 0,95 (valor mínimo exigido por la empresa
prestataria de energía ) indica que del total de la energía abastecida por la
Distribuidora sólo el 95 % de la energía es utilizada por el Cliente mientras que
el 5 % restante es energía que se desaprovecha.
En los artefactos tales como lámparas incandescentes (focos), planchas, calefón y
estufas eléctricas, toda la energía que requieren para su funcionamiento se transforma
en energía lumínica o energía calórica, en estos casos el Factor de Potencia toma valor
1 (100 % energía activa).
En otros artefactos, por ejemplo lavarropas, heladeras, equipos de aire
acondicionado, ventiladores y todos aquellos que poseen un motor para su
funcionamiento, como también los tubos fluorescentes, entre otros, una
parte de la energía se transforma en energía mecánica, frío, luz o
movimiento (energía activa), y la parte restante requiere otro tipo de
energía, llamada energía reactiva, que es necesaria para su propio
funcionamiento.(campos electromagnéticos)
En estos casos, el Factor de Potencia toma valores menores a 1.
Resumiendo, la energía que se transforma en trabajo, se la
denomina ENERGIA ACTIVA, mientras que la usada por el artefacto eléctrico
para su propio funcionamiento, se la llama ENERGIA REACTIVA.

29. PROBLEMAS QUE OCASIONA:
En caso que el Factor de Potencia sea inferior a 0,95, implica que
los artefactos tienen elevados consumos de energía reactiva respecto a la
energía activa, produciéndose una circulación excesiva de corriente eléctrica en
sus instalaciones y en las redes de la Empresa Distribuidora, a saber:
- Provoca daños por efecto de sobrecargas saturándolas.
- Aumentan las pérdidas por recalentamiento.
-Aumenta la potencia aparente entregada por el transformador para igual potencia
activa utilizada.
-Además, produce alteraciones en las regulaciones de la calidad técnica del
suministro (variaciones de tensión), con lo cual empeora el rendimiento y
funcionamiento de los artefactos y quita capacidad suficiente de respuesta de los
controles de seguridad como ser interruptores,(termomagnéticas) fusibles, etc.
¿Ha pensado en el Factor de Potencia cuando tuvo alguno de estos problemas?
En la mayoría de los casos cuando actúan interruptores o fusibles se da la culpa a
la mayor carga conectada y generalmente se piensa en ampliar la potencia del
transformador sin antes verificar el Factor de Potencia.

31. ¿Cómo detectar el bajo factor de potencia y con qué
herramienta?
Pinza cofimétrica

32. SOFTWARE PARA CÁLCULO DE CORRECCIÓN DEL FP

33. ¿Cómo solucionar este problema?
Los excesivos consumos de energía reactiva pueden ser compensados
con CAPACITORES.(BANCO DE CAPACITORES)
Éstos son elementos eléctricos que, instalados correctamente y con el valor
adecuado, compensan la energía reactiva necesaria requerida por la instalación
interior, elevando el Factor de Potencia por sobre los valores exigidos. Estos
elementos deben ser conectados por instaladores electricistas habilitados ya que este
tema presenta cierta complejidad.

34. Conclusión:
Para el uso racional de la energía, es prioritaria la corrección del
Factor de Potencia. En la compra de artefactos y maquinarias existen
algunas marcas que ya traen compensada esta energía a valores
exigibles por la EMPRESA.
El mantenimiento de valores controlados del Factor de Potencia
redundará en su beneficio y en el de nuestra Empresa, ya que:
- Aumentará la vida útil de la instalación.
- Evitará la penalización en la facturación.
- Mejorará la calidad del producto técnico del suministro que
recibe el Cliente.
- Mejorará la regulación de la tensión del suministro.
- Reducirá las pérdidas por recalentamiento en líneas y elementos
de distribución.

35. Las lecturas en estos medidores, como en la mayor parte de
los medidores electrónicos, se presentan alternadas, es
decir, los estados se muestran secuencialmente en un único
Display diferenciando los mismos con códigos alfanuméricos
o punteros que señalan las distintas magnitudes exhibidas en
los casos de medidores trifásicos o monofásicos
respectivamente.
A modo de ejemplo se mostrará la lectura visual de estos
medidores en versiones monofásica y trifásica con la
configuración de estados de la distribuidora Edesur de
Argentina.
Estos equipos admiten además lecturas electrónicas por
puerto infrarrojo.
AMPY 5232A – Monofásico Tarifa 1
Exhibe alternadamente los estados de kWh (Total energía
activa) y kVarh (Total energía reactiva) indicando con un
puntero a la izquierda del display de cual de ellos se trata.
Además al comienzo del ciclo realiza una prueba del display
mediante la activación de todos sus componentes.
Energía activa: Estado = 02868 KWh

36. Energía reactiva: Estado = 00620 kVarh

37. Prueba de display

38. AMPY 5192A – Trifásico Tarifa
1
Este medidor diferencia
mediante sendos números
pequeños situados en el sector
inferior del display los estados
de energía activa (kWh) y
energía reactiva (kVarh)
indicando los mismos con los
números 4 y 5
respectivamente.
Con los números 1, 2 y 3 indica
la presencia de tensión de las
fases conectadas en su bornera
en las posiciones respectivas.
Energía activa: Estado =
015176 kWh

39. Energía reactiva: Estado = 010606 kVarh

41. TENGA EN CUENTA:
CONSECUENCIAS DE UN BAJO FACTOR DE POTENCIA
Las consecuencias de operar con un bajo FACTOR DE POTENCIA en las instalaciones, afecta el
correcto funcionamiento de la propia instalación, como así también de los componentes de protección,
reduce notablemente el rendimiento de motores con la consecuente pérdida que provoca una
producción limitada, entre los defectos más comunes podemos citar:
- Calentamiento de conductores(LINEAS PRINCIPALES)
- Disparos sin motivos de los componentes de protección(TERMOMAGNÉTICAS)
- Sobrecargas de líneas de distribución (ILUMINACIÓN DE USO GENERAL TUG )
- Aumento de la caída de tensión (VOLTAJE DE 198 -200- 210)
- Calentamiento y reducción del rendimiento en motorizaciones(MENOS VUELTA POR MINUTO)
- Incremento del mantenimiento por deterioros(FRECUENTES TRABAJOS DEL ELECTRICISTA)
- Incrementos en de las facturas de servicios eléctricos (FACTURACIÓN ELEVADA DE
ENERGÍA)

42. ¿Qué es una sobrecarga?

44. MEDIDOR DE TENSIÓN VOLTIMETRO-AMPERÍMETRO-WATÍMETRO- VOLT AMPER-
FACTOR DE POTENCIA
Consumo mínimo en amperes y
watts de potencia porque el
protector de tensión marca RBC
esta conectado…
Si multiplicamos el voltaje 201.8 x 10.08 A
obtenemos una potencia activa de 2.036 W

45. VOLTIMETRO AMPERÍMETRO-WATÍMETRO -
FACTOR DE POTENCIA- GF-100 VAW
Funciones:
AC Voltaje: 80.0-300.0V / 200.04-450.0V
AC Amperaje: 0-99.9A.
Potencia Activa: AC 80.0-300.0V: 0-30000W,
AC200.0-450.0V: 0-45000W
Potencia Reactiva: AC 80.0-300.0V: 0-
30000WVA, AC 200.0-450.0V: 0-45000VA
Factor de potencia: 1.000 - 0.000
Montaje en riel DIN
Fácil de instalar y operar
No es necesario cortar el cable para la
medición de corriente. Se introduce el
mismo por el orificio superior y sale por el
orificio inferior.

46. ¿Qué es un Medidor de Consumo Eléctrico y
para que nos sirve?
El precio de la luz en nuestro país ha ido
aumentando de forma considerable en los
últimos tiempos, lo que unido a los efectos de la
crisis económica ha supuesto la necesidad de
ahorrar en todos los consumos de las viviendas
y sobre todo en el de la energía eléctrica.
Un medidor de consumo eléctrico nos puede
ayudar a saber qué aparatos consumen más,
cuáles son nuestros hábitos de consumo,
controlar el consumo de luz y optimizar el uso de
la energía eléctrica para ahorrar en la factura de
la luz.
Un medidor de consumo eléctrico no solo nos va
a decir el consumo actual en un momento
determinado, sino también el consumo
F N
Valores de una carga resistiva porque el factor de potencia
es 1
¿ Podés calcular la potencia activa ?

47. Aplicaciones:
El producto es ideal para el control y la medición
rápida y constante de tensión, corriente y fase, lo cual
permite al usuario contar con información relevante y
necesaria a la hora de:
Conocer el consumo eléctrico.
Verificar niveles de tensión apropiados.
Actuar ante problemas de suministro eléctrico, ya sea alta o baja
tensión, o ante fugas de corrientes.
Conocer el consumo en potencia.
Conocer el desfasaje entregado a la red.
La versatilidad del producto es alta. Se puede utilizar para medir los
parámetros de tensión (display de arriba) y corriente (display central) de
un equipo o electrodoméstico, hasta de un circuito (por ejemplo, medir el
circuito de luz, toma corrientes o aire acondicionados de una casa) o una
fase. Además, cuenta con un botón que permite seleccionar el parámetro
a mostrar en el display de abajo entre:
Fase
W (Potencia Activa)
VA (Potencia Aparente)
Ya que se puede insertar en un Riel Din, y además de que para medir sólo
hay que pasar un cable a través del equipo, la instalación es sencilla y
rápida.

51. Siempre que conecte un electrodoméstico tenga
en cuenta si es resistivo inductivo y
fundamentalmente su potencia

52. Algunos ejemplos y prácticas de taller
Electrobomba de 0.6 KW
Recuerde es una carga inductiva)
Voltaje 230 V
Amperes 4.4
Capacitor uF 12.5
R.p.m. 2850
Hz. 50
Fc: 0.37 ( No adecuado muy bajo es necesario medir o
reemplazar su capacitor)

53. Factor de potencia aceptable 0.94
Bomba centrifuga con un
capacitor de 20 uF (microfaradios)
Unidad de capacitancia
Potencia W

54. En todo proyecto eléctrico alternan
simultáneamente cargas resistivas e
inductivas y el factor de potencia debe
aproximarse siempre a los valores
establecidos por reglamentación a 1
